Привіт усім, вирішив оновити трохи навігацію і купив голову зрозпинуванням все зрозуміло, також як відомо на аліекстпрес немаєготових джгутів з фішками до Лагунів (комплектація навігаціїRAD05A), тому замовив косу від Megan 3 як найбільш підходящу.
Піни на з фішок успішно перпінував і розібрався з динаміками таживленням.
Але постало питання по can bus адаптеру
Судячи з розпинок мого hiworld lnf 1.10

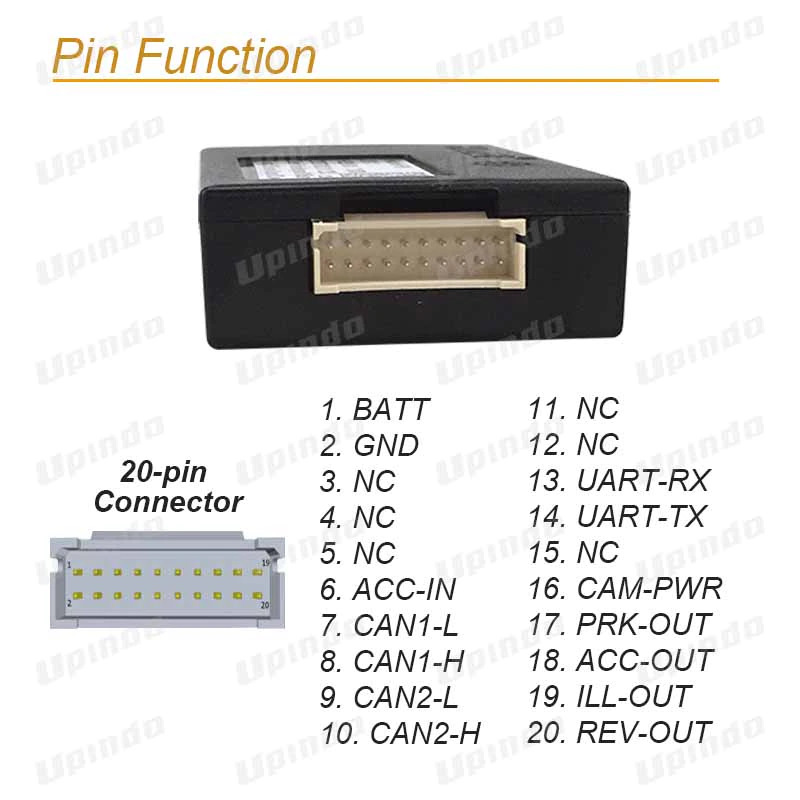

Через 20 піновий роз'єм canbox адптер спілкується з CAN шиноюавто

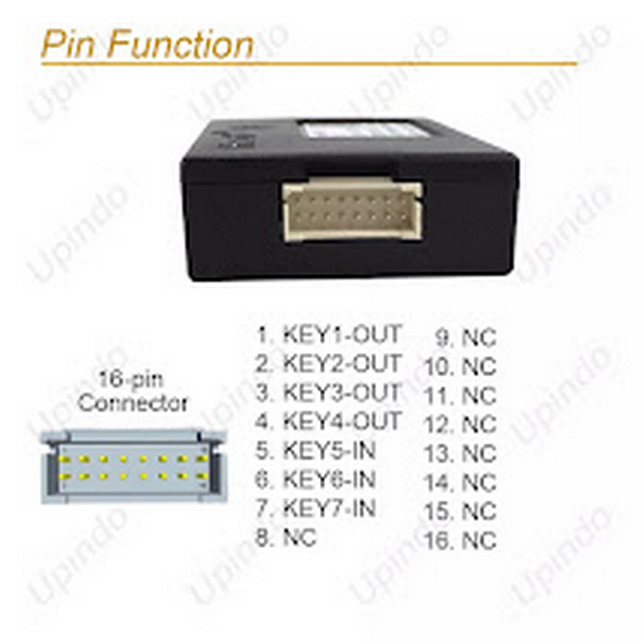

а через 16 піновий роз'єм
з'єднується з роз'ємом колишнього екрану TomTom Live і за фактомзадіює тільки кнопки джойстика якщо дивитися на розпинування
Проблема в тому, що я не можу знайти актуальні схеми для лагуни 3старше 2008 року і RAD05A там немає

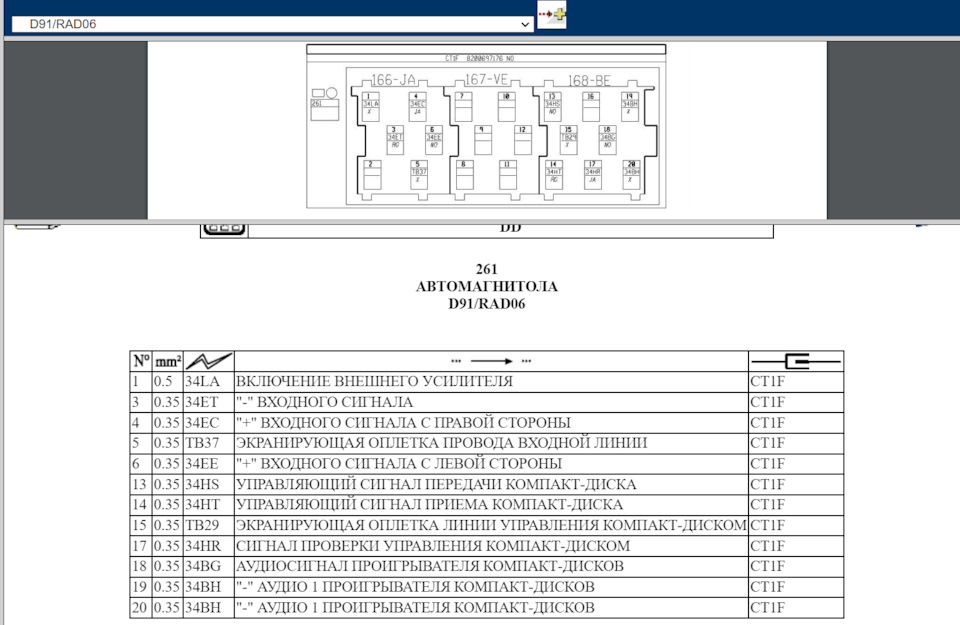

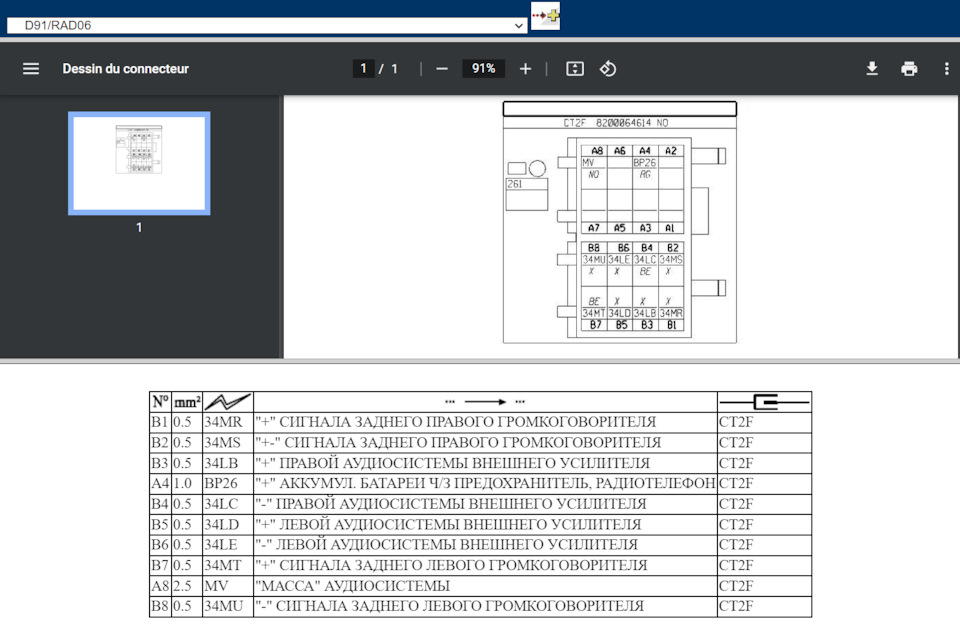

Знайшов і використовую LagunaIII X91_NT8441_Visuv5.0_2008.10.13
Але при порівнянні того що там є і реальності розпинки незбігаються

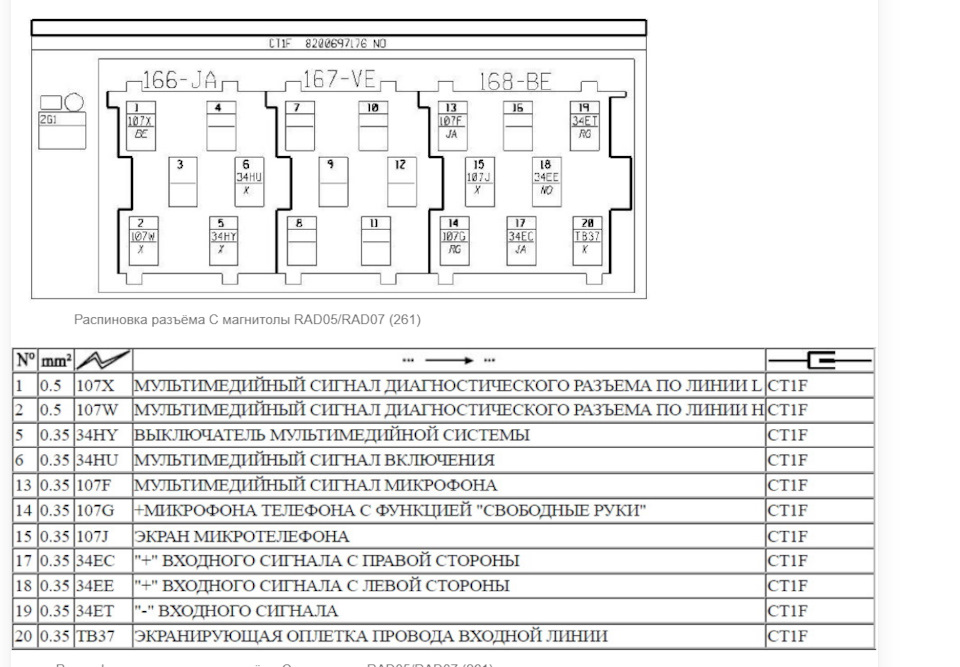

Наприклад у магнітолі верхній роз'єм зі схем — не рухається зреальністю (хотів наприклад підключиться до мікрофона що у нас встелі). По цій розпинці начебто мають бути виходи — але невідповідає реальності (на CAN — нічого немає і на контактах +-мікрофона сопротивлени під кOм-и)
ISO роз'єм знайшов і він актуальний
Знайшов ще таку схему тут у Gnoos rad07 на жаль він незміг поділитися схемою, ймовірно вже втрачені.
>на там теж начебто не те
Шукав схему та опис роз'єму екрана і знайшов найближче принаймні зафото
<
Ця схема з Megane 3, ось вона нібито відповідає, але там пишуть щоу них є ще блок BIC, а я не можу підтвердити чи є він у мене чи ні, схему знайти актуальну — не можу. Так само може хто знає депростіше взяти CAN H і CAN L просто на контактах що приходять домагнітола нічого Придатного ні, хіба що тягнути до OBD роз'єму, алея бачу що на екран точно повинна приходити CAN шина і знову я бачупроблему що ніби є мультимедійна CAN шина і основна, тому що нарозпилювання вона начебто є, хто що може підказати? br/>
І не ясно до якої шини підключати canbas мультплексної чимультимедійної?
Як варіант можна до джойстика туди власне дві лінії і приходять, але не ясно до якої<
Після установки думаю зроблю нормальний мануал як це було з Megan2, а тут, на жаль, всього в одному місці, на жаль, немає (
Поділіться схемами і розпинаннями у кого що є. Дякую
Коментарі14
Мікрофон раджу замінити. Штатний-огидної якості і йому потрібне харчування, ще й стоїть боком. Я замінив на китайську, якою вони магнітоли комплектують (з прищіпкою).
Так, само собою замінив на електретний
Привіт, погано що личка закрита, якщо ви розбирали все і знайшли рідну шину, то знаєте де її шукати, так ось питання де вона?))) У мене по ній помилка, через неї немає нічого, музика, радіо, екран все спить ... піталово на всі блоки приходить, але за...
знімай бардачок і зверху побачиш блок бік туди приходить сірий роз'єм ось там все разом і спілкується
У Carmin є схеми для Лагуни 2013 року. Дивився? Там є магнітола RAD05A
На скільки я зрозумів can bus адаптер з комплекту - це по суті замінник штатного BICa. Обидва КАН і підрульовий джойстик (у роз'ємі монітора його немає) є в роз'ємі БІКа, як і де підключати - вирішуйте самі. Схеми для TomTom Live по суті своїй нічим ...
Підключатися треба до моторної шини. Сенс то підключення в тому, щоб витягнути в ній температури, статуси дверей, запалення, кут керма і т.п. А це все на моторній шині. BIC цим штатно і займається, тільки він це транслює в мультимедійний Кан у бік гу...
Подивися 3 і 4 пін на тому томі
дякую, ввечері спробую продзвонити
Підключайте до can2, до першої шини краще не лізти - на ній висять усі основні блоки і датчики двигуна якщо що-небудь трапиться з нею нікуди не поїдете
Спробуйте знайти шину кан 2 у роз'ємі екрана за допомогою тестера. Одним кінцем у роз'єм обд2, другим за контактами фішки від томтом. Номери контактів в обд, на жаль не пам'ятаю
хороша ідея, я так розумію все ж таки потрібно саме до тієї шини що приходить на OBD? вірно?
Там дві шини, не знаю як у вас, а у мене дві. Одна основна, друга мультимедіа. Друга йде з БІК блоку
судячи за схемами їх у всіх 2, питання щодо підключення, до якої з них can box підключається у вас я так розумію до мультимедійної, вірно?
