Дано:/b>
Не працююче ближне світло, іноді включається))

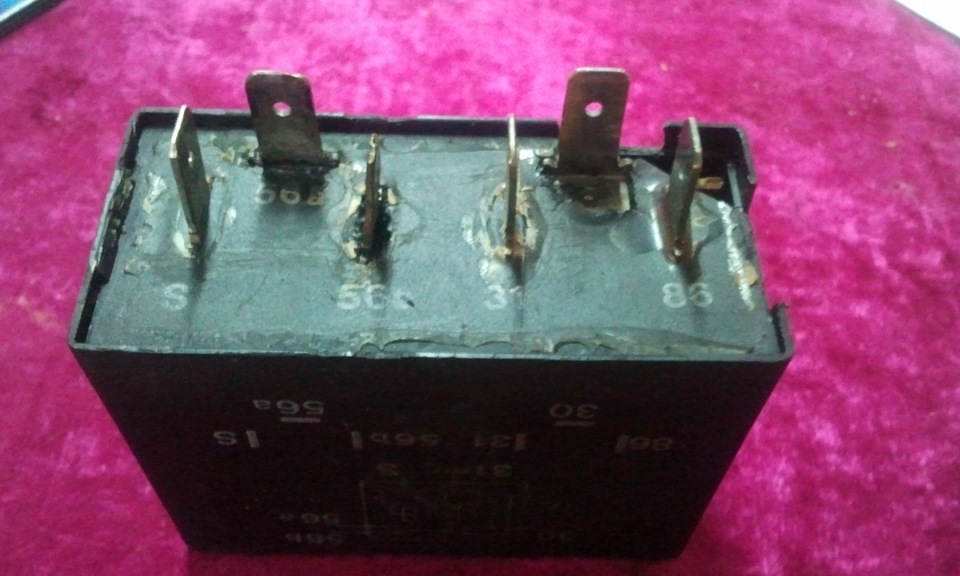

Повністю вигорілі колодки під реле з оплавленням релюшки.
> Рішення:
Розбірка реле 95 53 546 та його пропайка.
Рішення не на довго.
Дано:
Не включення далекого черз підрульовий перемикач (моргання у виклстані доступне)
Повна відсутність ближнього (тимчасова комутація через додатковереле)
Рішення:
Пошук на розбірках даного реле Ціна питання близько 60 доларів занеприховане і близько 45 за розкрите і кемто пропаяне.
Дане рішення мене не влаштувало і почався процесу розробки моделівласного реле на Д-тригері. І перемикання світла реалізовано так, тобто. Через центральний і підрульовий перемикачі.
Покуривши тему було прийнято рішення знайти волговське реле, якеназивається "рС711" і посадити його в сааб. "що таке РС 711 і яківони бувають"
Значиться є у волги повністю аналогічне за функціоналом сааба релесвітла, що випускається в двох модифікаціях РС711 і РС711-01.Різниця механіка та електроніка керуюча дальнім.
Оскільки Пс711 знято з виробництва маємо тільки модифікованеелектронне з 01.

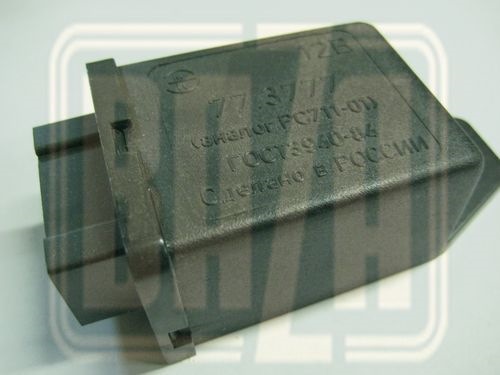

рс711
Придбано реле РС711-01 за 50 грн або 8 доларів

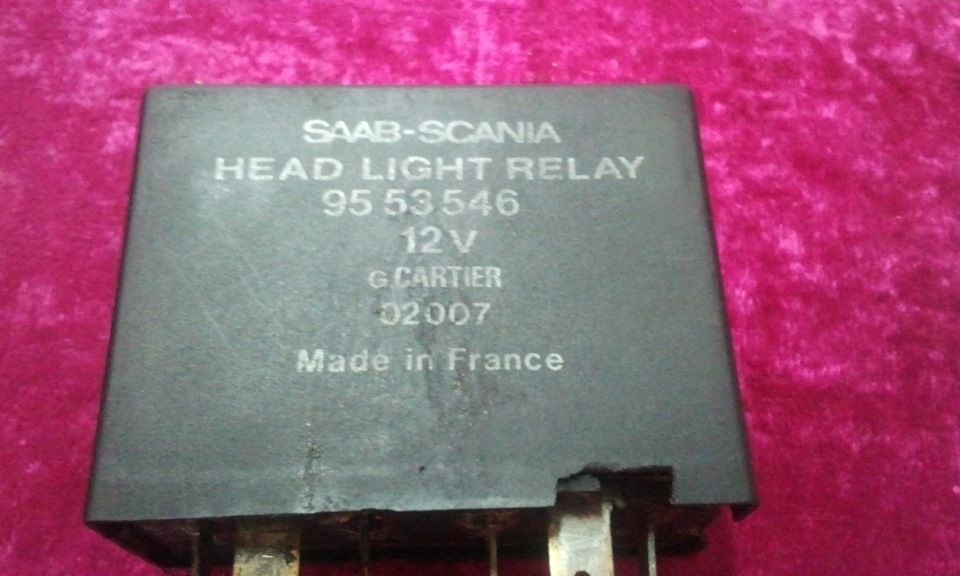

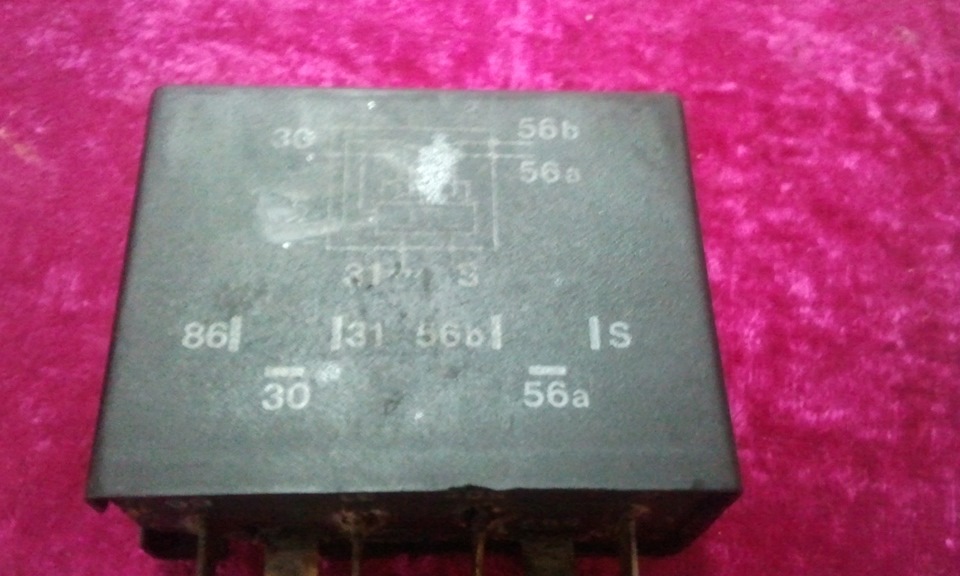

Розпинування Саабовського реле 95 53 546 56в — ближній(+)
56а — далекий(+)
< 30 — живлення реле (+)
86 — перемикач вкл ближнього (+)
31 — маса(- )
Распинування Волговського реле РС711
1 — Центральний перемикач (+)
2 — Далекий (+)
3 — Підрульовий перемикач (-)
4 — Близький (+)
5 — маса(-)
<
6 — Харчування реле (+)
56а
3 - з
4 - 56в
5 - 31
6 - 30

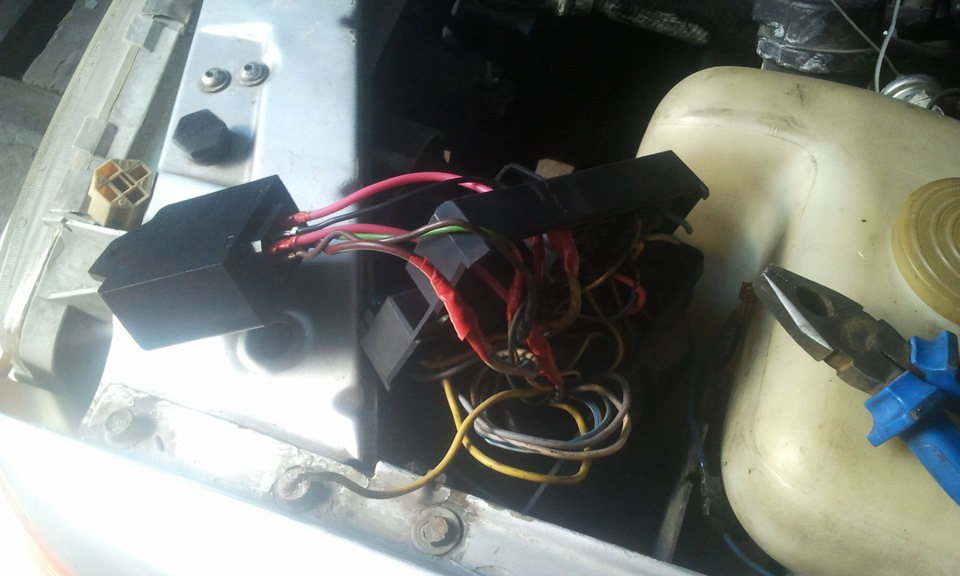

> тестове підключення
тестове підключення
тестове підключення зовні
Все працює функціонал аналогічний саабу.
Для розвантаження реле додано звичайне 4-хконтактне реле на ближнійу точку "4-56в"
+реле ближнього
+реле ближнього (вид покладеного)
У загальному бюджетне рішення для тих у кого немає під рукоюрозбірок або грошей на реле від сааба.
Коментарі16
Усім привіт! Ось це дуже корисна інформація якраз залишився я без ближнього і далекого світла, все як опису оплавилася плата всередині релеєсть у мене реле від волги і все її проводка.хай буде завтра світло
і як після часу, не було проблем?
Цікава справа, ми тут, на Волгах плюємося від цих 711-х (Я особисто 5 штук змінив!), а тут Волговський релешки ставлять в іномарку ... паралельний всесвіт) З приводу тригерів, чому вирішили застосувати д тригер? Я подумую в бік Т тригера
ви не могли б схеїу намалювати і для додаткових релекак ви зробили це із заміною на червоне
Яка гарна стаття. На мікроавтобусі накрилася контактна частина замку запалювання. Вирішив зробити кнопку. Повно схем як зробити систему старт-стоп на рс711. Але в мене десь парочка саабських завалялася
а які контакти задіяти у чотириконтактному реле?
всі чотири. за стандартною схемою підключення реле.
А діоди потрібно додавати якісь? просто є схема з діодами.
які і навіщо? а головне куди?
у мене в бортовику є картинка, можете глянути_)
цікаво. у мене 56б нога вигоріла. у нас на розборі коштує 5 баксів. просто питання, чому вигоряє нога? це через = реле або коротень десь?
Я не дарма написав про розвантажувальне реле. 56б це вихід на ближнє світло. там між 56б і 56а всередині контакт гойдалка. Коли обвуглюється починає грітися. На ближньому то найчастіше їздимо.
спасибі. ось я тільки не зрозумів як розвантажувальне підключити. скільки ніжок у нього буде задіяно і які?
Клас!Релюшка від Волги РС 711-01, приблизно 6х6х3 см. 6 контактів. Задіємо тільки 4. № 1 - вхід зі джгута +12В. фіксації, другий контакт кнопки - на масу. № 5 - на масу. Працює як годинник. є +12В на №2. Ще раз натискаємо - ні +12В.
Ні хріна собі колгосп, яка різниця в реле оригінал чи ні?! якби він бампер приколхозив тоді ТАК! ось люди)
Колгосп, звичайно… але з огляду на такі біснуваті ціни навіть на б/в, має право на життя )
