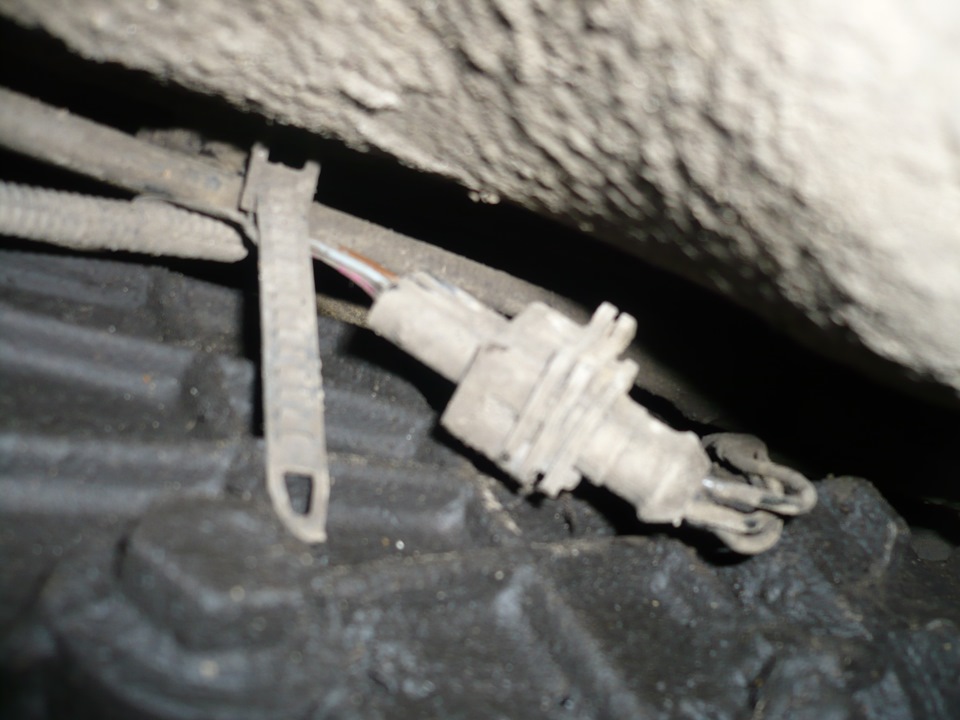

Всім привіт. Таки закінчилася моя епопея з приборкою. Сьогодні вонабула встановлена. Насамперед відключаємо акумулятор. Щоб підключитиспідометр - ліземо під машину і визначаємо якого кольору сигнальнийпровід датчика швидкості і куди він йде.
Потрібен середній провід.

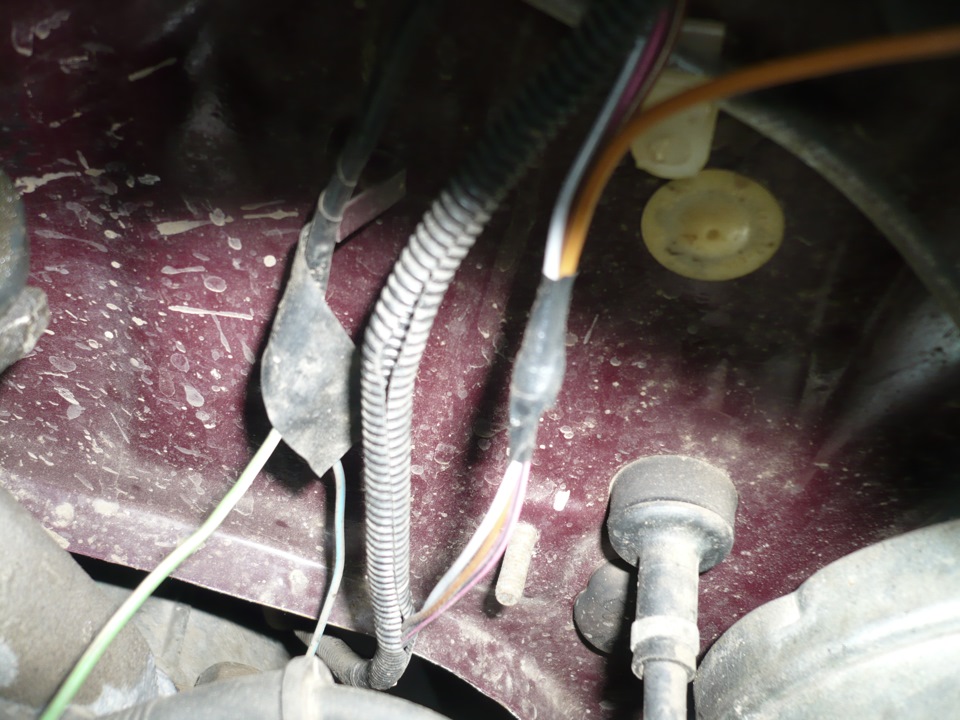

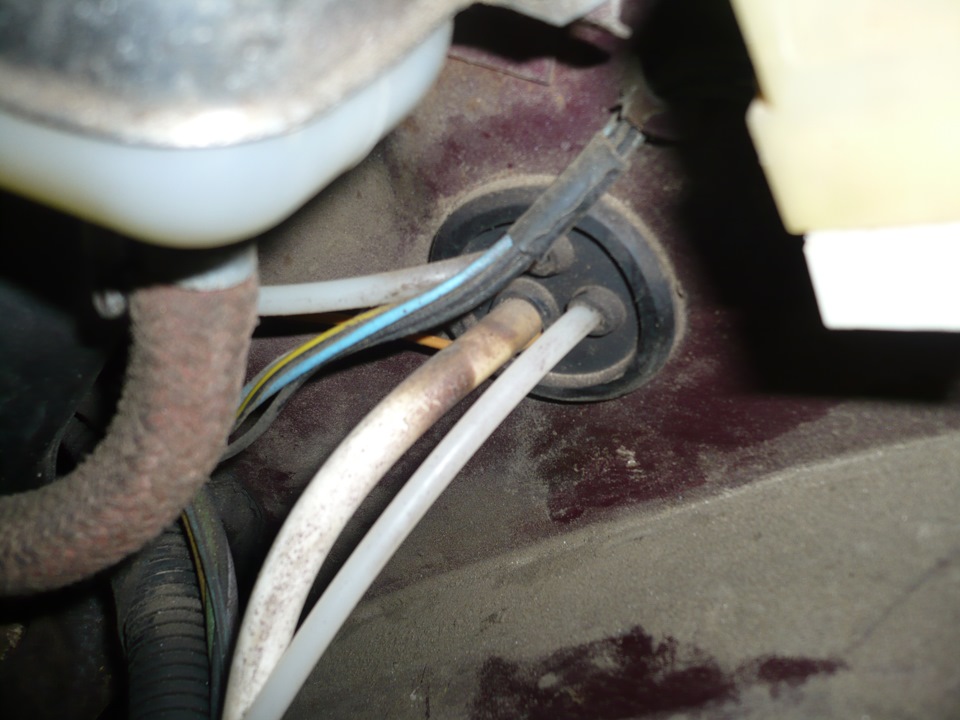

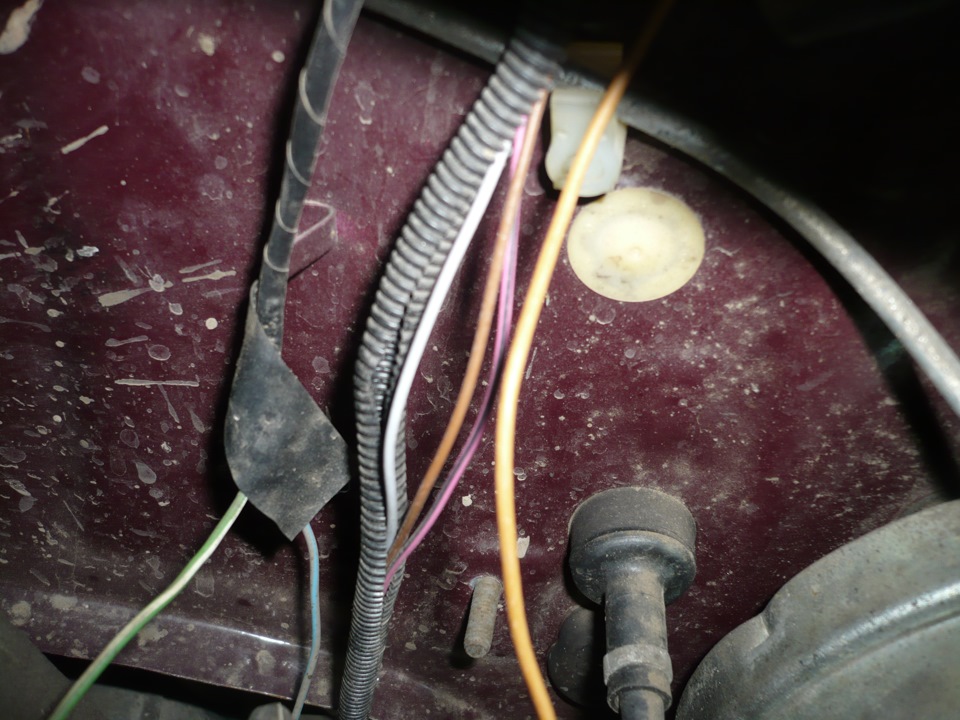

Дивимося куди веде гофрачка з проводами, зазираємо під капот ізнаходимо заповітні дроти.Потрібно запаралелити провід спідометра зсигнальним дротом сірого кольору.Провід тонкий потрібно бутиакуратним. >

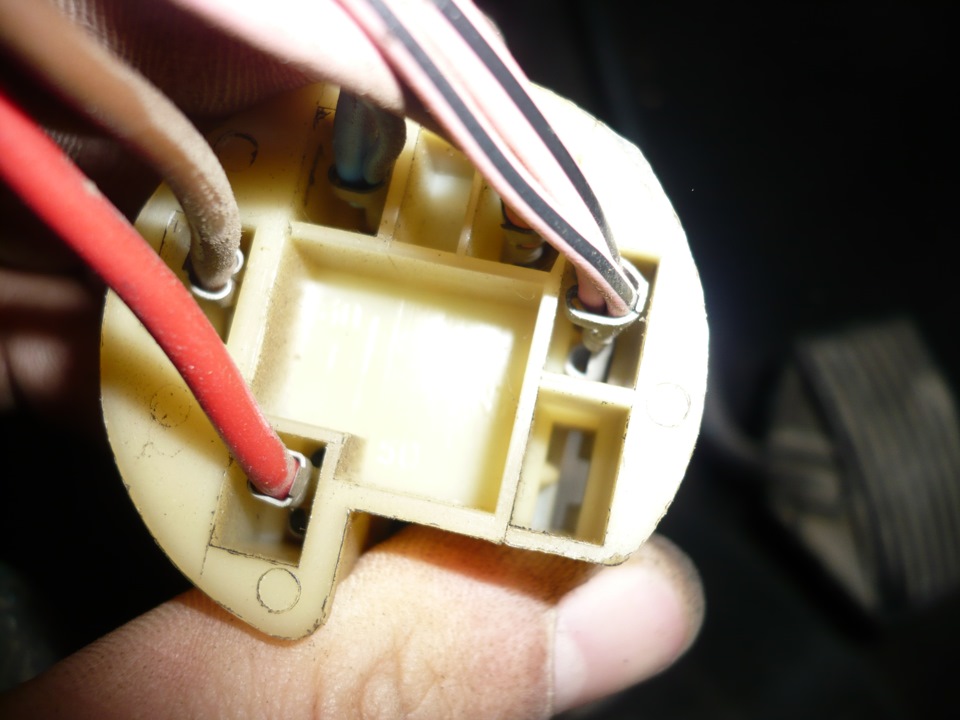

Підключення до 50-го контакту замку запалювання (червонийпровід)
Підключення поворотів Підключаємо до синього та чорно-синього дротувід колодки підрульових перемикачів.
поховав за приборкою. Тестове підключення. Зізнаюся, з першого разуфокус не вдався. Трохи наплутав із розпинуванням.
У зібраному вигляді
Невелике відео роботи приладки
Трохи оновив кнопки замків а-ля 2110, щоб не тарабанили. >
Коментарі20
Все працює, світиться, але стрілки по нулях, що може бути?
Дякую за увагу, пробуватиму
неправильне підключення, відсутність живлення чи маси. Самодіагностика працює?
Я не кидав плюс на замок запалювання, це може бути причиною?
Можливо, просто я підключав все як належить і проблем не було
Можна схема (
https://megadriver.org/p1080262-priladova-panel-vaz-2110-u-vaz-2107-castina-2 Тут у коментарях я давав посилання
Все дякую
Ось мені і треба було а якого кольору не встигнеш? і все спідометр оре?
ну так написано ж, що потрібний середній провід, а він у мене сірого цета (у тебе швидше за все такого ж) ось до нього і мотаєшся
Я все поставив зібрав залишив дріт дадчика швидкості і гальма все включене працює.я ще й скло затонував))
Ну та від приладки йде провід на датчик швидкості а в гофрі ж дроти від дадчика йдуть чи че?
Так, у гофрі 3 проводи датчика швидкості. + - і сигнал нам потрібен сигнал він середній на датчику
А можна про дадчик швидкості по конкретному. Просто беремо з гофри і в приладку?
Не з гофри і в приладку, а паралелім (з'єднуємо) провід спідометра приладки з сигнальним проводом датчика швидкості
привіт, а що ти підключав до 50-го контакту замку запалювання
Привіт. 13-й контакт червоної колодки 2110.
Підкажи будь ласка датчики палива та температури не брешуть?
Датчик палива не бреше, а датчик температури трохи занижує. Хоча все можна відкалібрувати.
На скільки бреше і як можна відкалібрувати?
