Усім доброго часу доби!
Хочу поділитися корисною інформацією, можливо заощадить комусьчас.
< /

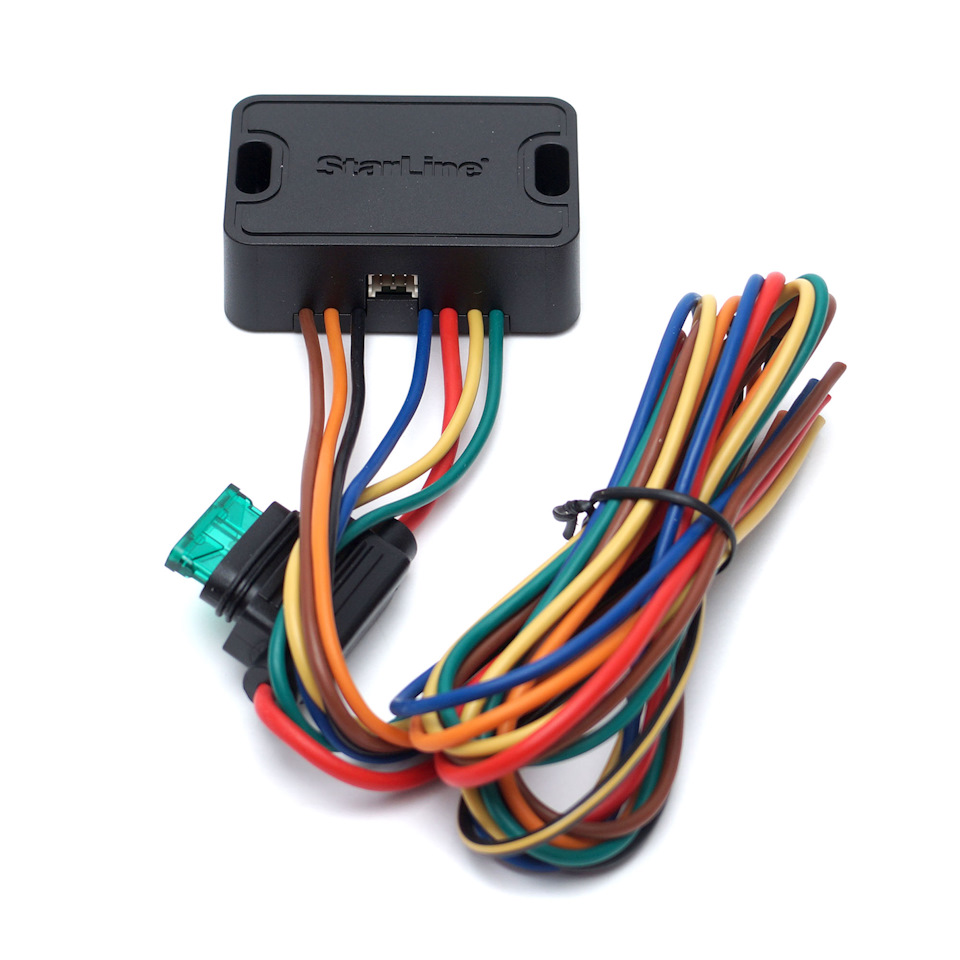

Вирішив я замінити стару сигналізацію Alligator M1000 на набагатосучасніший охоронний комплекс Starline S96 BT GSM GPS Установкайшла повільно, але впевнено, поки не дістався функціїавто/дистанційного запуску… >
Блок ні в яку не погоджувався працювати, постійно замикав не тіланцюги, при цьому призначення виходів головного блоку, налаштування запуску, гнучкі логіки перевірялися неодноразово і всеспочатку вказувало на брак блоку запуску.

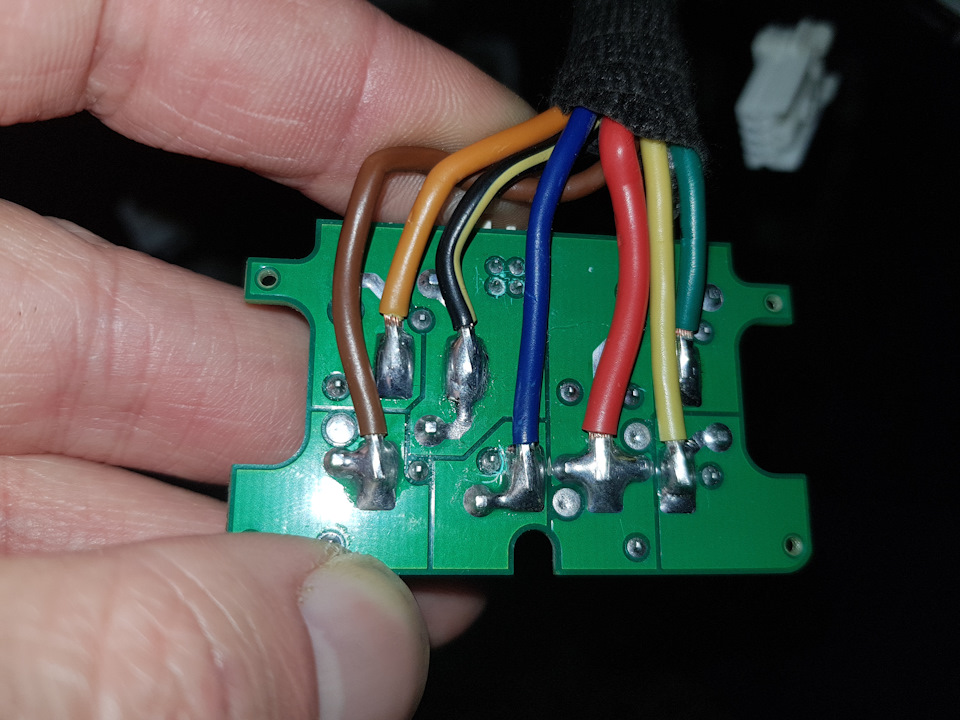

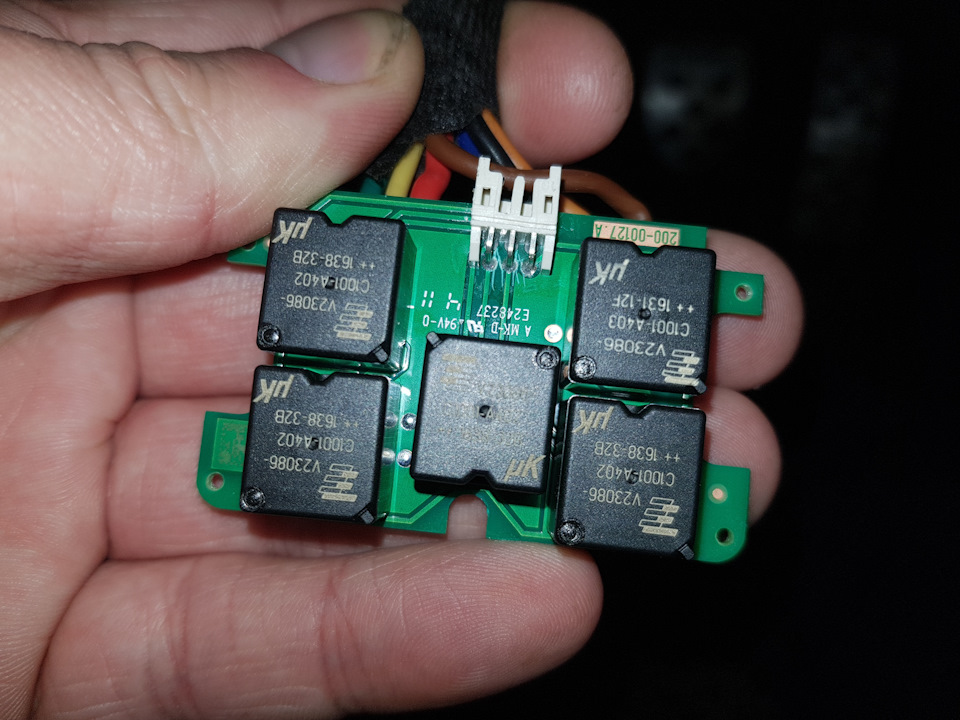

Фото нутрощів блоку:
Після перевірок з'ясувалося, що штекер на 6-провідне складання відголовного блоку до блоку запуску був (на заводі! ) одягнений догориногами, тобто пін 1 був 6-м, 2-й - 5-м і т.Д.
Ось такий шлюб :(
Все зважилося зрізанням ребер на штекері та встановленням його вперевернутому положенні.
Сподіваюся, комусь знадобиться.
<Усім хорошого дня!
Коментарі8
Ох, .спасибо. Шукав реле які в блоці стоять, який струм тримають. Не міг знайти, тільки на попередню версію силового модуля.
Нема за що!
Блок запуску ДВС в комплекті був або окремо купували? Задоволені Сигналізацією? Для установки довелося щось додатково докуповувати щоб її встановити? Теж думаю її собі встановити.
З цією моделлю блок у комплекті. Окремо купив ще кілька сенсорів. Відмінна охоронна система, я задоволений. Ну і плюшки типу дистанційного запуску та вільних рук радують )
А чи не підробка до тебе випадково потрапила?)
Ні, навіть не сіра. Є сертифікат та офіційна гарантія. Шлюб та й усе
окуєти! (а могло б і згоріти че!
Там дуже вдало вийшло. Обмотка ACC рівно задом наперед включається, тобто відпрацьовує, а інші харчуються через неї як би і спрацьовують абияк, але КЗ не було -)
