Покращення BCM Basic до High (частина 2) та задня ПТФ

Отже, у попередньому записі я розпаював висновки під передні ПТФ, працювали вони тільки в режимі адаптивного підсвічування. Але ж цене справа, тим більше, що є перемикач з Алі, який вміє їх включати…

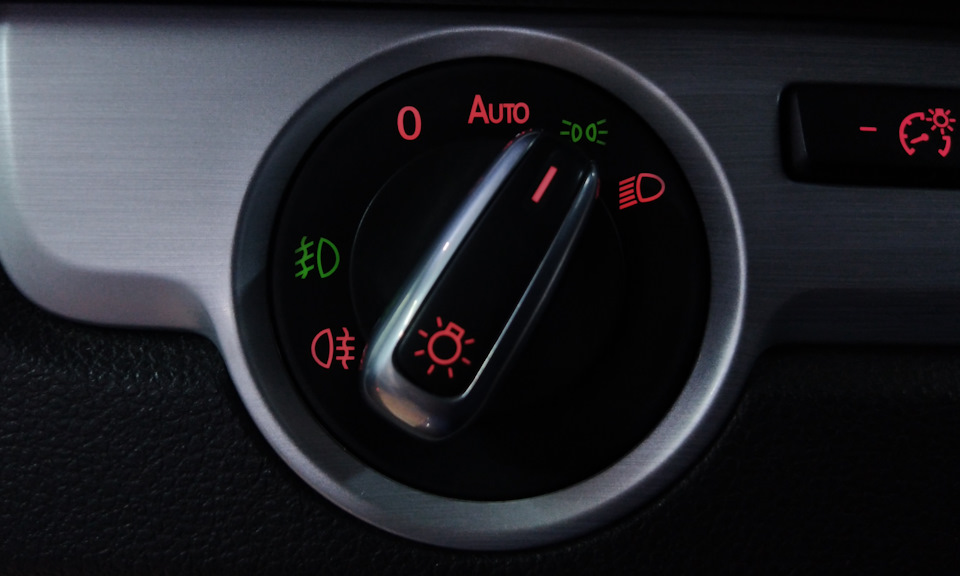

Для того, щоб все працювало як потрібно, тобто з перемикачем, потрібно від перемикача світла протягнути 5й пін у 21А блокукомфорту для передніх туманок, та 7й у 17А для ЗПТФ.
<

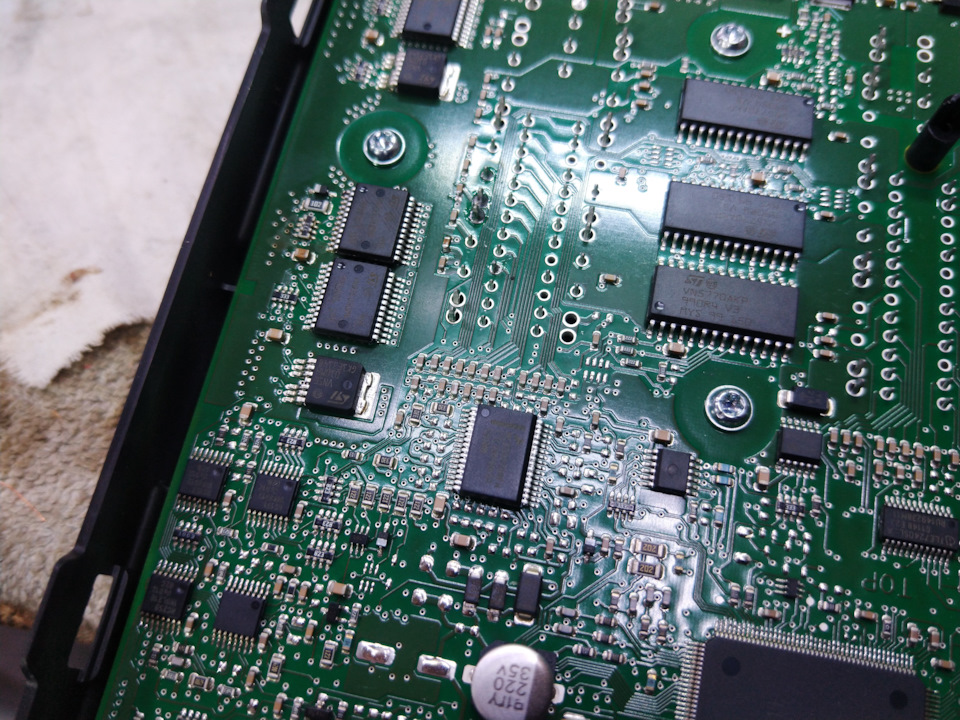

Все б нічого, але 21А пін фізично відсутній і немає для ньогообв'язки.Мультиметром продзвонивши доріжки можна знайти, щонеобхідний ще резистор. Їх потрібно кудись перекинути.Я неправильно обвів червоний квадратик праворуч, він повинен бутиліворуч.Ось цю мікросхему я і розпаяв - потужний двоканальнийдрайвер VND5E050MK.А так само резисторну збірку і конденсатори вобв'язці. … я не запресую, так що просто обпаяв.

Флюс ще не відмити

У результаті маємо — свіжорозпаяні висновки A7, A8, на які можнапризначити функцію ДХО. А на поодинокі піни A6 і C47, щозвільнилися від ДХО, призначаємо функцію габариту, стопа (опціонально) і ЗПТФ. Важливо для перфекціоністів! Лампи попи йдутьпо діагоналі, а морди прямо - тобто якщо задній лівий габарит, товін іде у праву фішку БЦМ (с) якщо дивитися по ходу руху, а лівийДХО у ліву (а). Однак, піни А7, А8 поодинокі, і вони маютьхарактеристики передніх висновків, тобто лівий ліхтар йде в лівуфішку, а правий в праву.

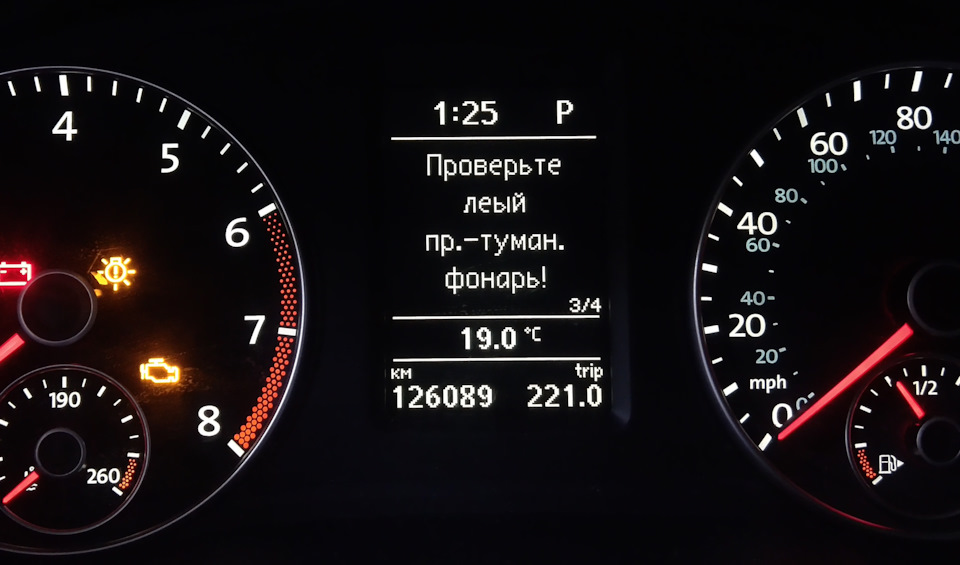

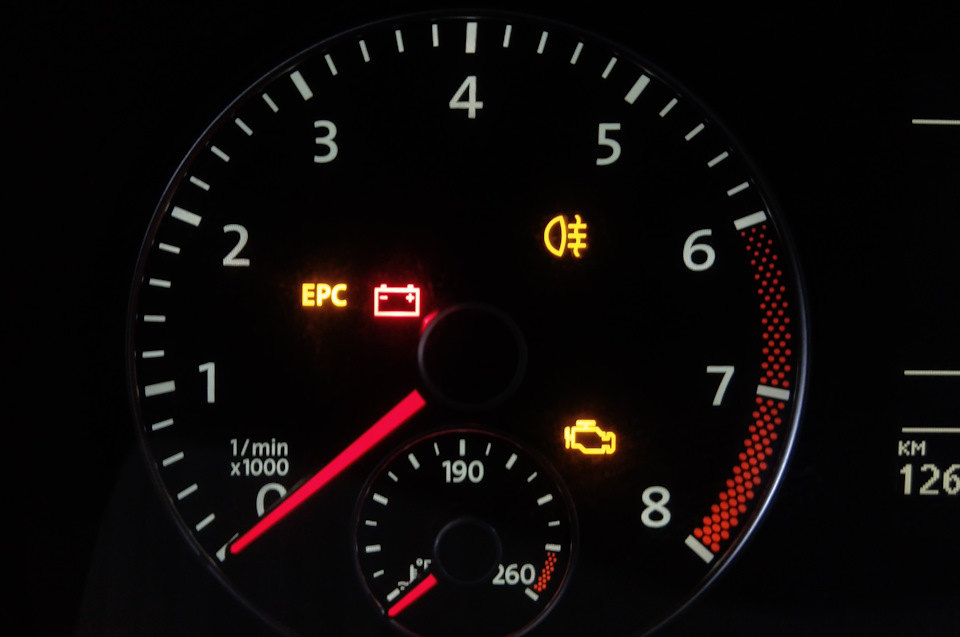

І готово! Отримуємо звичайний європейський пасат не жертвуючилампою заднього ходу. МММммм, ця лампочка ЛЕЙ, серйозно? Але, діагностика працює коректно Тепер по-заводу, якщо не розпаюватипередні ПТФ - БЦМ лається на перемикач, мовляв як я задню включивбез передньої... Відповідно якщо в режимі габаритів витягнутиперемикач на два клацання, включався ближній... А тепер ПТФ іЗПТФ

Пізніше зроблю фотку всієї попи для розуміння загальної картини якце все працює :)
