Шановні однодрайвці,
після перенесення проводів планшета вирішив, що негоже псуватизовнішній вигляд магнітоли AUX-кабелем, незрозуміло куди провідним:) Значить, будемо його прибирати, точніше переносити.
Знімаємо магнітолу.Повністю розбирати магнітолу не потрібно, достатньо зняти лицьову панель.

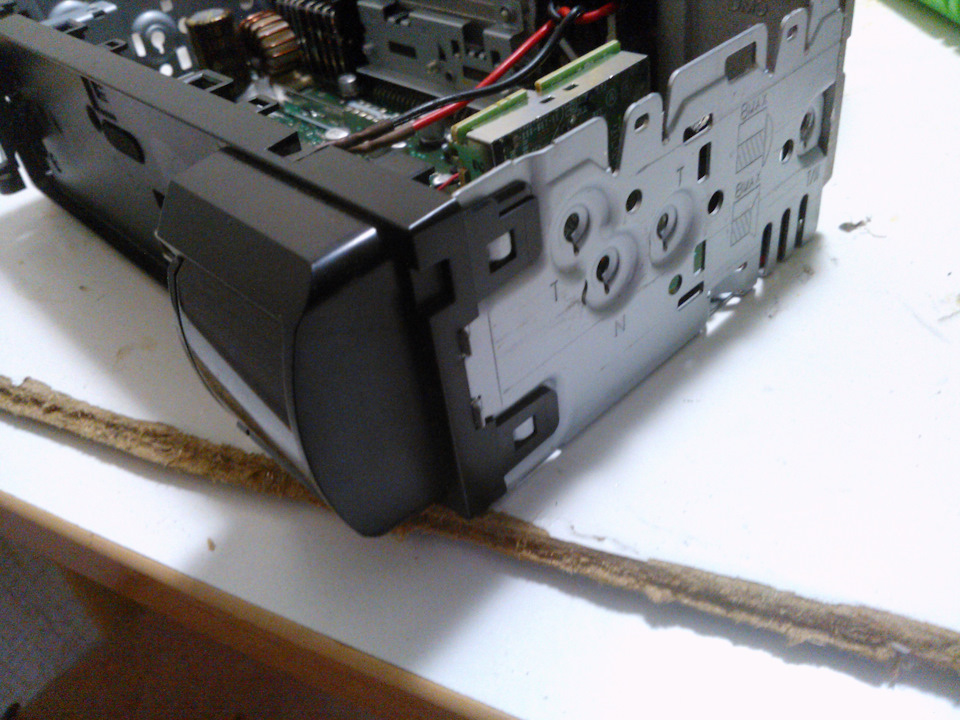

Вона фіксується на клямках з боків

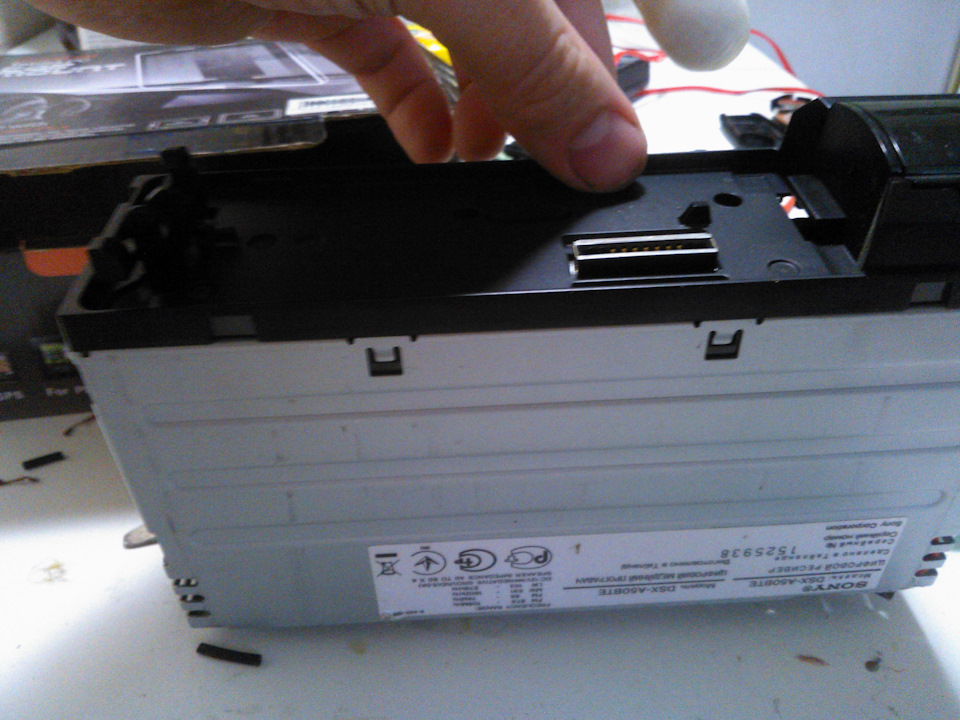

і знизу

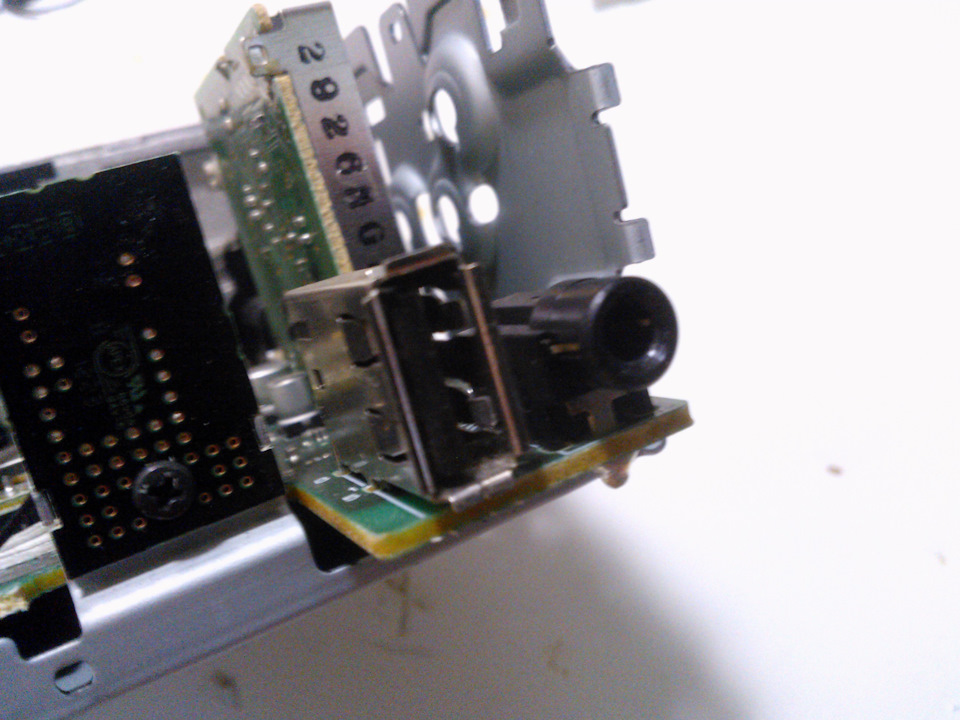

Отримуємо ось таку картину
<

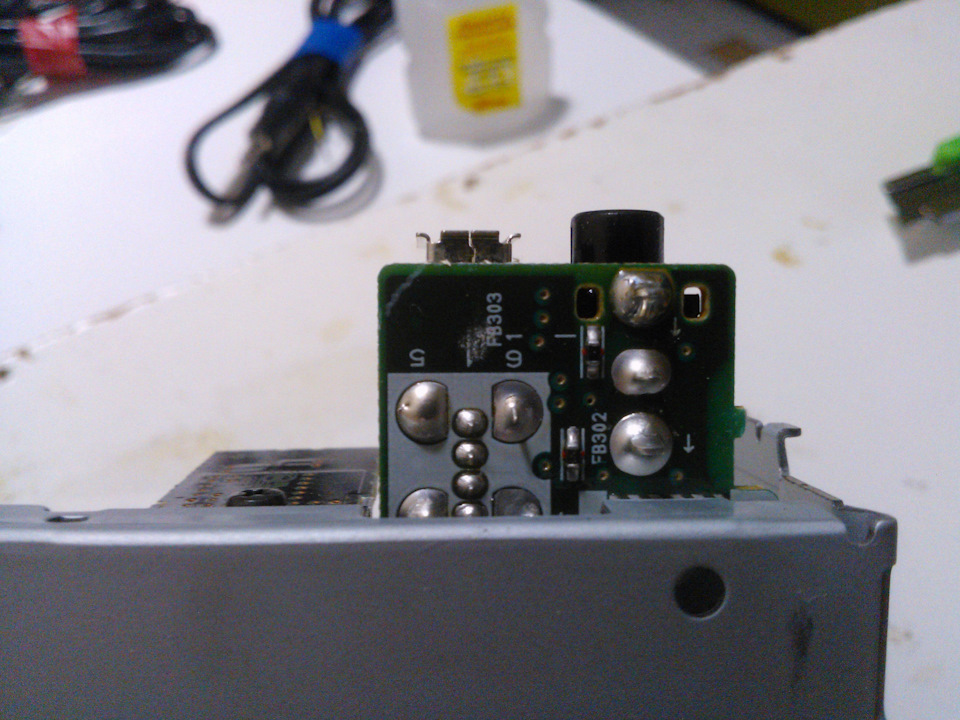

Знизу на платі бачимо припаювання входу AUX
право три контакти

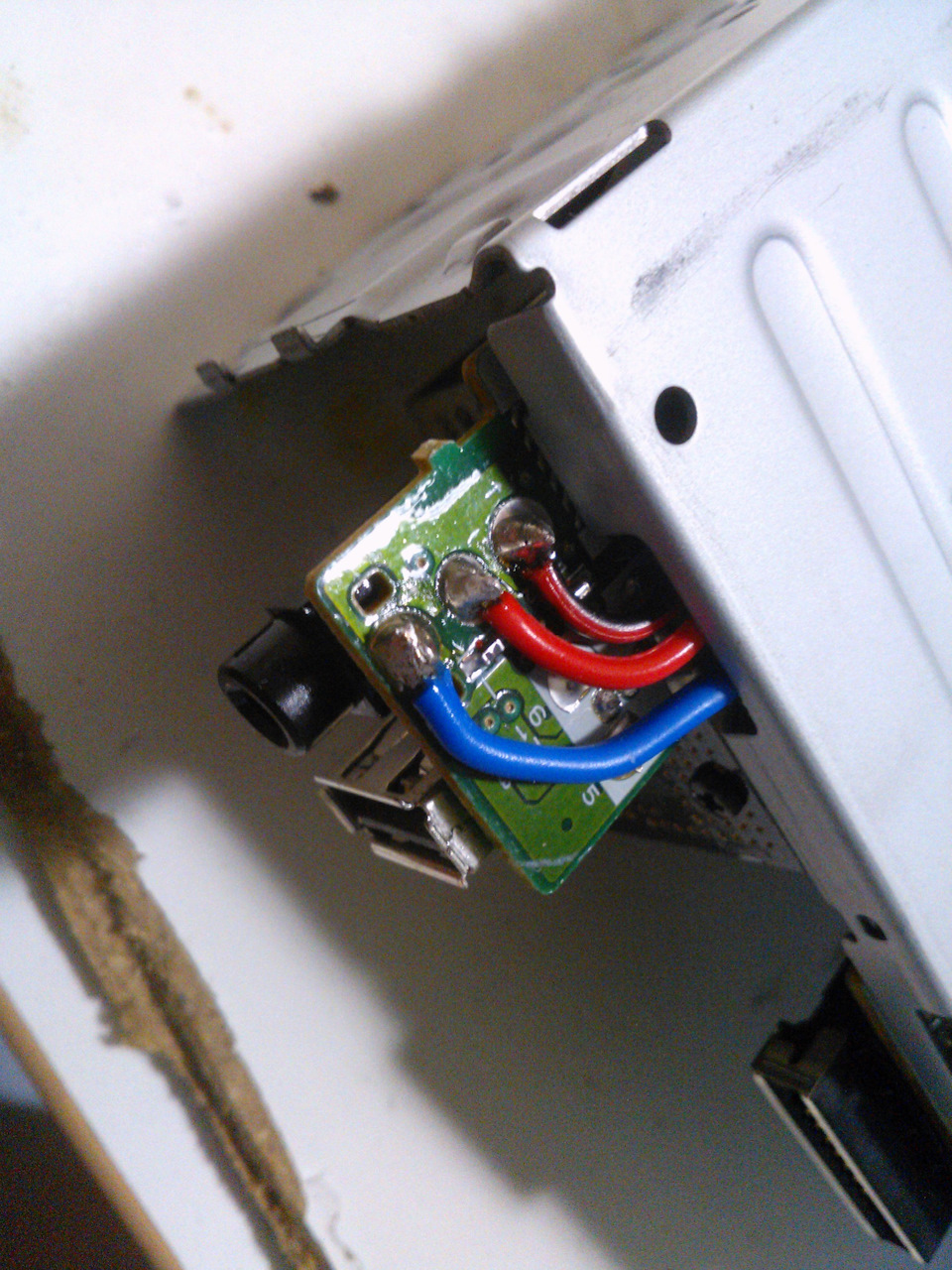

Припаюємо дроти і простягаємо їх внизу корпусу магнітоли.
На зворотному боці припаюємо роз'єм 3, 5мм джек мама
Попередньо, продзвонюємо всі контакти, щоб збіглися з роз'ємом намагнітолі, на платі та на конекторі "мама". Найпростіше це зробитиза допомогою стандартного джека. Вставляємо в гніздо і продзвонюємоз припаяними до плати проводами., з'єднуємо все разом
Тепер лицьова панель не містить нічого зайвого, нічого не стирчить, що не може не позначитися на її естетичному вигляді :)
Всім дякую!
