Доброго часу, друзі! Щось цей місяць, для мене і Лисиці, переповнений пригодами та подіями, але треба з чогось починатиписати звіти… значить почнемо С! Захотілося мені виділити новуспідницю ( звіт поки не готовий, не можу спіймати погоду іпомити машину ), тому було вирішено апгрейдити світловідбивачі- залишити функцію катафот і додати функцію габаритів і додатковихстоп сигналів.
По скільки намагаюся бути ввічливим водієм, і хочу того ж відінших учасників руху ( не включайте свої задні ПТФ внормальну погоду! ), було прийнято рішення — більшвідповідально поставитися до цього завдання, і додаткововикористовувати регулятор яскравості. Мене не з того місця)
— "задні Катафоти з Габаритами для Renault MeganeIII"
У процесі підключення…
1. Протяг проводів.
Проводи простягалися в технічні отвори під багажником, в районікрил і "врізалися" в првідку, яка знаходиться в "віконні" обшивцікрила.

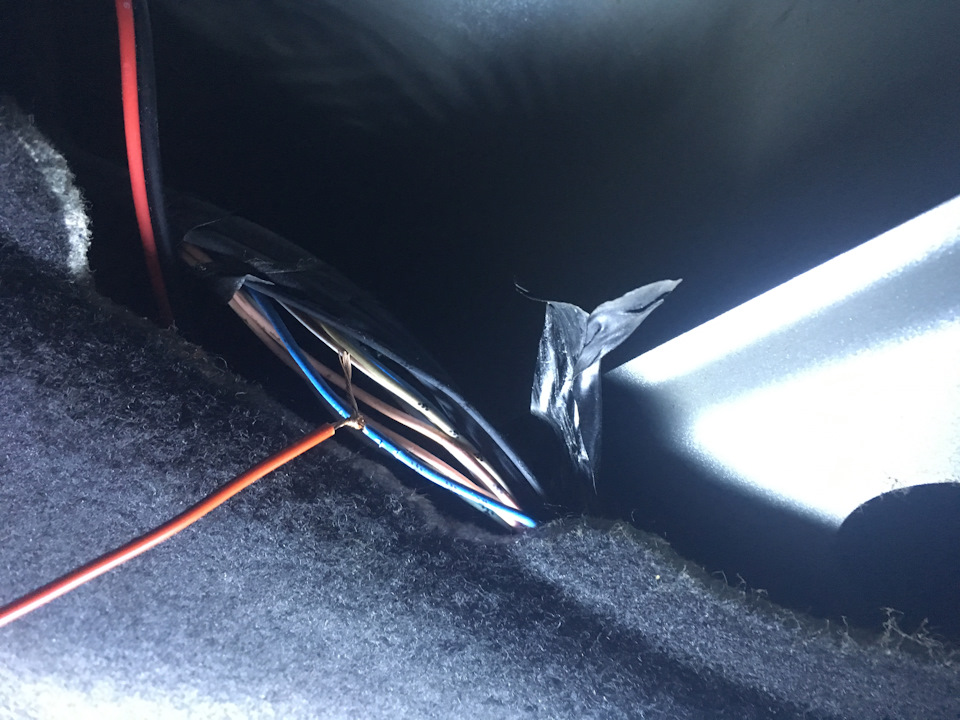

місце врізання

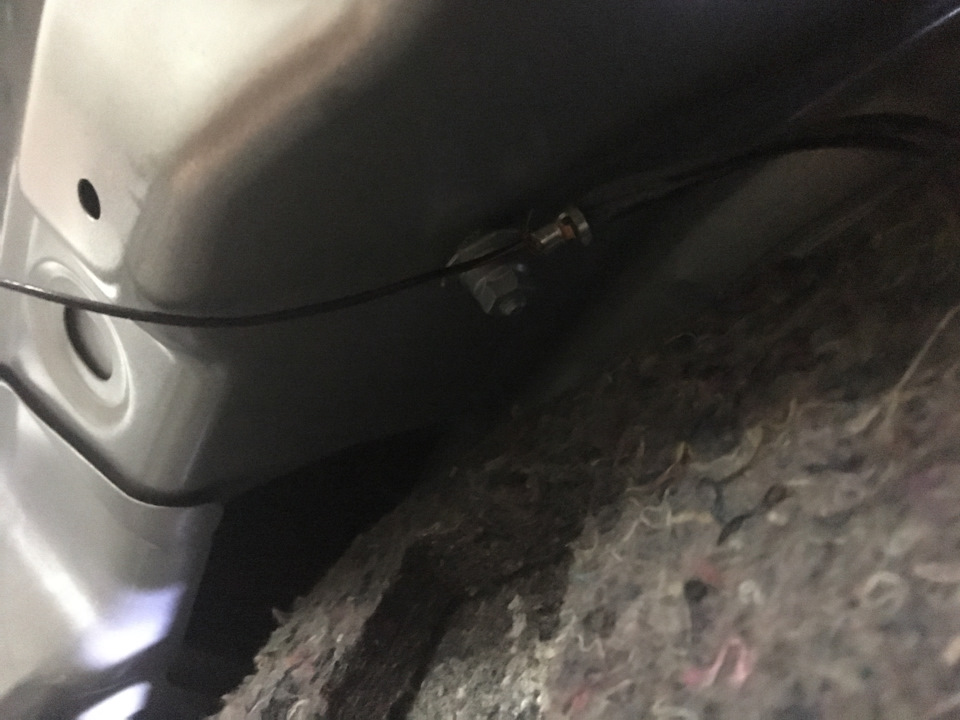

Маса
2.Підключення габаритів.
Для кожного катафота був свій блок регулювання яскравості…

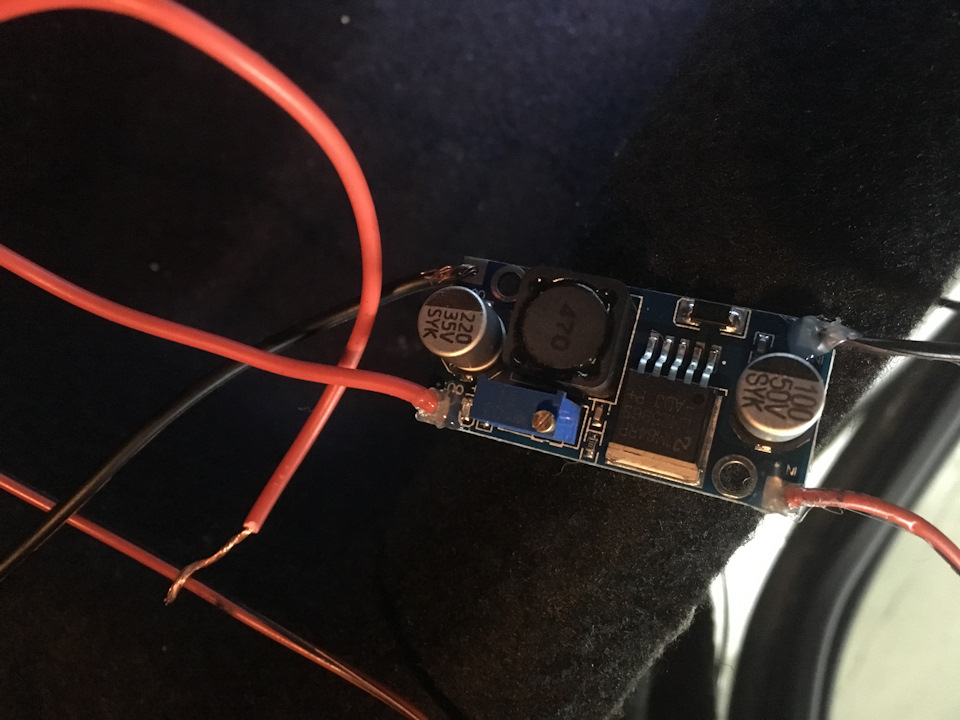

Блок регулювання яскравості
… з ідеєю підключення правий до правого, лівий до лівого ліхтаря.Але по скільки було ліньки з двох сторін розбирати обшивку іврізатися в проводку, ми подовжили провід правої катафоти іпідключилися на один блок з лівого боку. :
3. Підключення додаткових СТОПів Додатково на лінію встановленийдіод, щоб сигнал зі стопа не потрапляв на габарит (пишу так як я цезрозумів =) ).

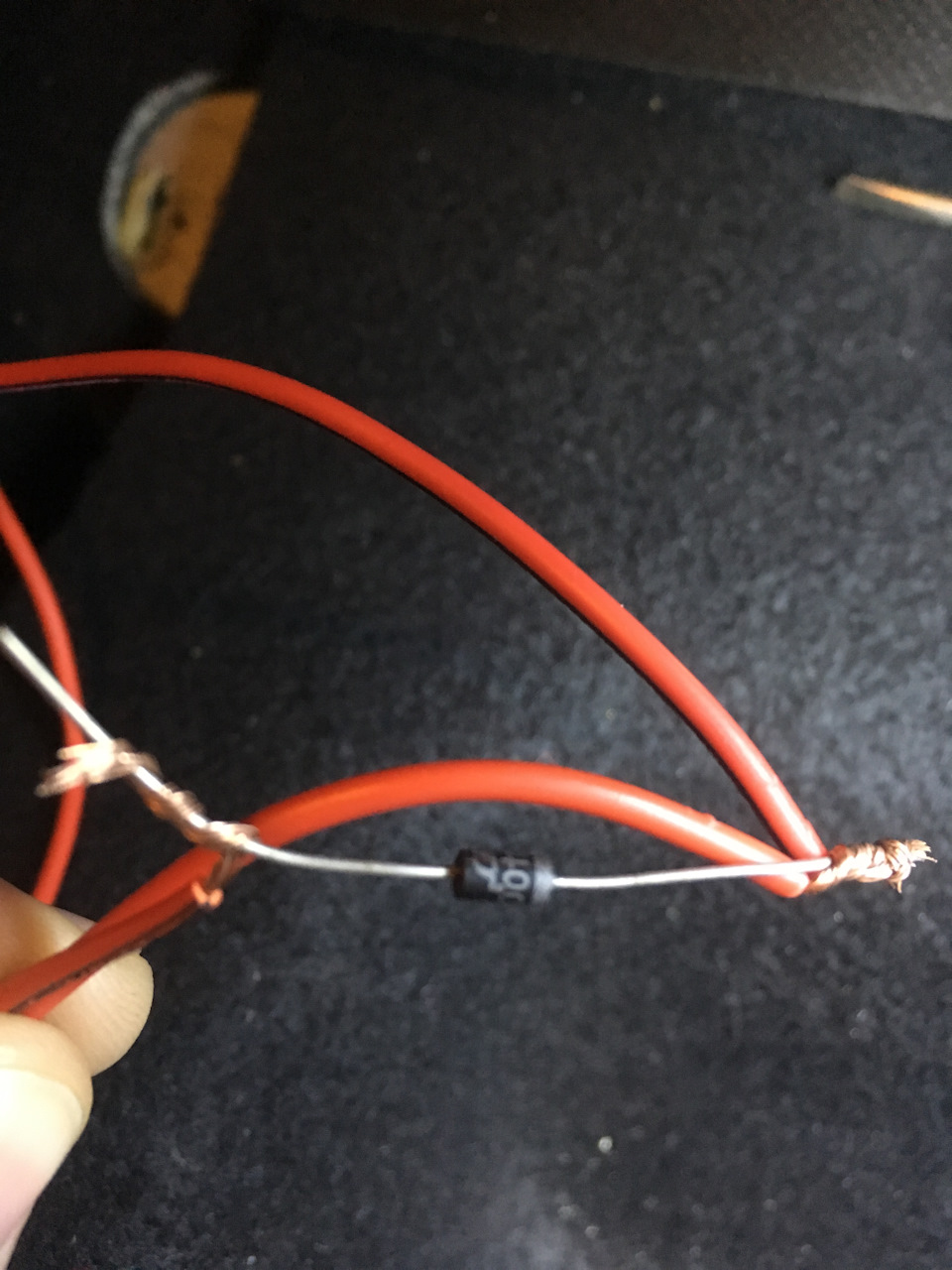

Наш діод. Пропускає тільки в один бік
При включених габаритах стоп працював відмінно… Але коли габаритибули вимкнені, французька електроніка дала про себе знати… Післяпершого натискання СТОП, стоп сигнали більше працювати не хотіли іпотрібно було заново вимкнути запалення — цього вистачало рівно наодин раз.
Видати помилку щодо опору і БК починав сваритися…
4. Вирішення проблеми з дод. СТОПом.

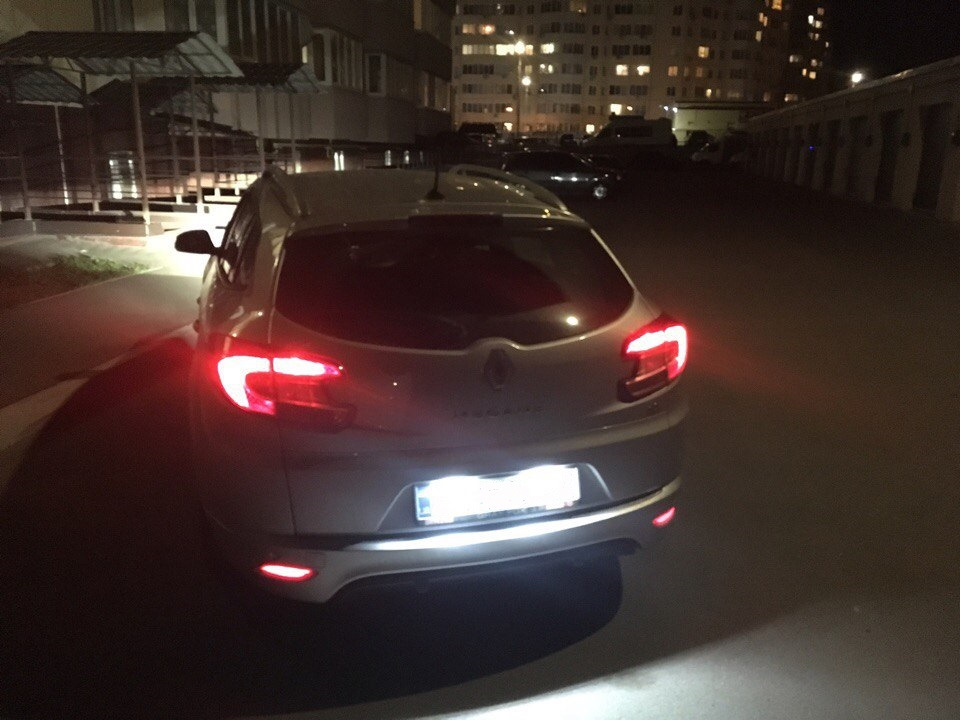

Було прийнято рішення тимчасово відключити додаткові стопи ізнайти/зробити блок погодження або просто заморочиться з розв'язкоюза допомогою реле. > Власне ось результат:
Мені подобається =)
Якось так =)
Удачі на дорогах і нехай вас менше сліпить попередуПТФ, що їде своїми! )
PS роботу, консультацію та настрій =) Ігорю він жеWAXTEP
