Всім привіт. Сталося страшне, в мої ДХО потрапила волога і томуперегорів один світлодіод. В результаті вигляд став "беззубий".
< p>

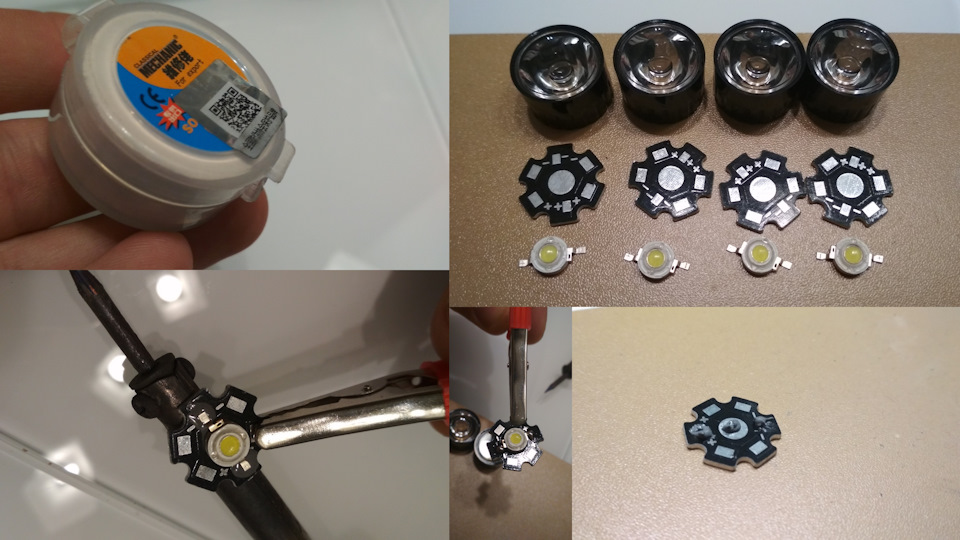

Я спочатку хотів зробити ремонт, але… захопився, як це зазвичайбуває, і зробив нові ДХО замість старих. 6000к білі потужністю 3W -8ш; майданчики під них - 8шт; тонкий провід для з'єднання; паяльнапаста; прозорий силікон; герметичні двоконтактні роз'єми; куточки -2 шт., теплопровідний клей - 1 шт. Наносимо, притискаємо злегка (дотримуємося полярності), нагріваємо над паяльником Так усі 8 шт..Потім я напаяв олова на ті контакти майданчиків, які збиравсявикористовувати. Напруга 12В, а світлодіод є 3-х вольтовим, томожна спаяти їх один за одним +-+-+-+-. Так щоб провід від одногодо іншого йшов від + на -.
Так з 4-х світлододів ми отримаємо споживання в 12 вольт.
Паралельно:у такому разі від кожного майданчика до наступного будейти по два дроти, від + до + від - до -. Але в цьому випадкудоведеться впаювати резистор, щоб знизити напругу до 3В. Значеннярезистора розраховуються згідно з споживанням світлодіода (номінальний струм). Туди я закопуватися не буду, Google всіхврятує. Так, ще потрібно буде (обов'язково) докупити стабілізаторнапруги, який даватиме чіткі 12В на виході, щоб не перегоралисвітлодіоди (бо перегорають ваші китайські світлодіодні лампи вгабаритах; ). Він підбирається знову ж таки виходячи з сумарногонавантаження, яке дадуть ваші 8 шт світлодіодів у ДХО.

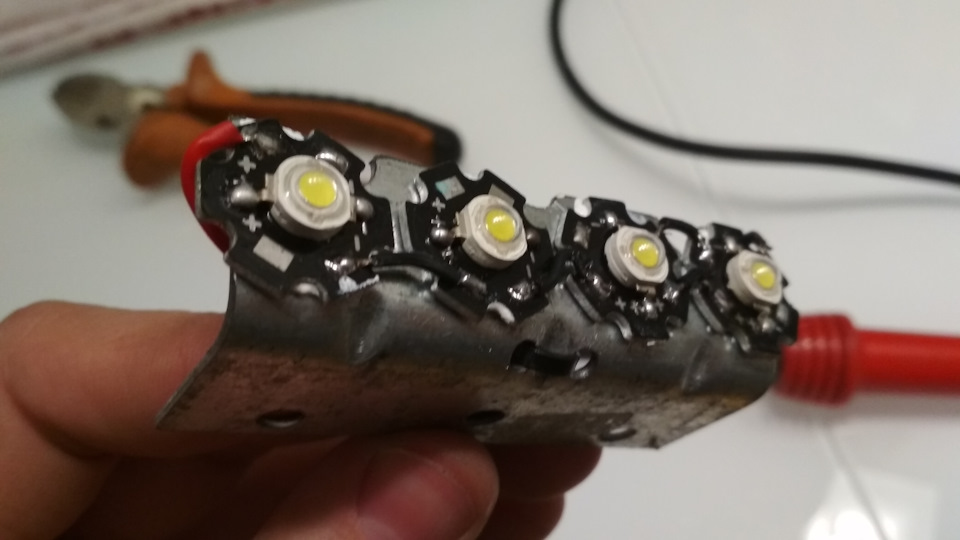

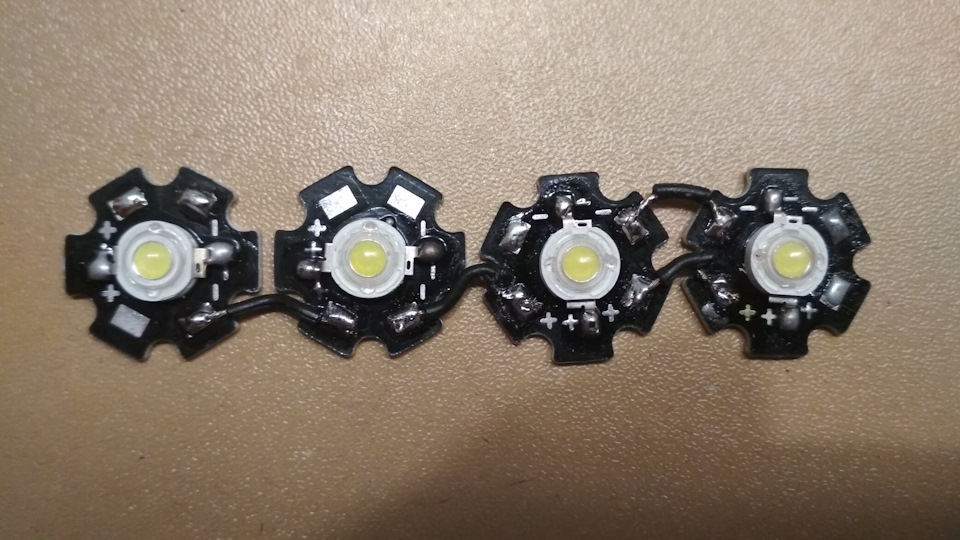

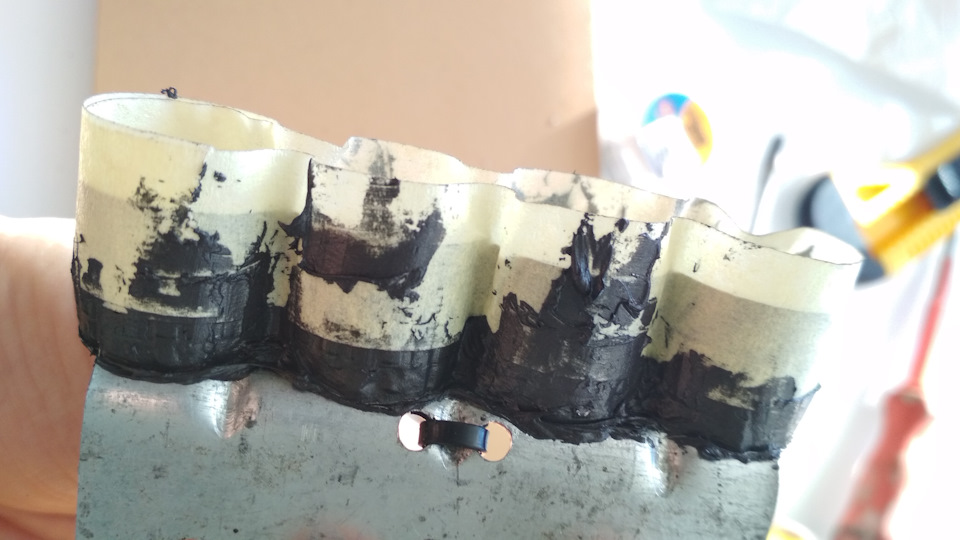

Тепер до конкретно мого випадку. У мене вже є стабілізатор на 9В івся проводка від ДХО з Алі, яку я описував у першому пості.Завдання спаяти максимально просто, без резисторів. Тому трисвітлодіоди я спаяв послідовно і один - паралельно. Ось що вийшло.Далі готуємо куточки. На них за допомогою термоклею (теплопровідного, по суті це термопаста-клей) кріпимо майданчики зісвітлодіодами, перевіряємо, щоб встали коліматори (чорні штуки дляфокусування променя). По висиханні я все це залив зверху епоксидноюсмолою (не обов'язково), одразу встановив коліматори. Коли підсохласмола, все ретельно засиликонив, щоб виключити попадання вологи.Самі коліматори теж, із зовнішнього боку та між ними. Я використавна підставу герметик прокладочний Віктор Рейнз, а для лінз герметикМаннол для фар. І те й те силікон. Можна обійтися одним.

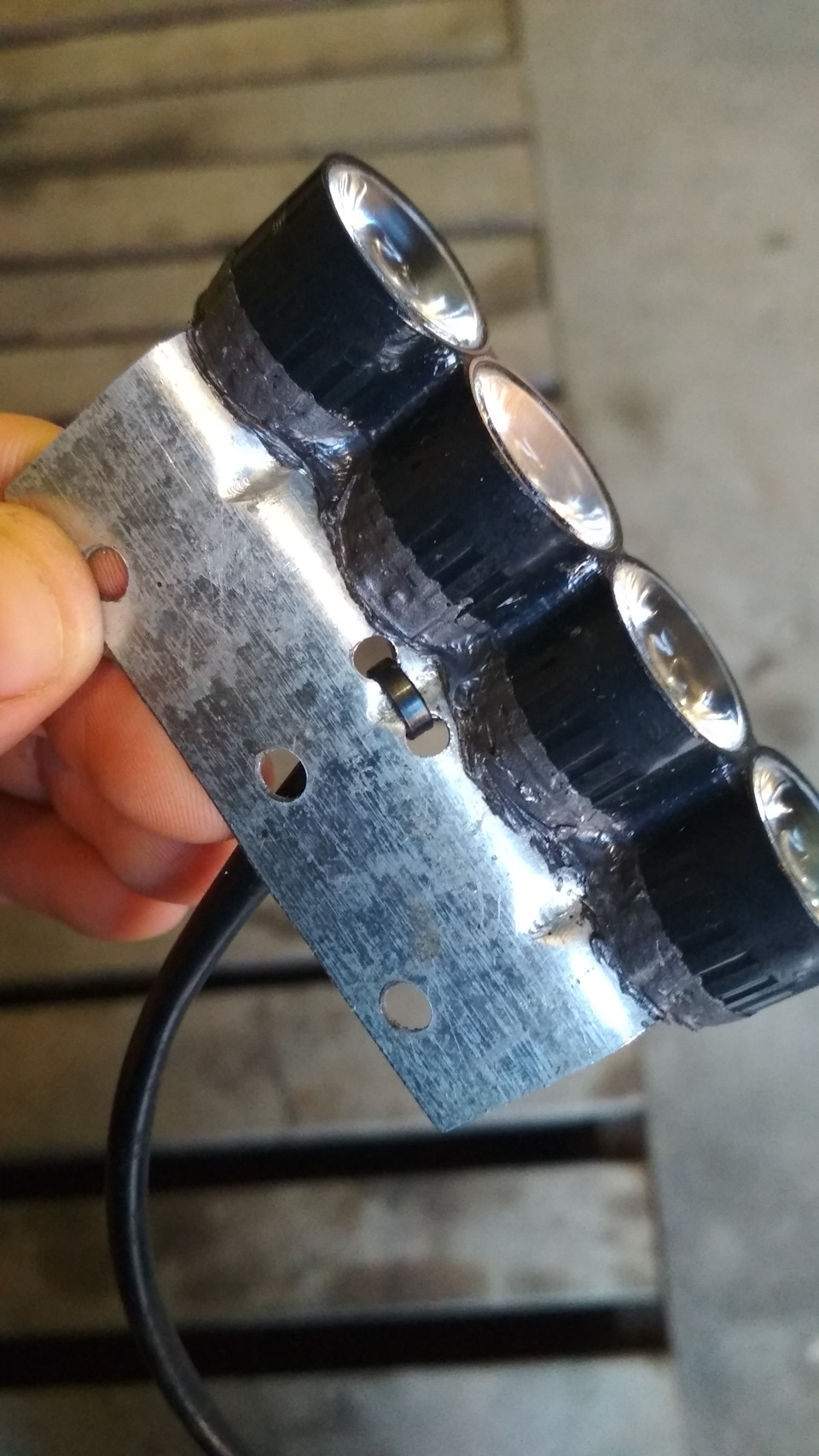

Ось що в результаті вийшло. Виглядає і світить чудово. Починаємопольові випробування! ) Як Вам така проблема?
