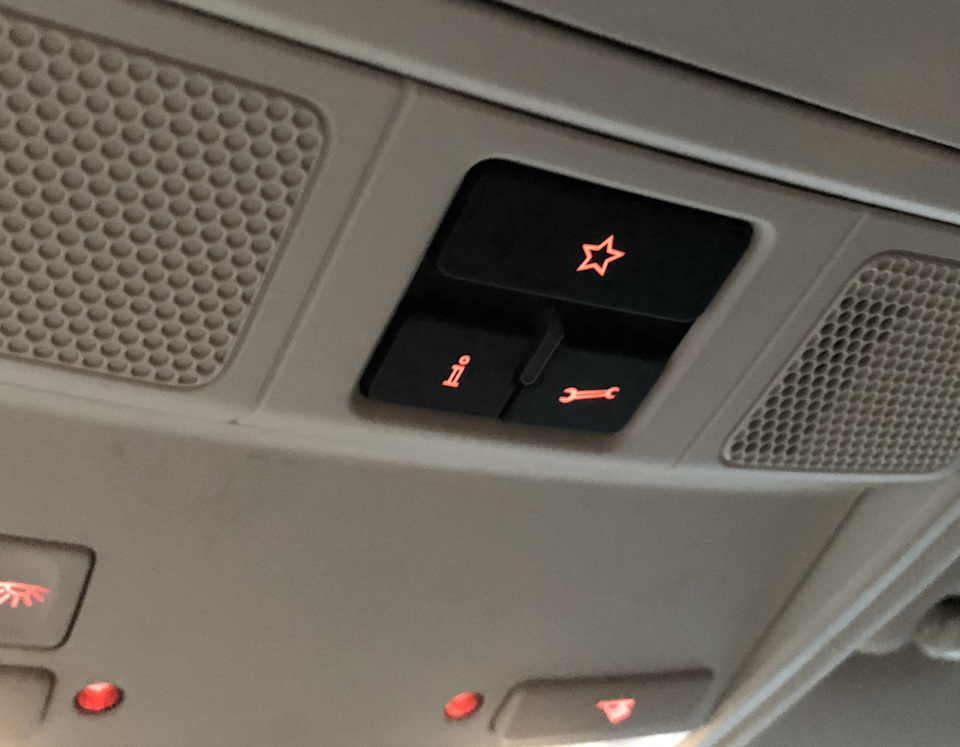

Відколи поставив відеореєстратор башкою на заднє скло, перейнявсятакою ідеєю:на реєстраторі є дві корисні кнопки — вкл/викл вай-файі запис екстренного ролика, але вони недосяжні для водія. Також вмашині є зовсім непотрібний блок телефонних кнопок. Ідея в тому, щоб використати його кнопки для відеореєстратора:велика з зірочкою— для екстренного запису відео, ключик — для вайфаю.
Далі абзац корисної інформації, якщо кому-небудь захочетьсяпристосувати цей блок під свої нужди.
Емпірично виявив, що кнопки резистивні, загалом в колодці 4контакти:
— постійні 5в (навіть коли ключ витягнутий з замку, гаситься, колився електроніка машини засинає)
— 12в на фонову підсвітку
— загальна земля
— сигнал з кнопок — вольтаж міняється в залежності від нажатоїкнопки
По опорі між сигнальним піном і землею розклад такий:
— 11.7кОм — всі кнопки вижаті
— 7.8кОм — "і" нажата
— 5.8кОм — зірочка нажата
— 5.3кОм — ключ нажатий
Додатково стоїть опір в 360 Ом до землі зі сторони машини заколодкою. В результаті напруга на сигнальному піні така:
— 0.3В — всі кнопки вижаті
— 0.6В — "і" нажата
— 1.4В — зірочка нажата
— 2.0В — ключ нажатий

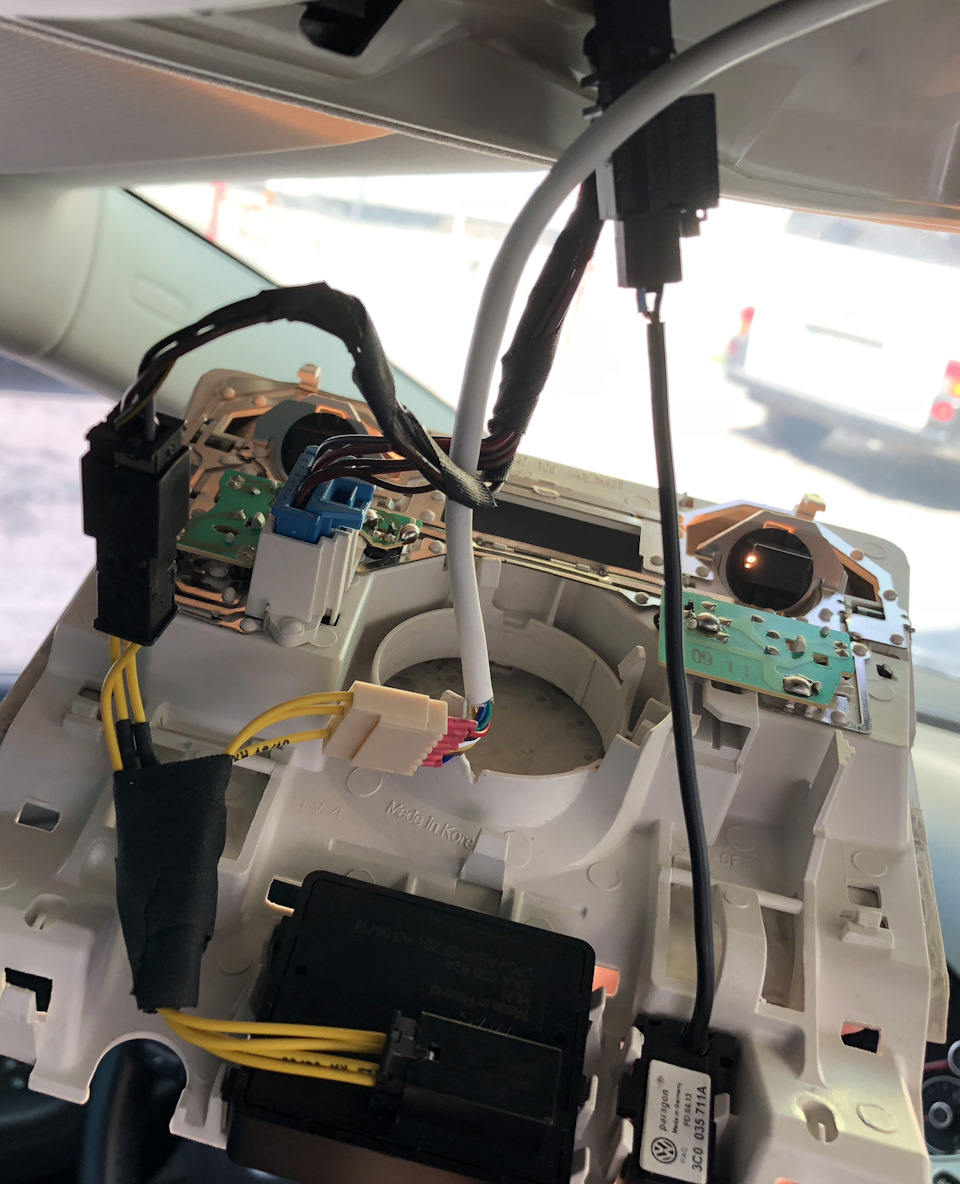

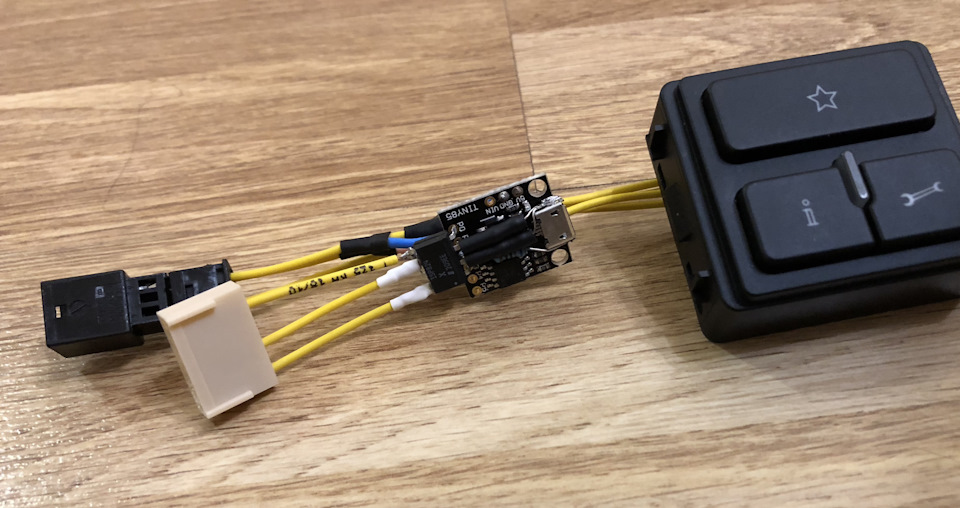

Я вставив "мостик" в колодку, в якому на Attiny85 зчитую вольтаж насигнальному піні і через оптопару "нажимаю" кнопки навідеореєстраторі. Сигнальний пін відключив від машини, замість 360Ом вставив 680, що дало такі вольти:0.4/0.9/2.0/2.8.
Ніби дрібничка, але все-таки плюс до ергономіки. Тепер, колистається щось цікаве на дорозі, не запам’ятовую час, щоб потімзнайти потрібний ролик (і скачати на телефон, поки він не перетерсясвіжими), а жму "зірочку" і цей ролик зберігаєтьсявідеореєстратором окремо.
Коментарі14
А чого не зробити просто перекомутацію на платі, та вивести шкірну кнопку окремо на свій пін?
Ідея в тому, щоб не колупати плату блоку кнопок. Але на практиці ви праві ) З часом замітив глюки, напевно помилки в АЦП аттіні. Тому довелося переробити так, як ви написали
а допис про це є?
Ні. там все просто
Крутяцькі.
А можна в кратце суть посту? Я навіть не російська, мені правда складно читати українську. І, так — для чого вони спочатку створені і яку функцію несуть? Було б круто, щоб можна було перепрограмувати під свої потреби
Якщо захочете використовувати ці кнопки для якихось нестандартних цілей, використовуйте опори та напруги звідси - я розписав, як воно працює по електричній частині. Перепрограмувати загалом не можна, можна лише поміняти номери телефонів швидкого виклику.
Звідки буде здійснюватись швидкий виклик? З підключеного телефону по bluetooth?
Так, за ідеєю. Ще є підставка під стару нокію в підлокітнику.
Який красаучик! Собі вже давно хотів таку байду запиляти. Тільки для HomeLink. Дійдуть руки - зроблю.
А навіщо спочатку ці кнопки? Досі не в курсі. І точної відповіді не отримав ні від кого.
На них висять сервісні номери телефонів для екстреного дзвінка (можливо ще щось). Можна перепрошити на телефон тещі, наприклад, але мені це не потрібно )
Тобто кожна клавіша для номера( ключ, зірочка, i ? Чи ще якісь функції є?
ось, нормальна реалізація))) Аттіні) респект!
