Давно мучило питання щодо мікриків…
Робітник був тільки у дверях пасажира і в задніх дверях заводієм!
< 1. Заміна замку на б/в оригінал (не зрозуміло скокпропрацює в ньому мікрик);
2. Заміна самого мікрика (довга мука для мене і те самезапитання: "чи довго? ")
3. Концевики оригінал від Golf 3 (варварство)
4. Геркон і магніт (мінімум витрат і робіт, при нескінченнійдовговічності конструкції)
<

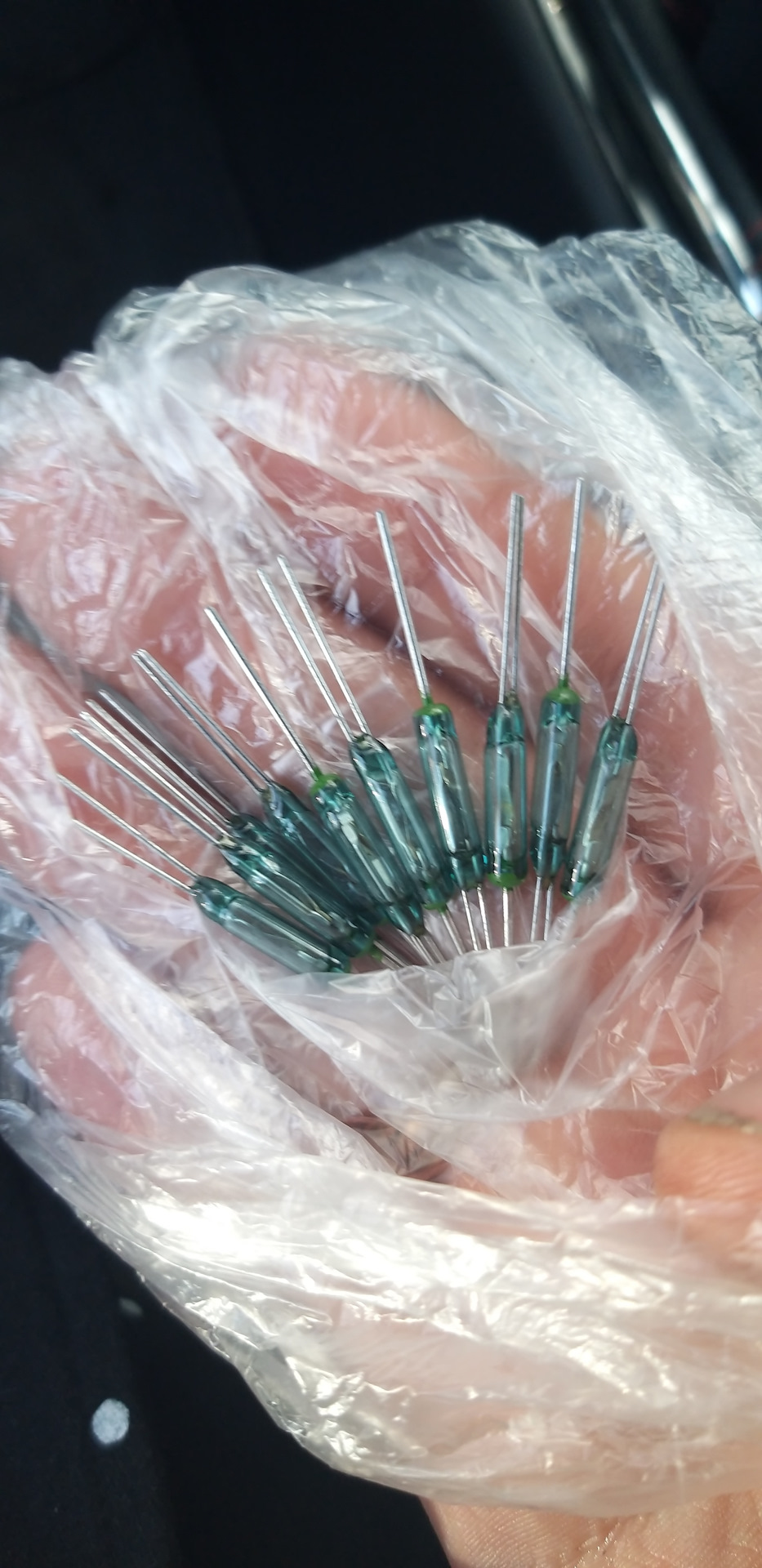

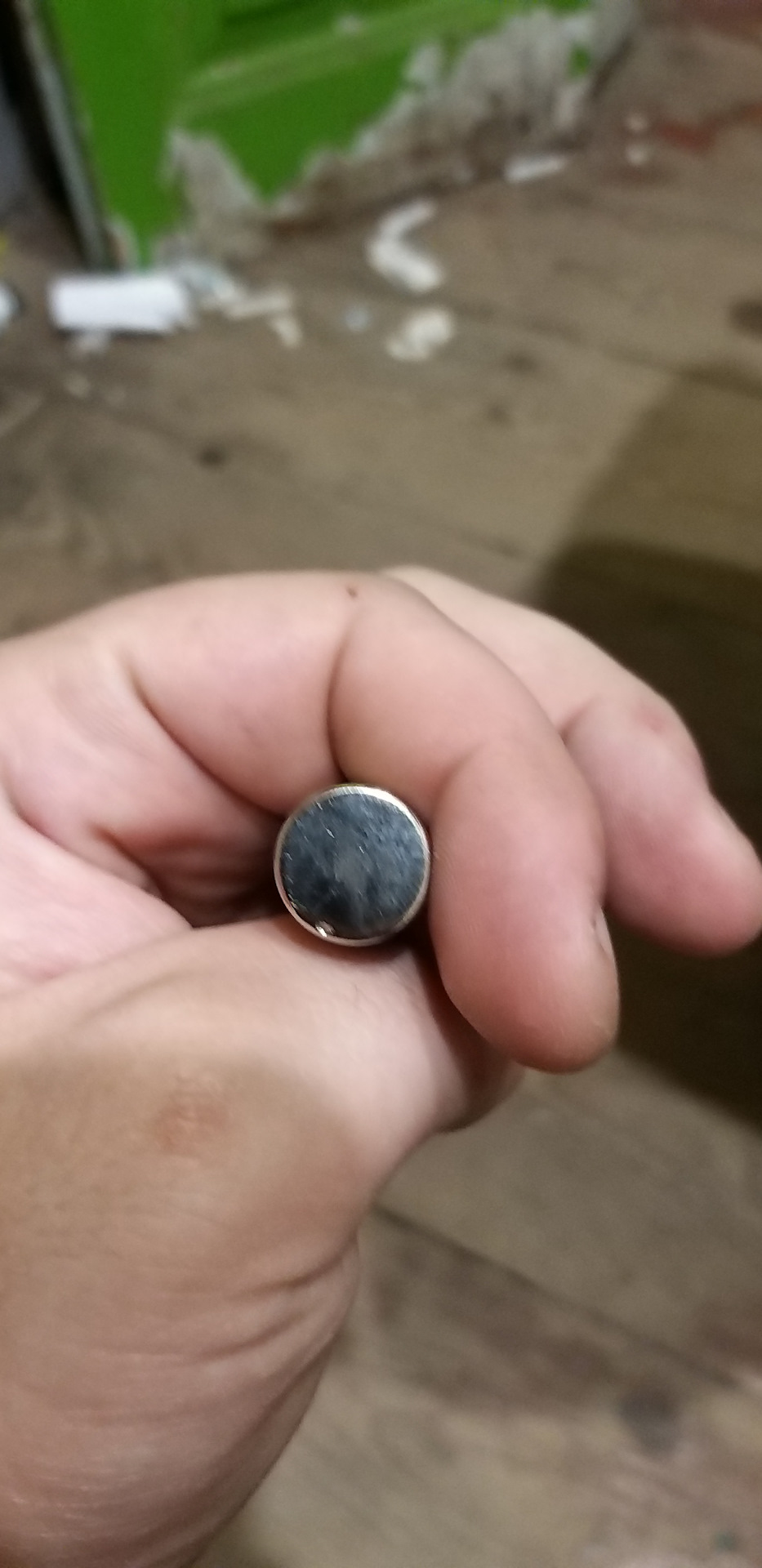

Звичайно я вибрав варіант "4" з Герконом! 1. Безпосередньо сам "гЕРКОН":Використовуємо 3-х контактний, модель КЕМ-3 2. МагнітНеодимовий 15х10:
Пробував і меншого розміру, не дістає
3. Провід (у моєму випадку 2.5 мм).
4. Термоусадка (взяв 1.5 мм, 2.5 мм, 3.5 мм), 5 мм - по 2метри).
5. Тканинна ізолента.

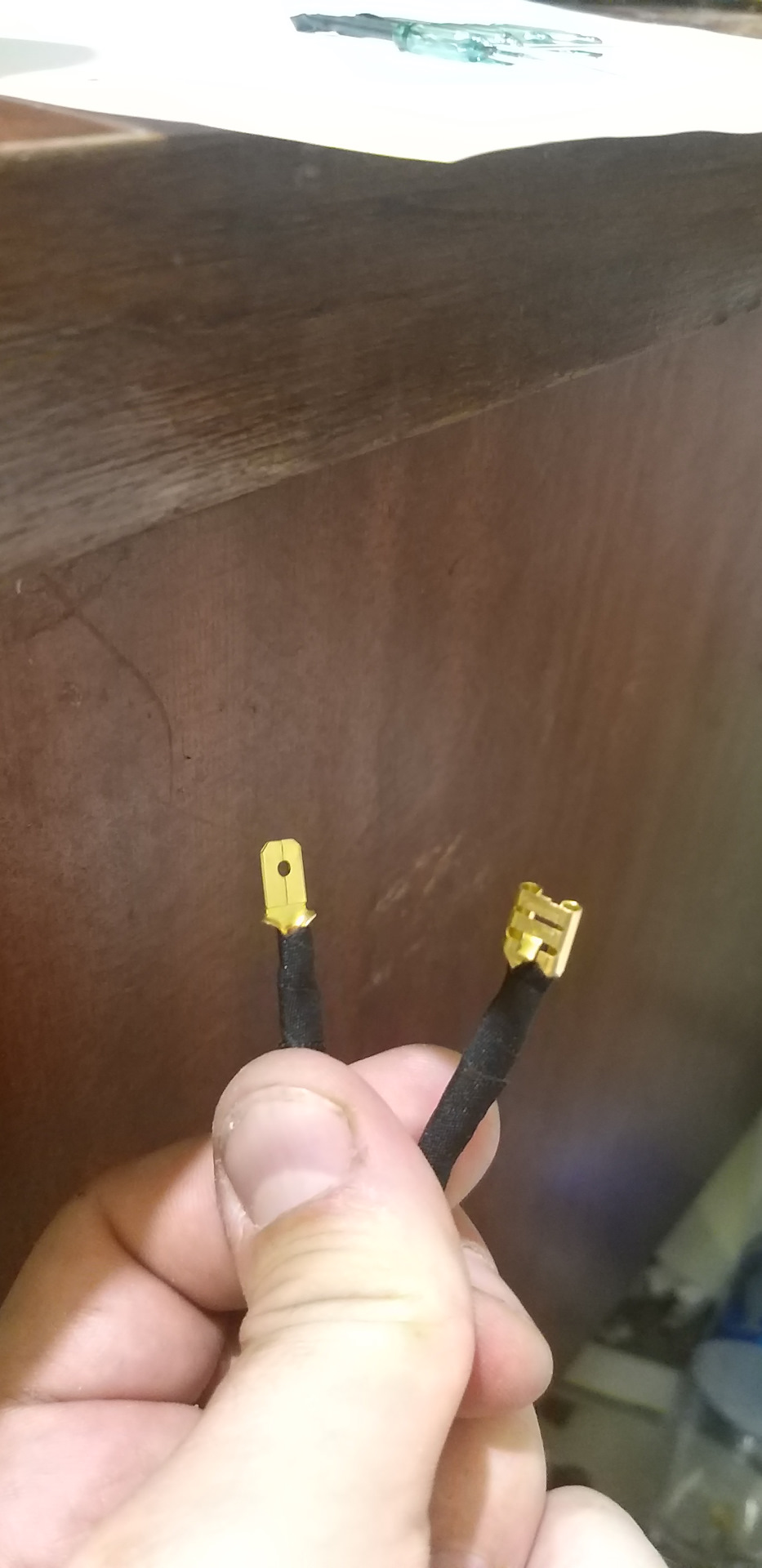

6. Клемки Папа-Мама.

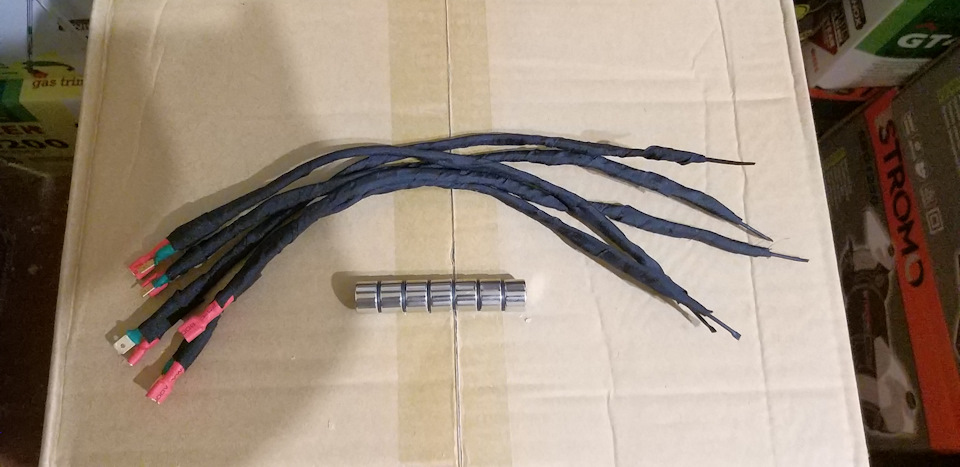

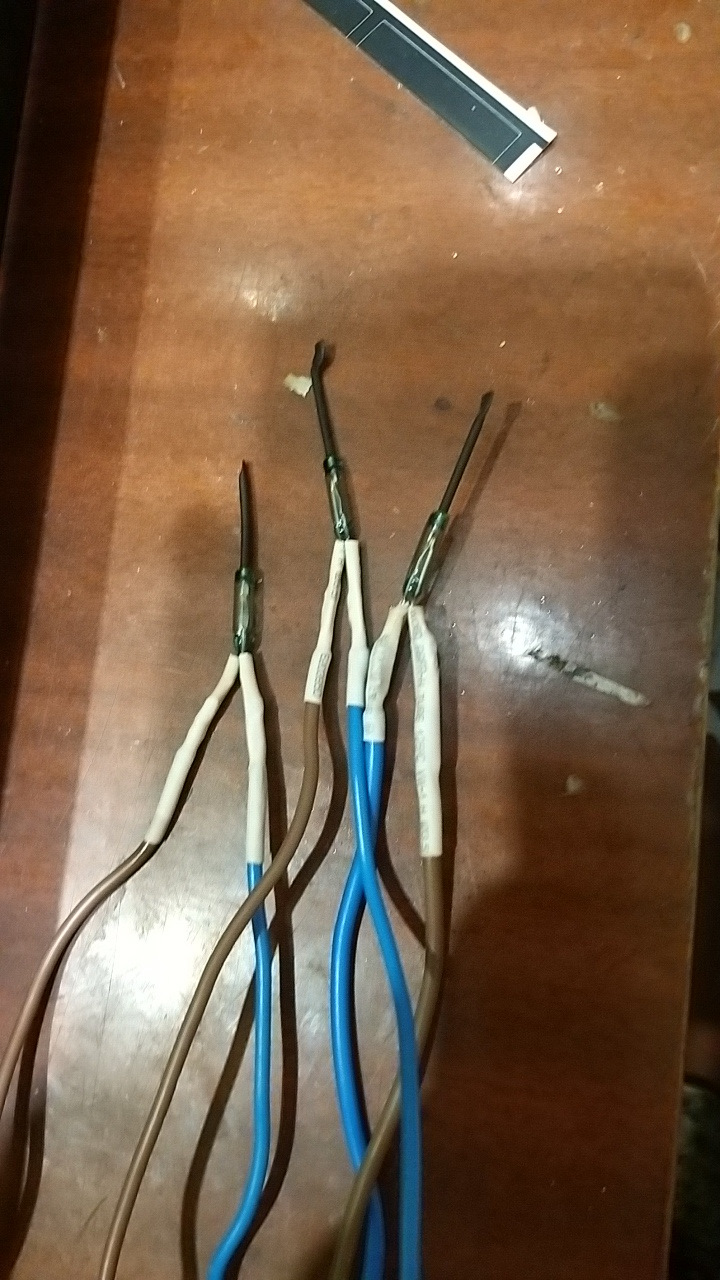

> Для початку потрібно розібратися зі з'єднаннями самого ГЕРКОНУ! Один бік сміливо в термоусадку, він нам не знадобиться. До двохвусиків з іншого боку припаюємося двома проводами, їх втермоусадку. З іншого кінця затискаємо дроти в клемки Папа-Мама (роз'ємів під рукою на жаль не було нормальних). Для міцності всецілком у ганчіркову ізоленту! Підготував відразу на всі двері, багажник і капот)) Перші пішли в хід водійські двері! Все виявилосядосить просто!
У косі дверей є 2 дроти, які відповідають за показання на приборціта за лампочку у дверях: "коричнево-білий" і "коричнево-синій"!
ОБОВ'ЯЗКОВО ДО ВИКОНАННЯ:
1. Для того, щоб продовжувати операцію над пацієнтом, потрібноз'єднати ці два дроти між собою і переконатися, що показання наприладку змінюються і горить лампочка, т.К. У цьому ж джгуті є "кОРИЧНЕВО-БЛАКИТНИЙ" провід, який природно нас не цікавить!
2. На шляху від дверної коси до плафона є роздвоєння дроту "кОРИЧНЕВО-БІЛОГО" кольору! Він подає харчування "з салону намікрик" та "з салону на саму лампу"! Щоб запобігти подальшимпримхам з боку мікрика, розрізаємо цей провід на шляху до замку! Кінці в термоусадку!
Далі під'єднуємося двома проводами до потрібних проводів з косиі так само обтискаємо їх клемками Папа-Мама для можливостівід'єднання Геркона!
< Спочатку сам Геркон йде в замкнутому стані, але при піднесеннідо нього неодимового магніту, контакт розмикається! Геркон ховаємопід обшивку дверей і магніт під пластик торпедо!
Далі переходимо до багажника! >
У ЖОПУ КОЛГОСП!
Використовуємо той же метод! Від'єднуємо роз'єм від мікрика взамку! Маємо 3 дроти:
1. Синьо-Коричневий:Харчування на підсвічування;
2. Коричнево-Чорний:Харчування на прибирання;
3. Коричневий:Постійний мінус.
1 і 2 провід змотуємо між собою, примотуємо до шматочка проводу 2.5мм, паяємо з'єднання і в термоусадку!
> 3 провід так само, тому що в косі ці дроти дуже тонкі!
Геркон ховаємо під обшивку багажника, магніт під пластик усалоні:
Перепід'єднав роз'єм зі штатного підсвічування на ранішевстановлену діодну стрічку! На даний момент маємо свідчення напідборці та підсвічуванні:
PS Під час обговорення даної теми, завдяки GoshaFFdpз'ясувалося наступне, цитую:
"я б ще сакцентував увагу на необхідності заміни ламп у багажникута дверях на LED."
"у LED потужність невелика. Геркон їх тягне без проблем. А якщопоставити звичайну лампочку — потужність більша. Геркон починаєгрітися і магніт не завжди може його розімкнути."
"сам раніше виконав дикий колгосп з використанням совдепавськогокінцевика…
У ЖОПУ КОЛГОСП! ! Від'єднуємо роз'єм від мікрика у замку! Маємо 3дроти:
1. Синьо-Коричневий:Харчування на підсвічування;
2. Коричнево-Чорний:Харчування на прибирання;
3. Коричневий:Постійний мінус.
1 і 2 провід змотуємо між собою, примотуємо до шматочка дроту 2.5мм, паяємо з'єднання і в термоусадку! провід так само, т.К. В косіці дроти дуже тонкі!
Вийшовши два кінця обтискаємо клемками Папа-Мама і приєднуємоГеркон! Геркон ховаємо під обшивку багажника, магніт під пластик всалоні:
Перепід'єднав роз'єм зі штатного підсвічування на ранішевстановлену діодну стрічку! На даний момент маємо свідчення напідборці та підсвічуванні:
PS Під час обговорення даної теми, завдяки GoshaFFdpз'ясувалося наступне, цитую:
"я б ще сакцентував увагу на необхідності заміни ламп у багажникута дверях на LED."
"у LED потужність невелика. Геркон їх тягне без проблем. А якщопоставити звичайну лампочку — потужність більша. Геркон починаєгрітися і магніт не завжди може його розімкнути."
"сам раніше виконав дикий колгосп з використанням совдепавськогокінцевика…
У ЖОПУ КОЛГОСП! ! Від'єднуємо роз'єм від мікрика у замку! Маємо 3дроти:
1. Синьо-Коричневий:Харчування на підсвічування;
2. Коричнево-Чорний:Харчування на прибирання;
3. Коричневий:Постійний мінус.
1 і 2 провід змотуємо між собою, примотуємо до шматочка дроту 2.5мм, паяємо з'єднання і в термоусадку! провід так само, т.К. В косіці дроти дуже тонкі!
Вийшовши два кінця обтискаємо клемками Папа-Мама і приєднуємоГеркон! Геркон ховаємо під обшивку багажника, магніт під пластик всалоні:
Перепід'єднав роз'єм зі штатного підсвічування на ранішевстановлену діодну стрічку! На даний момент маємо свідчення напідборці та підсвічуванні:
PS Під час обговорення даної теми, завдяки GoshaFFdpз'ясувалося наступне, цитую:
"я б ще сакцентував увагу на необхідності заміни ламп у багажникута дверях на LED."
"у LED потужність невелика. Геркон їх тягне без проблем. А якщопоставити звичайну лампочку — потужність більша. Геркон починаєгрітися і магніт не завжди може його розімкнути."
"
"у LED потужність невелика. Геркон їх тягне без проблем. А якщопоставити звичайну лампочку – потужність більша. Геркон починаєгрітися і магніт не завжди може його розімкнути."
"
"у LED потужність невелика. Геркон їх тягне без проблем. А якщопоставити звичайну лампочку – потужність більша. Геркон починаєгрітися і магніт не завжди може його розімкнути."






Коментарі20
Тобто все-таки нюанси при спрацьовуванні є, виходить
Нюанс тільки в тому, що якщо не зачинив до кінця двері, він не покаже, але по суті це не заважає! Якби не по лізли до замків, то й не змінював би, а так захотілося, щоб заводом...
Пройшло два роки. Чи успішно їздять геркони? І питання з приводу елементної бази, я в ній не дуже. Ти взяв, що під руку попалося? за запис, корисна.
Геркони їздили без запитань до 06.06.2020 року! Після чого машину розібрали і відправили на повний перекрас на малярку! Бо замки теж витягли з дверей, то було вирішено все-таки повернутися до мікриків в замках, тобто .Зробити їх заміну! На даний моме...
а в багажнику геркон залишив чи відновив штат?
Купив замок, відновив по штату!
чому якщо не секрет?
Проблем не було ... Просто вирішив повернутися до стоку!
Купував бу оригінал або новий замінник
Бу оріг!
Рікова стаття) рік геркон вже з проводами катаю, все ніяк не впроваджу)
Воно за фактом не важко і не довго ... впроваджуй)))
Скажи де купував це все?
На Героїв Праці…
Я б ще сакцентував увагу на необхідності заміни ламп у багажнику та дверях на LED. У тебе якраз у дверях вже було замінено, а в багажнику замінив з нагоди. У мене ж вийшло трохи інакше. У багажнику відразу замінив лампу. А у дверях — ні. При установц...
Не зовсім зрозумів ... виходить без LED ламп конструкція працювати не буде? У дверях у мене китайські проектори ... У багажнику - світлодіодна стрічка ... Все запалилося ...
У led потужність невелика. Геркон їх тягне без проблем. А якщо поставити звичайну лампочку - розумніша потужність більше. Геркон починає грітися і магніт не завжди в змозі його розімкнути. У тебе вже все led - тому ця біда пройшла повз тебе.
Вніс поправки до статті! Дякую))
Та тобі спасибі. Мені ось в облом статті писати. А як косяк який - бігом на драйв. Раптом вже хтось описав.
Я навпаки намагаюся всім розповісти че витворяю з авто ... раптом знадобиться кому ... або як я колись ... був косяк, шукати ніколи, а тут бац попалося само))) Я ж такий, щоб допомогти кому))
