Nissan connect2 в Nissan micra k12

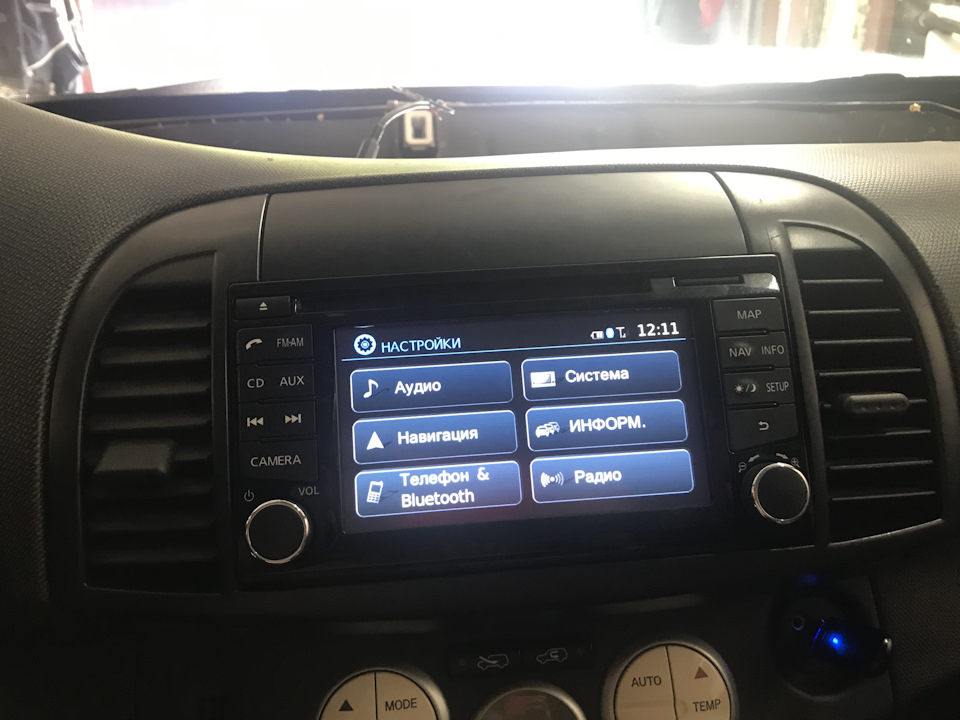

Всім доброго часу доби, хочу поділитися з Вами новим впровадженняммультимедіа з Nissan Qashqai connect2 в маленьку машинку. Іпримудрилася пошкодити дві двері і диск правої сторони.Посталопитання встановити патронники але вибір так затягнувся, що і зниклапотреба ПОКИ.Тоді на горизонті з'явився Nissan Connect2 багато хтовідмовляв, що це дуже складно.Було кілька варіантів з піднебесноїале те, що подобалося було Дуже дорого.Залишився я віч-на-віч зConnect2, складно, довго (постійно потрібно було щось шукати пінироз'єми і т. П.) А результат на обличчя.
карти навігації це все вирішуване.
узгодження даних по CAN шині.

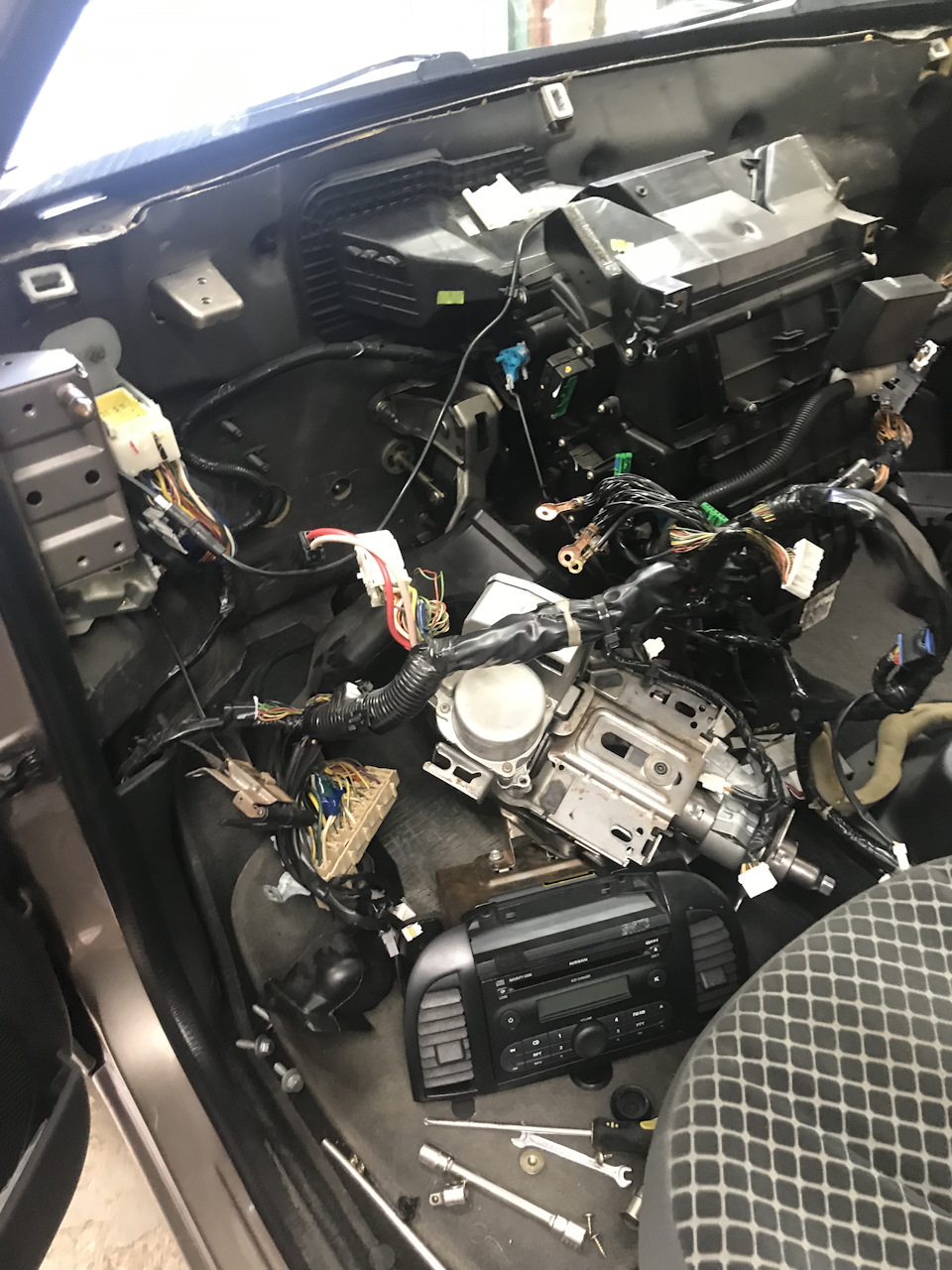

Реалізація даного проекту трохи затягнулася, тому що не було тих чиінших деталей. З розбору торпеди для поклейки вібромата тапрокладання проводів фото роботи не робив через відсутність часу тапомічника. Купивши перехідник ISO для підключення живлення та аудіопочалася вся робота (при купівлі перехідника ISO рекомендую купитидва комплекти тато+мама) з'єднавши піни живлення та аудіознадобилася ще один перехідник для дооснащення інших опцій згіднозі схемою. Після прибуття верхнього роз'єму з Аліекспрес я трохипомилився на сайті було вказано, що цей роз'єм для Ніссан але яквиявилося він на 32 піна а повинен бути на 24 (на фото роз'єм відНіссана/Рено 24 пін правильний) мені ж довелося підганяти підпотрібну кількість пінів. Фото роз'єму на 32 пін не викладаю, щобхтось не повторив мою помилку. Підключивши живлення та звук взявсяза підключення AUX/UBS для цього мені знадобилося UBS зі шматкомдроту від старої ком. Мишки та старого комп'ютерного шлейфу длястворення саморобного роз'єму розетки AUX/UBS в той же момент на цероз'єм було спаяно кабель AUX. Все підключено за схемою, магнітолапри включенні джерела AUX одразу інформує так само і джерелоUBS.

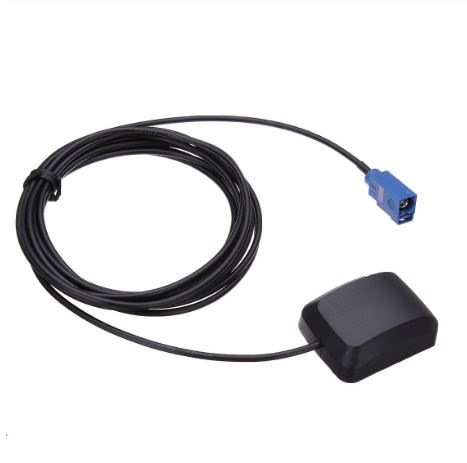

Оригінальний шнур не купував через відсутність у наявності і таксамо через дороговизну. Знайду фото з'єднання прикріплю. GPS антенапідключається без жодних проблем і працює думаю не гірше заоригінальну. Підключення мікрофона виникла проблема, всіоригінальні мікрофони для авто мають вбудований підсилювач (нафорумах дуже багато проблем, коли народ купує мікрофон іпідключивши його співрозмовник на іншому кінці не чує свогоспіврозмовника) на фото видно оригінальний мікрофон у розібраномувигляді з присутністю підсилювача. Купувати оригінальний явідмовився, маючи в наявності вже мікрофон на просторах інтернету, є багато схем підсилювачів для мікрофона. Спаяв схему китайськиймікрофон запрацював на повну силу, схема додаватися.

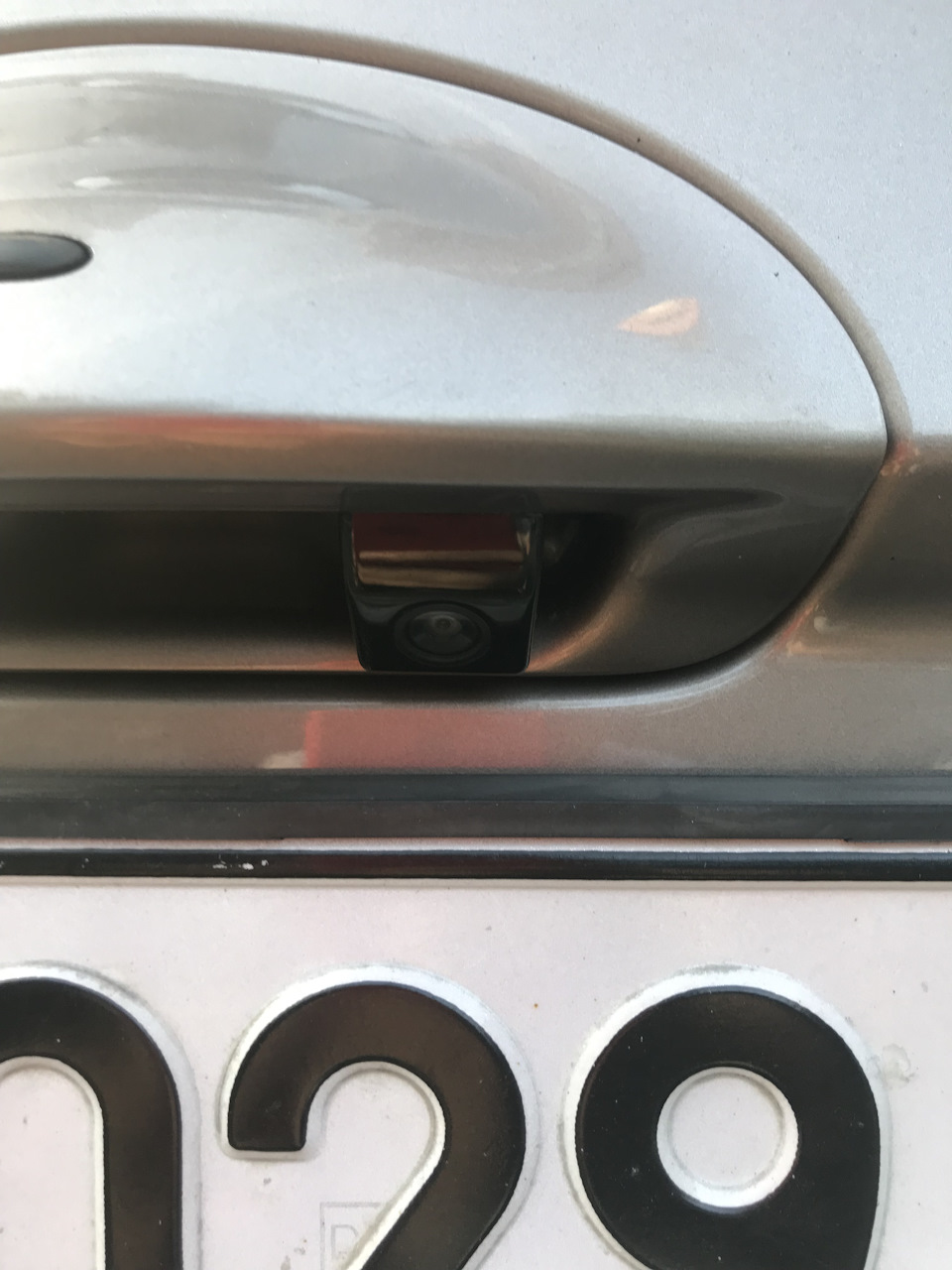

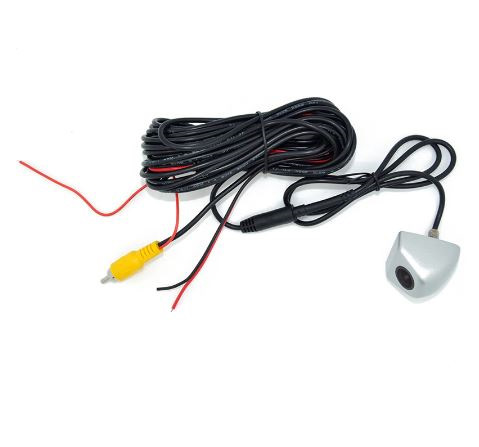

Сьогодні з'явився час закінчити встановлення камери заднього виду, камера хороша але в даній магнітолі є вже паркувальні лінії привкл.ЗХ і камера має паркувальні лінії, на самій магнітолі можнавідключити і залишитися тільки лінії камери але натискаючи накнопку камери вони дублюються. Краще купувати камеру з можливістювідключення паркувальних ліній. Найближчим часом додам фото тавідредагую.
От виглядає початок цього проекту
Необхідні деталі
Запчастини на фото:28023BH00A
