Питання по RNS закрите + виводимо інформацію з неї на дисплей приладки.

Всім доброго часу доби.

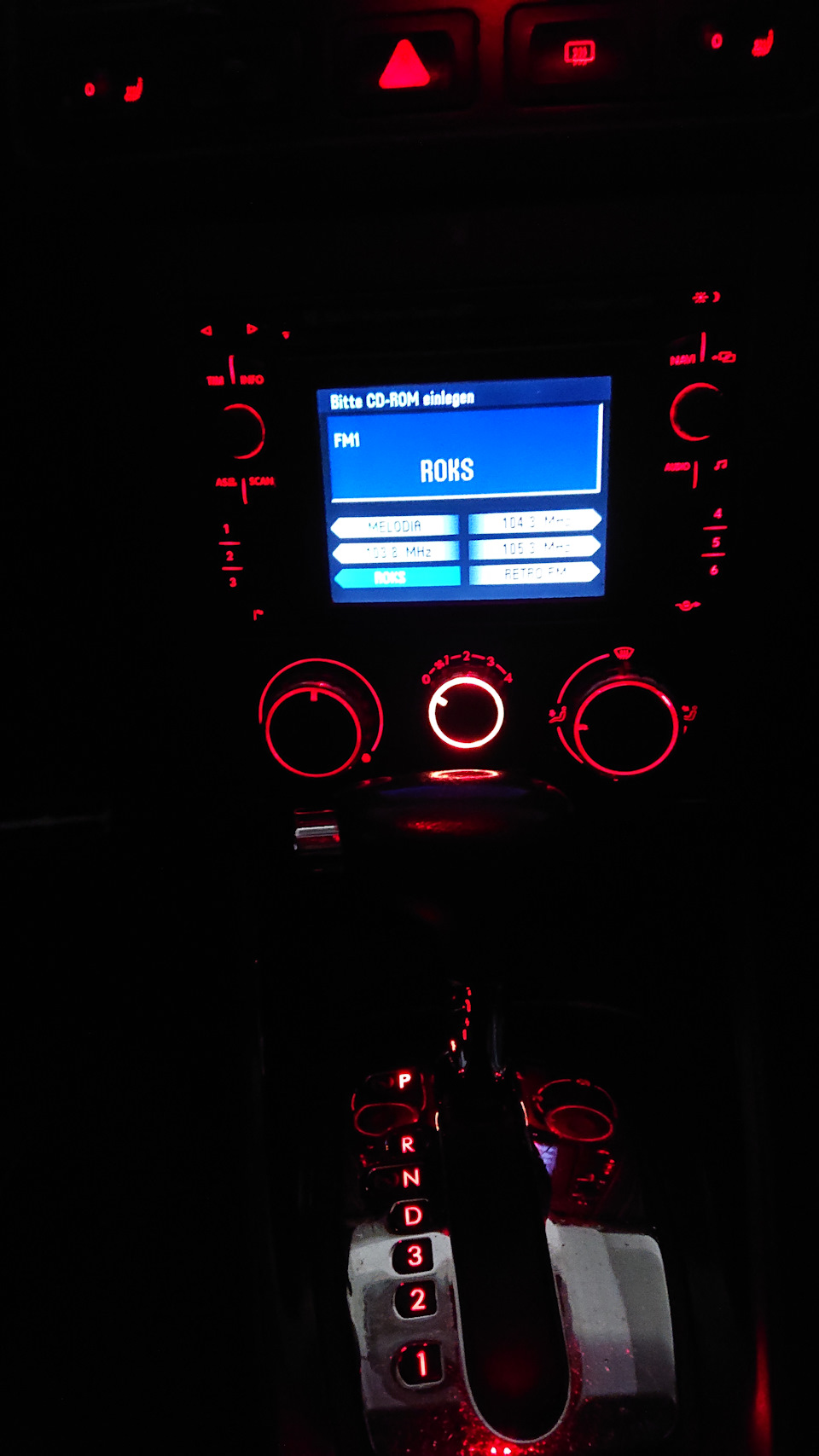

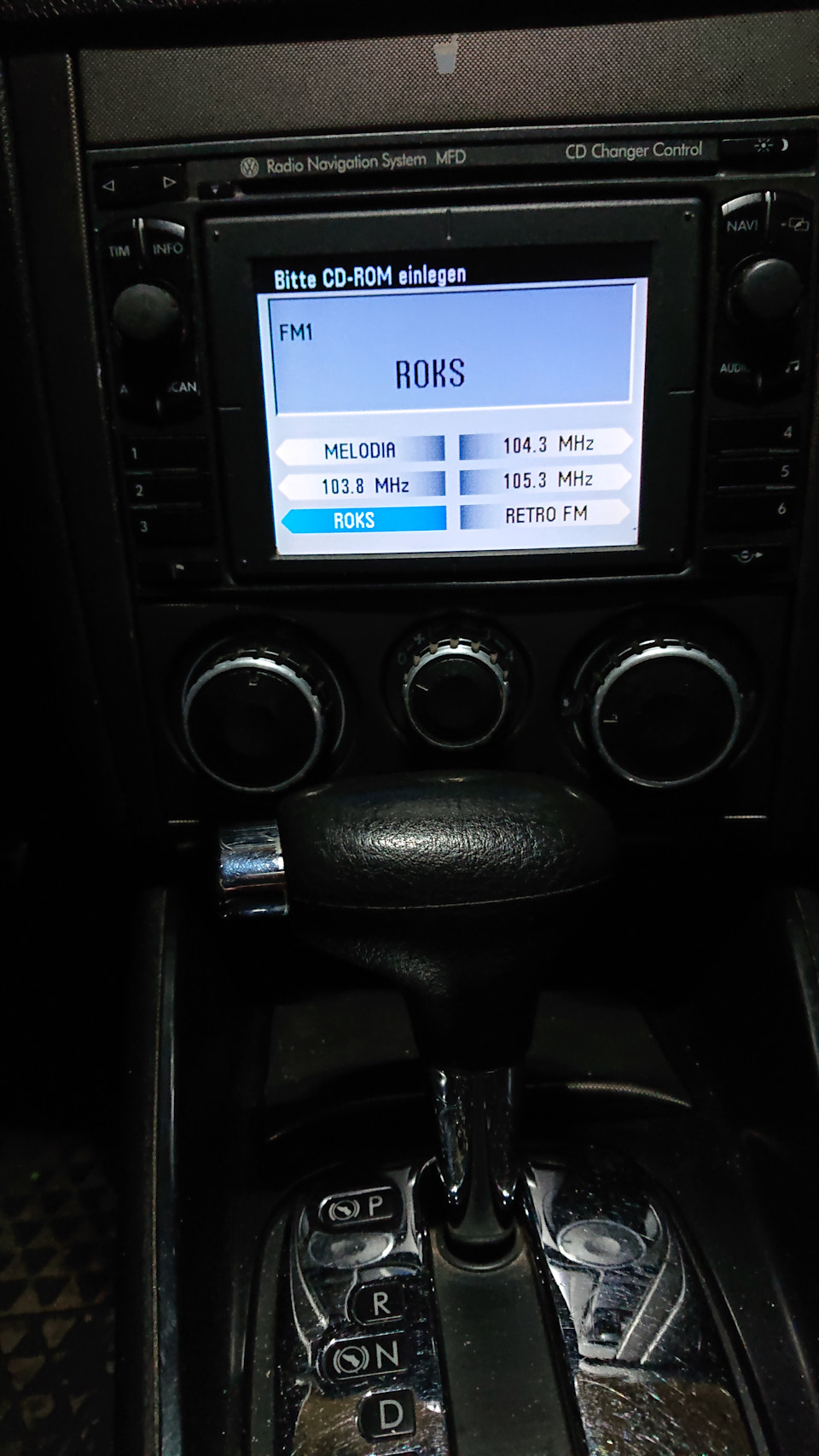

На перепайку світлодіодів із зелених на червоні на свій RNS Вікживи — вік навчайся! Або розповідь про те, як я купував RNS- ки ...я вирішувався довго, але так і не наважився. Просто потрапила наочі RNS MFD з потрібною підсвічуванням в ідеальному стані. Ну івсе, була куплена і встановлена))).

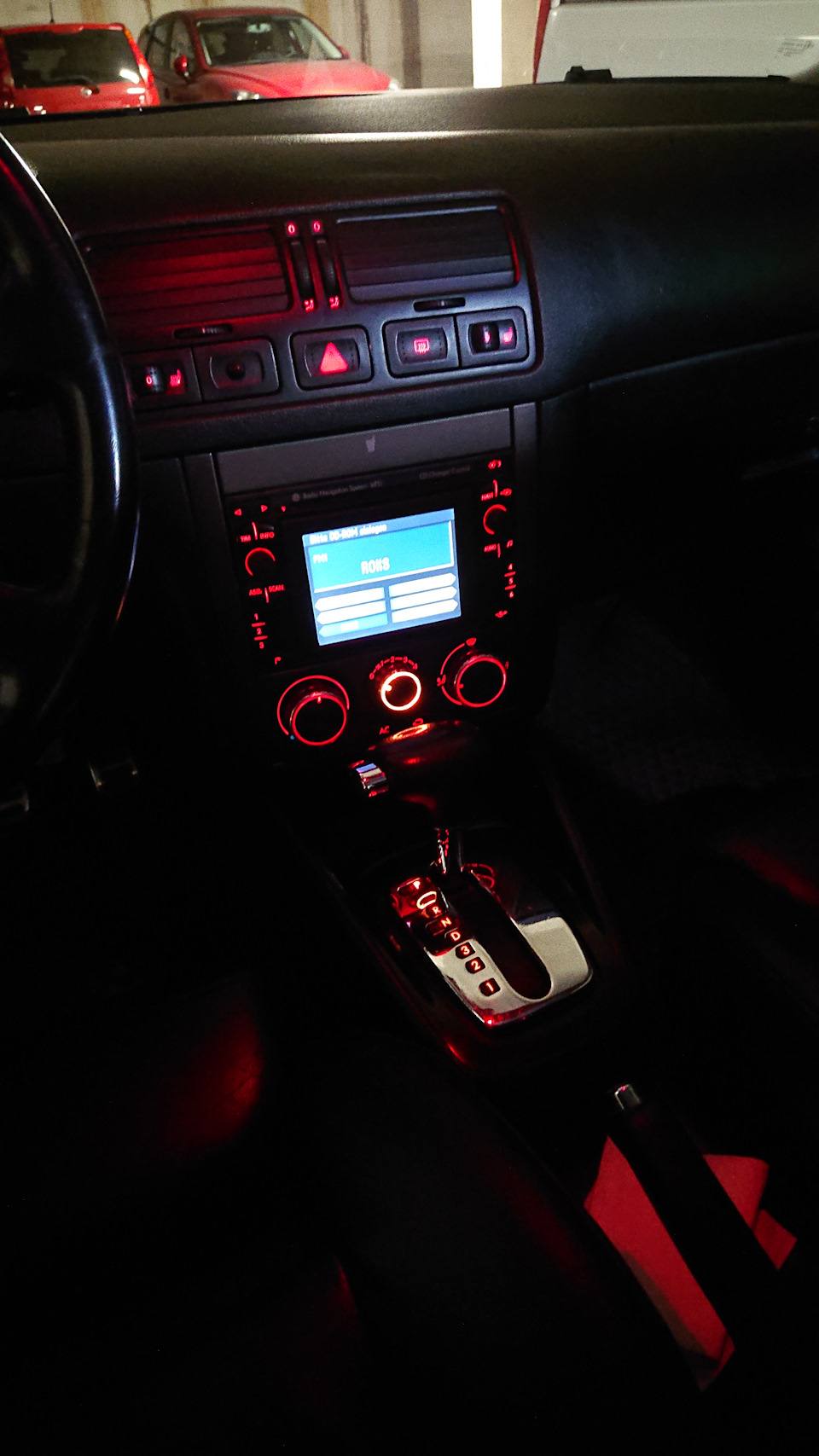

(тепер все гармонійно та естетично).
Але ще з часів "зеленої" магнітоли мусолила очі відсутністьінформації у найвищій частині дисплея приладки.

Запчасти на фото:260173
>

Треба виправляти! І ось у суботу зібравши всі необхідні компоненти вкупу поїхав у гараж до DIMITROFF З метою усунути цейнедолік.
Разієм у RNS MFD з шматочками проводки, якого у мене зрозуміло небуло

Проводи з пінами діставалися з роз'ємів проводки придбаної нарозбиранні.

Тут варто зазначити, що проводка з гольфу 4-го покоління, аленапевно чи приладка на тому гольфі була 919 і там інші фішки дляпідключення приладки і трохи інші піни. Або ж це дорестайловийгольф, і там все перераховане вище відрізняється від мого. Для менеце стало сюрпризом. Але не таким, щоб справа стала. Піни неідеально, але підійшли, дроти по квітам були підібрані Далі всепрокидаємо "через верх" для контрольної перевірки.

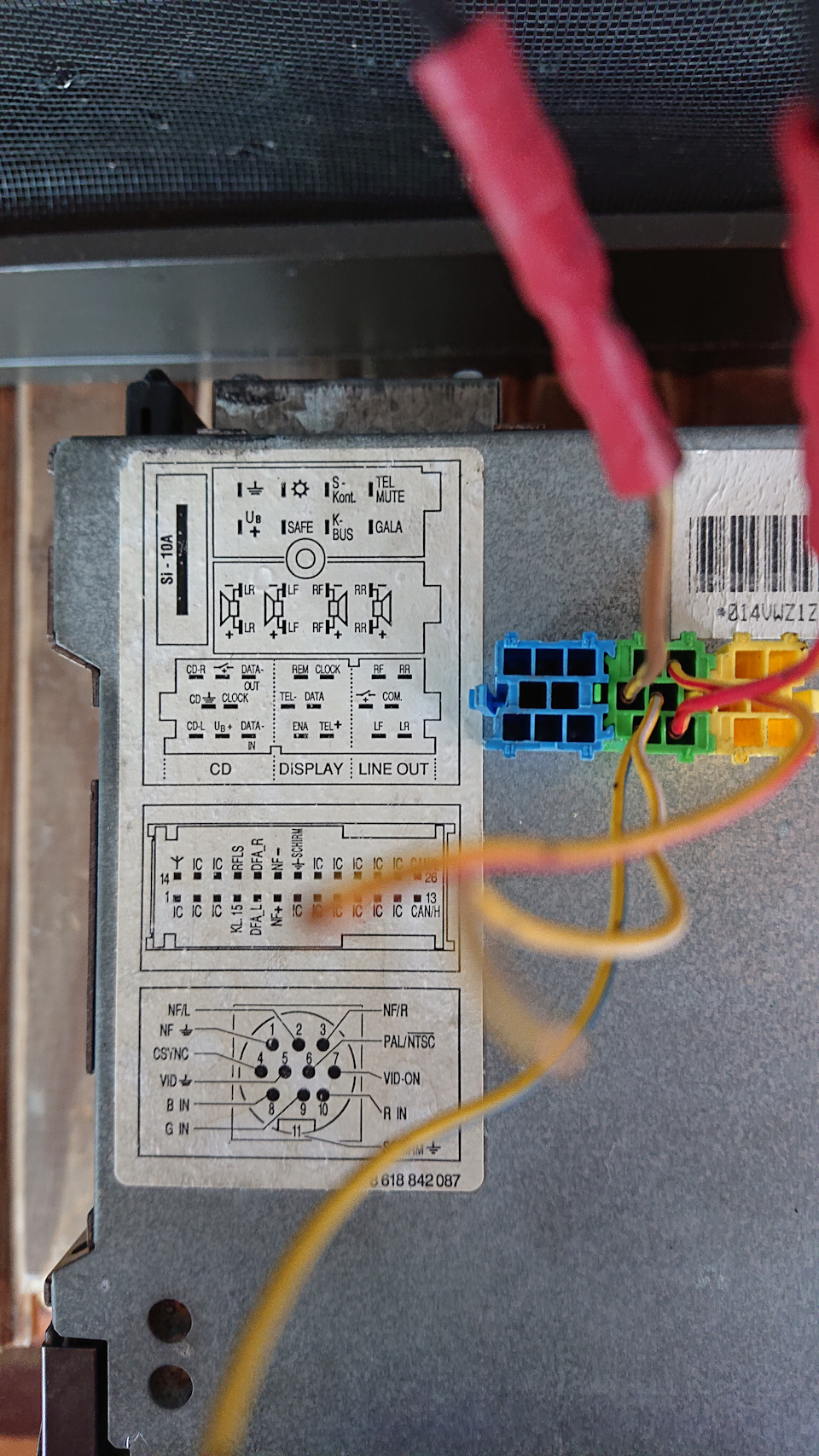

Тепер за схему підключення. Вона наступна
Зелена фішка приладки < -> зелена фішка роз'єму miniISO вмагнітолі
30 < -> Displ clock
31 < -> Displ data
32 < -> Displ ENA
Далі перекодуємо приладку та магнітолу. Уся інформація з кодуваннядокладно описана Тут, за що Lanky величезне спасибі.
Мені довелося перекодувати тільки приладку, тому що в магнітолі вжевсе було зроблено як треба.
<

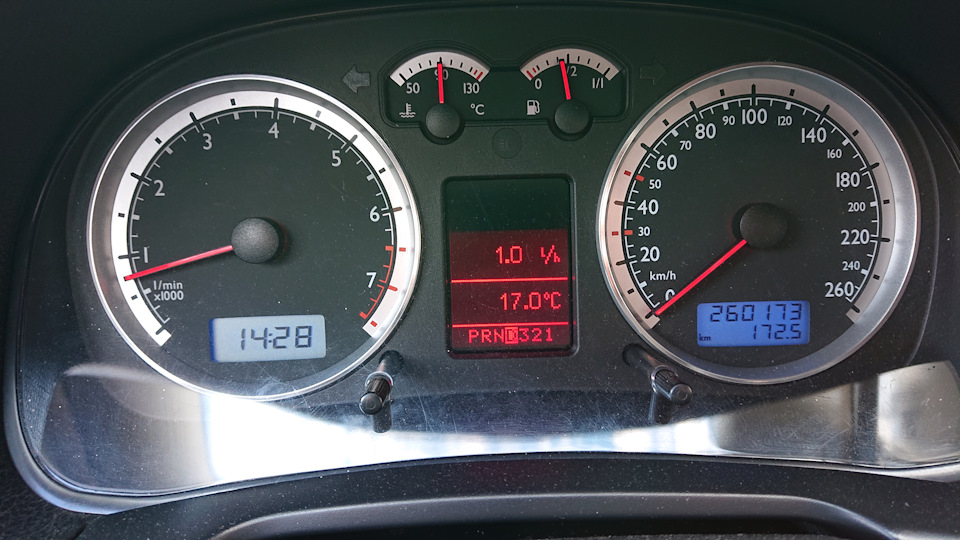

І все є

Все відображається, в тому числі ЯТУР. Всі помилки, які з'явилися ітрошки пестуємо себе під улюблене Радіо РОКС

Як завжди, висловлюю величезну подяку за допомогу чудовій людиніDIMITROFF
Всім добра і здоров'я!
