Ну от і я трохи "осучаснив" свою ракету, тепер буде чим зайнятися впробках :)
Влітку мені попався" повний набір 3го синка, включаючи 80%-ийшматок підторпедної проводки, за прийнятні гроші, ну я і нестримався ... Так ця коробка припадала пилом 2 місяці на лоджії, інарешті, в ці вихідні я зважився на установку. Але деякі деталіопишу.
Міняв я свій старий блютуз-калькулятор синк1.1, тому особливих зміну проводці робити не довелося, тільки зупинив трохи ідоповнив.

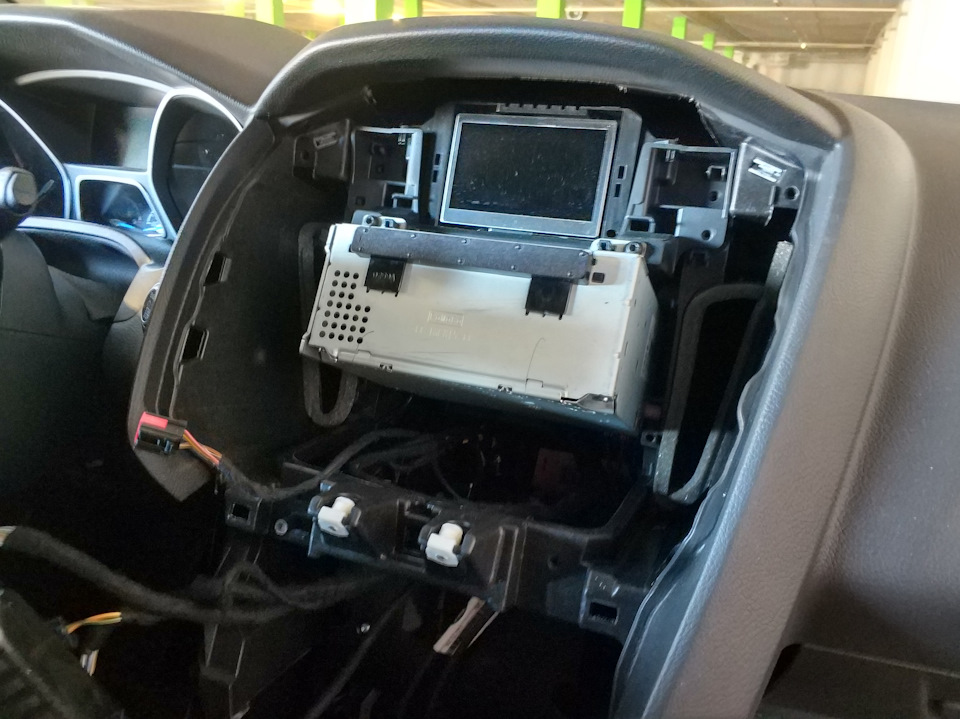

в процесі вилучення.
Отже, що перепинував:
Роз'єм APIM:
> Мікрофон
5 - 12
6 - 13
I-CAN
16 - 19
/>
17 -> 20
З FCDIM в APIM:
SWC
7 -> 46
10 -> 47
З FCDIM в ICP (панель кнопок):
MM-CAN — необхідно подовжити проводку
4 - 7
5 - 4
Також доповнив в APIM:
Media hub power
8 -> 1 pin в хабі
37 -> 4 pin в хабі
Ось і все :)
Так само, виявилося що кабель GPS вже прокладений у проводці домодуля антени на даху, необхідно було лише підключити кабель досинка, і поміняти модуль антени (на що у мене вже не вистачилотерпіння, тому що треба знімати стелю та частину обшивки).

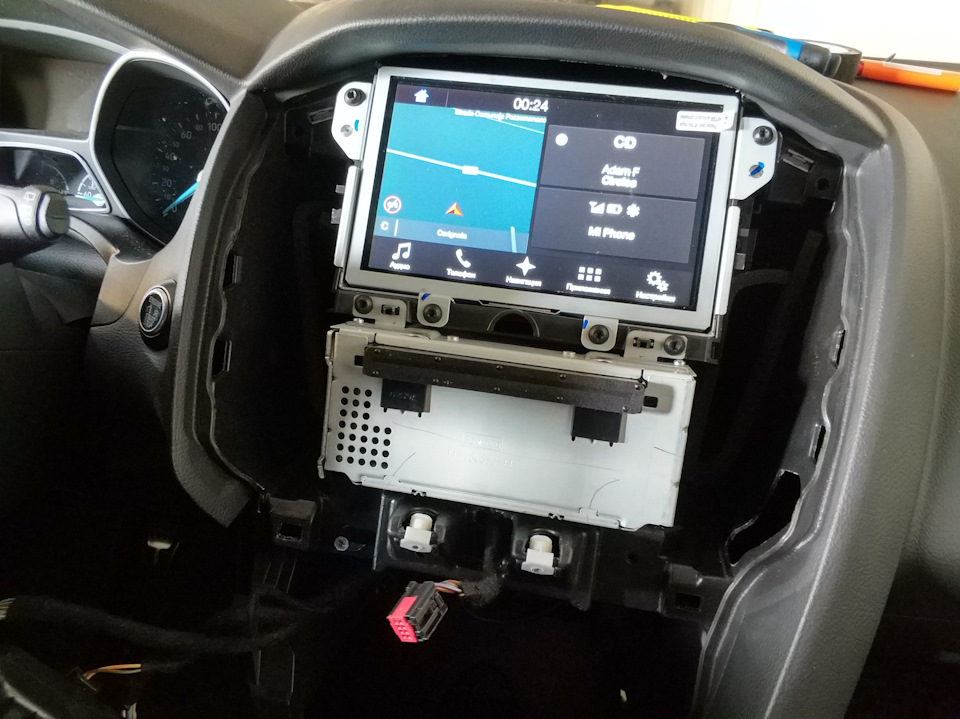

перший тестовий запуск
> Перший запуск пройшов вдало, та й взагалі проблем практичноне було. Навіть помилок ніяких не випало (ну окрім не підключеноїGPS антени :)).
Єдиною дрібною проблемою було те, що голосові підказки та звук прителефонному дзвінку виводився на центральний динамік, якого у мененемає. Але проблема вирішилася лише скиданням ACM (! ), безбудь-яких змін конфіга.
Медіа хаб теж поки не змінив, андроїд авто працює і з простим, хібащо зарядка слабка...

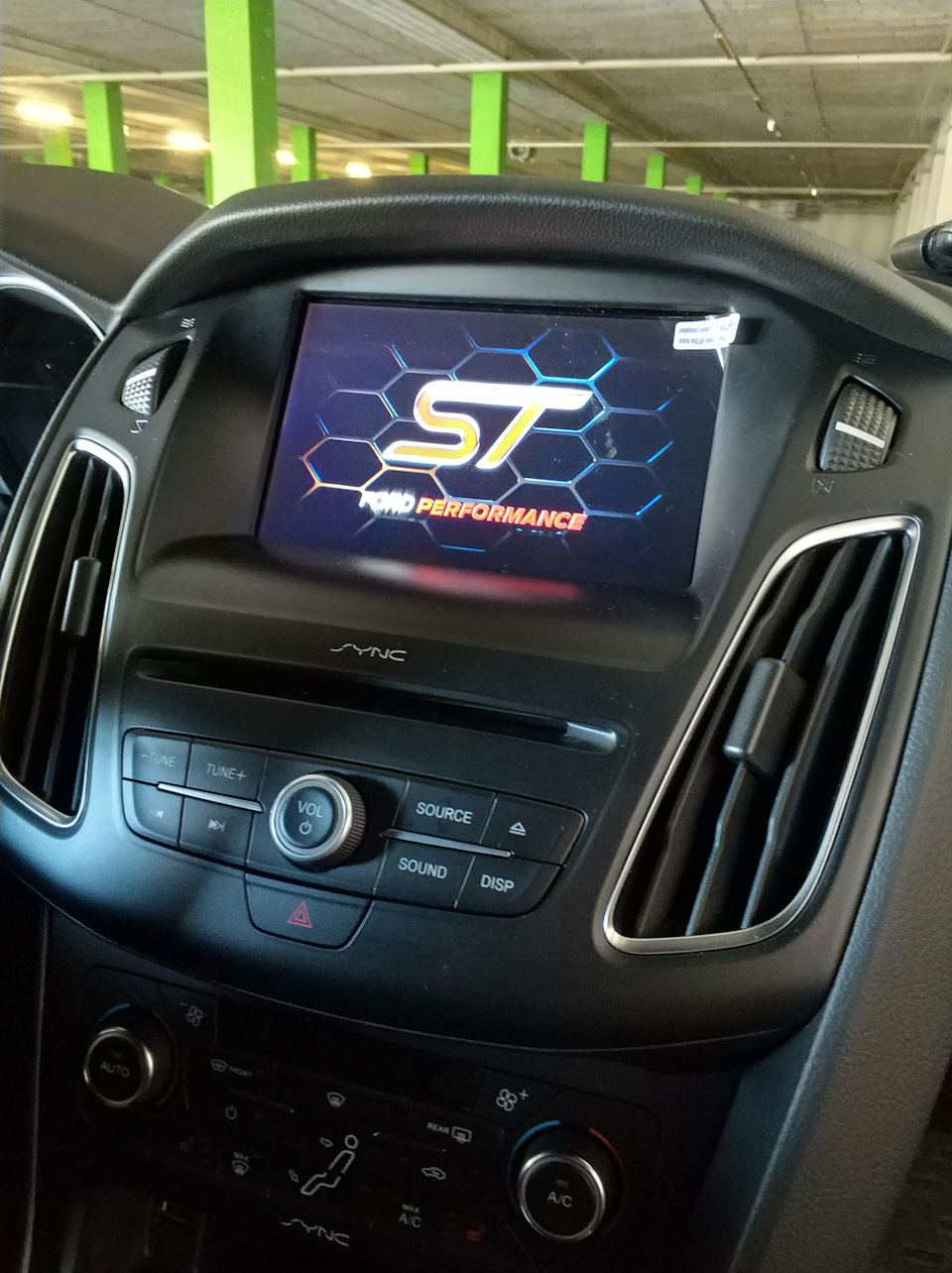

результат
Коментарі9
Крутий інсталл!) У тебе гпс модуль у стоку був? У мене комплектація бізнес зі штатним синк 1 . у 2010 році))) не знаєш чи підходить штатний гпс модуль від синка 1 до синка 2? ньому управління кліматом?)
Так, гпс модуль повинен бути в стоку, інакше без нього не буде працювати авто emergency call при дтп sync1.1А в 3м синку вже свій вбудований гпс є, але під нього довелося поміняти блок антени на даху. (Мені пощастило що цей блок був у комплекті і гпс...
Та ніби все так і є, дивитимуся конфіг.
привіт, а у тебе немає такої проблеми при відкриття дверей екран горить білим, поки не заведеш машину?
ні, не було такого. при відкритті дверей запускається заставка, потім екран тухне доки запалення не включиш або сам синк вручну. може у тебе невірний код заставки? або немає ресурсів.
та ось би розібратися, я сам ставив синк 2, може якось від 3 го відрізняється, проводку готову купував у Дениса безпаніки, начебто все правильно підключив і конфіг зробив у фокксі, причому такі теми з білим екраном на форумі зустрічав але до ладу нія...
я сам і робив все за інструкціями до синк 2, але у мене була ще рідна проводка до синка 3 в комплекті, тому підглядав ще там. Виявилося робити треба навіть менше ніж у 2м синку - не потрібен MS CAN, SDL і не треба переставляти піни з основного ACM в ...
у мене новеро стояв, з його роз'єму взяв тільки дроти на мікрофон і все, все відстальне було в проводці Дениса, просто підключився до шин ...
ну тоді я дивився б у бік конфігурації
