Замикання люка від сигналізації - Гольф 3

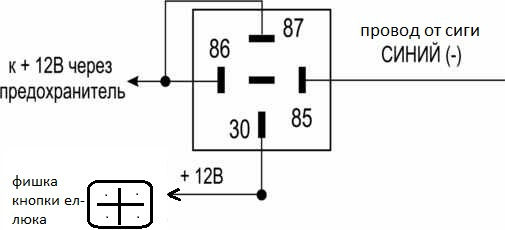

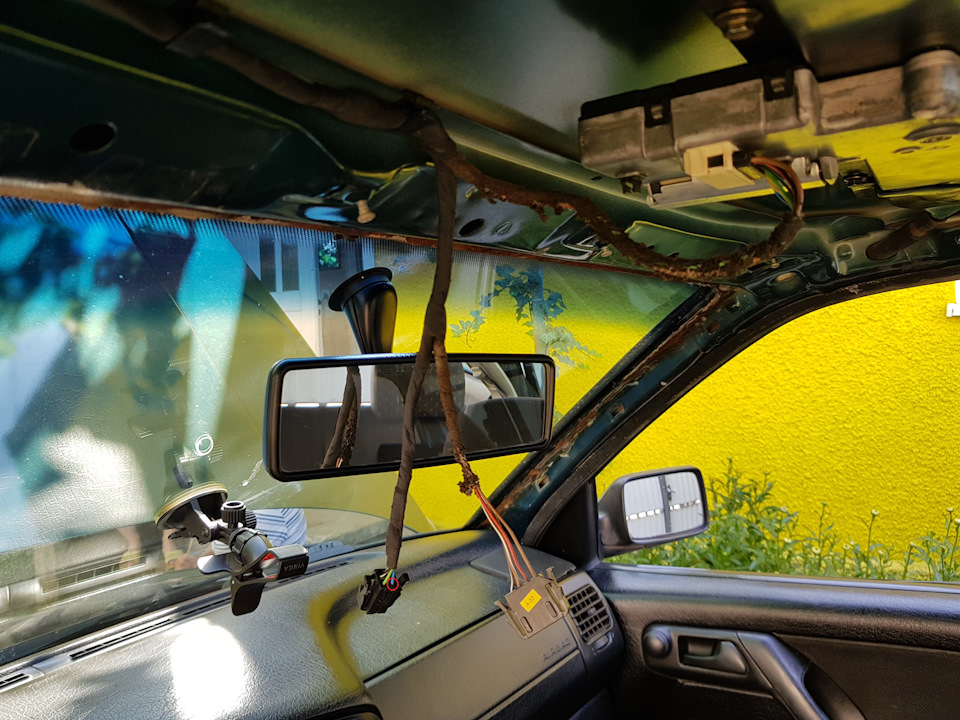

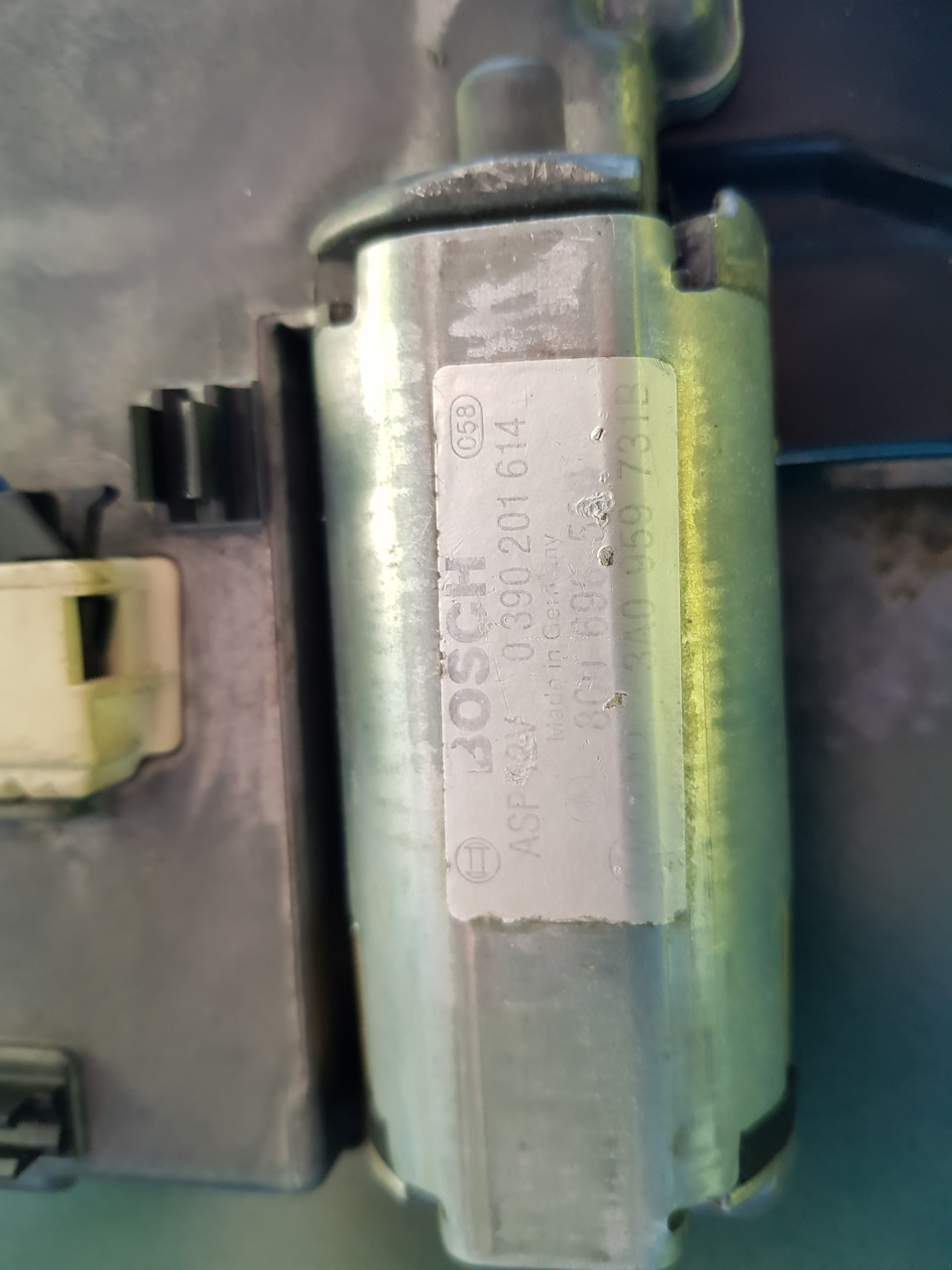

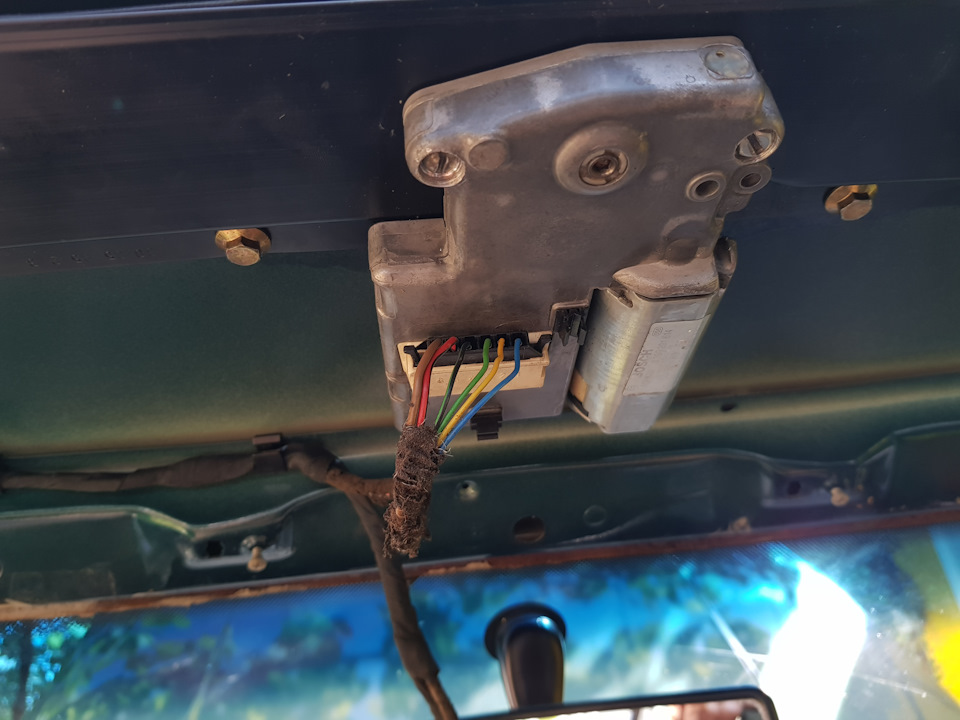

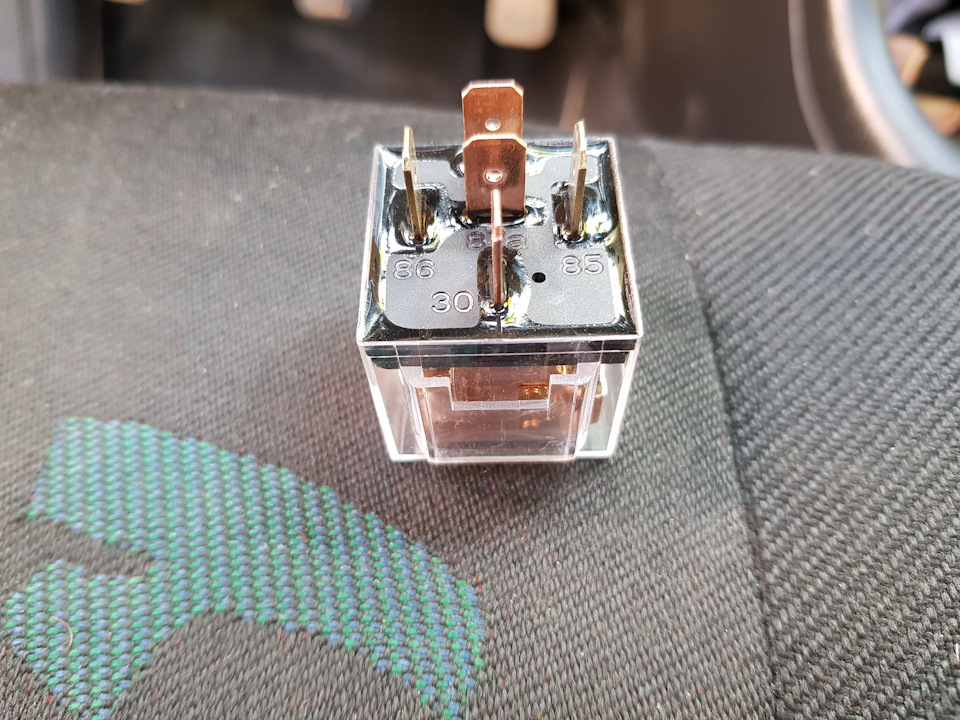

Отже, ділюся виконаною роботою! Так як ніхто по суті невідгукнувся з питання з закриванням люка від сигналізації на ГольфВаріант, або Гольф 3, вирішив шаманити сам... Почитавши конкретноінструкцію сигналки, і подумавши приступив до реалізаціїзадуманого.З купленого тільки 5-ти контактне реле (фото) і контактипроводів.З прочитаного стало ясно, потрібно провід сиги з виходомдругого каналу, і налаштувати його на постійну функцію замиканнявікон.З інструкції виходить це синій (-), але нам потрібен (+)! Дляцього куплено реле, і є схема підключення з інструкціїсигналізації, але для пейджера, але це не змінює суть…Запрограмувавши провід сиги на 30 сек, перейшов до наступногозавдання. Продзвонити контакти фішки кнопки дверцята люка, потрібнознайти провід на якому з'являється +12Вт при закриванні люка, вмоєму випадку це - синій провід (фото) Далі за схемою зреле:Перероблена схема з інструкції до сигналізації Виділив провідфішки кнопки — червоним кружком сам движок люка. Прикрито! ))))Свіжі перетягнуть! Ось власне результат -
