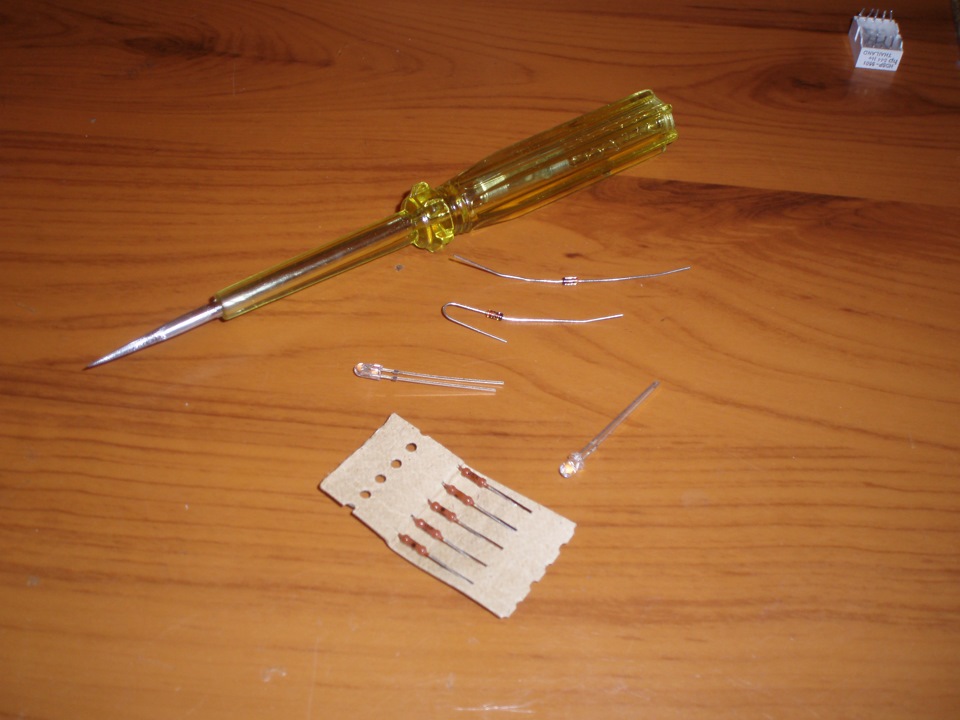

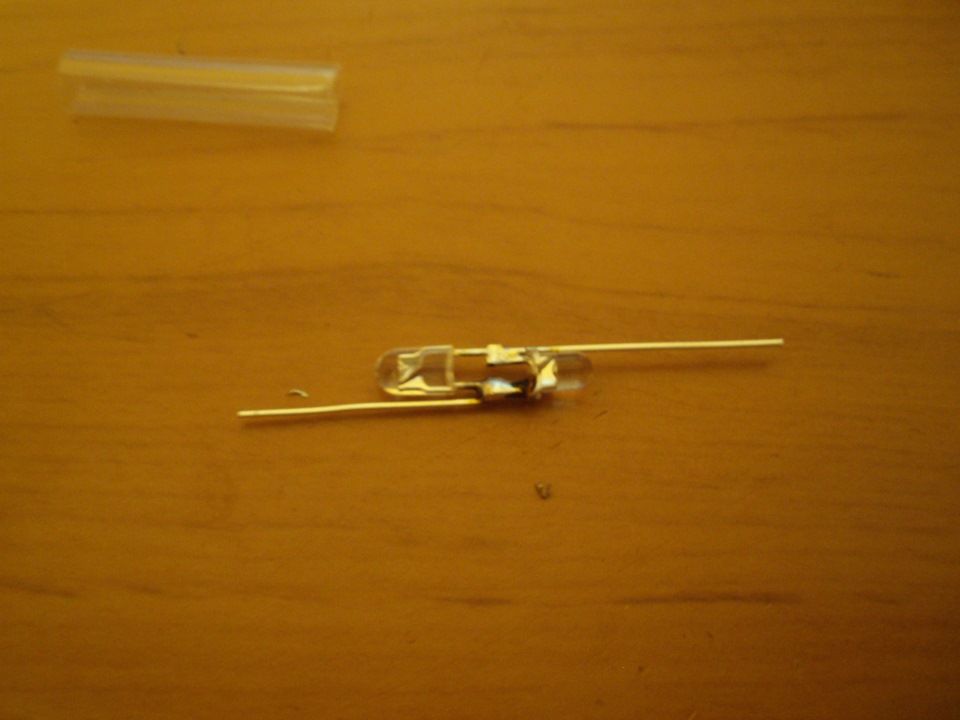

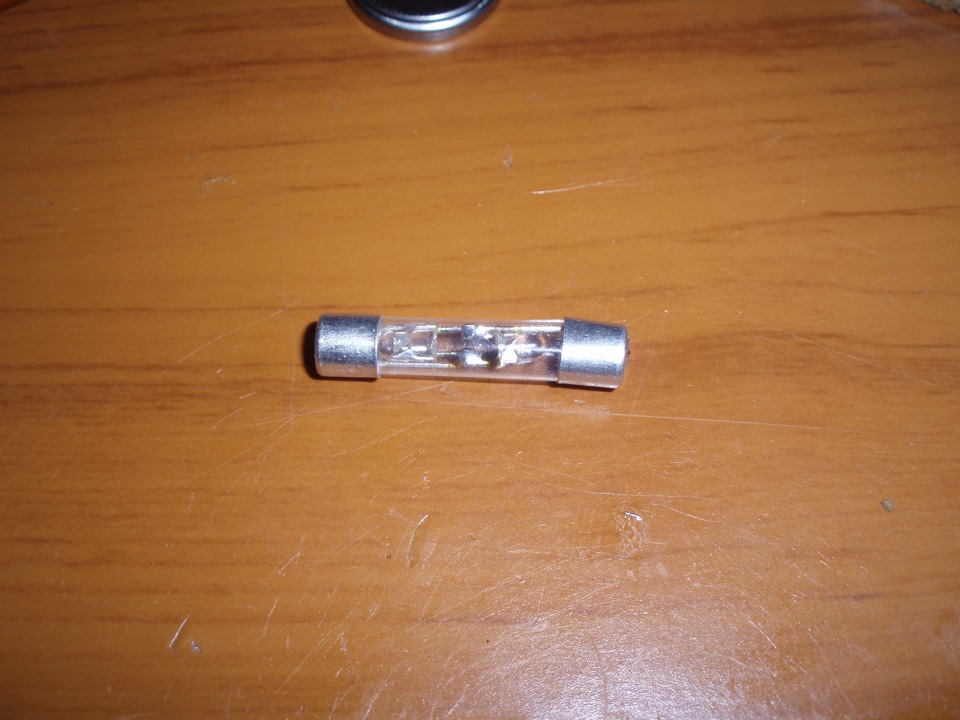

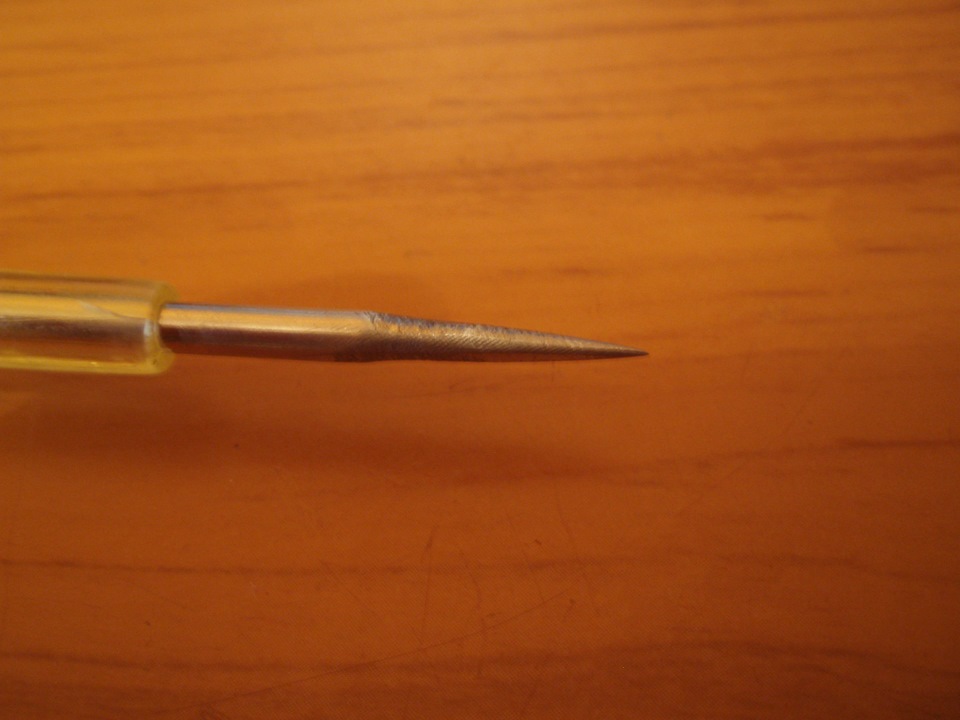

Оскільки маю проблеми з електрикою і без пробника ніяк не обійтисявирішив отримати цей гаджет ) На базарі з продаваних нічого несподобалося тому вирішив сморячити сам. narod.ru/shemi/pa/p.htm! івирішив робити її! Купив китайський індикатор викрутку за 5 грн., заточив на наждаку. Купив детальки ще 5 грн і вперед! Що вийшло нафото))) Як себе поведе потім відпишуся!
Коментарі14

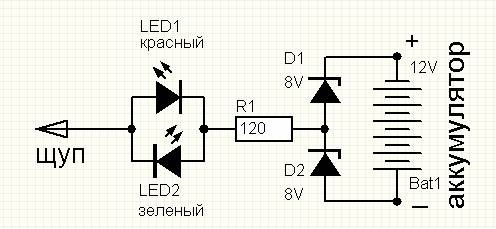

Здрастуйте, підкажіть невчу R1 - резистор 120 Ом, а D1 і D2 що?
D1 та D2 це стабілітрони на 8 вольт
Спасибі
Запитуйте питання ) пристрій працює непогано
А стабілітрони для чого потрібні? не можна без них зібрати цю схемку?
не без них не можна буде коротке між + і - батареї так само вони беруть участь у проходженні струмів від щупа до + або - батареї залежно яка полярність на щупі. Швидше за все можна поміняти на діоди але тоді світлодіоди поставити 12 вольтові і підібр...
Просто хоча б схемку замалюй тоді) або інші схеми знаходив там безпосередньо світлодіод з резистором.
Трохи не зрозумів що саме замалювати? Можна і безпосередньо світлодіод з резистором і просто лампочку 12 вольтову, тільки тицятимеш з плюсу на мінус щоб дізнатися яка полярність на щуп приходить, а в даному варіанті виходить до харчування підключився...
Ось я і не хочу що б була підключена до ланцюга постійно. Хочу провід з кракодилом і контрольну. І 2 світлодіод.
Так ця схема так і працює збирай та експлуатуй ))) навіщо вигадувати велосипед коли його давно придумали.
просто у тебе на схемі акумулятор. але на жодному фото не спостерігаю його.
Так я не робив крокодили на акумулятор, а зробив роз'єм під прикурювач. Ті ж 12 вольт акумулятора, мені так здалося зручніше. А на фотках демонстрація на столі від лабораторного блоку живлення.
Класна річ однак,Поясни будь ласка, що кольори свічення викрутки означають,Червоний-?синій-?
Спс)! Червоний якщо на дроті + синій якщо корпус - якщо глухо то нічого Зручно в проводці колупатися)!
