Підсвічування приладки ЗАЗ 110557

Всім привіт, у мене як і у багатьох звичайна таврійська приладка, сама проста, без тахометра. Як тільки купив, і їхав вперше ввімкнувсвітло, але позначення не бачив зовсім Ніякого дня.Я було подумавщо вона зовсім не світитися, навіть уночі. Але побачив що простопросто у мене працює всього одна лампочка підсвічуванняспідометра.Як то вирішив зняти і поміняти лампочки на діодні, алевсе рівно їх не вистачає.
Подивившись безліч бортжурналів у людей, вирішив і собі такезробити.
Я вирішив поставити діодну стрічку, в електриці я рукожоп ще той, так що не судіть суворо, і не треба мені писати що було б простішезробити так і так, я НЕ електрик, і всяких штучок незнаю.
І так ПОЯСНЕННЯ ДЛЯ ЧАЙНИКІВ таких як я
Зараз я по пунктах розповім:
1-Нам потрібно залізти під торпеду щоб відкрутити тросспідометра.
2-Відкрутити 4 гвинтики спереду, за кермом./p>
3-Витягнути приборку на себе, і від'єднати 2 коси від приборки (умене червона та біла)

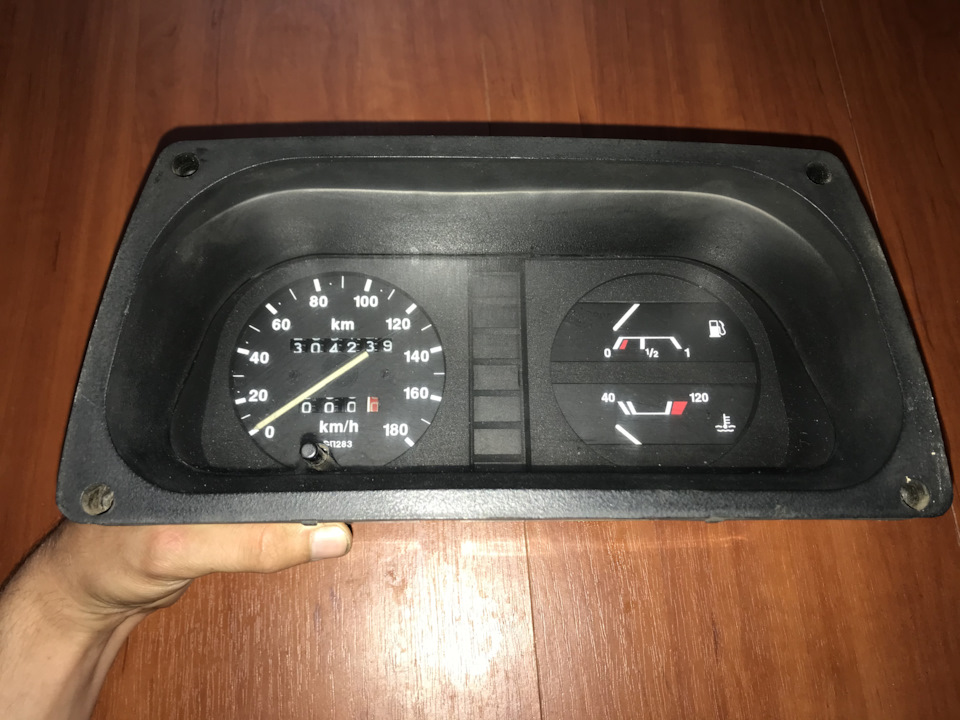

ВІД ПРИЛАДКУ В РУКАХ ФОТО-1
< /p>
Фото 1

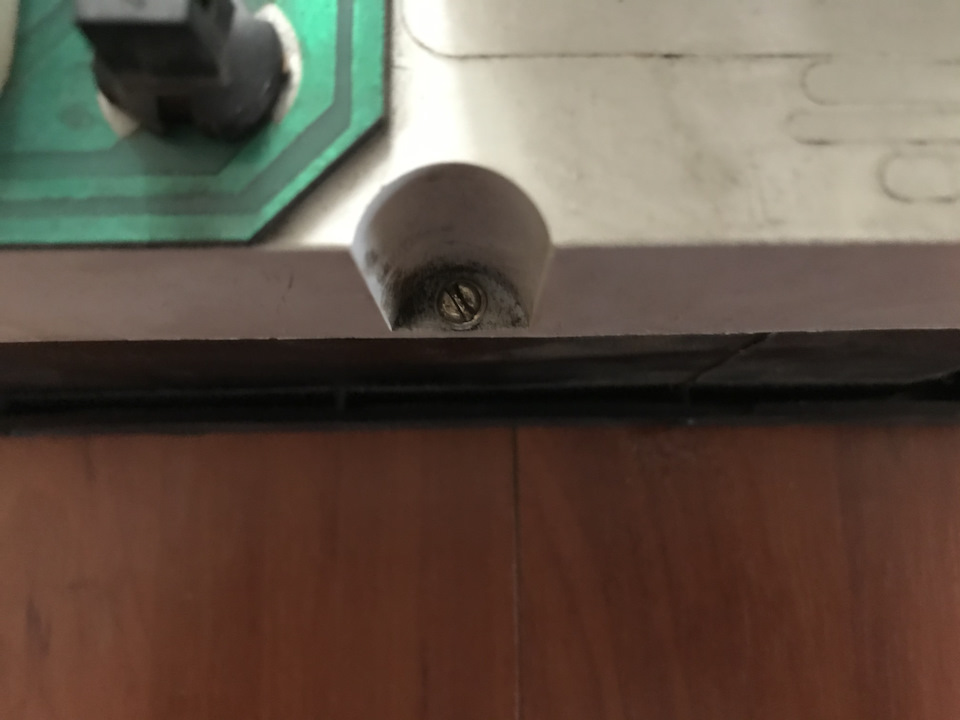

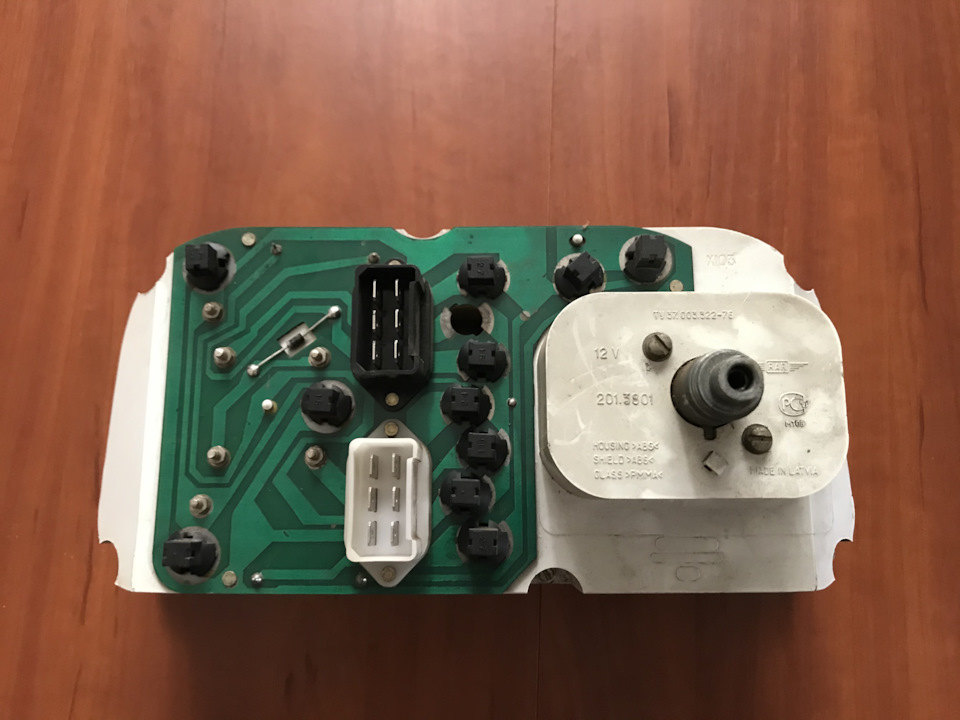

4-крок нам потрібно відкрутити 6 гвинтиків по задньому корпусупанелі приладів (фОТО 2-3)

Фото 2
Фото 3

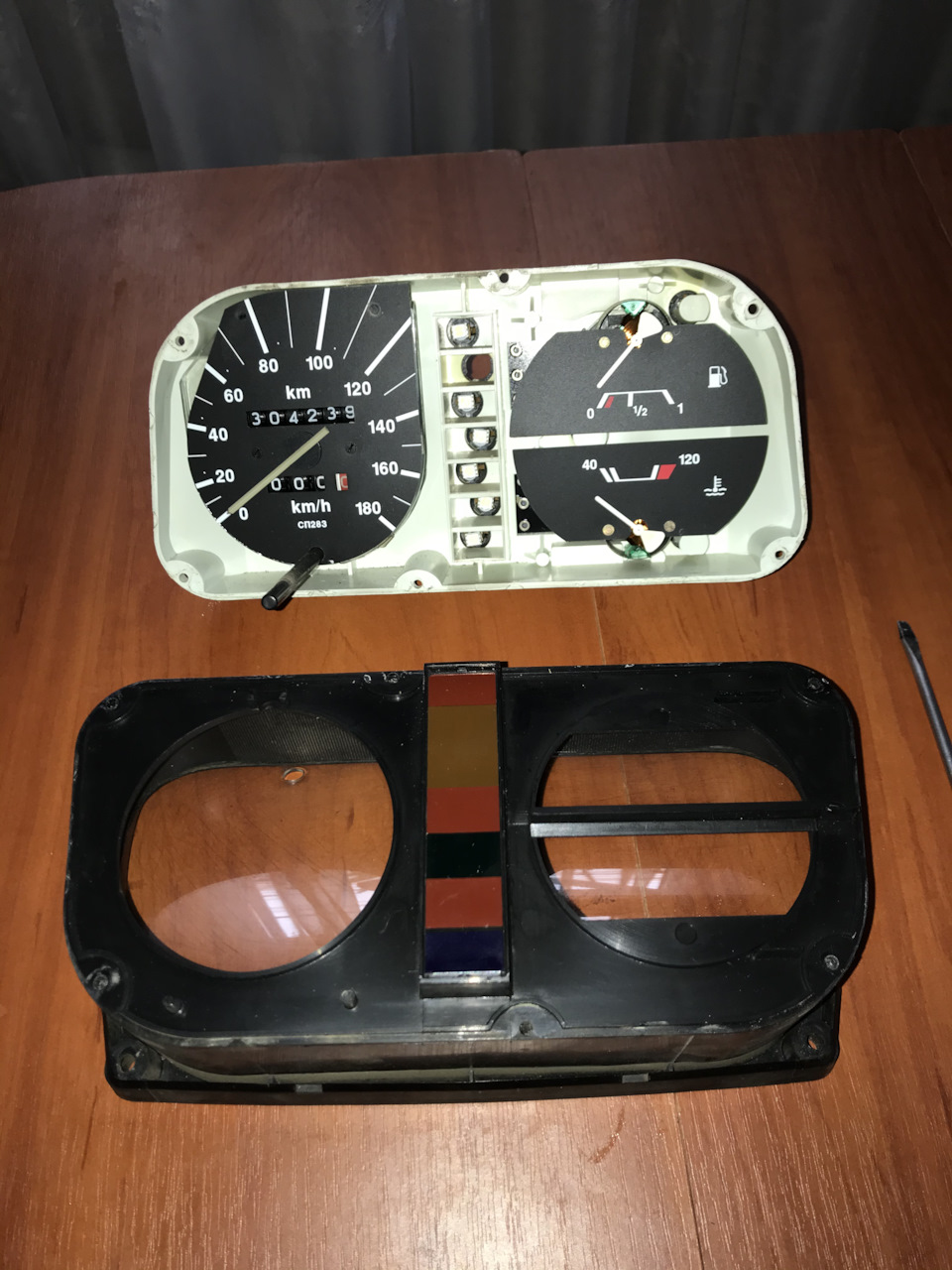

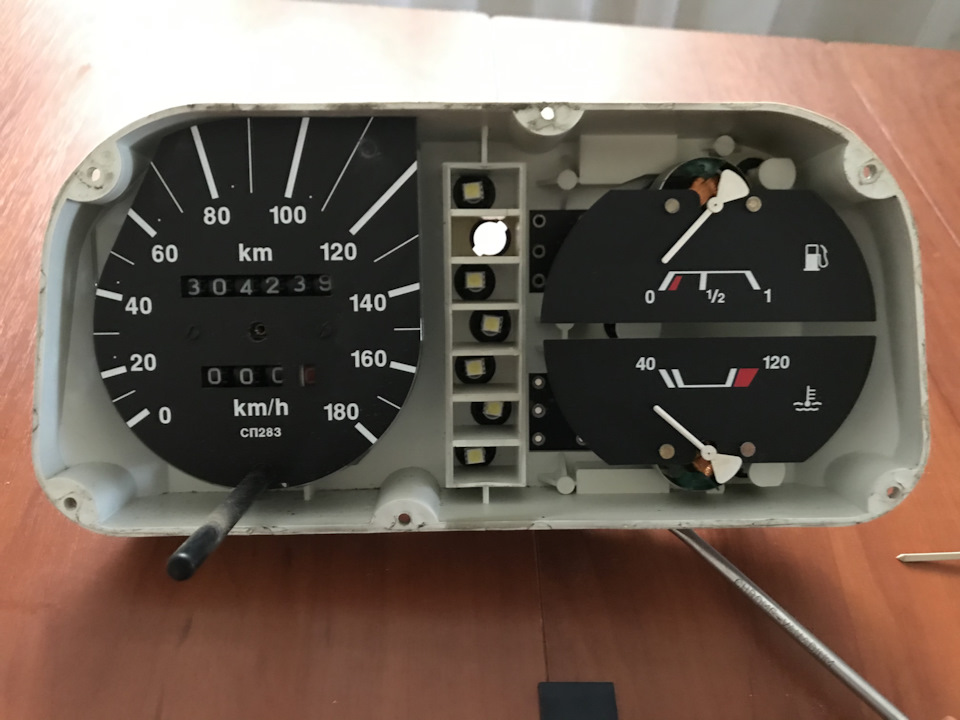

5-все це розібрати, вроздріб, і так у нас панель розібрана (фОТО4-5)
Фото 4
Фото 5
6-кому не зручно відкручуємо 2 гвинтики спідометра (фОТО 6)
Фото 6
6-крок. Тепер нам потрібно 6 шматочків діодної стрічки по 3 діоди, це як на мене найкращий варіант, що б не світило в очі вночі. 7крок. Що припаюємо дроти до діодів.( я паяв перший раз у життірадянським паяльником, і в мене вийшло, значить і в тебе вийти8-крок. Терер доведеться помучитися, вивести дроти на задню плату, і приклеїти діоди по корпусу (фОТО 7-8)
Фото 7
Фото 8
Перевірили все працює, можна припаювати до плати.ВЕРХНІЙ-ПЛЮС, НИЖНІЙ-МІНУС!
(фОТО 9)
Фото 9
Знаю знаю, на початку сказав що для чайників тому пояснюю якперевірити чи працює це все. Відріж кінець кабелю, застроми врозетку і буде тобі 12Вольт! .
Не став здирати плівку, мені так сподобалося більше, синій іззеленим, якщо замучить, відірву!
Ось так світить днем, увечері ще не перевіряв!

> Ні**я це ще не кінець, зі спідометром все зрозуміло. Тепер пролампочки індикаторів! Поставив туди діоди, вони продаються недорогі. Вони примхливі їм треба строго плюс і мінус, перевіряв деплюс де мінус зарядкою, потім через фішки чи світять, ну і намайбутнє коректором позначив плюс! Зараз кину розпинування фішки.> Позначив плюс
Розпинування фішок, тут і перевіряти треба, чи це всепрацює

Всім дякую, кому не ясно, пишіть я поясню.
