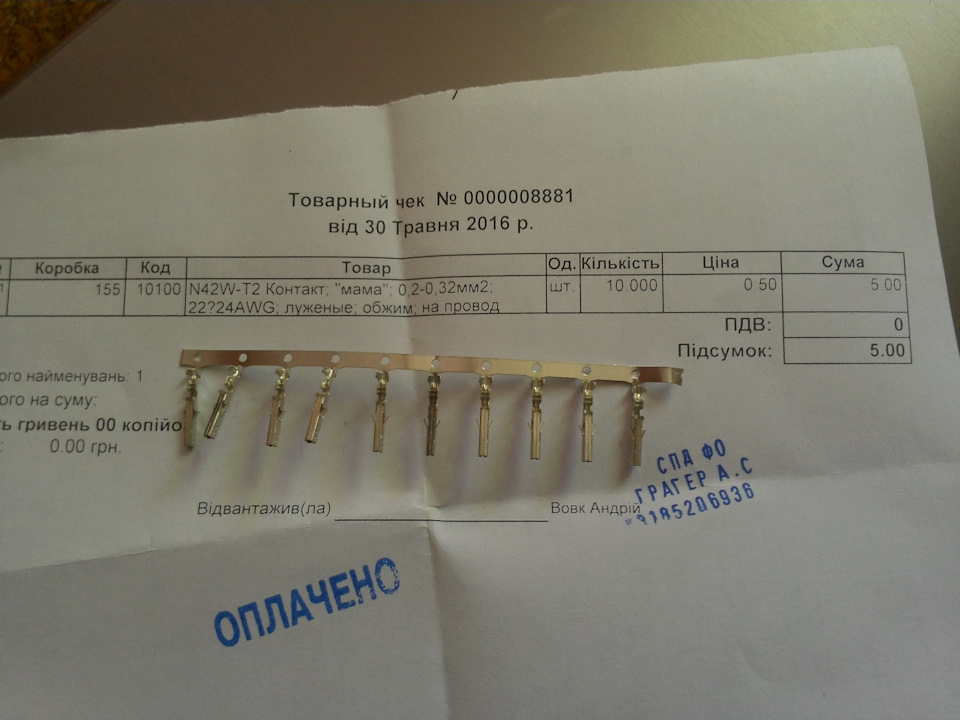

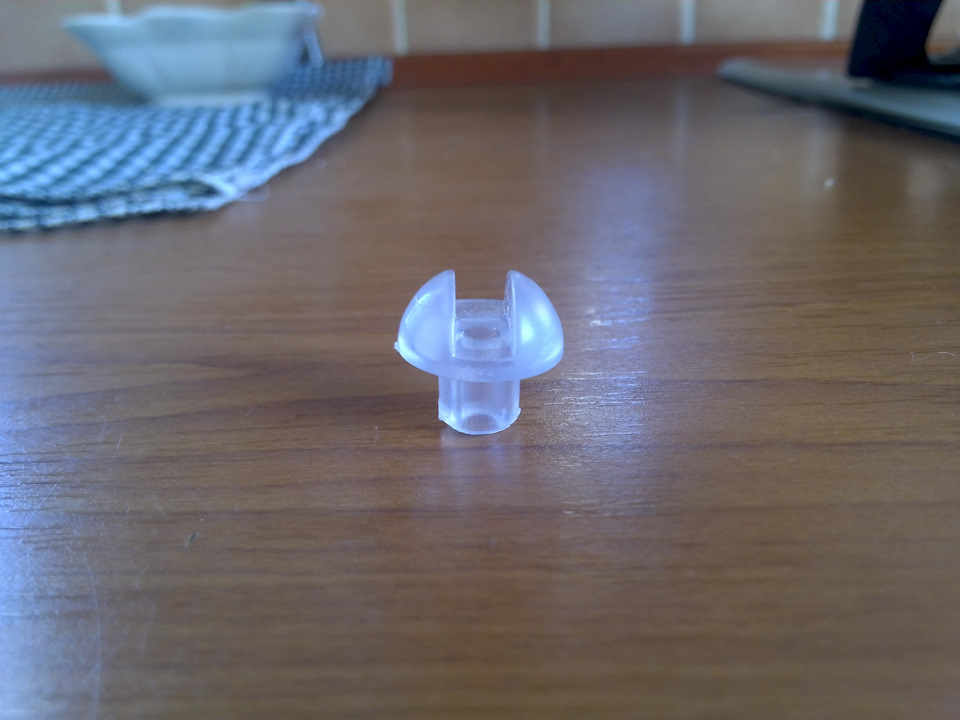

Крім цього, на відміну від зазначених вище інформаційних посилань, я не використовував покупних китайських ліхтариків, так якрозсіювач у кожних дверях люб'язно наданий нам виробником, світлодіоди та проводи (не товщі 0.5 мм кв- не влізуть у конектори)купити не складає труднощів, а побачивши ціну на Екзисті наконтактні піни фольксвагена (0.3 дол за 1 шт), я знайшов схожі по0.2 дол за 10 шт. Були у мене в наявності Основним критерієм робітбуло досягнення максимального результату при мінімальних фінансовихвитратах і прагнення до дотримання культури електротехнічних робіт.це зручніше робити пластиковими лопатками і починати з задніх, потім передню пасажирську, а вже потім водійську, так би мовити поускладненню техпроцесу. Крім того, проводка у водійській зарозміщенням кардинально відрізняється від інших дверей - вона напластиковій дверній карті, а на решту - на самих дверях. Це важливопід час монтажу. І ще, піни у вказаних посиланнях по задніх дверяхне збігалися з тим, що в мене запрацювало. Це теж варто врахувати.Перед тим як почати роботу, варто активувати описані вище функції, інакше важко буде контролювати кінцевий результат перед складання.Черговий раз повинен сказати за це спасибі Руслану Як розсіювач дляпідсвічування кишень я використовував як заготівлі. Що вони у менебули, вони виконані їх прозорого пластику, у внутрішній отвірідеально вставляється діод та їх легко обробляти. Болгаркою абонаждачкою зносимо сферичну частину до товщини приблизно 1 мм, потімдошліфовуємо або матуємо нульовкою. Заготовка по розсіювачі Діодтеж матуємо. Отриманий ліхтарик щоб не світив надто яскраво яобклеїв плівкою Оракал серії 8500 сірих дверей, можна дунути фарбоюз балона, можна залишити так як є. Готовий виріб Досить літер, розбираємо задні двері. Знімаємо роз'єм. Косу з двома діоднимиблоками (один із трьох червоних світлодіодів та один із одиночногобілого) паяємо заздалегідь.На кожну двері йде 3 по 1 мрізнокольорового дроту (два + і загальний -), 3 піна, 1 діоднийблок, 1 одиночний діод і все обмотане волохатою ізолентою.
Коса з діодними модулями
>
Вставляємо піни в роз'єм. Увага! 4 гніздо-загальний мінус, 13гніздо-+на кишені, 14 гніздо-+ на підсвічування відкриття дверей.Це зовсім не так, як описано у засланнях. Перевіряємо. Привідкритих дверях повинні світитися червоні діоди, при включенніфар-білий. - фіксуємо волохатою ізолентою, стяжками по монтажнихмайданчиках із найближчого магазину електротоварів. Спосібкріплення червоних діодів будь-який з доступних - у моєму варіантідля передніх і задніх дверей він різний, але обидва працюють. Місцемонтажу підсвічування кишень-всередині кишені. Так вважаю найбільшоптимальним-напрямок світла зверху в кишеню вимагає більшоїяскравості і може відволікати вночі від дороги. Свердлю всерединікишені отвір, в нього вставляю розсіювач, в розсіювач світлодіод.Збираю обшивку задніх дверей. Підсвічування кишені
Розбираю обшивку передньої пасажирської. Там інший роз'єм, але піничітко як за посиланням - 17 + кишеня, 18 + двері, 19 - загальний.Перевіряємо аналогічно, фіксуємо косу на двері. Усерединупінопластового каналу червоного ліхтарика закладаємо фольгу абодзеркальний пластик для кращого розсіювання світла. Модуль давяскравіше Фольга Монтуємо розсіювач діода підсвічування кишені.>
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"увага! 4 гніздо-загальний мінус, 13 гніздо-+на кишені, 14 гніздо-+на підсвічування відкриття дверей. Це зовсім не так, як описано узасланнях. Перевіряємо. При відкритих дверях повинні світитисячервоні діоди, при включенні фар-білий. - фіксуємо волохатоюізолентою, стяжками по монтажних майданчиках із найближчогомагазину електротоварів. Спосіб кріплення червоних діодів будь-якийз доступних - у моєму варіанті для передніх і задніх дверей вінрізний, але обидва працюють. Місце монтажу підсвічуваннякишень-всередині кишені. Так вважаю найбільш оптимальним-напрямоксвітла зверху в кишеню вимагає більшої яскравості і можевідволікати вночі від дороги. Свердлю всередині кишені отвір, внього вставляю розсіювач, в розсіювач світлодіод. Збираю обшивкузадніх дверей. Підсвічування кишені
Розбираю обшивку передньої пасажирської. Там інший роз'єм, але піничітко як за посиланням - 17 + кишеня, 18 + двері, 19 - загальний.Перевіряємо аналогічно, фіксуємо косу на двері. Усерединупінопластового каналу червоного ліхтарика закладаємо фольгу абодзеркальний пластик для кращого розсіювання світла. Модуль давяскравіше Фольга Монтуємо розсіювач діода підсвічування кишені.>
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"увага! 4 гніздо-загальний мінус, 13 гніздо-+на кишені, 14 гніздо-+на підсвічування відкриття дверей. Це зовсім не так, як описано узасланнях. Перевіряємо. При відкритих дверях повинні світитисячервоні діоди, при включенні фар-білий. - фіксуємо волохатоюізолентою, стяжками по монтажних майданчиках із найближчогомагазину електротоварів. Спосіб кріплення червоних діодів будь-якийз доступних - у моєму варіанті для передніх і задніх дверей вінрізний, але обидва працюють. Місце монтажу підсвічуваннякишень-всередині кишені. Так вважаю найбільш оптимальним-напрямоксвітла зверху в кишеню вимагає більшої яскравості і можевідволікати вночі від дороги. Свердлю всередині кишені отвір, внього вставляю розсіювач, в розсіювач світлодіод. Збираю обшивкузадніх дверей. Підсвічування кишені
Розбираю обшивку передньої пасажирської. Там інший роз'єм, але піничітко як за посиланням - 17 + кишеня, 18 + двері, 19 - загальний.Перевіряємо аналогічно, фіксуємо косу на двері. Усерединупінопластового каналу червоного ліхтарика закладаємо фольгу абодзеркальний пластик для кращого розсіювання світла. Модуль давяскравіше Фольга Монтуємо розсіювач діода підсвічування кишені.>
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"стяжками по монтажним майданчикам із найближчого магазинуелектротоварів. Спосіб кріплення червоних діодів будь-який здоступних - у моєму варіанті для передніх і задніх дверей вінрізний, але обидва працюють. Місце монтажу підсвічуваннякишень-всередині кишені. Так вважаю найбільш оптимальним-напрямоксвітла зверху в кишеню вимагає більшої яскравості і можевідволікати вночі від дороги. Свердлю всередині кишені отвір, внього вставляю розсіювач, в розсіювач світлодіод. Збираю обшивкузадніх дверей. Підсвічування кишені
Розбираю обшивку передньої пасажирської. Там інший роз'єм, але піничітко як за посиланням - 17 + кишеня, 18 + двері, 19 - загальний.Перевіряємо аналогічно, фіксуємо косу на двері. Усерединупінопластового каналу червоного ліхтарика закладаємо фольгу абодзеркальний пластик для кращого розсіювання світла. Модуль давяскравіше Фольга Монтуємо розсіювач діода підсвічування кишені.>
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"стяжками по монтажним майданчикам із найближчого магазинуелектротоварів. Спосіб кріплення червоних діодів будь-який здоступних - у моєму варіанті для передніх і задніх дверей вінрізний, але обидва працюють. Місце монтажу підсвічуваннякишень-всередині кишені. Так вважаю найбільш оптимальним-напрямоксвітла зверху в кишеню вимагає більшої яскравості і можевідволікати вночі від дороги. Свердлю всередині кишені отвір, внього вставляю розсіювач, в розсіювач світлодіод. Збираю обшивкузадніх дверей. Підсвічування кишені
Розбираю обшивку передньої пасажирської. Там інший роз'єм, але піничітко як за посиланням - 17 + кишеня, 18 + двері, 19 - загальний.Перевіряємо аналогічно, фіксуємо косу на двері. Усерединупінопластового каналу червоного ліхтарика закладаємо фольгу абодзеркальний пластик для кращого розсіювання світла. Модуль давяскравіше Фольга Монтуємо розсіювач діода підсвічування кишені.>
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"усередину пінопластового каналу червоного ліхтарика закладаємофольгу або дзеркальний пластик для кращого розсіювання світла.Модуль дав яскравіше Фольга Монтуємо розсіювач діода підсвічуваннякишені. >
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
"усередину пінопластового каналу червоного ліхтарика закладаємофольгу або дзеркальний пластик для кращого розсіювання світла.Модуль дав яскравіше Фольга Монтуємо розсіювач діода підсвічуваннякишені. >
Діод у розсіювачі
Збираємо.
Тепер водійські двері, до складнощів яких ми вже морально готові імаємо певний досвід. Все також як з пасажирської, тільки монтажкоси на пластикову карту дверей.
Водійська особлива! пінопласт.
На пінопласті
Перевіряємо, збираємо.
Розсіювач у кишені дверей стороннім тілом не виглядає і вдень налампочку взагалі не схожий. Зате вночі свою функцію виконуєчудово-світло монохромний розсіяний, в очі не ріже.
Яскравість підсвічування регулюється синхронно по всій машині. Ну ачервоний на дверях видно здалеку. На ідеал не претендую, варіантиреалізації можливі й інші. Оцінюємо.
Коментарі3
Цікава ідея ))) ! Візьму на озброєння))) Буду думати ...
відмінна робота! чекаю відпустки і повторюватиму цей подвиг)
Неспішно двічі по 4 години ...
