Колись, коли зробив відкривання багажника з сигналки, відразувирішив зробити і з кнопки.
Кнопку можна розмістити де руці зручно +з можливістю відкрити збоку пасажирських дверей (до стік важеля звідти не дотягнутися)…коротше, зручно.

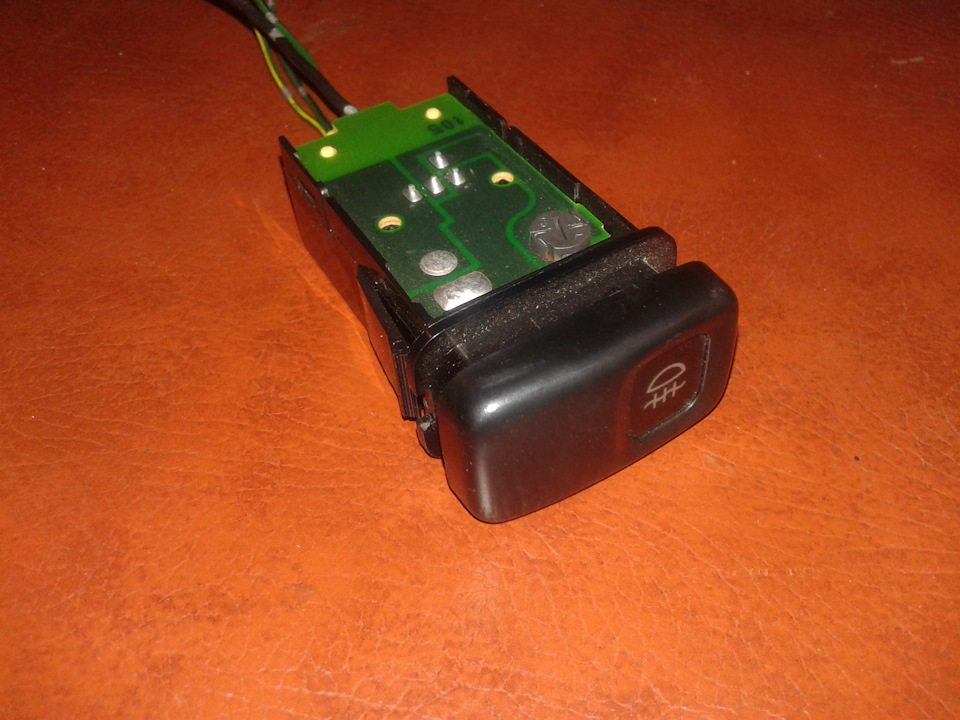

По початку кнопка була якась під руку попалася, просто врізана взаглушку. Не фен-шуйно)) І ось нарешті зробив нормальну кнопкустандартного вигляду. Купив кнопку заднього протитуманного тому щовона не запитова, ні в кого не ламається, А, значить, коштуєнайдешевше.Можна і від обігріву скла взяти ... Вона навітьзручніше, там клеми більше, але мені знайшлася така. Ціна кнопки100 грн і пересил за рахунок продавця.
< p>

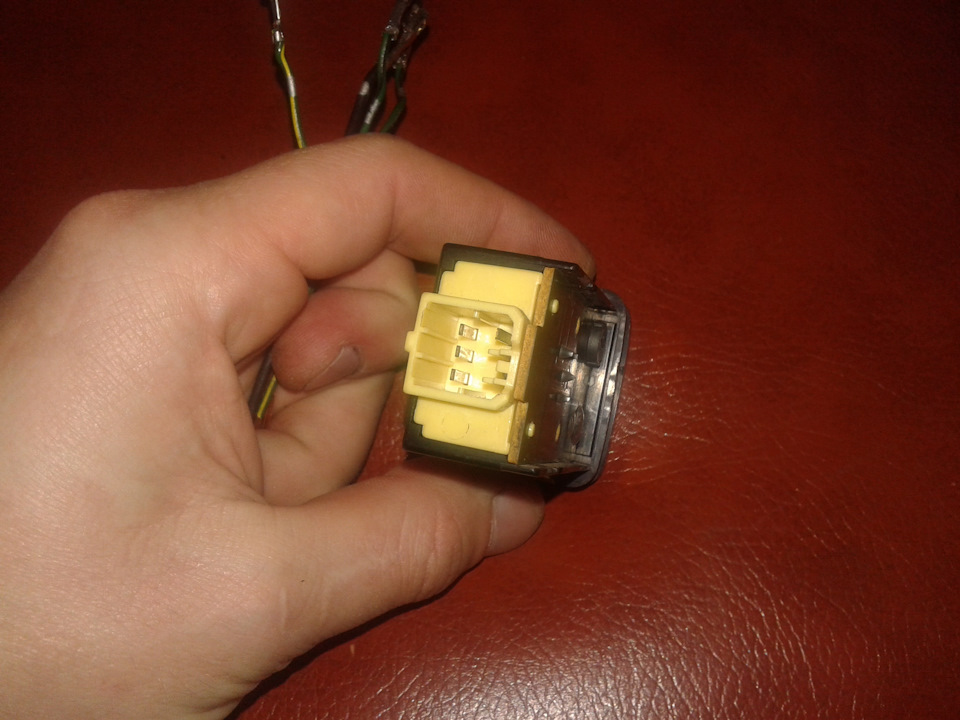

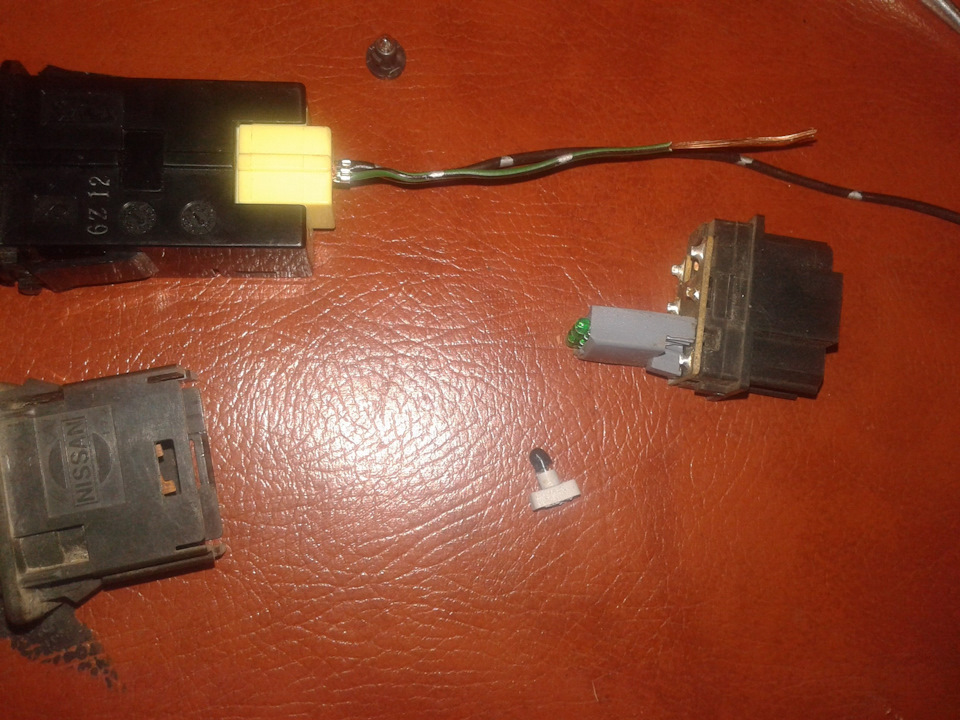

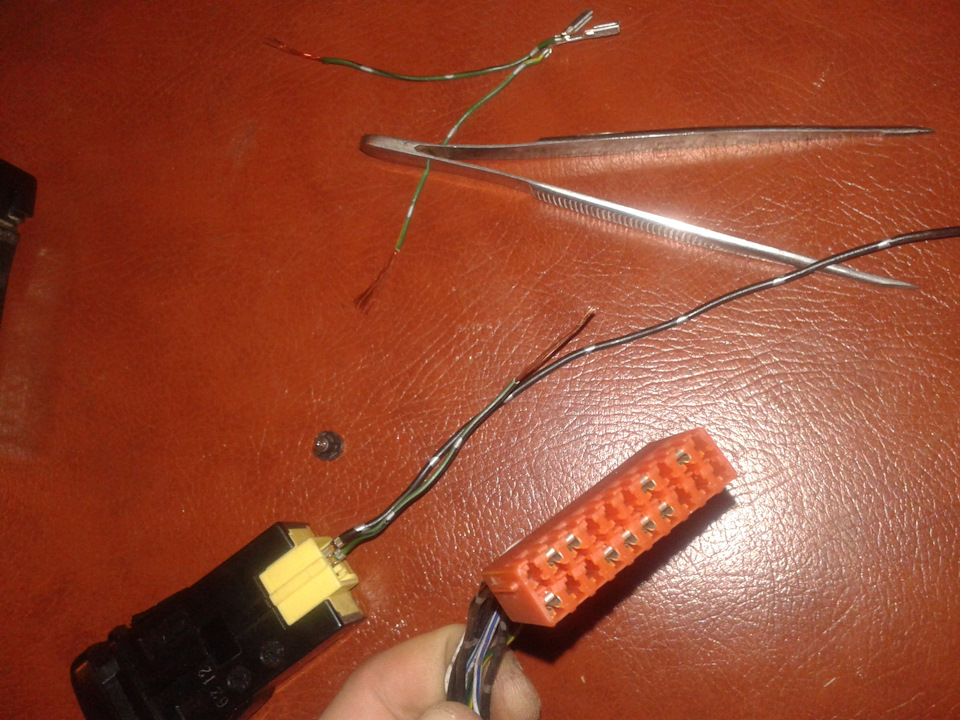

В ідеалі, купити кнопку відразу з роз'ємом, але, тому що мені такещастя не випало (може потім докуплю як буду на розборі) то знайшову загашнику якийсь іномарочний роз'єм і взяв у нього 4 маленькихпіна "мама". Далі, виявилося, що лампочка підсвічування згоріла.Перерва купу всяких авто перемикачів, ледве знайшов із робочоюмікро лампочкою… витяг з якоїсь ніссанівської кнопки електрокоректора. Далі, потрібно позбавитися фіксатора кнопки, що б у їїне було фіксованого натиснутого положення.
Розібрати кнопку досить легко. Головне, не втратити кульку тапружинку під нею. Саме воно не схильно розлітатися на всі боки, алевсяке буває))) Виймаємо сам фіксатор, він не потрібен.
p>
В принципі, можна всім цим і обійтися, але я не люблю коли всепросто… починаємо ускладнювати собі життя! ))
Кнопка не буде достатньо ніштякової, якщо вона стоятиме навідкритті багажника, але матиме символіку ПТФ! З коробочки CD дисказробив кілька скель для своєї індикації, пофарбував чорним (фарбував в один шар, а треба в два! ) і акуратно гострим шиломподряпав значок багажника. Так, на словах воно просто, але це лютийгемор і треба робити дуже акуратно. Я спершу пофарбував другунепотрібну половинку коробки, на ній попрактикувався, а потім уженамалював фінальний варіант. Ось че вийшло:Далі приклеїв надвосторонній скотч, благо, він сам по собі білий.
Обрізав надлишки та вклеїв у кнопку
Тепер можна переходити до машини…
Підсвічування взяв від кнопку обігріву скла, дроти червоний тачервоний/чорн.Смуга. Вийняв з роз'єму піни, підмотав дроти докожного і засунув назад.
Звичайно ж, під'єднав два дроти управління.

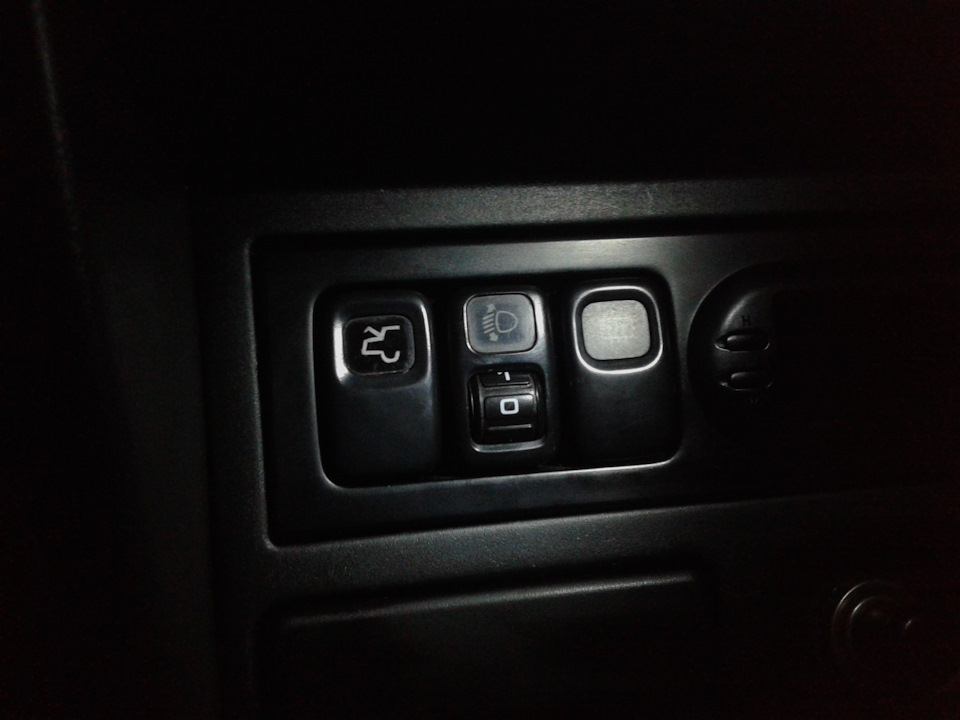

Готово!
<Тут видно чому потрібно фарбувати у два шари…
А ось так було… Фото старе, ще до появи електрокоректора
< /
----------------------
Upd! 05.02.2017 Був на розбиранні та купив рідний роз'єм за 30 грн)Тепер повний фен-шуй))






Коментарі6
радіє, що підійшла кнопка)
багажник відкривається звичайним актуатором дверей чи соленоїдом?
Звичайним актуатором. Міг і повноцінний ел.магніт поставити, вибрав те, що за вагою легше.
Народе, хто підкаже… у електрокоректора фар барабанчик з цифрами повинен світитися, чи тільки та частина над ним?
Тільки частина над ним.
красень, заморочився! +2 конячки під капот, і самому нірвана.
