Дуже не вистачало цієї функції по трасі, вирішив поставити.Відразу скажу, що установка елементарна, потрібно тільки руки іголова) Величезне спасибі Paralekis За його пост, розжовано все до дрібниць!
Не хотів морочитися, хотів купити готовий "plug& play" комплекту німців.Написав їм, але через 7 днів відповіді не надійшло.

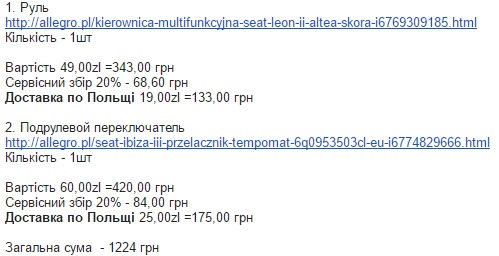

І тут довелося заморочитися ) Для круїзу знадобиться:бабка зкнопочками + проведення. А ось по проводці довелося погуглити, боінформації немає.
Для проведення потрібно (жирним виділено кат.Номера):
6q0937702a — 1 штука T6
N10335807 — 4 штуки 1 мм2* 000979131 —використовується для підсвічування кнопок мультикерма 1 шт.
N90764701 — 6 штук 0, 5 мм2* 000979009 —використовується для підсвічування кнопок мультикерма 1 шт.
N10336105 — 1 штука 1 мм2* 000979132
мм2* показав потрібний переріз проводу разом з ізоляцією.

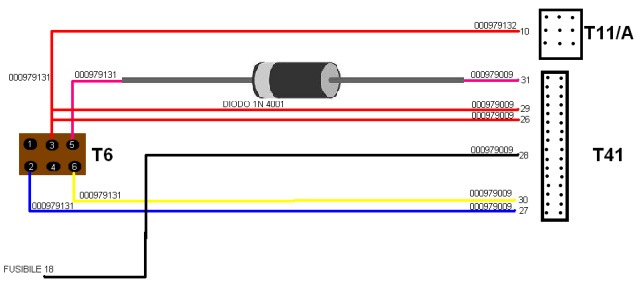

курсивом позначив відповідність кат.Номерів і номерів насхемі.
Для кожного проведення потрібно довжина 70 см.
На схемі позначив як припаяти діод. Діод можете купити будь-який, якупував 1N4007.
Також тягнув "+" на підсвічування кнопок мультикерма, потрібні пінитакож позначив (у наступному блозі напишу що та як).
У принципі все)

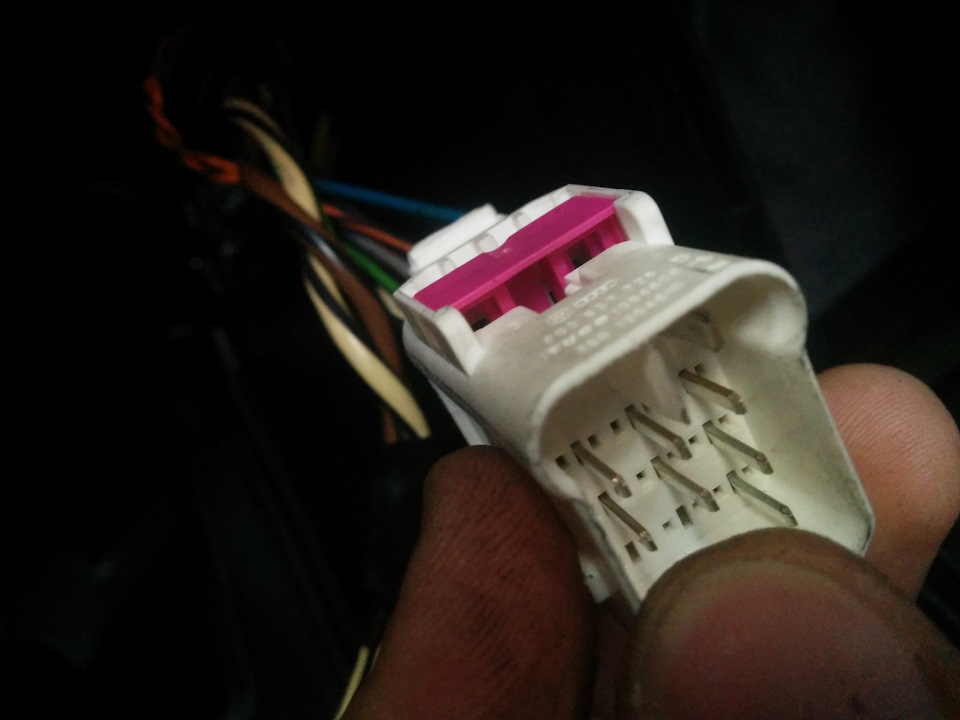

П. С. Не забувайте піднімати вгору рожеві прапорці, длявстановлення пінів, і замикати їх назад)
Коментарі6
по номерах повтикав, круїз мені в кардобу)) працює
нумерація пінів у фішці Т6 у мене по порядку, а на схемі парний непарний, як тепер жити з цим, куди піни пхати
Добрий вечір! Щось я не можу знайти круїз за такою ціною!
Що саме?
жду продовження установки, тому що сам також буду додавати собі круїз.
Так у тому пості є вся потрібна інфа, схема проводки там не правильна. Моменти яких не було я описав. Якщо що не зрозуміло, пишіть, додаватиму.
