Alpine CDE-9882ri aux

Музику звик слухати тільки через AUX, не шанувальник usb і радіо, ітим більше CD. У минулій машині була встановлена ​​магнітола AlpineCDE-170RR, в якій вже є AUX . Є шина "Full Speed", до якоїпідкидаються будь-які плюхи (Bluetooth адаптер, кабель для Ipod-a інаш заповітний AUX.) У комплекті йде тільки кабель для Ipod-a(KCE-422i), а AUX (KCE-236В) подивився скільки коштує даний кабель(300 грн на олх) і щось задушила мене "жаба") Нехай будеколгосп!

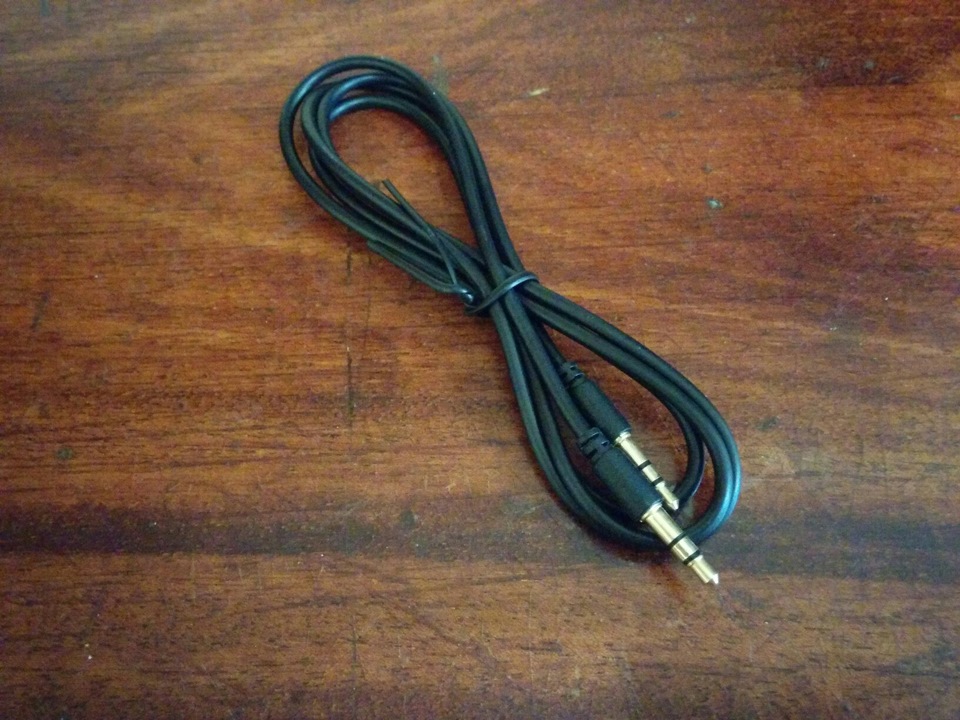

Купив на кар.Дачах метровий кабель 3.5 за 20 грн.

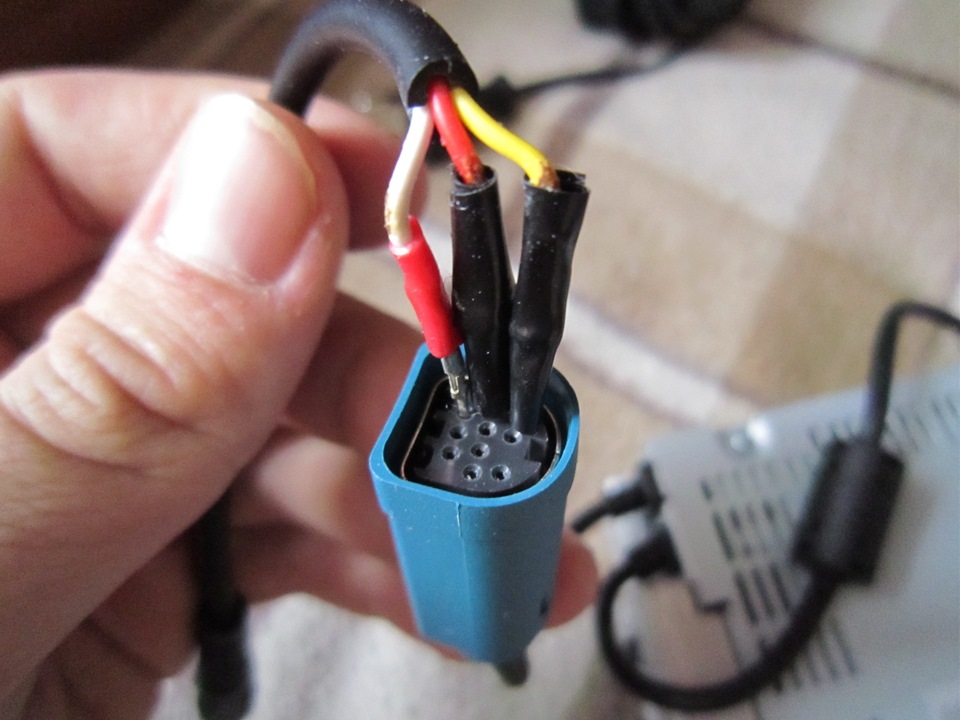

Подивився як робить народ і в основному роблять так:

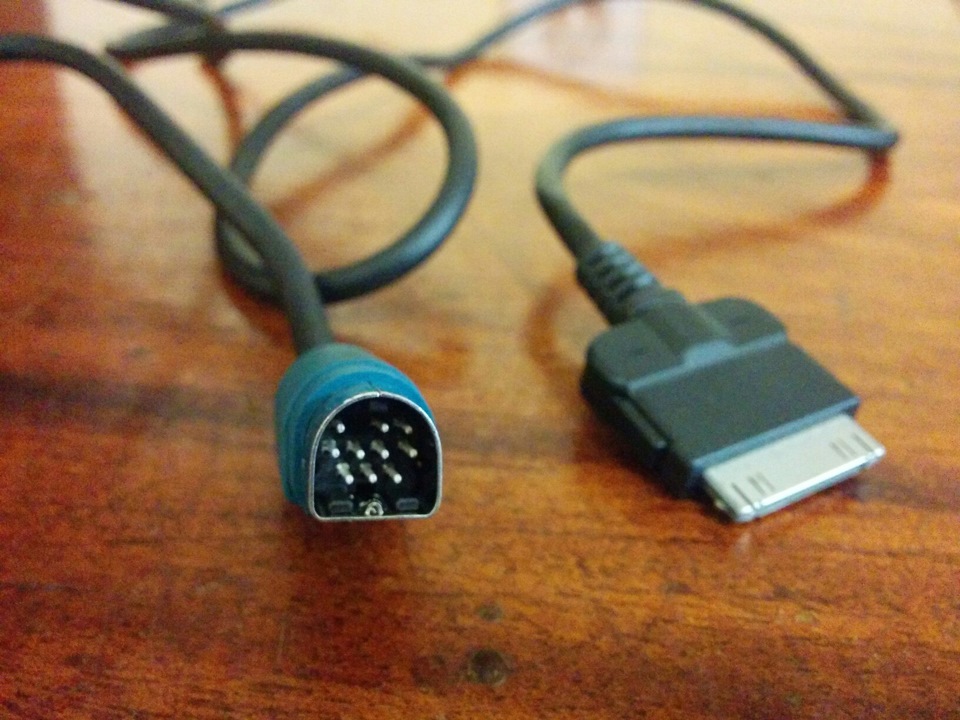

Хотілося якось акуратніше зробити і вирішив відрізати частину увідповідь конектора від кабелю для Ipod-a і припаяти до купленогокабелю 3.5, бо він мені не потрібний. Коннекторі нам знадоблятьсялише 3 піна.

Схемка для частини у відповідь (та яка вставляється в магітолу)

Почав продзвонювати дроти, щоб дізнатися який колір за щовідповідає і тут всі мої плани обломилися) Бо у всій цій купідротів дзвоняться на ці піни тільки синій і білий провід. Довелосярозламати конектор щоб дізнатися що там, та як.

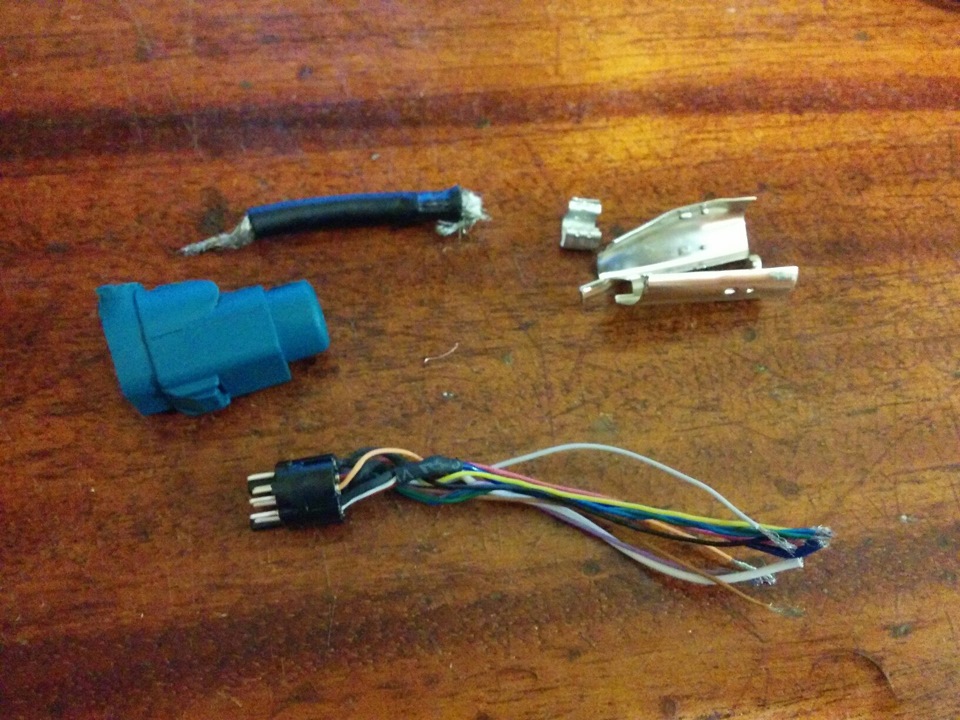

Розламаний конектор + відрізані все зайве дроти

І як бачимо 3 піна які нам потрібні з'єднані з білим і синім .Тому відрізаємо залишаючи тільки 3 цих проводки. Відрізаємо 3.5роз'єм з одного боку кабелю (всередині у нас 3 проводи:червоний (правий канал), білий (лівий канал) і без обплетення земля).Зачищаємо і припаюємося до нашого конектора. І так, у мене на 3.5кабелі були переплутані дроти, тобто червоний це лівий канал, абілий це правий канал. Тому перевіряйте)
У результаті маємо колгоспний KCE-236В на термоусадці)

PS Ненароком натиснув кнопку "Eject" на магнітолі, а там диск) SeatSummer Mix)
»
