І знову всім привіт, тому що Дімі росі не сподобалися мої коментарідо його відео, я вирішив дописати про прилади Caddy.
У перших двох частинах я розповів про "червоні" Прилади, їх типи іте, що необхідно для установки, а сьогодні хочу спробувати датиінформацію про більш свіжі типи приладів так званих - "біла"., ЩоVW Caddy побудований на платформі PQ35 і по суті в основі цього "пиріжка" лежить флагман концерну VW Golf 5-6 (що не сказати проAmarok, Transporter, Crafter) і завдяки цьому ми маємо практичнонескінченний конструктор для дорослих хлопчиків =)<
Сильно розписувати про білі панелі я не буду, адже інформаціїпро них на драйві сила-силенна але все ж трохи описати треба.ДляВагівської платформи PQ35 на так званих рестайлах є чотири типиприладових панелей:

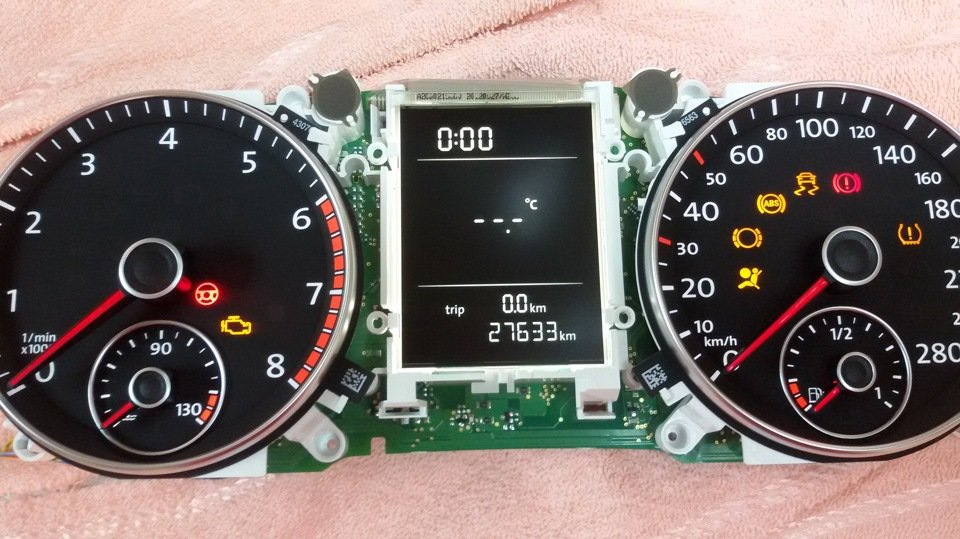

1. Панель з Б/К або просто MFA, вона побудована на процесорі NEC850і має примітивний РК дисплей, на який виводяться дані у виглядіцифр і буків як на "калькуляторі", дисплей не вміє формуватизображення авто та видавати повноцінний, хоча завдяки цифровомуряду внизу можна отримувати інформацію про несправності. Менюналаштувань у цій панелі відсутнє. Ці панелі активновстановлювалися на Кадді як база з 2011 року.

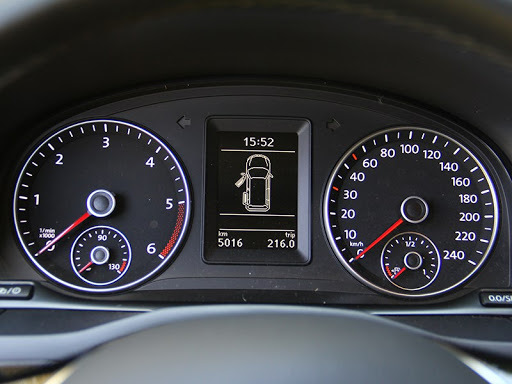

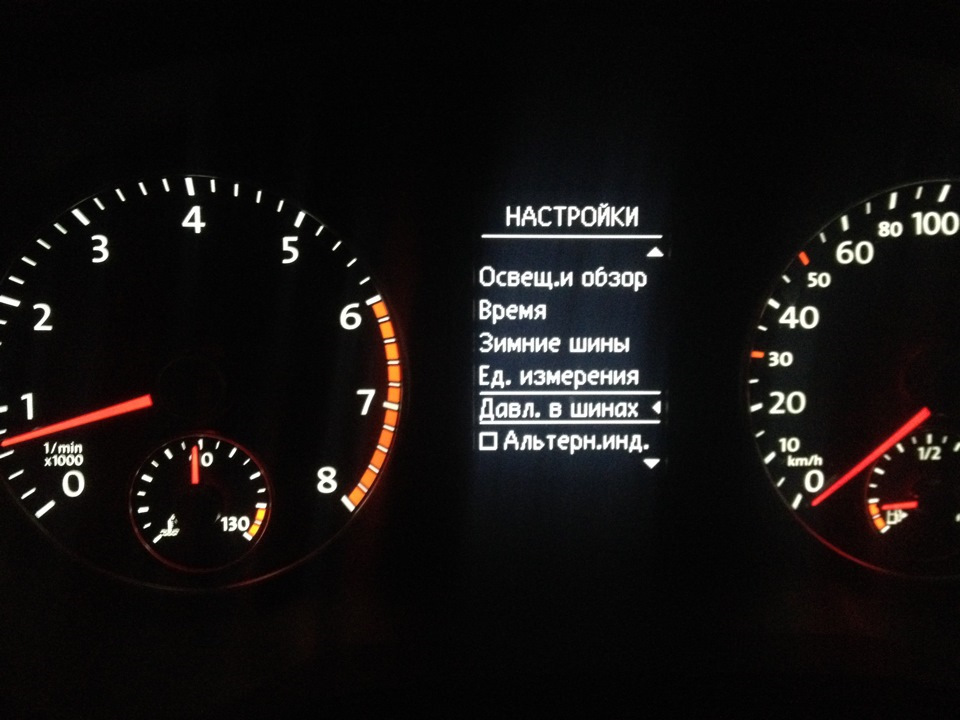

2. Панелька MFA+ або чорно-біла, на якій користувач вже побачитьзображення-силует автомобіля, повноцінно зможе прочитатиповідомлення про несправності. У цій панелі можна проводитиналаштування деяких функцій блоків авто, скидати сервісний інтервалчерез меню, встановлювати/змінювати обмеження швидкості. Цю панельможна змусити працювати з системою тиску в шинах, що відображаєнавігацію зі штатного ГУ. У плані ціна-інформативність ця панельнайактуальніша.

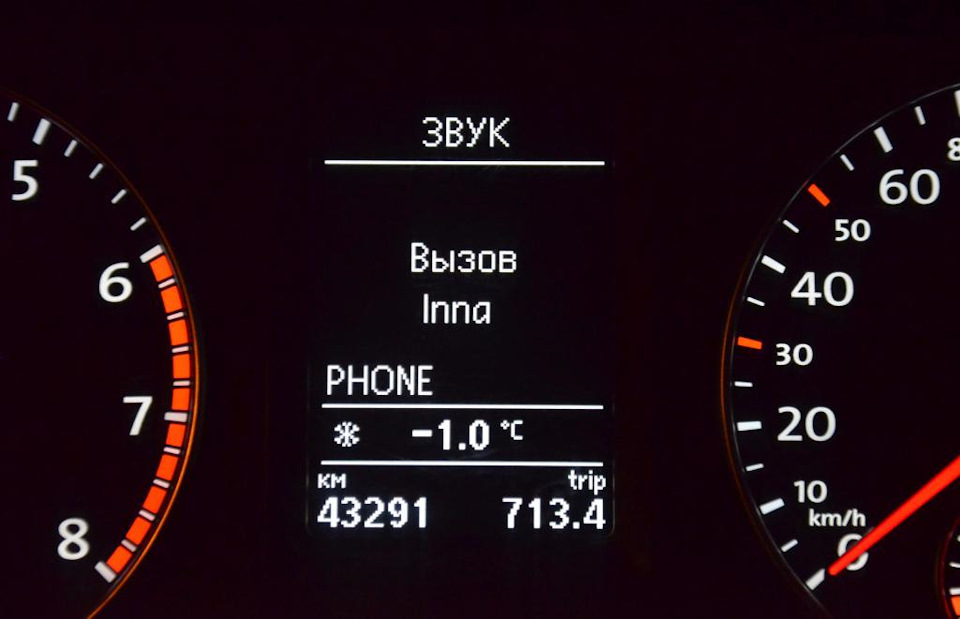

Запчастини на фото:C30208Запчастини на фото:3020503. Кольорова панель приладів, а точніше приладка з варіанта №2 алевже з кольоровим екраном на якому картинка свіжіша і сучасніша, надисплеї по суті теж саме, що і у варіанті з Ч/Б але всекрасивіше.

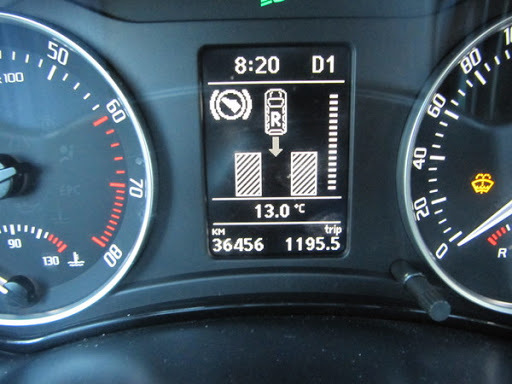

4. 3D приладка, більш просунутий варіант кольорової (хоча єкольорові з яких можна зробити 3D), на екрані автомобіль виглядає увигляді тривимірного зображення, у різних варіаціях софту підтримуєвже більш просунуті функції — аситент перебудови…
Серійно другі два варіанти на Caddy не ставилися, але завдякиVAGівської уніфікації Каддіводи отримали можливість ставити панелівід інших автоплемінної платформи. Адже панелі на основі процесораNEC850 виконані на типовій платі і більшість приладок відрізняєлише корпус.
Наприклад:Після доопрацювань електронної частини встановлювалиплати від Tiguan і бувало навпаки. Необхідно буде вирішити, абовідмовитися від встановлення. Це стосується автомобілів 2003-2010років випуску.
1. Найбільш трудомістка - блок АБС, через різні принципи передачіповідомлень між блоками в автомобільний блок АБС повинен бути з ESPабо без ESP але з 2008 року з назвою MK70M, якщо ці умови недотримані то приладка буде світити гірляндою і кричати пронесправність гальмівної системи. Запчастини нафото:1C0907379EЗапчастини на фото:1K0907379AQ
2. Заміна блоку міжмережевого інтерфейсу або Gateway, особливогостро це питання стоятиме для власників авто до 2009 р.В. Є сенсміняти на блоки 7N0. Запчастини на фото:7N0907530H, 7N0907530AS, 7N0907530AN
3. Врізання нового роз'єму панелі приладів або купівля/виготовленняперехідника.
4. Розбирання та заміна транспондерів у ключах. Оскільки системазахисту зазнала зміни, то до нової приладки потрібно буде "пришивати" нові ключі.
5. Ну і найприкріше - якщо хочете 3D панель, то як я написав вище -на кадді їх немає, доведеться купити найпростішу+купити 3D панельвід Tiguan/Touran/Golf/Jetta/Scirocco... І переставити плату вкорпус кадді панелі.
Пишіть у коментарях що пропустив і що додати. Дякую за увагу…
"то як я написав вище - на кадді їх немає, доведеться купитинайпростішу+купити 3D панель відTiguan/Touran/Golf/Jetta/Scirocco... І переставити плату в корпускадді панелі.
Пишіть у коментарях що пропустив і що додати. Дякую за увагу…
"то як я написав вище - на кадді їх немає, доведеться купитинайпростішу+купити 3D панель відTiguan/Touran/Golf/Jetta/Scirocco... І переставити плату в корпускадді панелі.
Пишіть у коментарях що пропустив і що додати. Дякую за увагу…
Коментарі19
Я сприймаю 3d cluster from a golf 6 в моїй Passat b6 2010 і використовуйте віскі dash editor для edite eeprom and immo but i get 2 oil prese sensor errors the light and comfort menu don't work and male things як висока прапор control lamp don't work too.
Hi I installed this abs pump to caddy 2005year from 2K0 to 1K0907379AQ after facelift instrument cluster retrofit but have this errorSomeone can help ?Abs coding 0016705
Hi, ви повинні передати ABS або recode Instruments cluster.
Танки для answerI did code it 0016705 coding its for caddy and with tire prese but this error.
Answer is this abs pump dont fit caddyCaddy dont have esp man !
Підкажіть, поміняв приладку чб і блок есп а гейт немає, в приладка висить помилка я так зрозумів з-за гейту, знайшов поряд у продажу 7n0907530n такий підійде? Ще в приладка відсутня меню по світу хоча в блоці комфорту 5 і 6 біт в 18-й байте блок 1k09...
Перевірте розпинання і подивіться в адаптації датчик температури та рівня масла. І скиньте кодування 25 блоків.
Распинівка робив спец хто прив'язував приладку та ключі, всі прилади працюють, температуру масла показує, кодування завтра зможу скинути, а що по гейт у мене 1k0907530l
Ну гейт 100% під заміну
Підійде той, що вище написав або з іншими літерами пошукати
В принципі будь-який 7n0 підійде
Дякую, завтра скину кодування!🤝
25-й блок іммо кодування відсутня
Поставив гейт 7N0907530N помилка в приладку пропала але стала писати перешкода в системі esp і в блоці esp з'явилася помилка не вірне кодування, хоч її і не змінював! Пробував міняти на іншу приймає її але помилка так і висить! Може гейт треба з розш...
Скріншоти будь ласка, бо я не зовсім розумію.
Ще як тільки поставив гейт, так відразу на приладці не правильно відображаються відкриті двері, при відкритій водійській показує пасажирську! Ось кодування есп
Гейт з праворульки, зайди в кодування гейту і поміняй кодування на леворуль, а в щитку спробуй вимкнути/включити ТПМС
Спасибі допомогло! Гейт справді був від праворульки, відразу зникла помилка по еспі і правильно показує відчинені двері! 🤝
Помилок у приладку немає, але при спробі закодувати приладку, щоб відображалося меню tmps, кодування не зберігається!
