Для цього знадобилося 4 плафони підсвічування номера (старогозразка) від ВАЗ 2108, дроти, кнопка, та найголовніше правильнопідібрані лампочки (70-80% в успішності витівки).

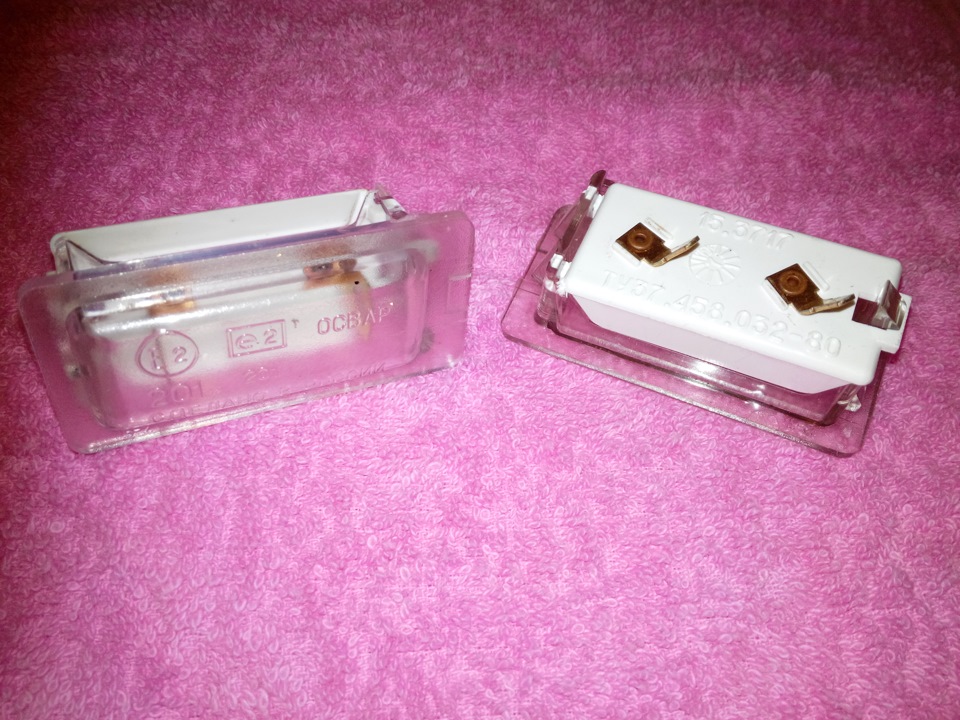

Плафон підсвічування номера 2108 старого зразка
Навіщо кнопка?
Для себе вирішив, що найбільш підходящий для мене варіант — цевключення підсвічування всіх 4х дверей, при відкритті будь-якої зних і плавне згасання світла при закритті останньої, тому припідключенні кожного плафона мінус беремо з кінцевика його двері (заодно і вичищаємо надфілем зсередини контакти на кінцівках), алеякщо ми прибираємо в машині, віддали її на обслуговування або ми намийці, то світло нам не потрібне за визначенням - відключаємопідсвічування кнопкою.

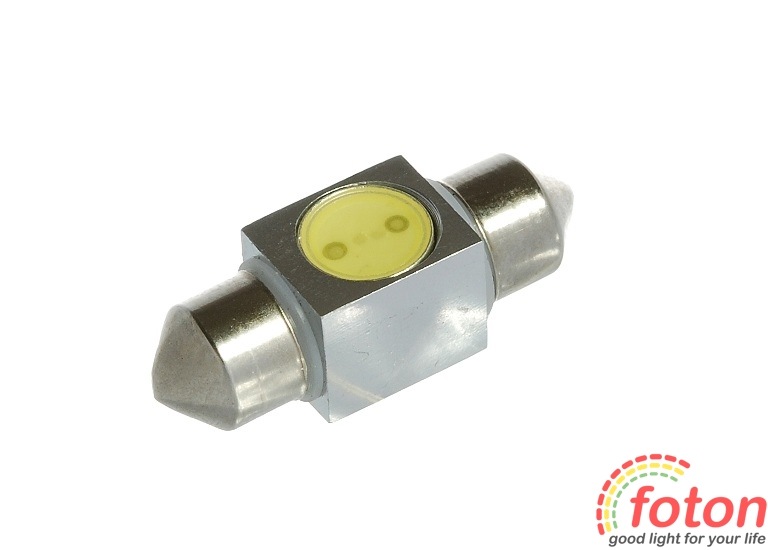

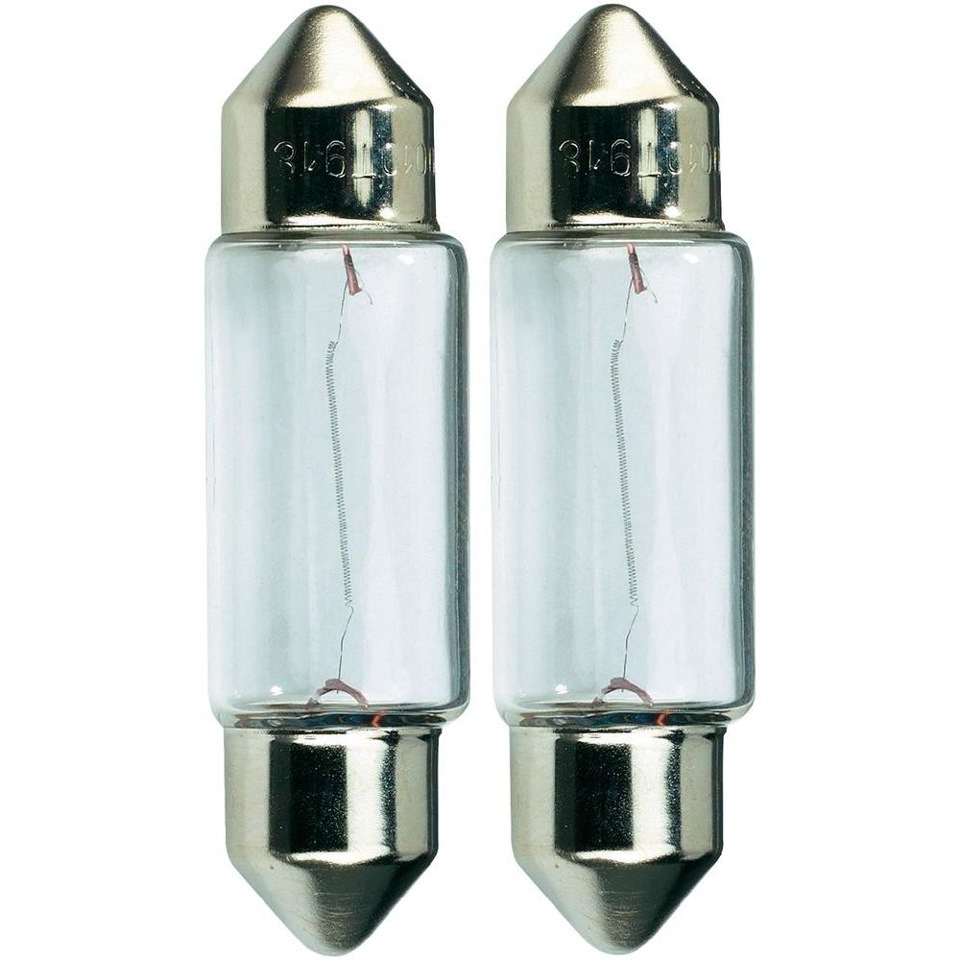

Лампочки? , то ефективність менше, ніж у світлодіодних, так якостанні спрямованого типу. Вибір світлодіодних лампочок величезний, але більша їх частина світить, але не висвітлює абсолютно нічого! Потрібні з потужним світлодіодом, наприклад cree. 1 Вт, але 100Люменів Або в 2 рази потужніше!

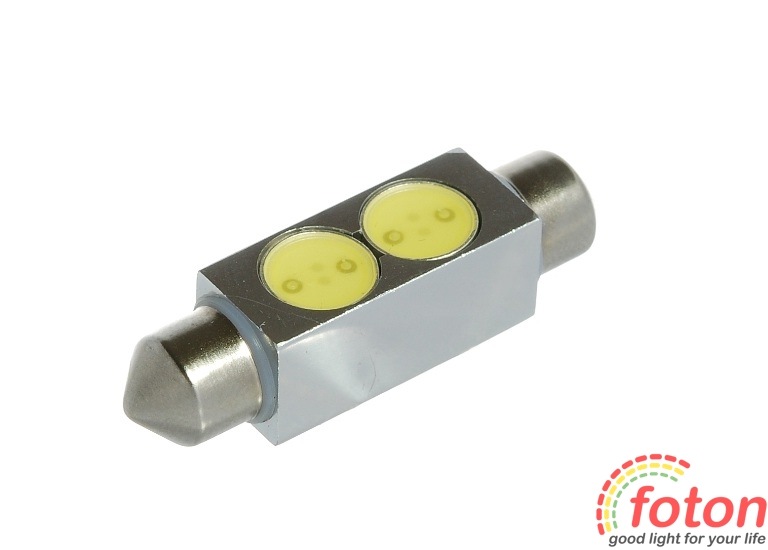

2 Вт і вже 200 люменів
Або ще потужніше, але не бюджетне рішення. Але луплять такимяскравим світлом, не передати.

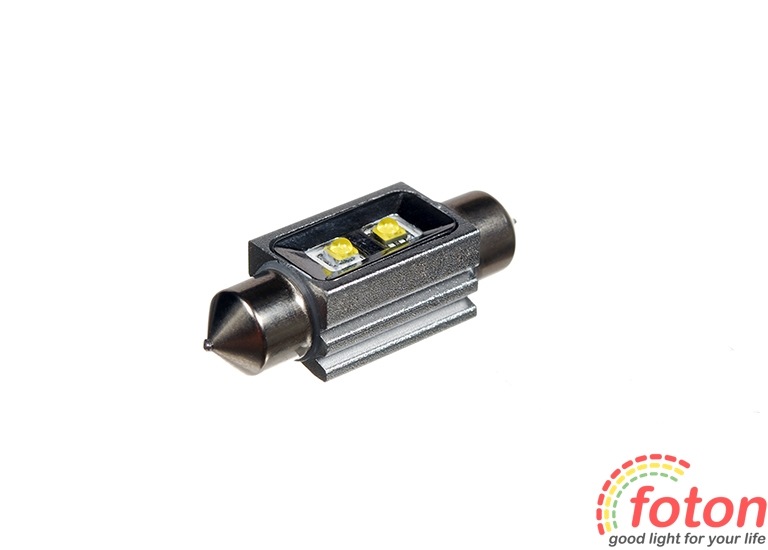

5 Вт, і 300 люменів
Взагалі я вибрав 2й варіант світлодіодів виходячи з міркуваньрозумної достатності.
Тип цього світлодіода 2HP.
Ціна за штуку:
1 Вт ~ 50 грн.
2 Вт ~ 70 грн.
< 5 Вт ~ 150 грн.
Кнопка підходить чудово ось така (хапнув з нею геморою при врізаннів торпеду аж по самі).
Бують з різними малюнками на кнопці але відрізняються ціною майже в3 рази. Найдорожча зі світлодіодом усередині, а не зі звичайноюлампочкою. І у дорожчої є можливість підключення до габаритів.Провід використовував ті які заходять у двері і називаються заводом "аудіопідготовкою", так як вони прокинуті у всіх 4х дверях (дляакустики вони не годяться, так як перетин смішний, а ось дляпідсвічування в самий раз).
Найбільше моторошне як виявилося - це акуратно вирізати впластикових кишенях чітко отвір посадковий під плафон. Робив непоспішаючи, щоб не залишити подряпин на пластиці.Найдовше яквиявилося - це врізати кнопку в торпеду. Поза навпочіпки, затікаютьноги, німіють руки, плюс до всього ось тут треба бути подвійноакуратніше, щоб не наслідити на торпеді. Не вставляв її до кінця, поки не підключив повністю дроти до неї:
Врізав і плафони і кнопку кілька разів порізавшись. З порізанимипальцями щось дається ще складніше. Чайник у гаражі дуже рятував.Чай на холоді добре допомагає підбадьоритися.
Мій скромний, але дуже ефективний інструмент:
Продовження у другій частині…






Коментарі16
Тепер я теж про це задумався))) все заліково
Задумка хороша, тільки зазвичай такі ліхтарики ставляться з нижнього торця дверей, а ще краще два ліхтарі, червоного збоку і білий знизу. у всіх 4х дверях (для акустики вони не годяться, тому що перетин>> смішний, а ось для підсвічування в самий раз)...
Дякую за тлумачну критику! 1) з нижнього торця дверей просто немає місця. Сам хотів знизу, але технічно не знайшов такі тонкі плафони. 2) дроти перетином у дверях як волосинки - такі на динаміки пускати мені совість не дозволяє. динаміки у мене йде п...
Червоним лаком може все-таки покрити? Буде вночі як габаритний вогонь (а-ля іномарки). Я бачив у однієї людини знизу підлокітників ліхтарі були закріплені. червоних і 4 білих ліхтарів і проводів були.З нижнього торця двері можна поставити або діодну ...
Звідки тягнув плюс до задніх дверей?
Плюс до кожних дверей тягнув від монтажного блоку з контакту Ш4-14 (потрібно монтажний блок перевернути і там посередині є червоний з білим що виходить з колодки, по-моєму. Я його приладом відразу знайшов)
по суті можна будь-який постійний плюс взяти) просто думав може десь по ближче)) спасибі) буду так само робити)
В ідеалі краще використовувати саме цей плюс, тому що виходить, що рідний запобіжник заводського ввічливого підсвічування захищатиме всі ці нові ланцюги. керує роботою ввічливого підсвічування саме ЕБУ.
трохи не зрозумів про ввічливе підсвічування) по суті плюс постійний, мінус - розмикається і береться з кожної двері. Або нібито коли світло включиш основний - вони теж включаються?
Мої нові світильники висвітлюють у 2 етапи. Перший етап при відкриванні будь-яких дверей - мінус на світильники надходить через кінцевик відчинених дверей - при цьому підсвічування 4х дверей і підсвічування ніг включається одночасно з стельовим світи...
я трохи не розумію сенсу назви ввічливе підсвічування. У нас це просто центральний плафон при відчинених дверях. Тобто у тебе при відкритті будь-яких дверей загоряються всі 6 плафонів? Тоді що за функція ввічливого підсвічування при зачинених дверях?
Ввічливість підсвічування полягає в тому, що сідаючи в машину і закриваючи за собою двері ти не опиняєшся в повній темряві, тому що підсвічування горить ще кілька секунд дозволяючи тобі покласти речі, телефон там наприклад, пристебнутись. Потім вона ...
про як, цікаво. Треба подивитися у тебе БЖ по докладніше. Начебто не бачив такого запису або він у тебе штатний? У мене просто гасне і все ... це треба робити блок плавного розпалювання і згасання
Щойно приїдуть відсутні 2 лампочки підсвічування килимків - я відразу ж зніму відео як працює підсвічування ввічливого світла в поєднанні з моїми доробками. Вона взагалі із заводу у мене йде.
у мене її немає)) ыи рік мабуть дається взнаки) ну і ладно)
