Знаменитий В полнакал - (ДХО). Частина 1

Привіт тюнери! " вітчизняних "рокетах" зводяться до одного - статина крок ближче до автомобіля іноземної марки, наповненого кориснимиопціями. Можете сперечатися, а можете ні, але часто це так! Алеіноді роботи з авто носять характер "стихійних доробок напилком".Цей пост якраз про це, тому що в моїй автошці денних ходових вогнівнемає від народження, а зовсім скоро чекає поїздка в красиву, всімсерцем улюблену матінку Росію! Купувати готовий комплект ДХО навідріз відмовився, тому що мене самого інший раз дуже дратує чийсьДХО мерехтливий світлодіодом, що мерехтить, тому вирішив задіятисаме штатне світло фар Киржач (ті, що з лінзою) без колгоспнихприблуд. Панове, адже краще з ДХО їздити, ніж постійно включатигабарити і ближнє світло. Були закуплені такі речі:

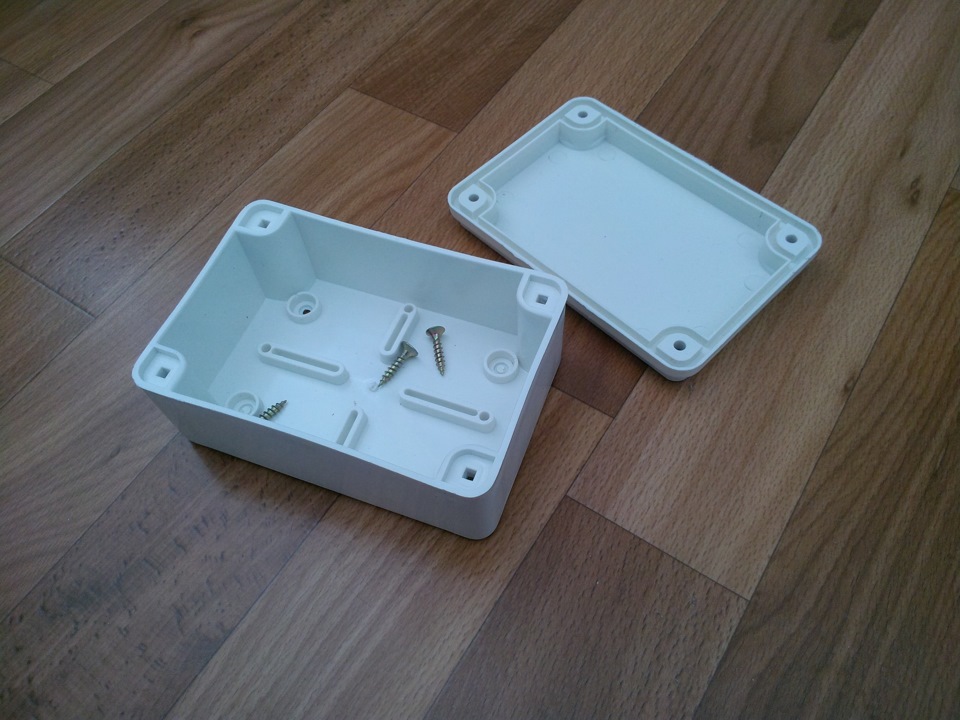

1) Монтажна коробка
Вони бувають різних розмірів та форм. Більше того, бувають щегерметичні та не герметичні. У моєї коробки на кришці написанийрозмір 120х80х40 і вказаний клас захисту IP 54.
Шукав я її дуже довго, тому що в якомусь роді вона ідеальнопідходить під мої задуми.
>

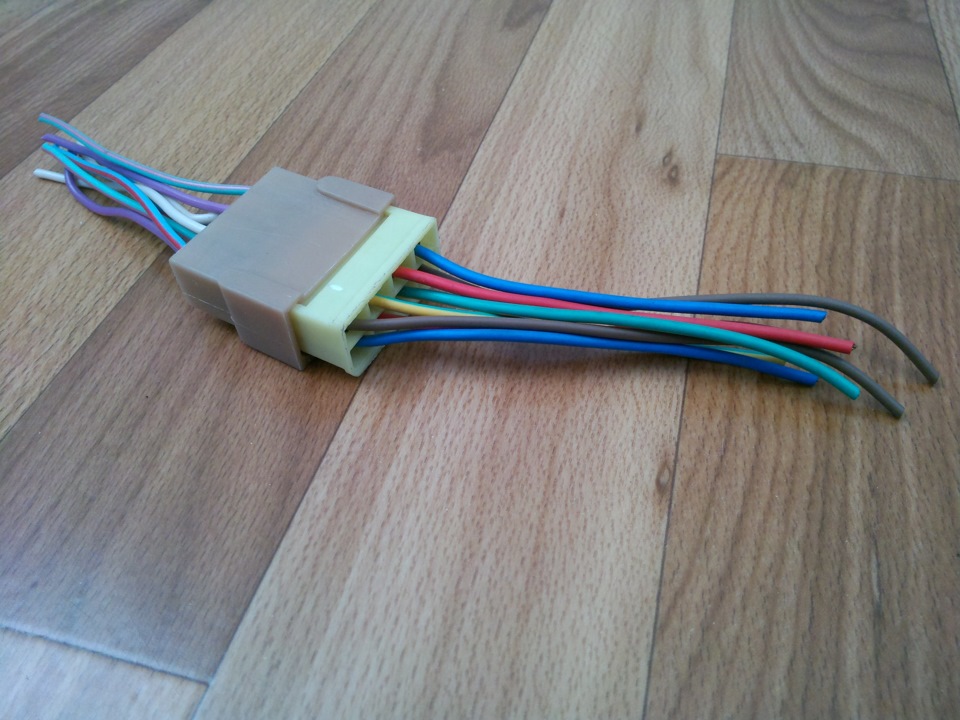

2) Роз'єм 8ми контактний з проводочками (я так вважаю відкласики).
Покупка роз'єму перетворилася на пошуки століття. Не думав я, щокупити роз'єм буде так складно.
Можно було обійтися без нього, але хотілося щоб блок ДХО можна булозручно "відстебнути" і доопрацювати його (якщо це потрібно) узручній обстановці, а не стояти зігнувшись з паяльником білявідкритого капота. 3) 4 релюхи 5ти контактні (але я обмежився тим, що задіяв 3шт 5ти контактних і 1шт 4х контактну)./b>

PS Взагалі краще б звичайно відразу придбати всі 4ре 5ти контактнихреле (вони працюють і на розмикання і на замикання - в залежностівід того, які контакти задіяти) .
Ціна 5ти контактної релюхи 40 гривень. Якщо брати одразу 4 штуки, то ціна вже буде 160 гривень. Не хило:(

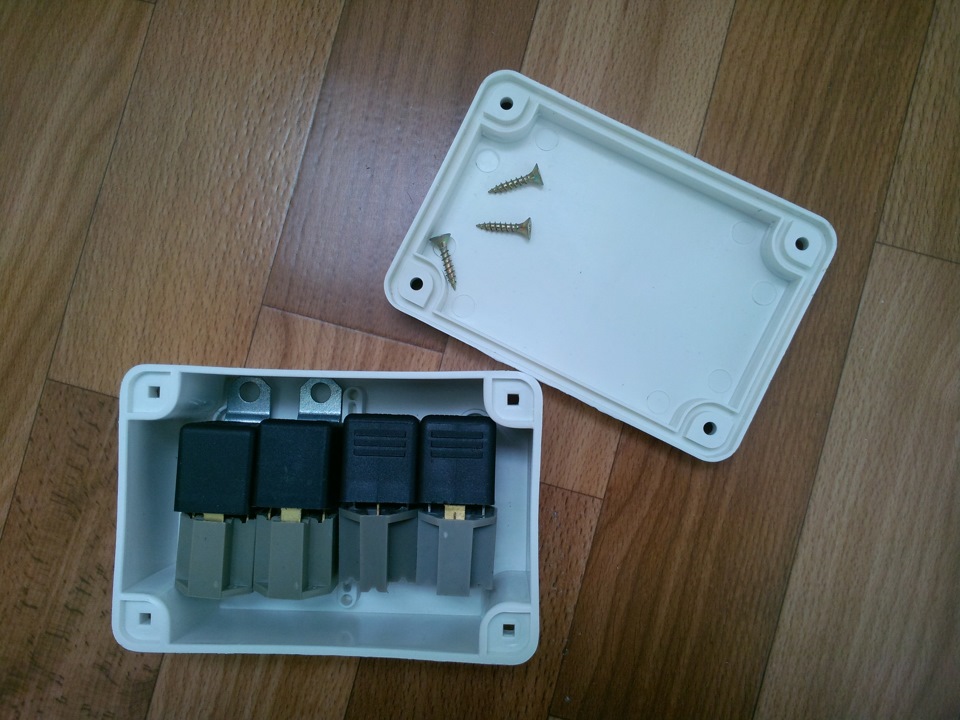

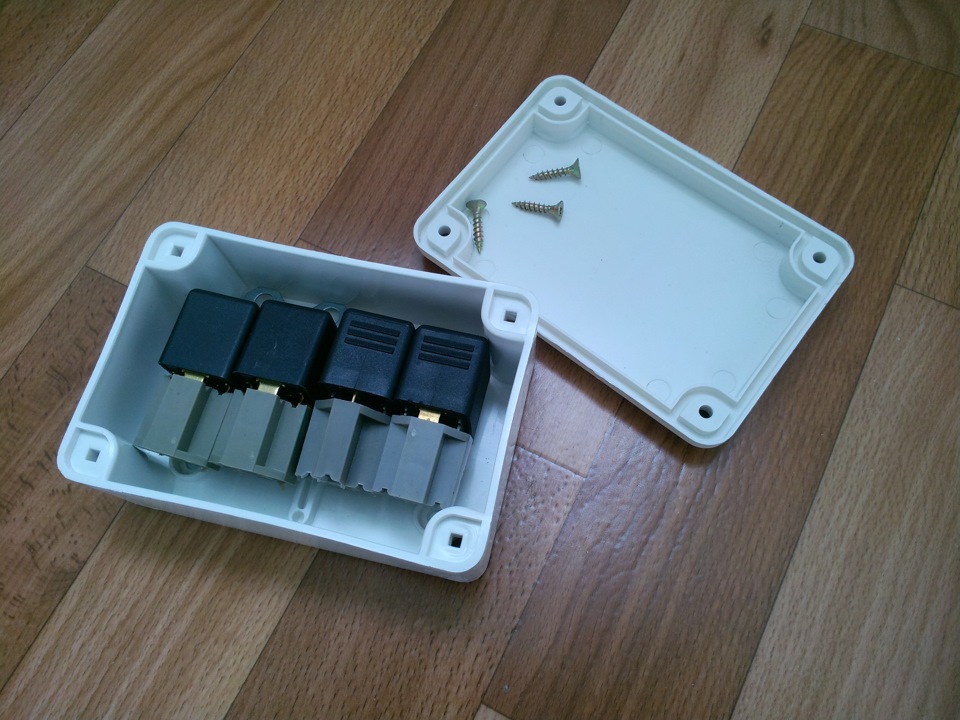

Всі 4 релюшки вдало поміщаються в ряд у монтажній коробці разомз колодками (можна і без колодок, але якщо яка- небудь релюшкагапликнеться, то при її заміні можна поплутати дроти і наробитиділів. > Вийшло дуже акуратно і герметично. Посадковий отвір, який я зробив виглядає "по-заводському" красиво. Встановленийроз'єм-колодка "не краде" внутрішній простір монтажної коробки (вякій як ви бачили, навіть релюхи розташовуються дуже щільно) і вонамає дуже відповідний бортик, завдяки якому вона вставляєтьсязсередини і фіксується в пластиці. Милуємося:Далі озброївся і взявза базу схемку Микити Єфремова, який на своїй чіткій Пріорі толковореалізував систему автоматичного денного ходового світла. Посиланняна його посаду - "дХО або Далекий підлога розжарення + Відеороботи"

Ось його схема:

За цією схемою для реалізації далекого світла в повнакалівикористовується мінус правої фари, він біполярний. При включенніДХО на нього подається 12в, послідовно через обидві лампочки, отримує кожна по 6в відповідно підлогу розжарення. Приморганні/включенні далекого - "плюс" перетворюється на "мінус" -ліхтарі світяться на всю потужність. Коротше, закинув схемку напланшет і попросив батяню (він якраз взявся мені допомогти)акуратно мені це все спаяти (я сам з паяльником не особливо дружу).Процес проходив на балконі :)

Проводи звичайно щільно лягли, але вони дозволяють наприкладлегко замінити одну з чотирьох релюх і при цьому можна нехвилюватися, що переплутав дроти або щось не туди встромив; )Хотілося звичайно щоб 4 релюхи помістилися строго в ряд, щобдотриматися всіх естетичних приписів))) Але на жаль, забраклобуквально 3-4 мм. Одну релюшку довелося трохи змістити вниз.

У результаті вийшов ось такий готовий блок ДХО:

Під капотом знайшов не використовуване місце, що просто ідеальнопідходить для встановлення блоку ДХО.
Для кріплення задіяв 2 шпильки, на яких тримається кронштейнадсербера. Прикріпив красиву анодовану планку до корпусу блоку ДХОі в цій планці зробив 2 отвори під шпильки. Усю цю справу закріпивна рідні 2 гайки. Корпус блоку ДХО "висить у повітрі" і нічого нестосується.
Коротше, милуємося результатом:

< Потім почав підключати все це добро.

Продовження в наступній частині...
