Раз лазив по машині, вирішив таки зазирнути на свій датчик рівнягазу…
Я при% $л. Менч підвела пам'ять на рахунок кількості контактів умого датчика.
Загалом це якийсь noname.І у нього чотири...Немає не так... У ньогоЧОТИРИ контакти:червоний, чорний, зелений і білий дроти.
Далі йде з'єднувальна колодка, з якої виходять тільки ТРИ:чорний, білий і зелений.
У мене ступор. :харчування, входи, виходи, рівні сигналів іт.Д.
Дуже прошу, якщо хтось читаєш цей БК, дайте поради.

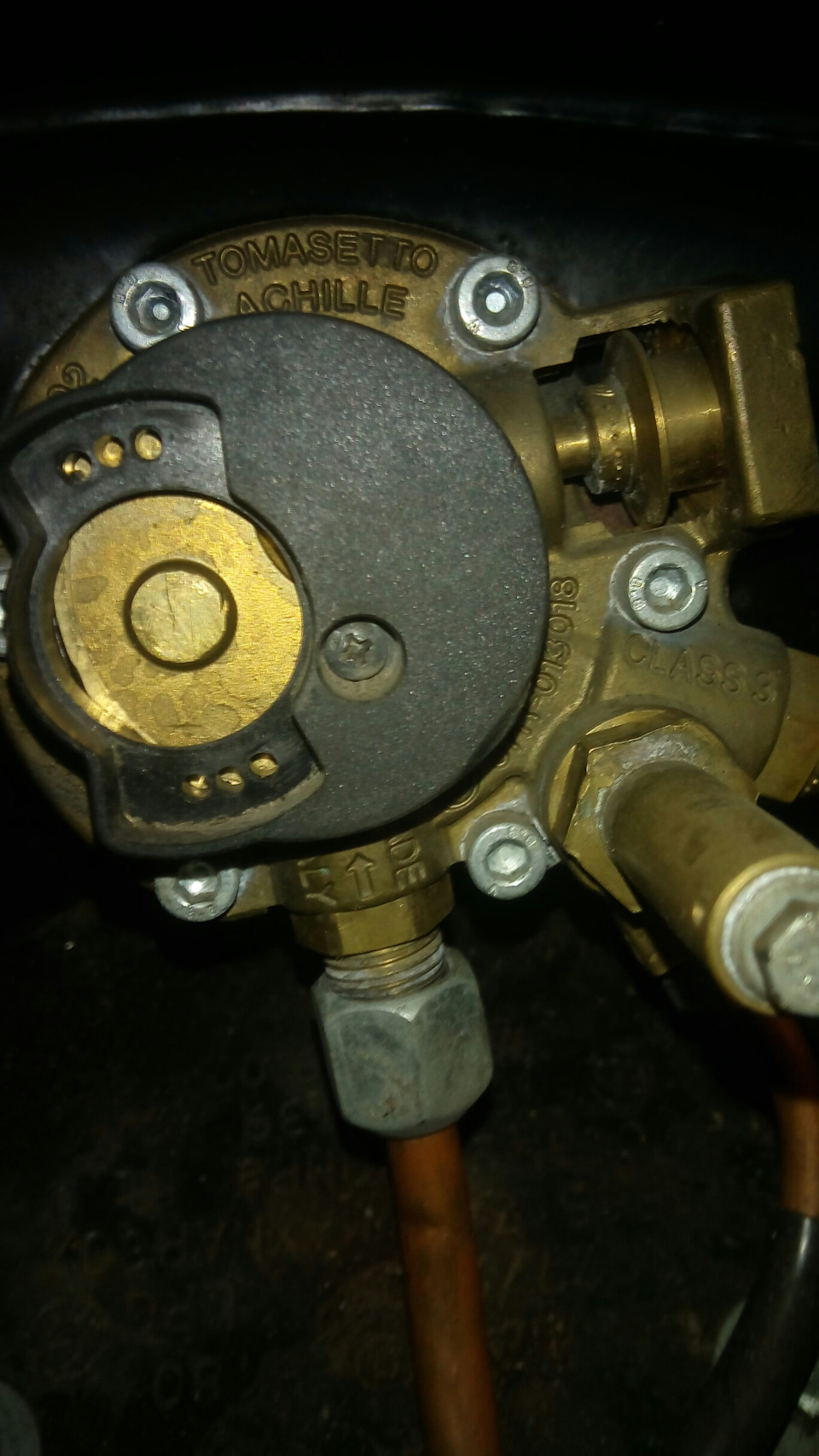

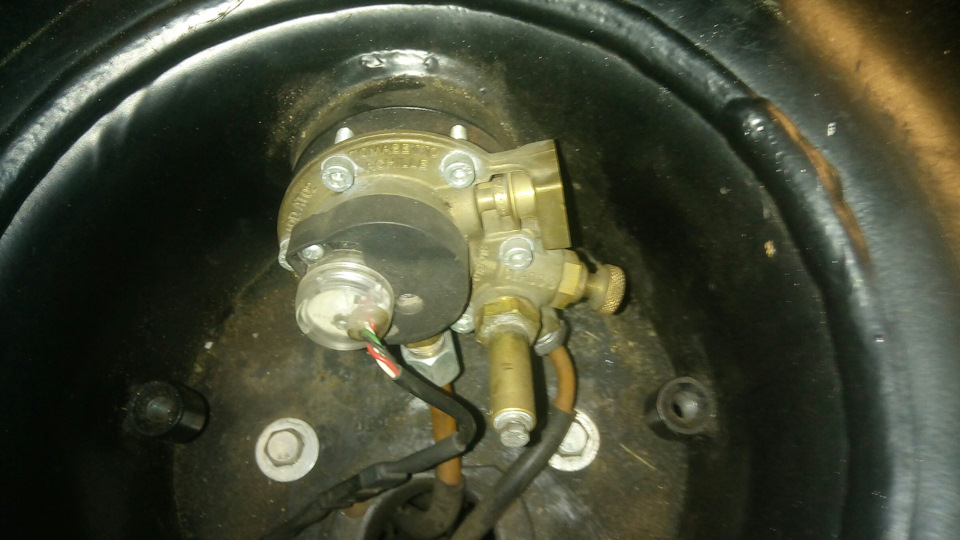

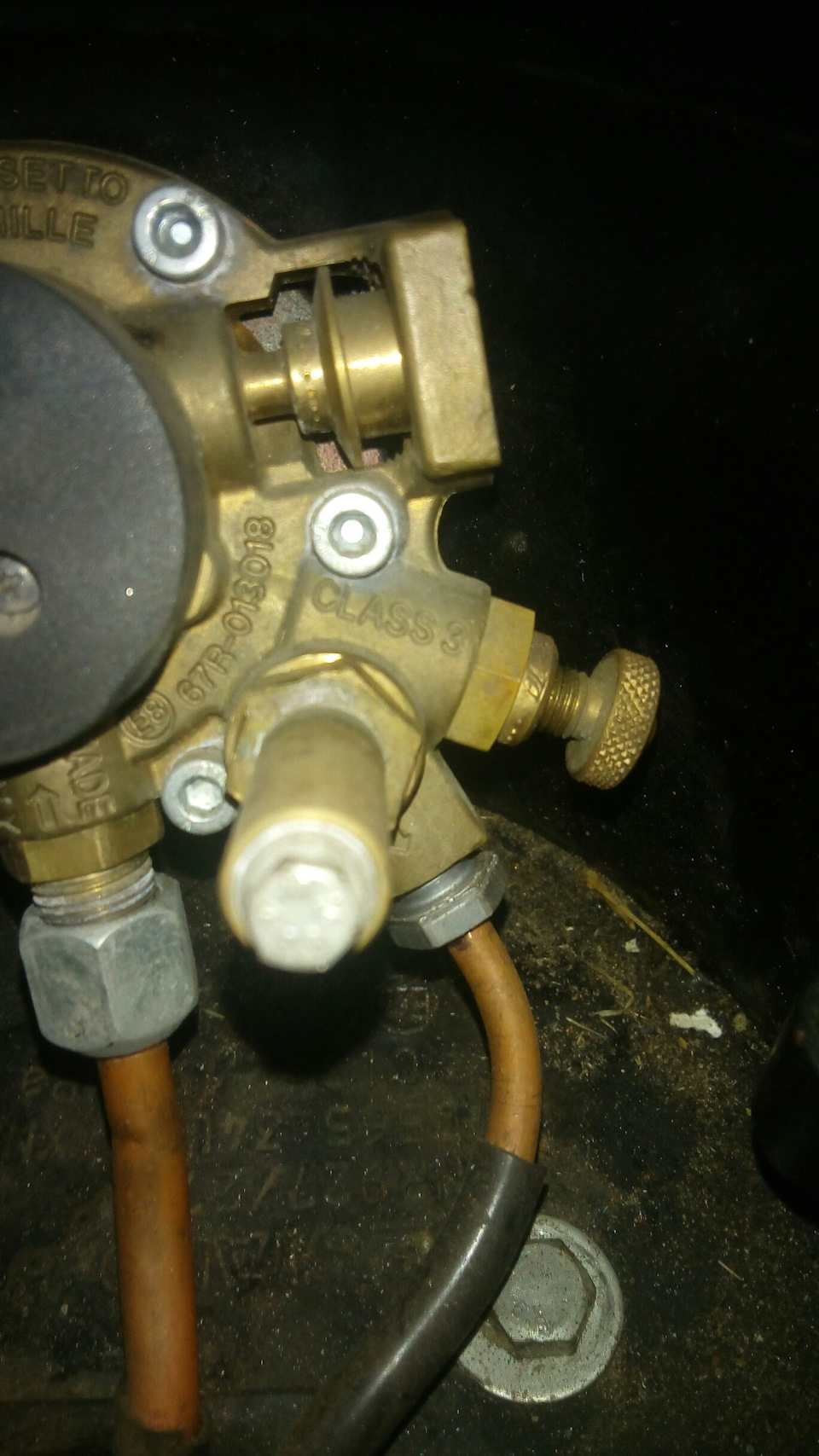

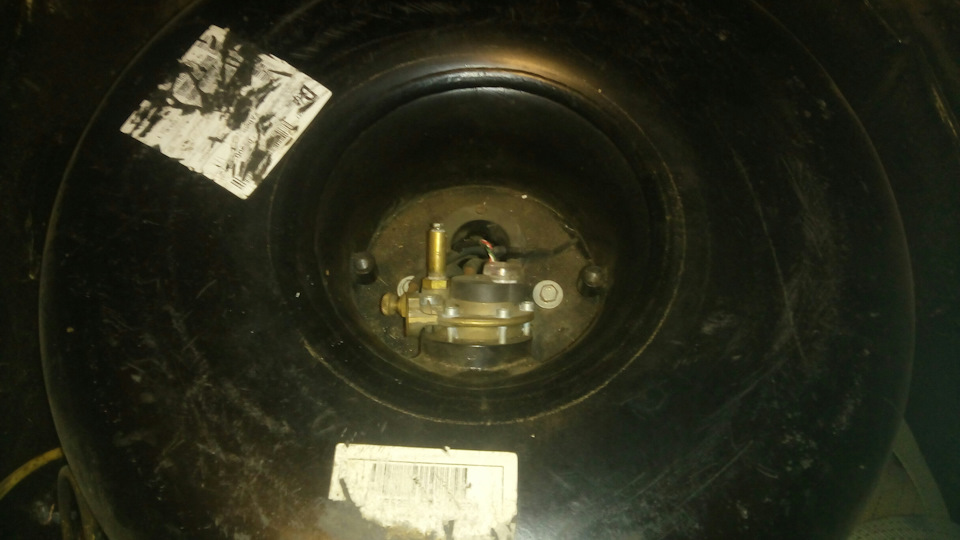

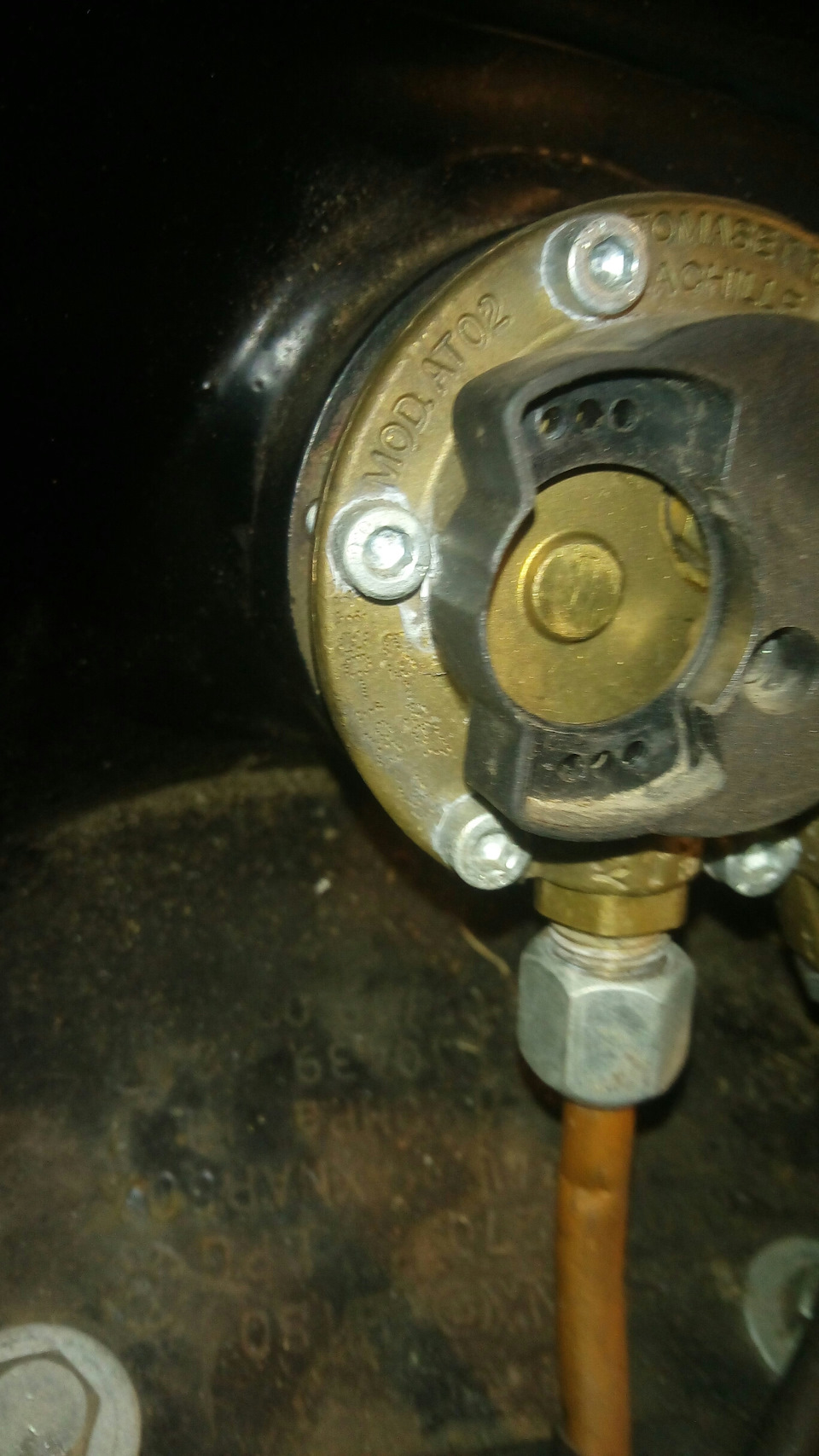

Фоток накидав
Коментарі5
Тепер можу сказати навіщо було 4 дроти червоний - підключається живлення, якщо підводиш 5В, Зелений - харчування, якщо підвів 12 В, там далі за схемою стабілізатор на 5В, Чорний - маса, Білий - вихідний сигнал
4.88 на повному датчику
Порожній
Напруга прагне нуля
Обчислив ... шляхом вбивства датчика))) Випередив методом тику харчування і вихід датчика ... І випадково подав харчування на вихід датчика - і всі ... приїхали)) значить буде новий
