USB в Pioneer DEH-P5950IB + ip bus своїми руками

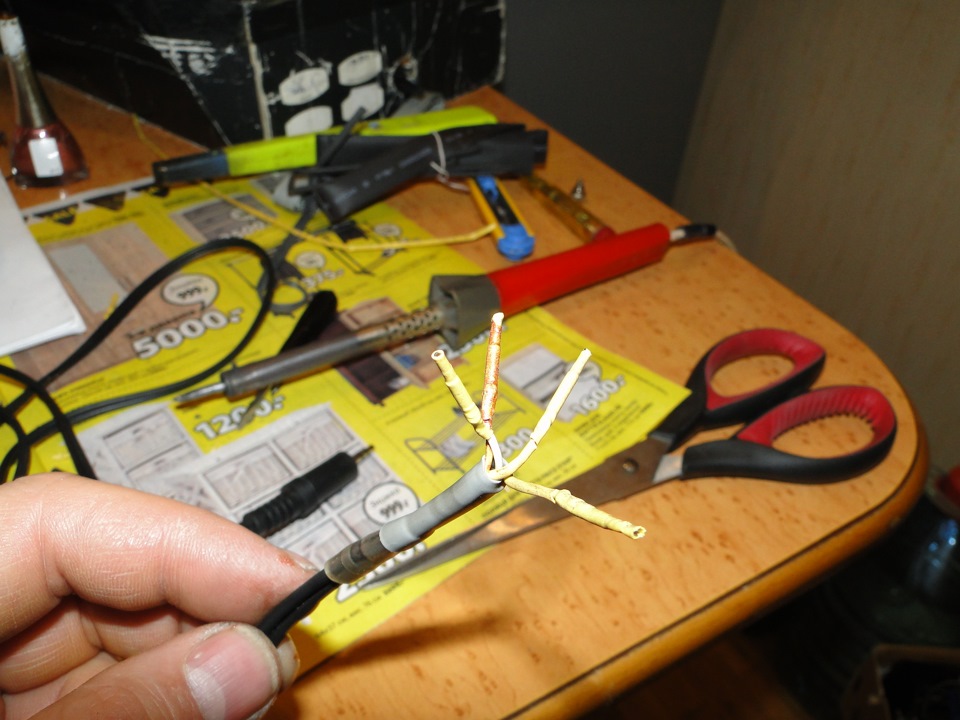

При покупці автомобіля в ньому стояла і стоїть досі автомагнітолаPioneer DEH-P5950IB, апарат звучить непогано, але писати весь часдиски теж не хотілося, користувався FM модулятором, звук звичайноне дуже ... Вирішив спаяти ip bus кабель (розкурив штекер який йдена мишку) щоб слухати через смартфон ... В самій магнітолі AUX є (але при підключенні працювали тільки 2 передні колонки) взагаліпідключив по черзі, для порівняння - звук через ip bus набагатокраще.
так і їздив, поки не побачив тему з модулем MP-3 USB/FM/Bluetooth зпультом
замовив на алі…

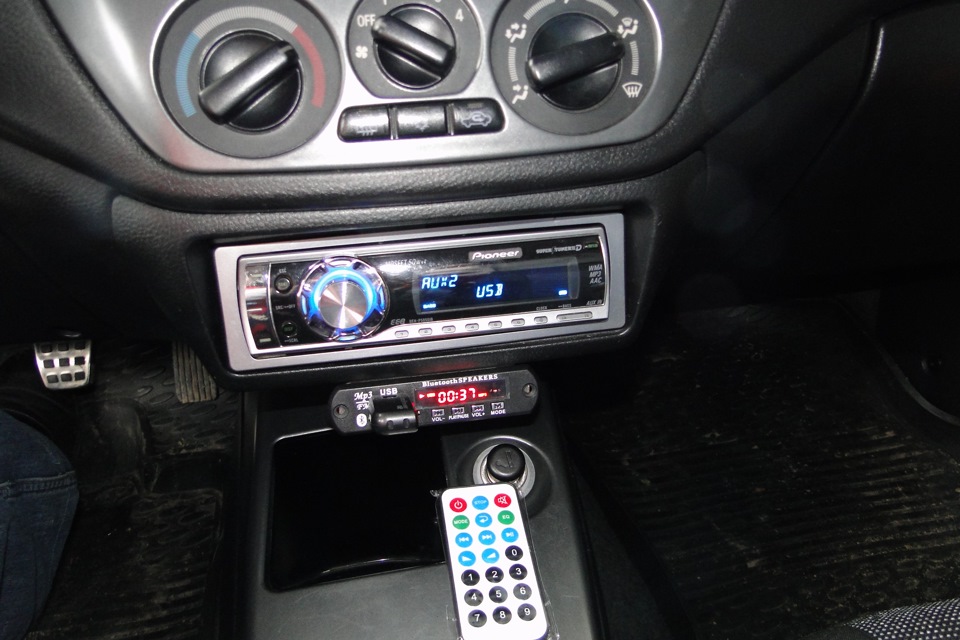

< br отримав, встановив, грає з флешки, не гірше ніж з диска (записав на флешку і диск для порівняння)
грає через Bluetooth, телефон з'єднується з модулем
результатом залишився задоволений.
непоганий бюджетний варіант, хто не хоче міняти магнітолу… хоч іКИТАЙ
FM- теж у ньому є, кому треба…

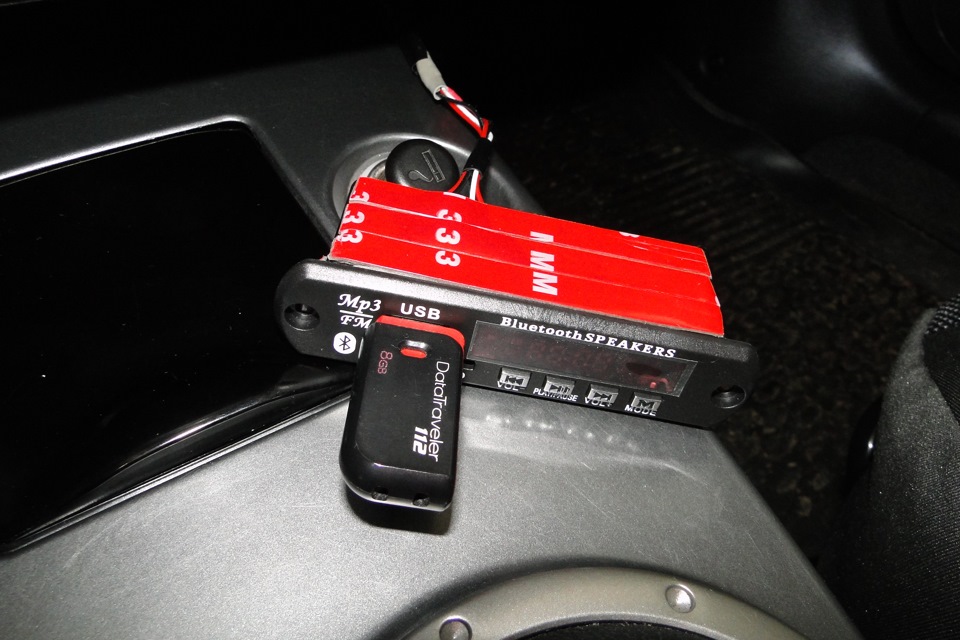

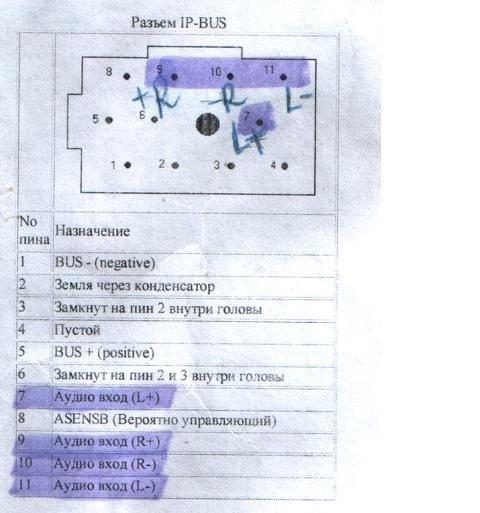

так було. Цей модуль закріпив на скотч 3М, у будь-який момент можнадемонтувати схема розпаювання IP-BUS для Pioneer.

Коментарі20

exWizard15 січ. 2023 р.

Привіт. Не знаєш на цьому магнітофоні підсвічування змінюється?

alex341111 вер. 2018 р.

на адаптері

NastenaOdessa11 вер. 2018 р.

Подскажи а треки перемикаються у чому? На піонері чи цьому адаптері ? І як звук проти дисками?

Yuriy93314 вер. 2017 р.

Дякую, у мене такий же магнітофон дістався з машиною, а засмутила відсутність USB або AUX тут така радість

alex341124 лип. 2017 р.

так

Seemaks23 лип. 2017 р.

Привіт, це ти модуль юсбі так підключив через айпі долар?

Scherbak276521 груд. 2016 р.

Дякую пробуватиму

alex341121 груд. 2016 р.

ua.aliexpress.com/item/A2…dule-for/32390306335.htmluk.aliexpress.com/w/wholesale-usb-mp3-module.html

ShatunovSP21 груд. 2016 р.

Привіт! Дайте посилання на цей модуль на чи щось не знайти

Vovan23566 черв. 2016 р.

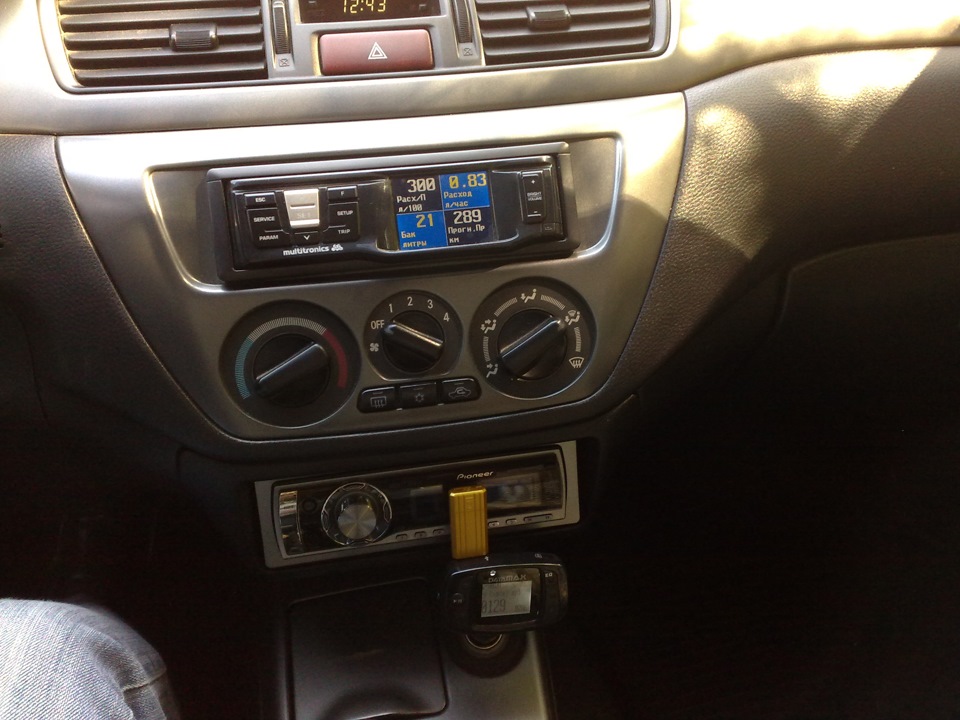

Потрібно поміняти місцями бортове та магнітолу так краще буде 👍😆

alex34116 черв. 2016 р.

так спочатку було, переставив так зручно, підглядати на показання)) а магнітолою з пульта управляю, треки перемикаєш та й усе

alex341121 квіт. 2016 р.

якщо дивитися на плату йде харчування 2 дроти, + червоний, - маса, чорний, (верхній правий кут) нижче йде фішка на 3 дроти це входи подивись зверху вниз1 вхід правий2 земля3 вхід лівийнижче ще фішка на 3 проводи1 вихід правий2 земля3 вихід лівий

alex341121 квіт. 2016 р.

так маси R- і L- з'єднуємо, у нас залишається R+L+ -разом маємо один - і 2 дроти R+ L+ і і припаюємо з білої фішки

Nazar100matolog20 квіт. 2016 р.

У мене короззерія, я зробив аух саморобний а ось цей аух як до адаптера підключити?

alex341120 квіт. 2016 р.

у тебе 4 проводи (2 землі і лівий і правий канали) з одного боку ... з іншого щоб вийшло 3 як нам треба, просто змотуєш 2 землі ... вийде загальна земля і лівий - правий канали

kolesja7920 квіт. 2016 р.

Виходить R- і L- з'єднуємо? і R+L з'єднуємо? і підключаємо їх до модуля, а точніше до фішки з двома проводами?

Arturo21320 квіт. 2016 р.

Ну з одного боку це джек там 4е дроти це зрозуміло а цих 4е дроти на адаптер до яких підключати з 3х фішок?

alex341120 квіт. 2016 р.

якщо дивитися на плату йде харчування 2 проводи, + червоний, - маса, чорний, (верхній правий кут) нижче йде фішка на 3 проводи це входи подивись зверху вниз1 вхід правий2 земля3 вхід лівийнижче ще фішка на 3 проводи1 вихід правий2 земля3 вихід лівийу...

yura1119 квіт. 2016 р.

Дружище підкажи поконкретніше які дроти з джека поключити до модуля а то там аж три фішки йдуть?

alex341119 квіт. 2016 р.

у тебе такий модуль?
