АКПП Aisin 96497031 замість МКПП ч.2 проводка

Всім Доброго часу доби!
Друга частина буде присвячена "плетенню" проводів! У цьому питаннія зайшов дивлячись на подальші доопрацювання в плані комфорту крімустановки самої АКПП< br/>

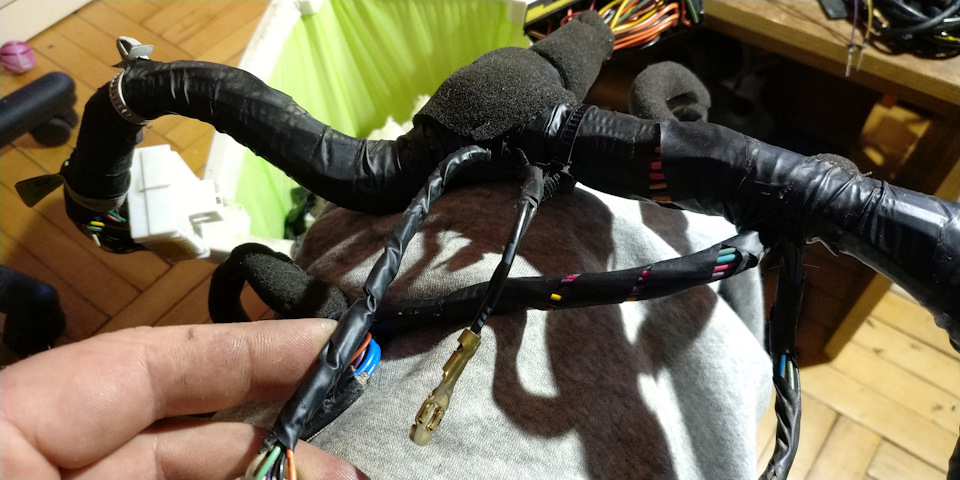

Таким чином за основу було взято придбане підторпедне проведеннявід ліворукої машини з КЛІМАТОМ і SSPS але на мій жаль зМКПП, але мені навіть було цікаво доплести всі потрібні опції щобпотім по 10 разів не лазити раком під торпедою.
Додано:

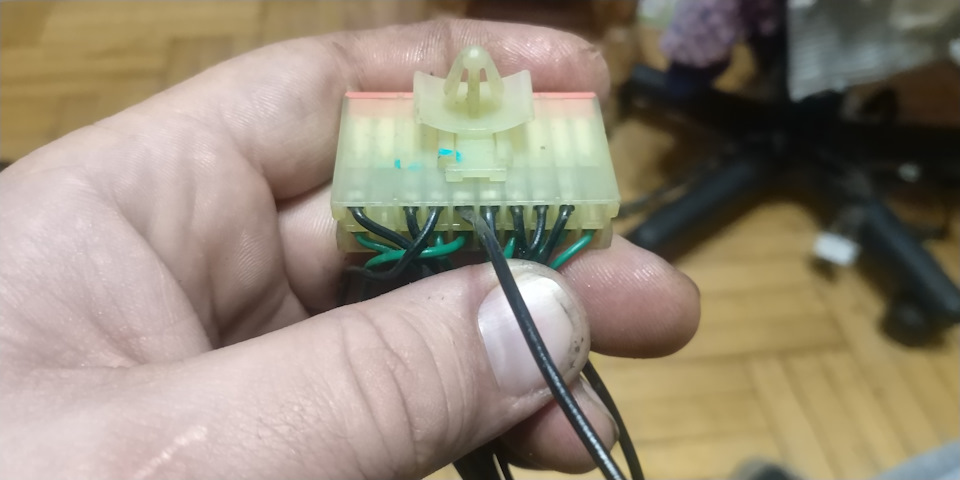

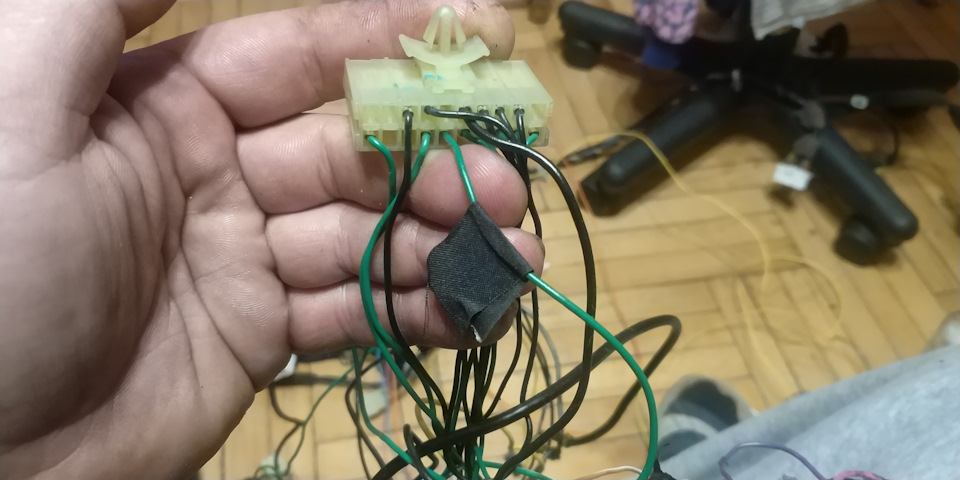

1, роз'єм С206 (зв'язок з проводкою АКПП)
2, Проведення АКПП було перероблено з проводки Авео Т200 в J200 (друга поїхала до Ігоря Enceladus89)

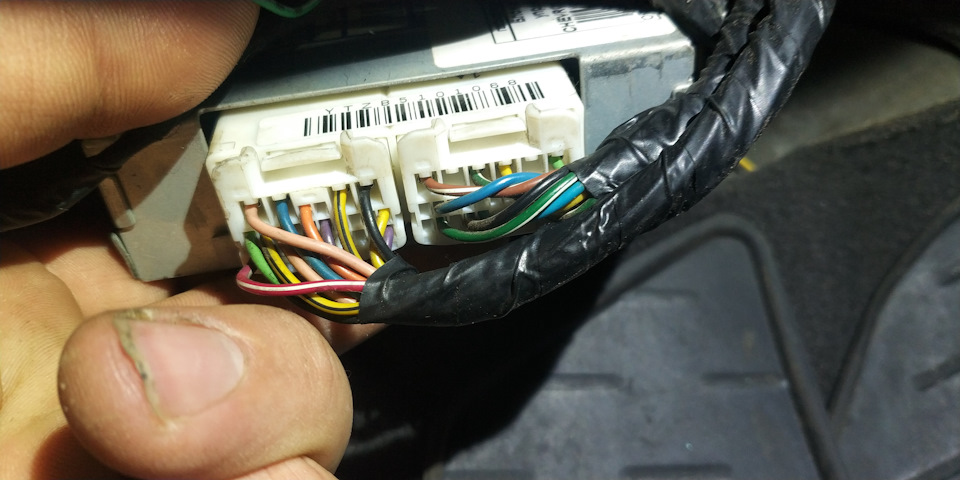

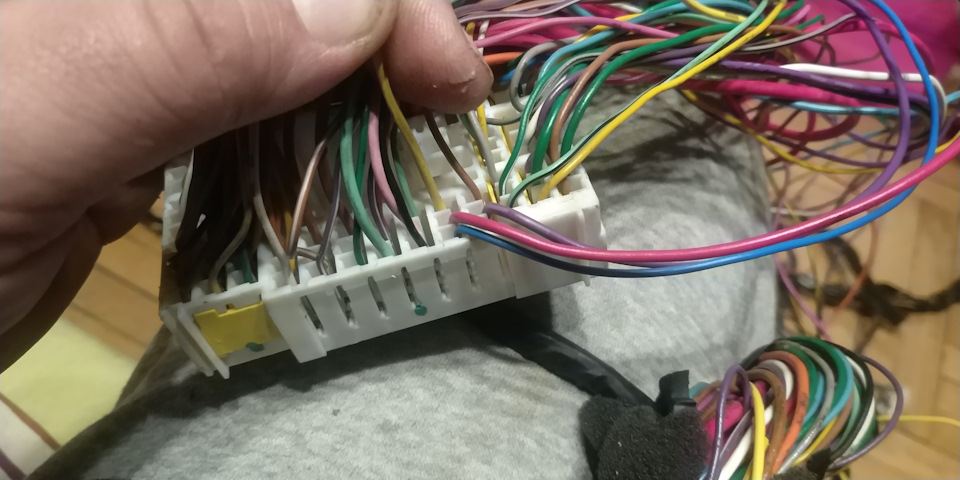

3, роз'єм З панелі приладів
4, Управління та індикатор майбутнього круїзу
5, Індикатор майбутнього DRL
6, дроти для клапана SSPS від С202 ДО С113
7, в доннорську проводку передньої панелі вплетені дроти кінцевикакапота і сирени штатної сигналізації, перероблено роз'єми повоторівна 3-х контактні (LED габарит поворот) і продубльовано провідсигналу для встановлення волговського
8, шлейф кермовий перероблений під аудіо-ремокон такруїз-ремокон
ЕБУ прошить на Е2 (відключено ДК2 та ЄДР) + тюнінг калібруваннявід BamperDima Та команди SDSMotorsport

Запчастини на фото:96419332

Коментарі20

Alex157721 черв. 2020 р.

Здрастуйте, у мене лач 1.8лда мкпп, ебу стоїть mr140 XAIR. Потрібна заміна ебу, мені пропонують ебу від лачу акпп прошитий під XAIR. Чи буде все нормально працювати?

mkovalenko21 черв. 2020 р.

Звичайно

Pasha26221 черв. 2020 р.

Замінили ебу, тепер задумуюсь перенести його подалі від двигуна, як роблять на опелях.

mkovalenko21 черв. 2020 р.

Використовуй моторну косу від sed (з невеликими переробками), там ЕБУ кріпиться на моторний щит

WtopM17 черв. 2019 р.

на zf коробці такий же роз'єм стоїть?

Sergio-X17 черв. 2019 р.

його додавати треба? як він виглядає?

nazardorosh17 черв. 2019 р.

А роз'єм С206 що за роз'єм?

mkovalenko17 черв. 2019 р.

Зв'язок АКПП та салону

enzo599113 черв. 2019 р.

Дуже цікаво! Тільки замало подробиць по переробці проводки в АКПП версію… -(

mkovalenko13 черв. 2019 р.

Я переробляв а можна було просто купити проводку під АКПП вони однакові, схеми кажуть що розпинування роз'єму з 206 для обох коробок однакова

anun13 черв. 2019 р.

Купити так, зрозуміло ... Чи цікавило багато переробок. Крім С206 наскільки я знаю - лінії датчика швидкості від С202 немає, оскільки він йде по джгути АКПП, як і задній хід, потім джгуть до селектора АКПП, може щось ще? Хотів запитати чи були відмін...

mkovalenko13 черв. 2019 р.

я доплів тільки с206, швидкість ЕБУ отримує від АБС саме тому проводу який все переставляють (білий з жовтою смугою), ЗХ так доходить з С206 до С202 і все запрацювало, Більше відмінностей у проводці я не помітив (мав можливість тримати в руках всі пі...

anun13 черв. 2019 р.

Як з ABS? В АКПП так зроблено? У МКПП є свій датчик, що на коробці розташований. Просто для МКПП він йде через моторний джгут, там же відразу приходить в ЕБУ, потім через С108 потрапляє в салонний джгут і по торпедному джгуту до споживачів - прибиран...

mkovalenko13 черв. 2019 р.

Зв'язок ебу та ебу акпп йде по 2 м проводам (САN Lo і CAN hi) то там за дані мені не відомо, а ось з проводом датчика швидкості цікавіше. Якщо машина обладнана АБС то провід відсутня. Якщо АБС немає сигналу швидкості дублюється і на ЕБУ теж. збрехати...

anun13 черв. 2019 р.

Про CAN шину я в курсі, на схемі її бачив, мабуть по ній дані про швидкість передаються від АКПП в ЕБУ, але мені дивно, що її видно тільки на схемах ЕБУ Sirius, а в тебе ж MR-140? Ось там в упор не бачу ніякого CAN, може, не туди дивлюся… І ось щодо ...

mkovalenko13 черв. 2019 р.

Чому щось немає на схемах я знати не можу, це як, ебк Bosch на Аві 1.6 схем немає ніде в загальному доступі, тільки на дилері

anun13 черв. 2019 р.

Ага, побачив, на іншому аркуші просто. Значить по CAN все-таки.

mkovalenko13 черв. 2019 р.

Can є але швидкість по ній не передається, перевіряв, якщо відключити то помилка немає зв'язку з контролером КПП і моргає hold і далі третій не перевулює. ЕБУ у мене немає, і я його не додавав (mr-140)

anun13 черв. 2019 р.

Добре, що таке за Вашим VSS і чому він за схемою АКПП підключений саме так само як і МКППшний датчик швидкості - тільки через С206? А так само - до S202 і звідти на B5 приладової панелі. І звідти ж на клімат і SSPS (див. схему SSPS у Вашій статті). м...

mkovalenko13 черв. 2019 р.

Чому немає окремих схем для айсин я не маю ні найменшого поняття, але більше ніж впевнений якщо зняти роз'єм з ДС і подивитися в русі Сhevrolet Еxplorer на параметр швидкість вона відображатиметься, хоча на сіріусі можливо не буде відбпажуватися
