Рішення вони запропонували, але як завжди, це було не зовсімPlug& Play.А швидше Plug& Fuck& Fuck& Play.
Отже, перше з чим довелося зіткнутися, продаються китайські кнопкибез проводки, а проводки у нас нема. І поки вони йшли, замовивпроводку від ASX, яку можна переробити під наші потреби.
Проведення ця має код 4400A401.
Далі проводку потрібно перепинати, як рекомендують на профільномуфорумі, тобто просто поміняти проводки місцями, нічого різати/паятине потрібно, все просто, потрібно тільки уважно робити, інструмент— шпилька.

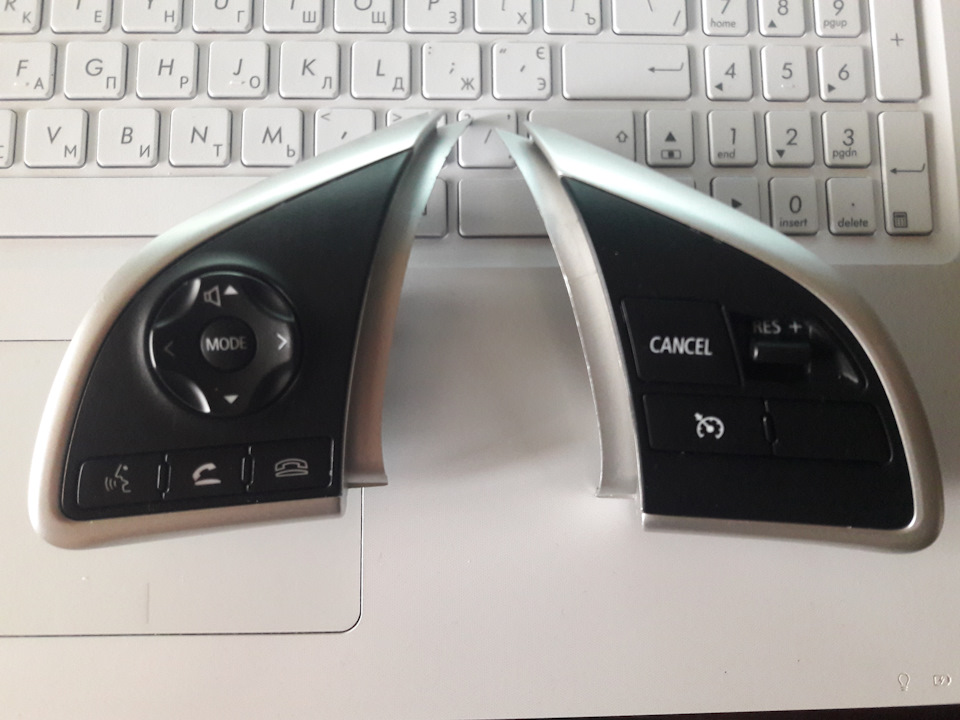

Приїхали кнопки.
Треба ставити.
Вимкнув акумулятор, щоб не стрільнули подушки.

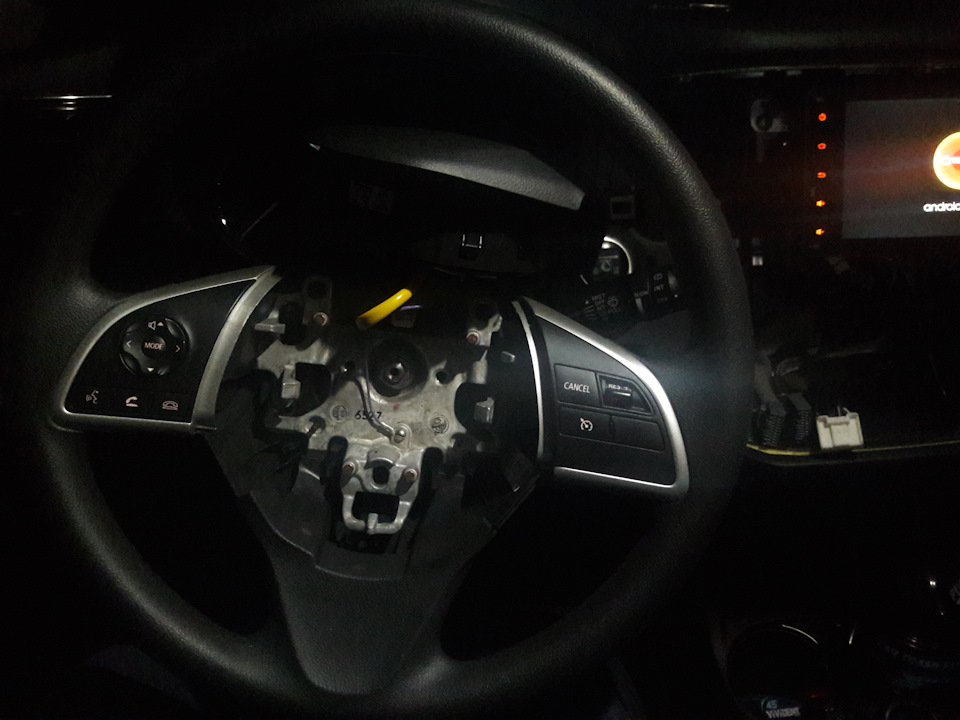

Став розбирати кермо. Довго боявся знімаючи бібіпку. Якісь тамдебільні скоби. Зараз уже знаю, як влаштовані, а викруткою все однодовго потрапити не можу. А вперше витратив години зо дві поки зняв.Зібрав.
Підключив акумулятор.
Через etacsdecoder активував круїз-контроль.

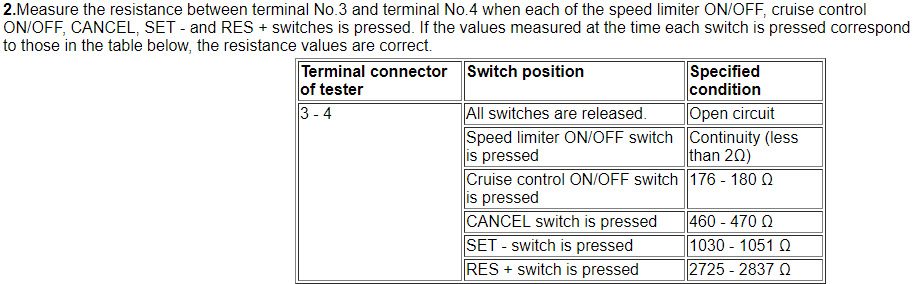

Підсумок. Кнопки аудіо працюють, кнопки круїзу - ні (точніше кнопкаCancel його чомусь включає, а решта не працює взагалі).Підсвічування кнопок працює:і тих, і тих. Розібрав. Зняв кнопкикруїзу. Крутив-крутив. Мультиметром міряв. Зрозумів, що вони маютьхибні опори. Т. Е. Схема правильна, а опору - ні. Знайшов у мануалідля сервісменів таку табличку.Запчасти на фото:1051Q

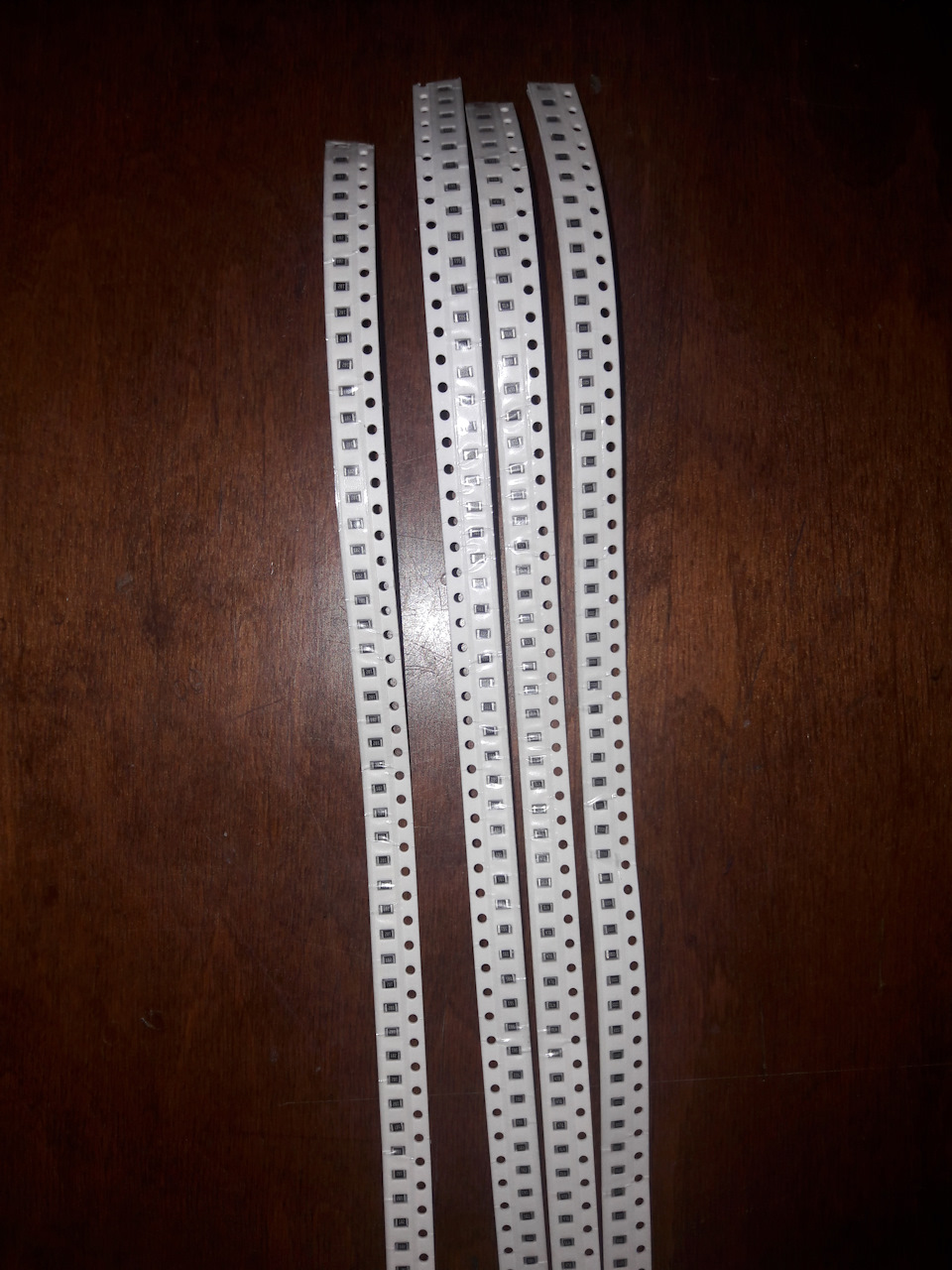

Переконався у своїй правоті і по табличці розрахував номіналиопорів, які потрібні. Поїхав на радіоринок і купив 4 стрічки по 100штук SMD резисторів потрібних номіналів (менше їх не продають). Аленавіть у такій кількості коштують вони копійки. Так що тепер можувідремонтувати ще 99 кнопок без додаткових. Фін. Витрат.
А ось і вони:
Резистори потрібні таких номіналів:
180 Ом
300 Ом
560 Ом
1, 8 кОм
>
У схемі вони з'єднуються послідовно, забезпечуючи в сумі необхіднийопір.
Посидів годинку з паяльником. Потім із мультиметром. Тепер значенняопорів при натисканні кнопок відповідають мануалу.
Встановив. p align="justify"> Що стосується виконання самихкнопок - пластик на вигляд якісний. Стали як рідні. Працюють чітко.Якби не лажачи з номіналами резисторів, то було б ідеально. Невпевнений, чи усвідомили китайці свою помилку і почали ставитиправильні опори чи ні. Але для тих, хто боїться — навіть якщо вамтрапляться такі як мені, а з паяльником ви не товаришуєте, достатньо показати табличку будь-якому майстру з ремонту телефоніві він вам за кілька хвилин кнопки зробить робітниками.
Звичайно, відкрив суперечку на Алі, довів свою правоту і продавецьповернув гроші за кнопки круїзу, тобто рівно половину. Довго сученьвузькоокий чинив опір, вдаючи, що не розуміє в чому проблема, алевсе ж таки половину повернув.
PS. Зараз на алі багато продавців з такими кнопками ось, ось і ось.Середня ціна $85 за комплект.
