Кастомні кнопки

Є одна дрібниця, яка об'єднує всі відомі мені автомобілі з ключем, і яка мене дико дратує. Прям дрібниця і прям дратує! Як комар укімнаті…

Це робота всієї електрики тільки при вставленому ключізапалювання.

Припустимо ситуації:

<
1. Я приїхав на природу.Хочу послухати музику.Ключ повинен бути взамку, щоб магнітола грала.А я повинен крутитися навколо машини, щобне викрали.
2.Я приїхав у справах і побачив, що мобільний майже сів.Хочузалишити в машині підзарядитися.Але не залишу ж я ключ у замку.
3. Я побачив, що заднє праве колесо спустило.Відкрив багажник, дістав компресор, увімкнув у розетку в багажнику, присів накрутитишланг, у цей час хтось сів у машину і поїхав, адже ключ має бути взамку, щоб компресор працював. Навіщо так зроблено це захист віддурня, щоб він (дурень) не міг забути щось підключеним доелектрики, закрити авто і сховатися на тиждень. А повернувшись, обурюватися акумулятору, що сів, і пред'являти претензіївиробнику.

Але я ж не він. Від мене не треба захищати. Я можу контролюватисебе. І навіть на ходу прикидати скільки ампергодин від акумуляторапотребуватиме той чи інший девайс. >

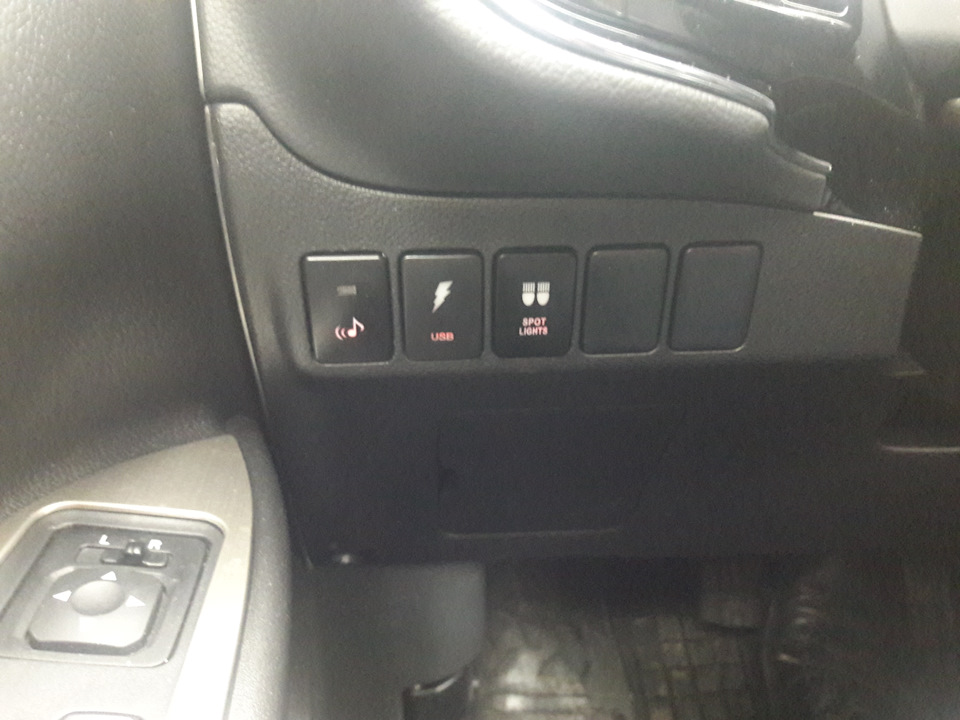

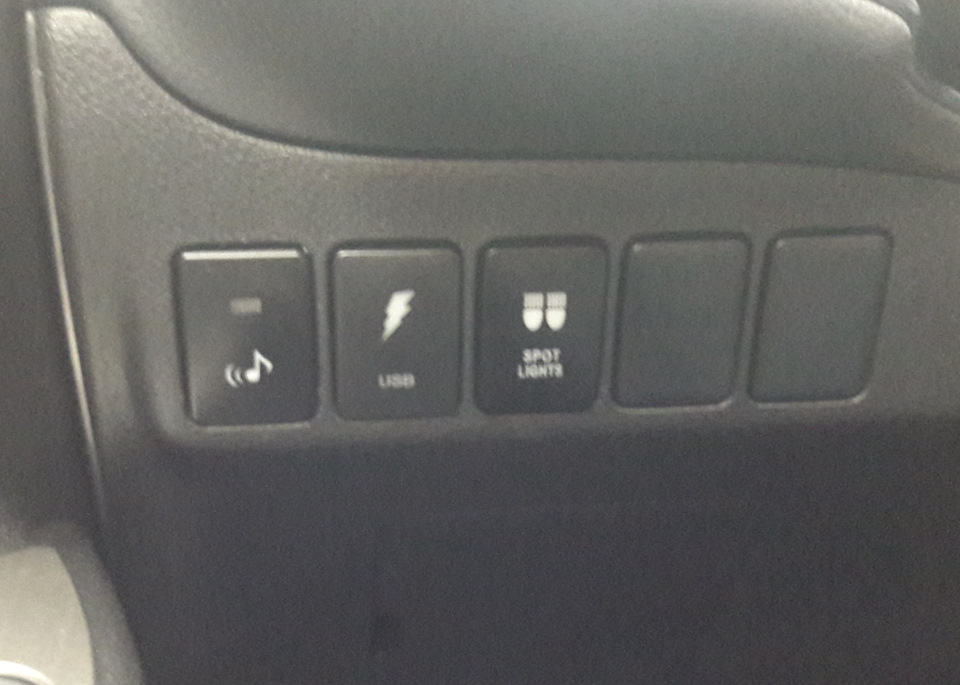

У моїй комплектації немає жодної кнопки на панелі зліва від керма.Ставити дорогі оригінальні примочки я точно не буду, а тому вся цяпанель повністю в моєму розпорядженні. Замовив на Аліекспрес 3кнопки:USB, Music та Spot Lights. Точніше замовив дві — USB таMusic, але продавець надіслав Spot Lights замість USB. Далі disputeта перезамовлення USB. У результаті в моєму розпорядженні опинилися3 кнопки. До нас підходять кнопки від більшості тойот. І китайці їхпозиціонують як кнопки від королі. Спочатку кнопки світилися синімі трохи не так, як мені хотілося. Довелося посидіти зпаяльником:впаяти помаранчеві світлодіоди та трохи підправитисхему. З кожної кнопки вивів окремий мінусовий провід, який запитаввід проводу підсвічування штатної кнопки Info. Тепер підсвічуваннянових кнопок включається разом з габаритами. І вони так самозмінюють яскравість, якщо змінюєш яскравість усієї панелі приладів.На жаль, точно таких світлодіодів за відтінком та яскравістю, якнаші штатні, мені підібрати не вдалося. Але все ж таки це ближче, ніж синій. Яскравість відрегулював резистором.

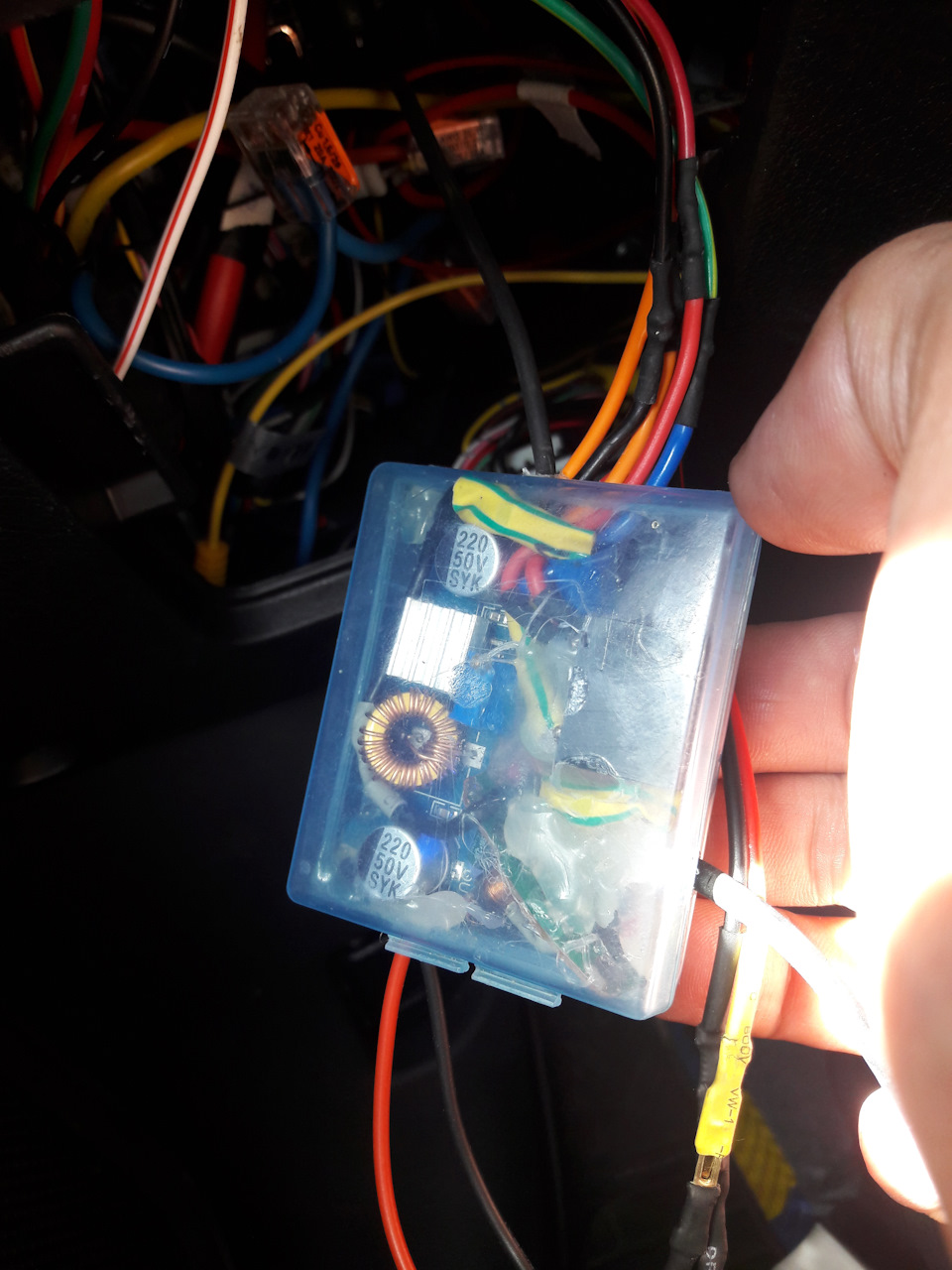

До кожної кнопки приєднав по реле та окремому запобіжнику. Та йзапитав у коробці запобіжників. Оскільки проводів вже наколгоспивтам багато, організував з'єднання конекторами Wago.

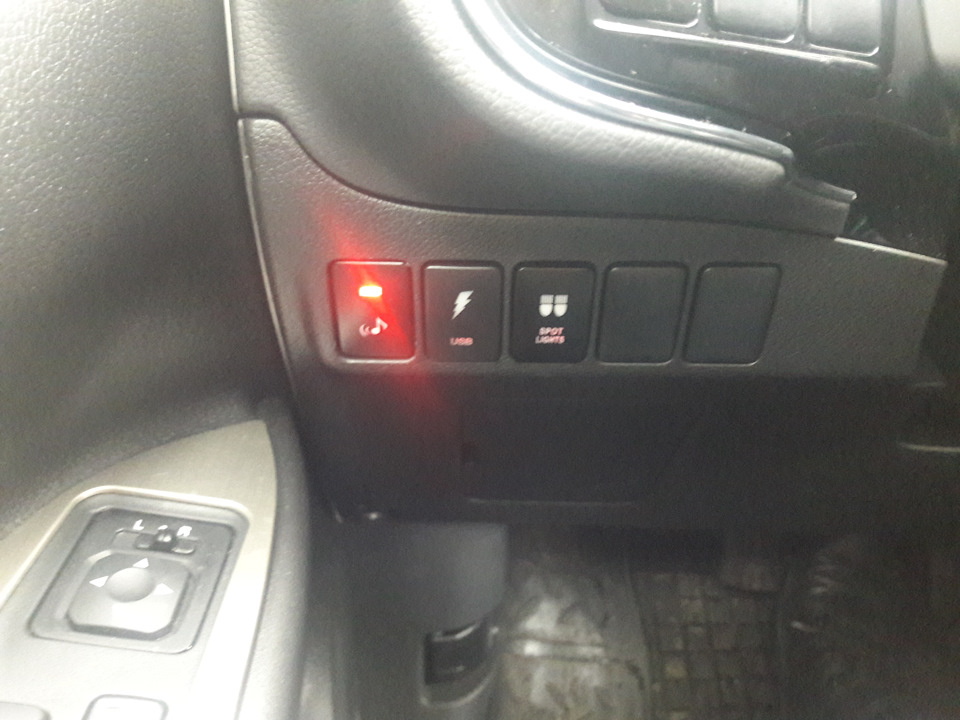

Кнопка Music
якщо вимкнена, то магнітола включається штатно, тобто колиключ повернутий в режим Acc або On
якщо увімкнена, то магнітола працює навіть коли ключа немаєв замку запалювання

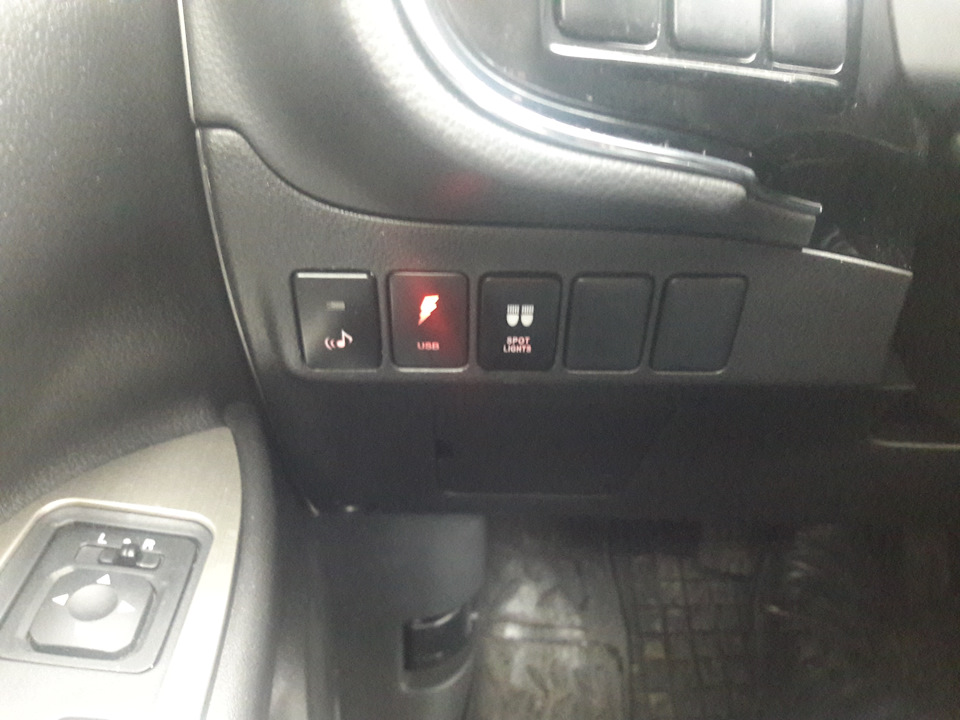

Кнопка USB
якщо вимкнена, то USB зарядка, яких у мене 3 шт, працюютьтільки коли ключ повернутий в режим Acc або On.
якщо увімкнена, то USB зарядка працює навіть коли ключанемає в замку

Кнопка Spot Lighs — пристосував її для керування розеткою вбагажнику (якщо дісталася на халяву)
якщо вимкнена, то розетка працює тільки якщо ключ Acc абоOn
якщо увімкнена i> , то працює завжди.

Тепер я можу нормально послухати музику на природі, сховатизаряджатися телефон у підлокітнику закритої машини і користуватисярозеткою в багажнику не боячись, що хтось то сяде за кермо і поїде.Хоча це і накладає низку обмежень. Залишаючи авто надовго, потрібнопереконатися, що всі кнопки вимкнені. > "то USB зарядка працюєнавіть коли ключа немає в замку. )
якщо вимкнена, то розетка працює тільки якщо ключ Acc абоOn
якщо включена, то працює завжди.

Тепер я можу нормально послухати музику на природі, сховатизаряджатися телефон у підлокітнику закритої машини та користуватисярозеткою в багажнику не боячись, що хтось сяде за кермо іпоїде.

Хоч це і накладає ряд обмежень. Залишаючи авто надовго, потрібнопереконатися, що всі кнопки вимкнені. > "то USB зарядка працюєнавіть коли ключа немає в замку. )
якщо вимкнена, то розетка працює тільки якщо ключ Acc абоOn
якщо включена, то працює завжди.

Тепер я можу нормально послухати музику на природі, сховатизаряджатися телефон у підлокітнику закритої машини та користуватисярозеткою в багажнику не боячись, що хтось сяде за кермо іпоїде.

Хоч це і накладає ряд обмежень. Залишаючи авто надовго, потрібнопереконатися, що всі кнопки вимкнені. >
