Після того, як була створена тема про газові упори, неодноразоводовелося відповідати на питання з приводу замку, у зв'язку з чимбула створена ця тема, оскільки приємно, що є люди яких цікавить іякі хочуть творити (з гарного погляду цього слова).
Таким чином почнемо:

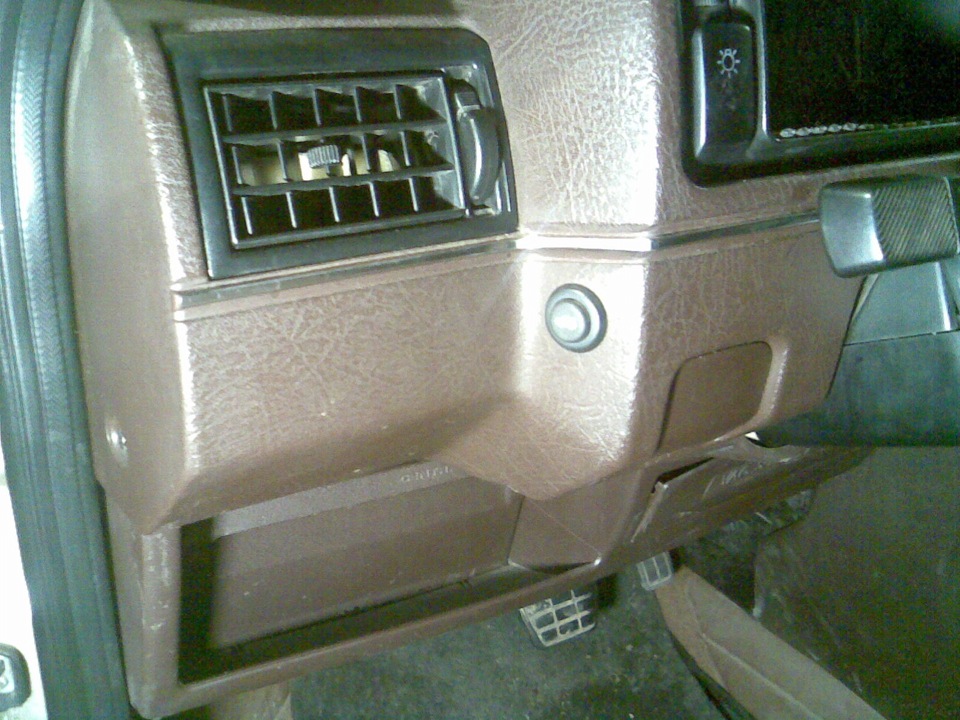

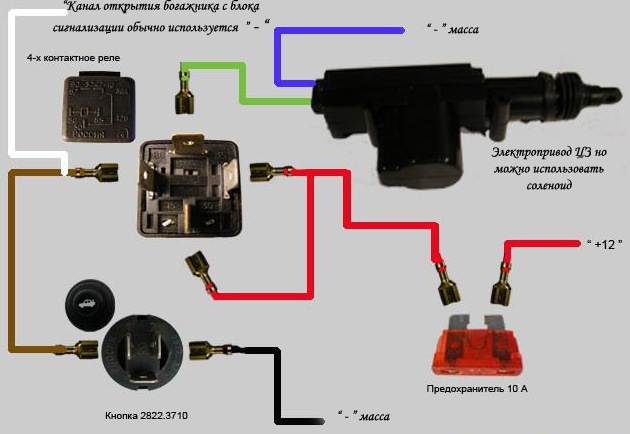

Для роботи мені знадобилися привід (соленоїд) можна такожвикористовувати звичайний привід ЦЗ, реле 4-х контактне, запобіжник10А, кнопка в салон, дроти, тата-мами, паяльник та ізолента. Післятого як проклав проводку вибрав місце для кнопки, спочатку думавпоставити десь біля магнітофона серед усіх кнопок, але подумавшивирішив поставити з боку панелі, так зручніше і виглядає непогано.

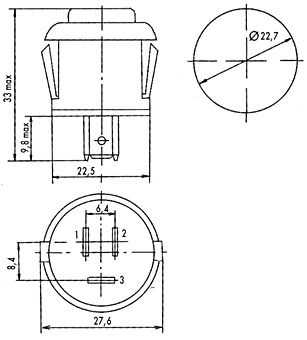

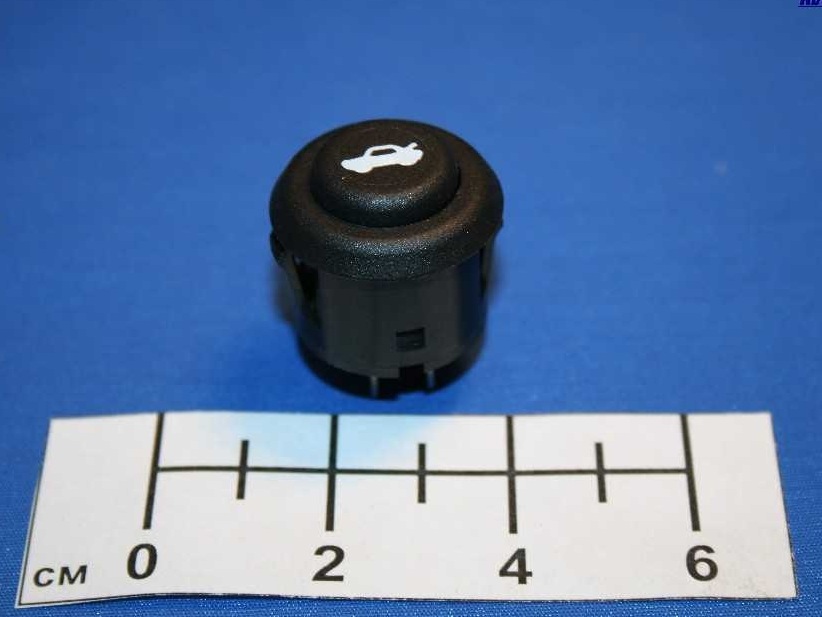

Номер кнопки 2822.3710 -----
---

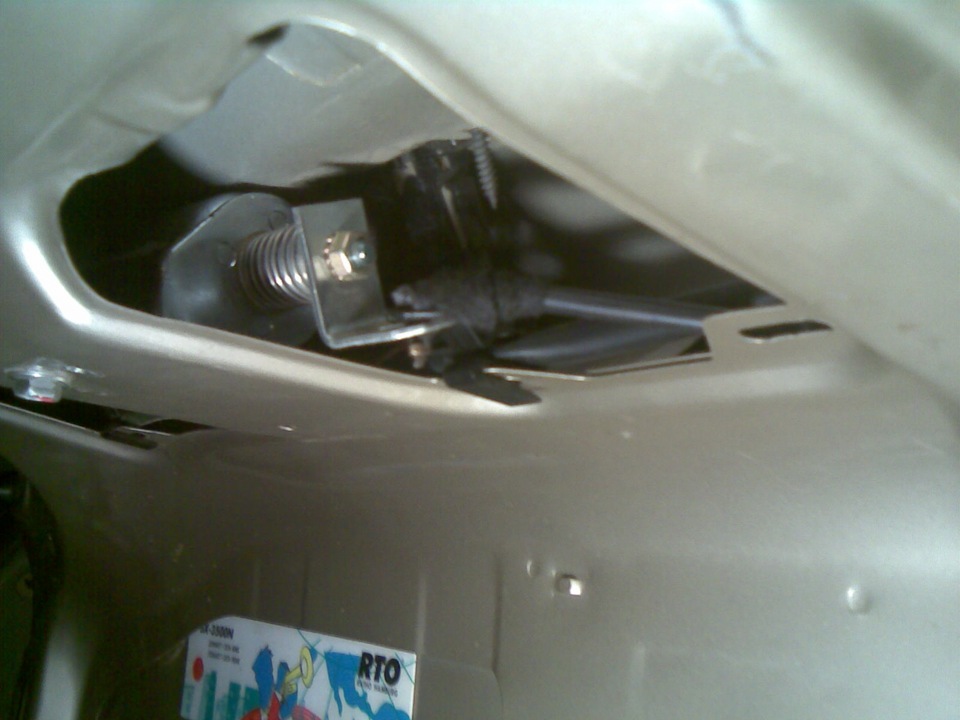

Сам привід розмістив у ніші (як вона називається не знаю, але нафото видно.
,
.
Рідний замок тобто кнопку я не викидав у мене вона залишиласяробочий, я прикріпився до тяги за допомогою затиску від ЦЗ
>
,
. Таким чином можна відкрити з кнопки в салоні або з пультасигналізації, ну а якщо щось за допомогою ключа.
До сигналізації підключав на спеціальний канал для відкриттябагажника.
Ну начебто все розжовано, якщо що забув пишемо, задаємо питання, несоромимося.
Коментарі20
Розкажи детальніше як ти кріпив тросік від соленоіда він у тобі працює на втягування та? по можливості додаткові фото…
У мене таке питання. на скільки я знаю привід ЦЗ працює в два цикли при імпульсі (+) він відкриває при імпульсі (+) на другий провід він закриває, тобто якщо зробити як ти писав на поштовх то при натисканні кнопки він відштовхне (Відкриє) і залишитьс...
А навіщо третій контакт у кнопки?
подивився і захотів ... упори вже тижнів зо три в багажнику катаю, а ось кнопку саме таку ніяк не можу знайти! просто жах! в магазинах питаю, так такі очі відкривають, що далі і пояснювати не хочеться! а встановити хочу все разом.
Та вже іноді люди не розуміють чого від них хочуть. А з приводу кнопки вона начебто від Лада 2010 хтось десь уже підказував, номер кнопки 2822.3710 може допоможе в пошуках ...
вже замовив, після чого зрозумів, що шукати немає сенсу
Все зробив, налаштував працює)) Залишилося найголовніше питання. Де взяти плюс? на тестовий запуск брав від фішки прикуривався
Сміті за те, що довго не відповідав, до компа дістатися не міг. По суті я брав плюс із замку запалювання якого кольору провід не пам'ятаю тестером продзвонював, ну а далі як за схемою. Є варіант тягнути від АКБ але мені було ліньки, головне в будь-як...
я хотів з блоку запобіжників взяти там ззаду як я зрозумів два червоні дроти приходять з великими клемами але різати і врізатися в нього не став ... забив і протягнув від акумулятора
ще питання, у тебе привід стоїть боком по відношенню до тяги замку як ти трос зробив що б він правильно смикав?
З налаштуванням соленоїда і тросика який приводить тягу в дію довга трапеза, тому на схемі зверху намалював блочок з центрального замку. його треба встановити поздовжньо тязі і підключати так щоб він відштовхував у нього так сили більше, з електропри...
я вчора ліжко поставив пробував рукою начебто працює сьогодні дроти прокину і спробую. До речі як і де простіше дроти прокласти?
я проводи простягав по лівій стороні коли піднімеш ковролін там джгут проводів ось поруч з ними я і протенув провід краще брати мін 1.5 квадрата( це сичення) тобто втрата на проводці струму менше буде у мене коштує чи то 2 чи 2.5 квадрата я шитаю що ...
якщо упори газові тримають то поміняй ущільнювальну гумку і буде відкидати допомагає в 95%
класний звіт, є питання! у мене, багажник не піднімається при натисканні на кнопку, а пневмоупори і так потужні ... може ти в курсі, чи є спосіб який дозволяє тримати соленоїд кілька секунд відкритим, щоб підійти і підняти кришку багажника вручну ... ?
У мене зустрічне питання У тебе з салону відкрити багажник можна за допомогою важеля біля сидіння водія?
неа, у мене хетч, таких приколів немає, тому що замок знаходиться на самих дверцятах ...
Ясно а коли провертаєш ключ дверцята багажника трохи відходить?
ключ лише замикає і відчиняє замок, а двері відкриваються при натисканні на кнопку (кнопка на дверцятах - вона ж і замок, в неї вставляється ключ) задумка аналогічна, кнопку на панель, соленод в дверцята, тільки ось дверцята занадто важка і важіль за...
але при натисканні кнопки дверцята відкривається хоча б трохи, якщо та то цього має вистачити для того, щоб все працювало,
