Rockford Fosgate фінал 2

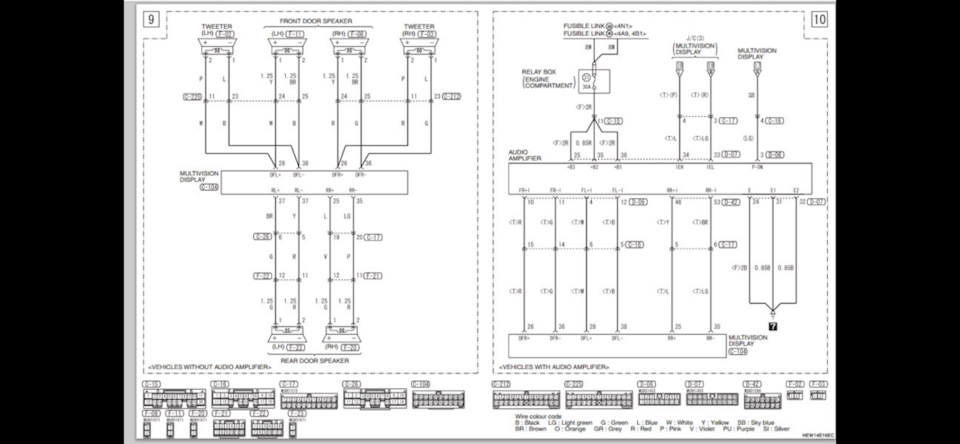

Схема
Несподіване продовження…
Запропонували мені підсилок за дуже смачною ціною, точнішеподарунок, ось тепер сиджу і себе вмовляю…
> Збираю інфу, її дуже багато, розрізненої, під різні підсилювачіі т.Д.
Розумію, що треба робити перехідну проводку, паятиму, повністювигалятися не буду.

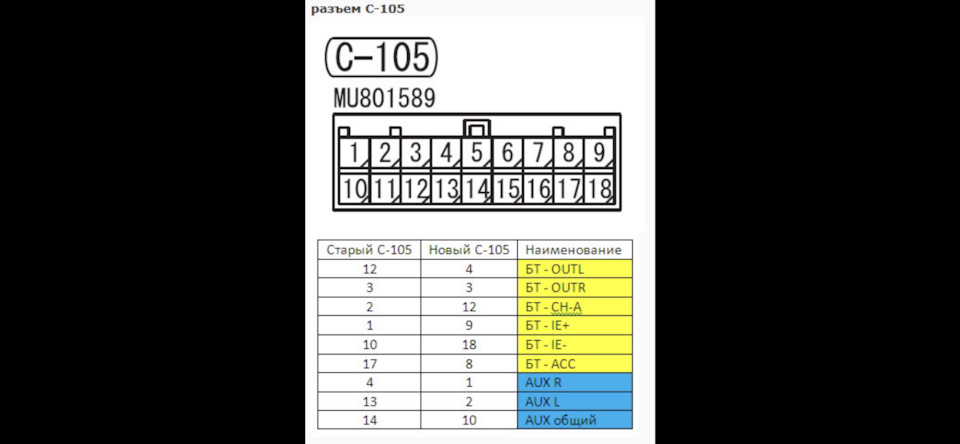

Управління я так розумію це три дроти На 105 роз'ємі. Потім всединаміки повинні зійтися в підсилювач, включаючи окремо переднітвіттери (прибрати конденсатор)
З ГУ прийдуть FL, FR, RR, керування та окреме харчування…
Буду дуже вдячний на окрему, узагальнену схему (вже не треба, народив сам)
Інсталяція це ASX рейстайлінг + Mitsubishi Connect + підсилювач (завтра поїду дивитися які є, знаю що треба 4xx, 5xx серії) +акустика вже встановлено + саб поки в пошуку.
ПРОДОВЖЕННЯ СЛІД…
Якщо не передумаю 🤪
Вже млинець не передумаю, дістався мені сьогодні практично задармаось такий комплект

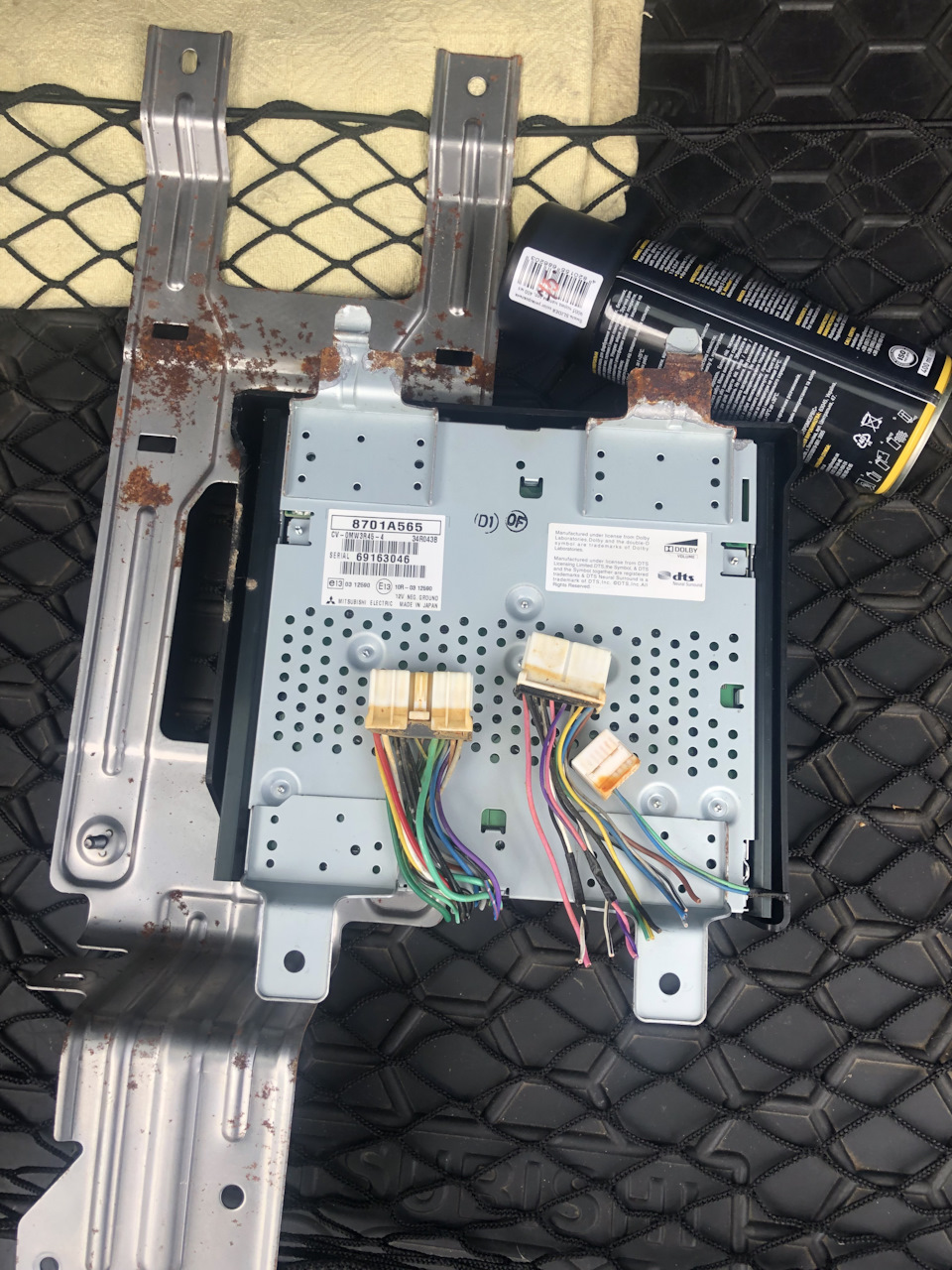

> Комплект

Фарбу купив, наведу красу і займуся виготовленням проводки…

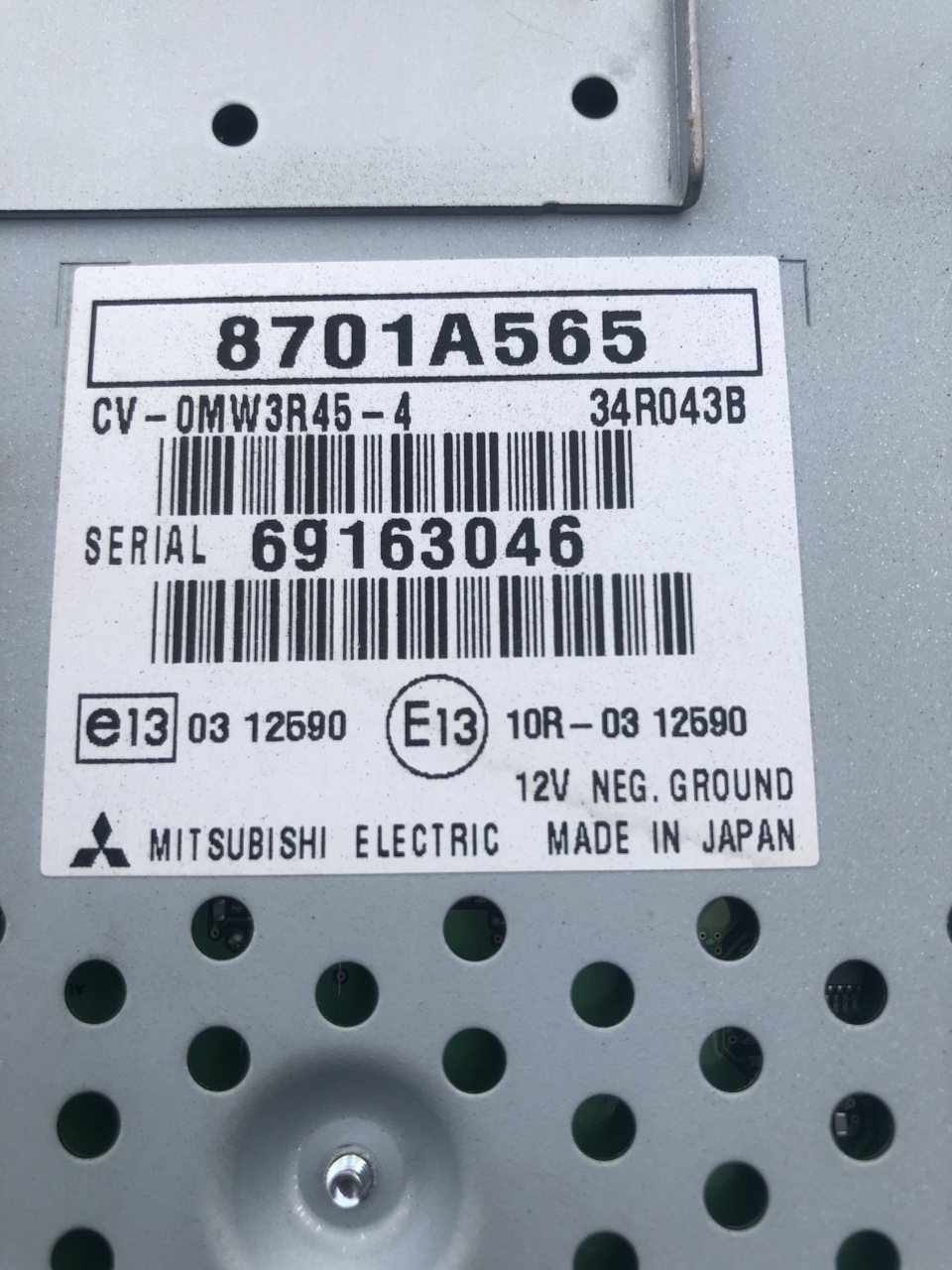

Номерок

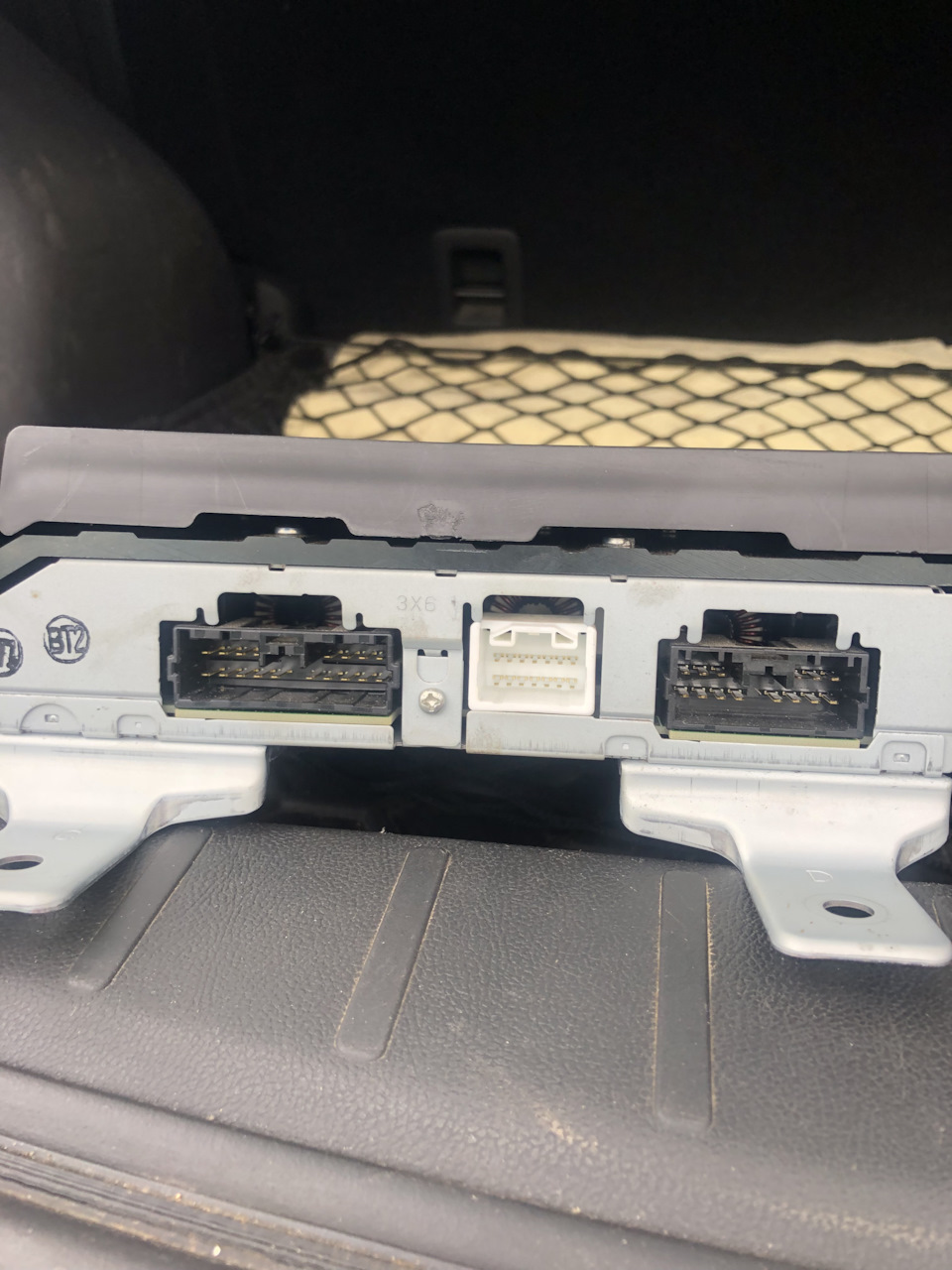

Роз'єми
Тож приїхав додому, розібрав, відчистив роз'єми ( самі контакти увідмінному стані), налив собі зубровочки і сів малювати схему іколи все народилося на папері все стало зрозуміло…
ознайомлення:
faq.out-club.ru/download/…TSUBISHI_CV-0MW3R45_2.pdf
Лижа під підсилок пофарбована, за тиждень зроблю проводку і будуставити ... Сьогодні на дачі, руки сверблять, вирішив покипоставити підсилок, нехай звикає, сидіння відкрутив, знімати нестав, щоб не злетів датчик ваги srs, адаптувати його ще той гемор, поставив ...
Усилок на місці
Хай звикає

Вирішив пошукати дроти динаміків у передній кік панелі, переднізнайшлися

Товсті це динамік, тонкі твіттер

А вод задніх немає…

Продовження вже тепер точно буде…
