Як я камеру ставив на Grand Scenic 3.

Раз…раз…раззззз… Мій дебют на Драйві
І того.
Вихідні дані:
Маємо:— Grand Scenic 3 2016рік.
— як виявилося сенсорний R-Link
— технічне утворення та трохи досвіду в примітивній електроніці… нудобре швидше за електрику
— набір TORX-ів з Епіцентру, кілька викруток, паяльник
— друга який звіздел нафіга я лізу в машину, але який не бувпосланий так як мав дещо інструмент
— дві групи порадників у Facebook-і
— гора інформації на megadriver.org
— життєвий досвід володіння автомобілем у кількості двамісяці< /b>
— бажання
Що хотілося отримати:
— заповітне зображення на дисплеї в режимі онлайн з кормиавтомобіля
/>
— робочу машину після всіх маніпуляцій

Першим ступенем що спонукало мене на дії був запис Активація наR-Link:камери заднього виду,
Наступним етапом була покупка ELM 327. І колупання інформації вінтернеті що це і на це що потрібне.
І тут почалося:Pyren, ddt4all, torque і т.Д. Кількість інформаціївпала на мене хвилею, і ця хвиля почала трохи змивати моювпевненість у власних силах. Але після періодів занепаду духу, свербіж в руках не давав жопі спокою.
Наступний поджопник прилетів коли я вже собі визначився щоактивувати буду сам (офіціали захотіли 140 баксів) і вирішив щовсе-таки робити через комп, тобто використовувати ddt4all. ЧетPyren та его скрипти ну не зайшли мені. І тут виявляється, що всямультмедія висить на can шині 2. І моя синя диво коробочка ціною в200 грн (8 доларів), не може спілкуватися з цією шиною. Зновунерви, пошуки та стаття Перехідник ELM327 на Can2.

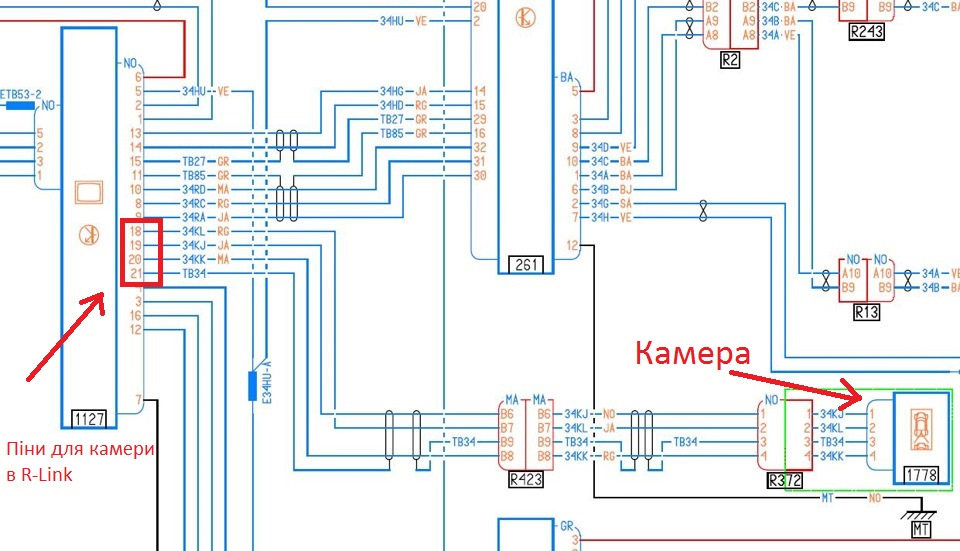

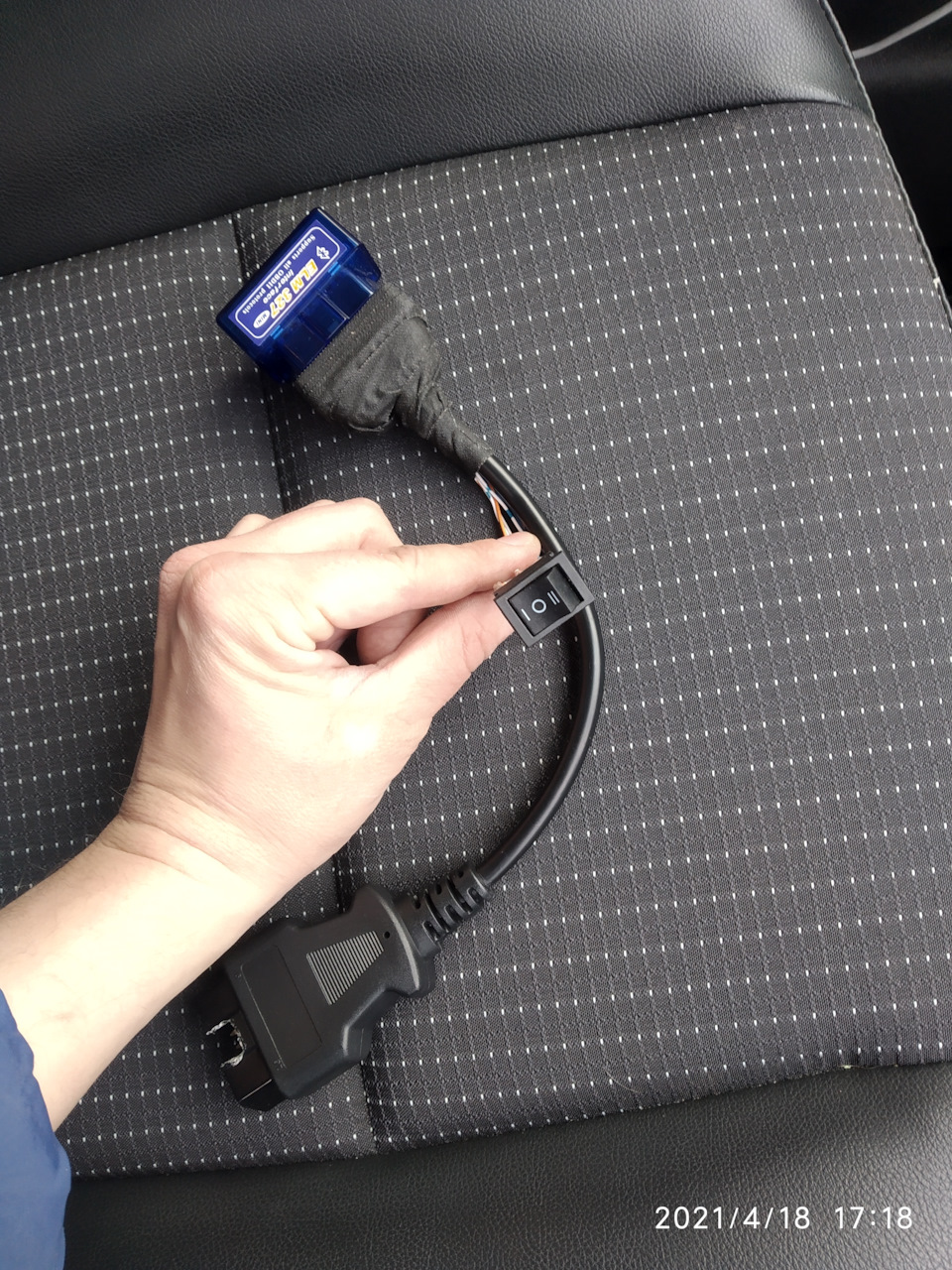

Купляємо подовжувач OBD2, кнопку на 6 контактів, дістаємо паяльник…багато нервів і вуалю, отримуємо ось таке диво. Перехідник Даліриємося на драві і знаходимо схему Схемаелектропроводки:камера-Rlink Ручки вже свербіли, щось розібрати іпочав я з панелі приладів. Потрібно подивитися що за роз'єми насамому дисплеї.
Розібрав, і вуаля, а необхідні мені піни вже зайняті. Щенячарадість, ось як можна було описати той момент… Значить десь уже єфішечка, куди камеру потрібно підключити і радіють… але на жаль невсе виявилося так просто…

Різаємо ззаду дисплея мульмедіа
Ну що настав час і саму камеру замовляти, перелопатив весь OLX.ua.Знаходжу камеру у Харкові, кидаю гроші на карту ... Камера вже їдедо мене ... У мене два дні щоб все підготувати до установки (так ядумав).
Камеру до речі брав б/в оригінал Ціна питання — 2200грн (78доларів). Ну що час активувати камеру. Тут пройшло беззапитань:перехідник спрацював, активація пройшла успішно. Робив усеяк за посиланням вище. У результаті отримую свої заповітні лінії начорному тлі. Фото не робив. Далі озброївшись торксами погнаврозбирати обшивку з задніх дверей ... І тут розчаровані а фішичкито немає ніякої. Ну нічого подумав, мабуть за обшивкою в багажнику.Ліва? Чи права? ось у чому питання. Почав із правої, НІЧОГО.Ліва:знову фіско, за лівою обшивкою тільки блок парктроників і блоккерування стоянковим томозом, ніякої вільної фішечки із заповітнимичотирма пінами. І тут у гру вступає Фейсбук всемогутній, і ордапорадників, які ніколи такого не робили. Значить варіантипосипалися такі:за порогом біля водія - повз, стійка біля водія -мимо, біля блоків із запобіжниками - мимо. Поріг біля пасажира -мимо, стійка біля пасажира повз, за ​​панелем де вимикаєтьсяподушка безпеки пасажира - мимо, але як же я був близько (але проце далі). Варіант під ковроліном що під сидінням водія я відкинув, занадто багато метушні.
Камера на вже на руках, підлогу машини розібрано ... Але дроти замультмедіа різати не полювання ... Руки опускаються, їду за кабелем3 * 0, 25 + екран, беру 8 метрів.

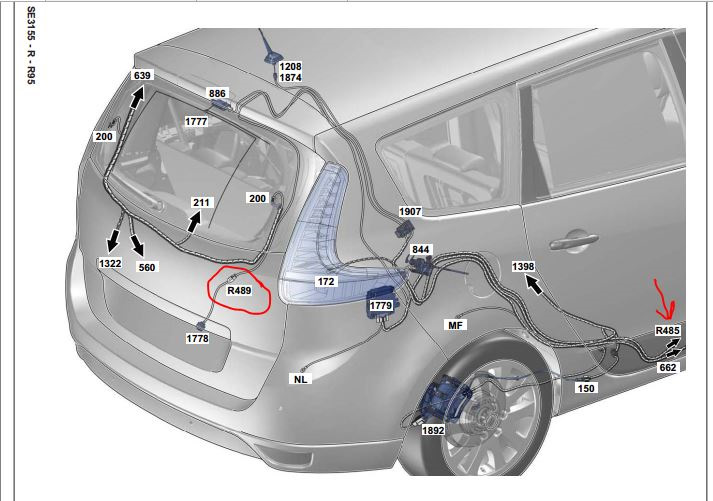

Вечір вже нічого не хочеться... Гуглю на інглиші Scenic 3 ph2wiring diagram... ЄВРИКА...Ну не може наша людина робити всепо-людськи... Інструкція для слабаків це знаю все... Хто спочаткучитає інструкцію а потім робить, нехай виколе собі одне око ... Доречі однооких не багато то у нас ... > R489 у нас відсутня, алеза схемою він йде в R485. Ідемо далі…і ось воно…
R485 — те що нам треба… але це не точно)

Де ж це ранок… Ранок… неділя… але чекати нема сил… біжу домашини.

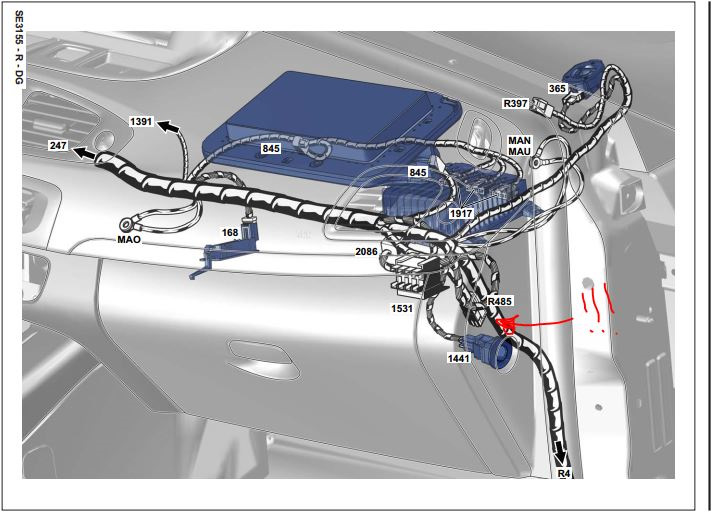

Знімаю бардачок… і сльози щастя на очах
Ось він роз'єм для камери… біля наших ніг… вірніше ніг пасажира

> Разьем на 10 пінів але у ньому лише чотири фішки. Кольорипроводів такі ж як і в роз'ємі R-Link
Желторотик

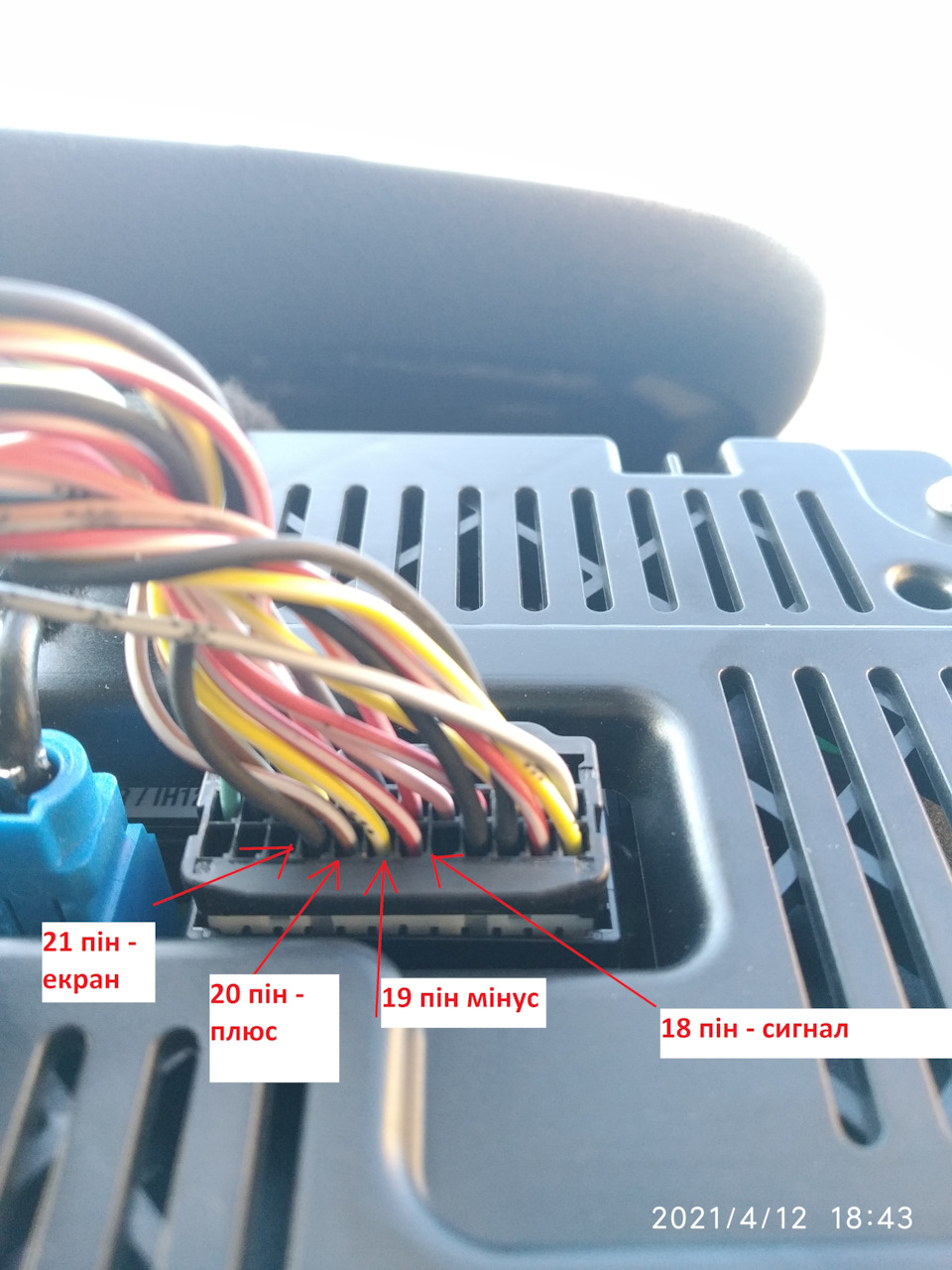

Чорний екран 21пін, жовтий мінус 19пін, червоний — відеосигнал —18пін, коричневий плюс 20пін Далі справа техніки, вже багато статейпро укладання кабелю. Я до речі поміняв фішки, купив універсальні 4пінові під обжим. Провід кидав - правою стороною під порогами - "бік пасажирів", штовхав під повсть.Виведення кабелю до R485
поріг пасажира - передній
поріг заднього пасажира
обшивка в багажнику - зі строни люка бака
ці заглушки в стелі потрібно вийняти щоб дістатися до гофрі якоїйдуть дроти.

Заглушку спочатку потрібно потягнути на себе, потім у щілину міжкрішою та обшивкою запхнути плоску викрутку і на самій заглушцінатиснути на важіль, виймається вона легко.

Виходимо до гофри. Далі через гофру вже на задню ляду. Проводку позадніх дверях описувати не буду там все зрозуміло. Далі знімаємохромовану накладку де підсвічування номера.
накладка з місцем під камеру
Паяльник до рук:режим лазера — робимо отвір
Плавиться пластик легко. Розмітка під отвори є на самомупластику
Два гвинти та камера зафіксована
Вигляд з зовні
Далі обтискання проводів:на камері — штекер теж замінив.
> 3*0, 25 + екран
штекер камери
1 чорний матовий провід — ЕКРАН, 2 Жовтий-СИГНАЛ, 3 Чорнийглянсовий — МІНУС, 4 червоний — ПЛЮС
з'єднуємо штекер камери та штекер на дроті від R485
Барабанний дріб… селектор передач у позицію R…
сльози щастя на очах< Збираємо обшивку, інструмент, прибираємомашину ... І йдемо заспокоювати нерви ... Вся ця тягомотина зкамерою зайняла у мене два тижні (робив вечорами після роботи) ...і коштувала мені купу нервів…
Прошу вибачити за граматику… Російський не мій рідний
У силу свого досвіду та знань відповім на запитання укоментарях
