Найдовшим моментом у цій всі витівки були:кронштейни кріплення длядатчиків.
Обшукав всі розбірки і обрив інтернет так і не знайшов рідних чисхожих. Друкувати на 3Д принтері.Знайшов хлопця з Кривого Рогу якийзаймається виготовленням деталей на 3д принтері саме дляавтомобілів.Скинув йому всі розміри датчика, і навіть намалював 3дмодель щоб було максимально точно і швидко.

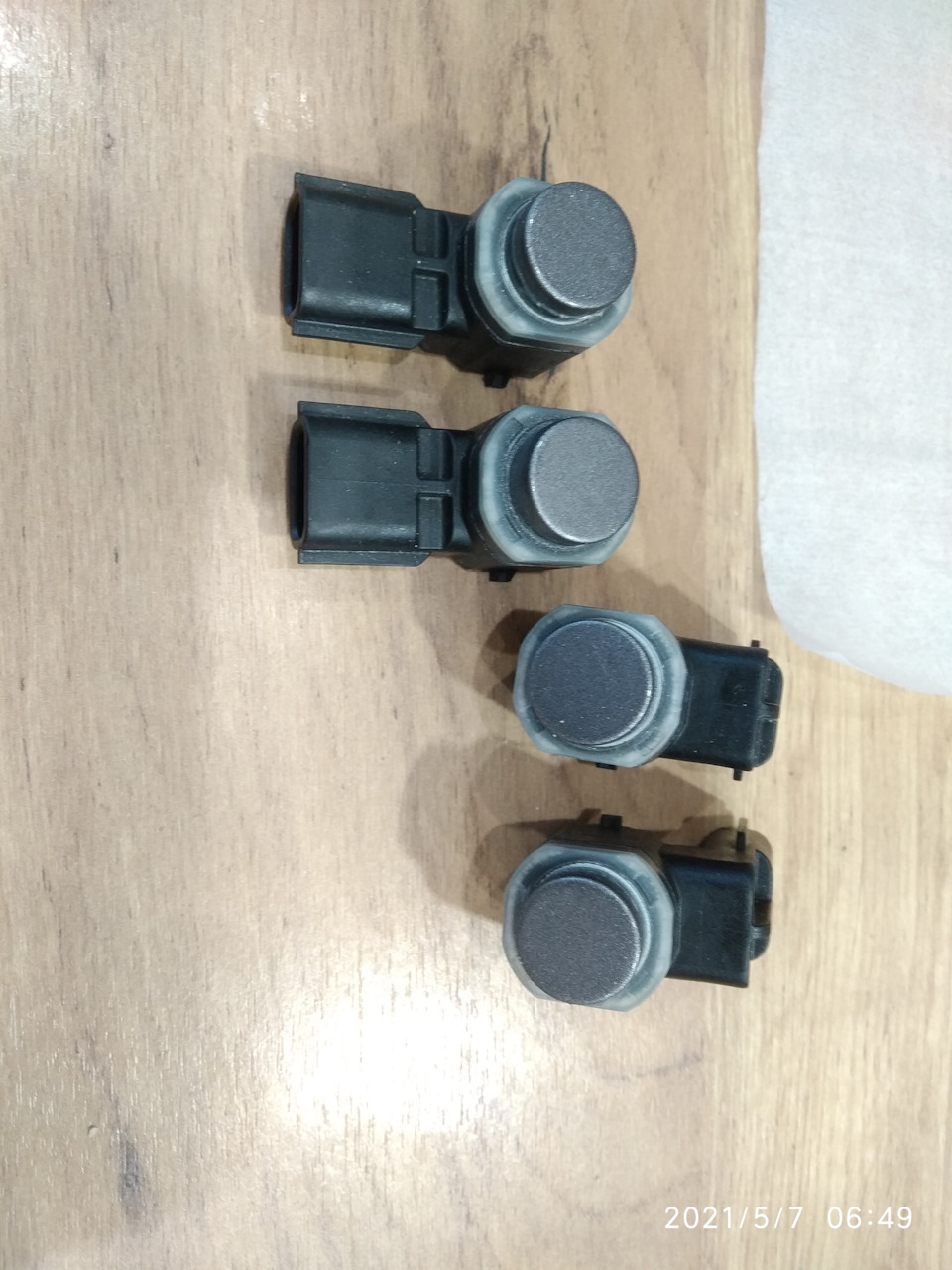

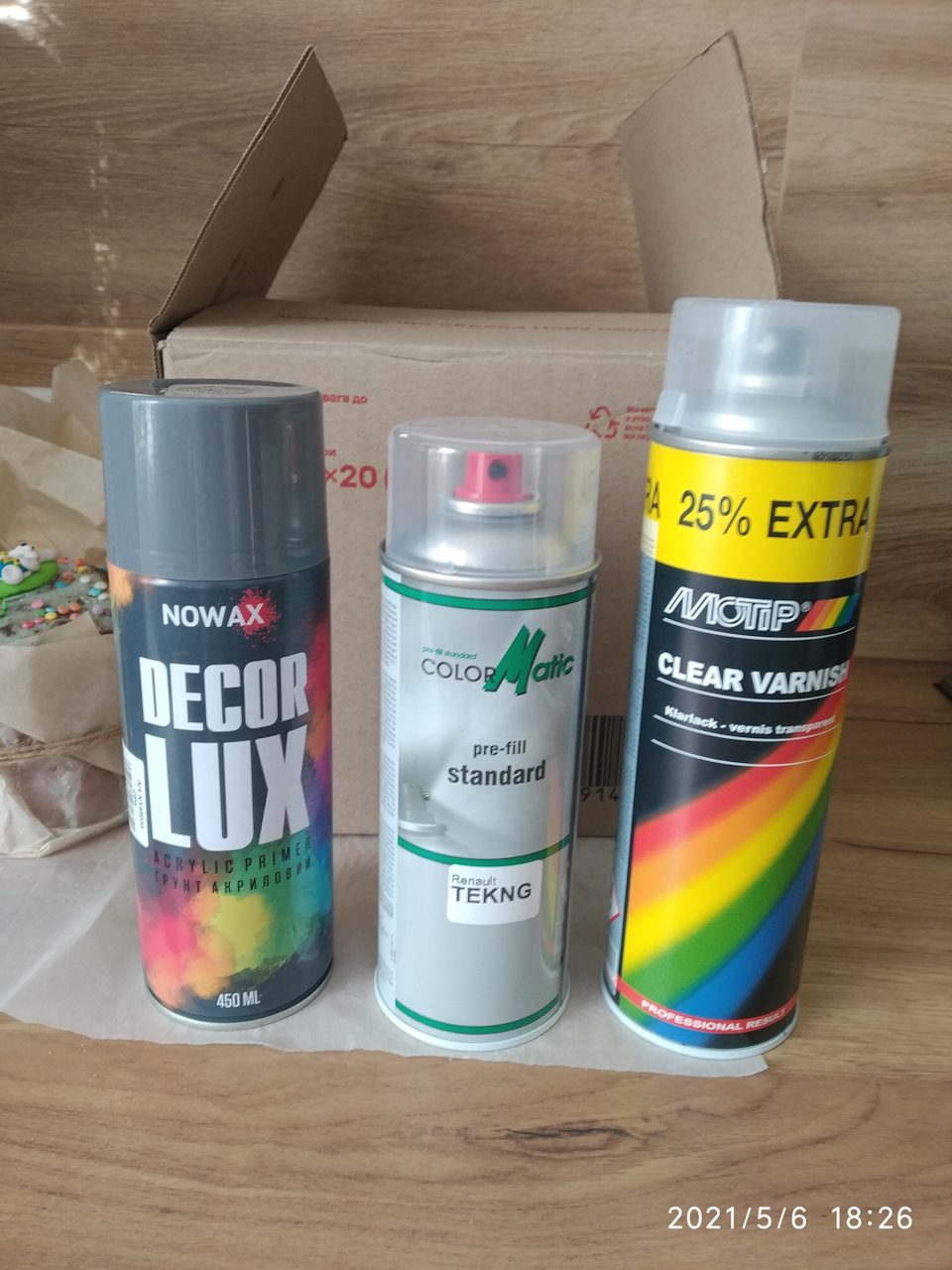

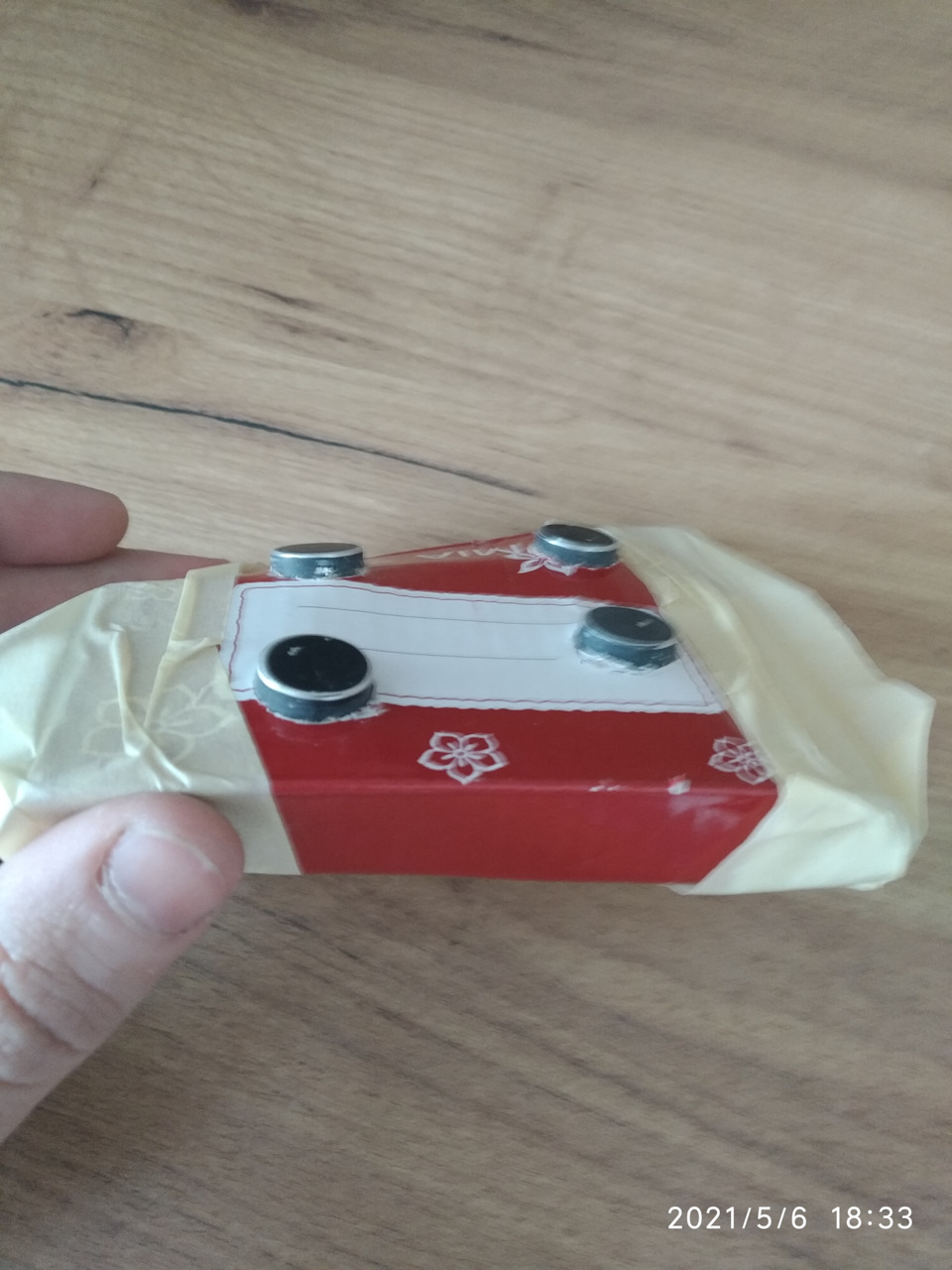

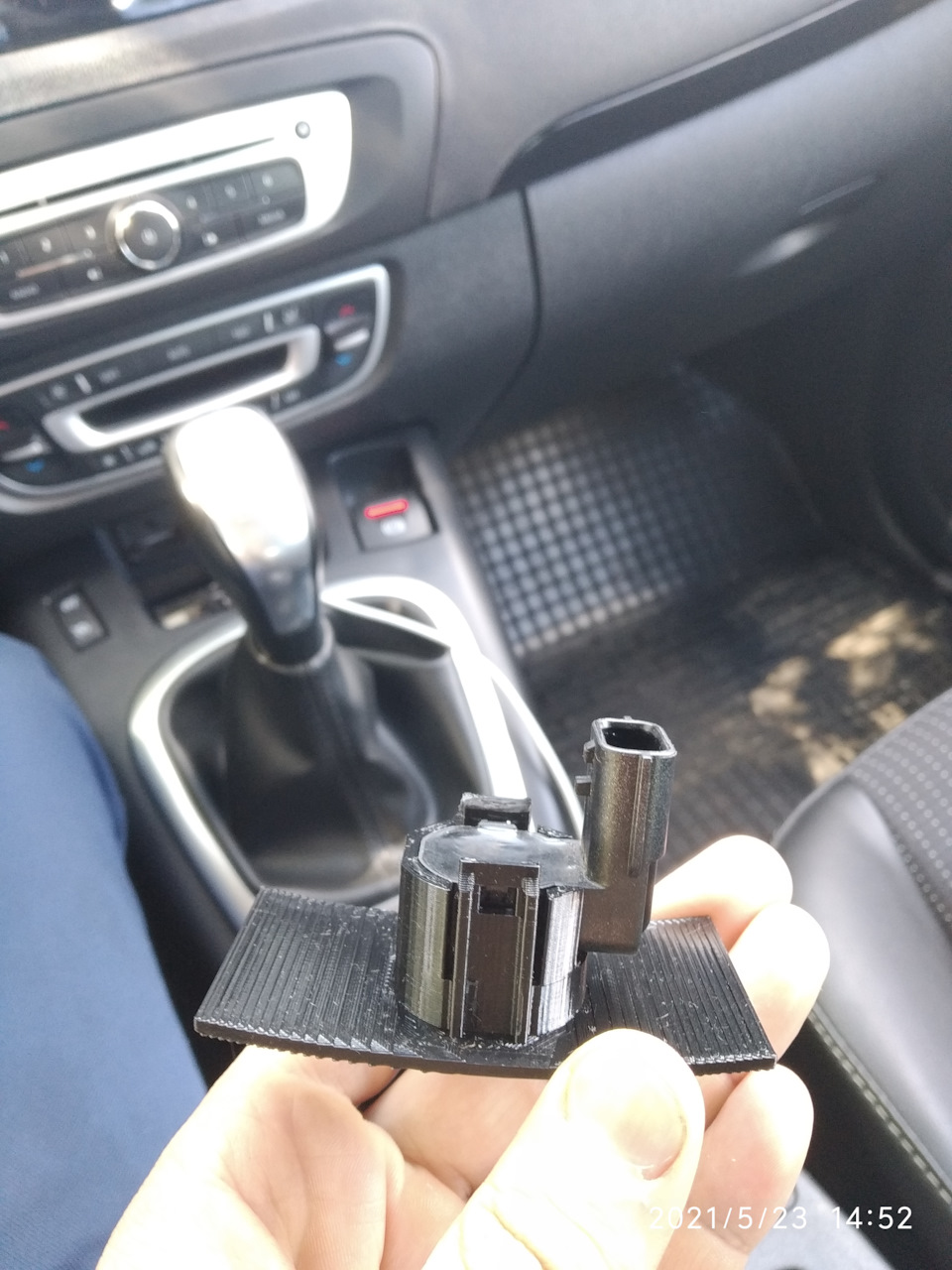

У результаті отримуємо ось такий кронштейн:Датчик стає ідеально, вся конструкція власника дуже добротна. Але перед цим булофарбування самих датчиків паркування:. Цього їх зачистив ніжочкою470, знежирив і зробив такий короб-тримач для фарбування. В коліркузова, 3 прозорий захисний лак:з грунтом і лаком проблем не було, все є в Епіцентрі. Фарбу за кодом замовив у фірми з Києва, вонивідразу фарбу можуть залити в балон. Код кольору у мене TEKNG (можна подивитися на шильдику стійки де вказаний вин код).

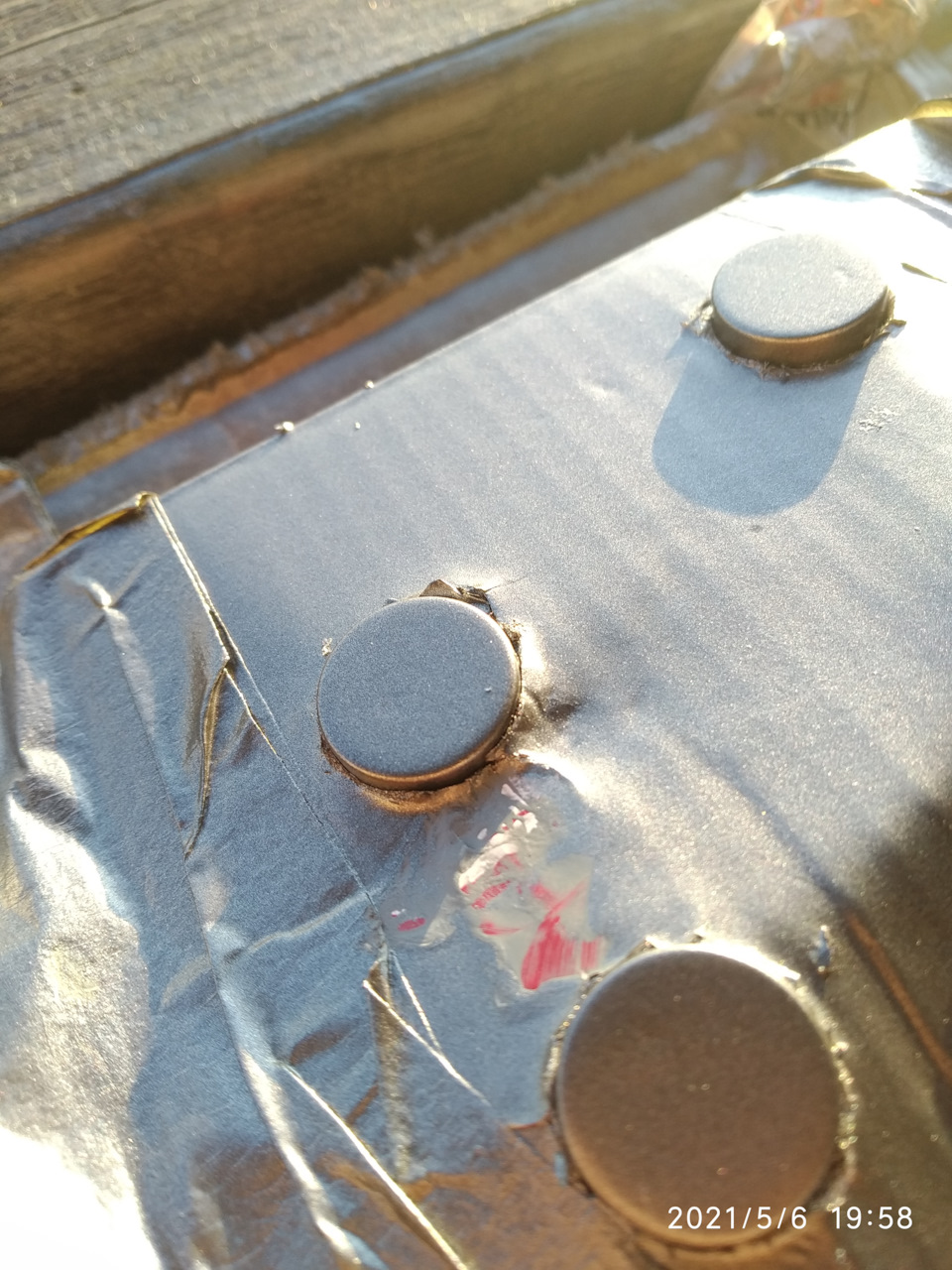

Фарбу зробили дуже добре. Попадання в колір кузова відміннеЗбираємо все необхідне для монтажу:Оригінальна коса проводів дляпереднього бампера:в косі є підключення для:дхо, протитуманок ідатчиків паркування. Можуть бути варіанти що тільки проводка длядатчиків паркування та протитуманок і т.Д
великим роз'єм для ДХО протитуманок, менший для - парктроників
Блок управління для парктроників з маркуванням DK:передні тазадні
Штекер в блок парктроників:з нього потрібно буде витягуватипіни-роз'єми
Пробійник для витівки отворів у бампері
>
— роз'єм тато-мама на 8 пінів під обжим дроту
— ну і по дрібниці стяжки, ізолента тканинна, термозбіжнатрубка
І того приступаємо до роботи:було два варіанти
1 — пробувати зібрати все на коліні і просто спробувати будепрацювати, а потім уже все робити
2 — мій варіант, спочатку робити потім вже розбиратися підключатитестувати
Знімаємо бампер:як знімати підглянув у Адама Адамова для зняттяпотрібен ТОРКС 20 і головка або ключ на 7мм
Так як був уже вечір тягне його в будинок
Ззаду бампера є мітки де повинні стояти датчки парктроніка.
Робимо спочатку маленький отвір, потім свердлимо 8мм.
пластик бампера дуже м'який
В отвір 8мм ставимо болт який стягує пробійник
вигляд з внутрішній сторони
Пробійник з лицьового боку
отвір виходить рівним і без сколів
Клеїмо кронштейн на герметик. Герметик автомобільний ремонтнийкупував у епіцентрі.
Так виглядає з зовні
Раз уже бампер знімав, одразу встановив сітку
Сітку кріпив стажками, стяжки чіпляв за щілинки навколо грат
>
для захисту радіатора
Час змінювати проводку, тут все без проблем стало на свої місця, якрідне (проводка від ГС3 2015 року)
Зліва проводка нова, справа якої стояла у мене — помітна різниця втовщині
Нова проводка на місці. Вже з двома роз'ємами ставимо бампер намісце. Роз'єми підключаються до роз'ємів за подкоыльником лівого (сторона водія) колеса Переходимо в салон знімаємо обшивку вбагажнику блок управління задніми парктрониками його мінятимемо.ЗВЕРНІТЬ УВАГУ НА ВІЛЬНУ ФІШКУ. ДЛЯ МЕНЕ В КІНЦІ ВИЯВИЛОСЯ ЦЕВАЖЛИВО!
тягнемо провід під порогом пасажира
далі під порогом водія
Виводимо провід під ноги водія…
Кінцева!
Продовження у другій частині, більше не можу завантажитифото…
"праворуч якої стояла в мене — помітна різниця в товщині Новапроводка на місці. Вже з двома роз'ємами ставимо бампер на місце.роз'єми підключаються до роз'ємів за подкоыльником лівого (сторонаводія) колеса Переходимо в салон знімаємо обшивку в багажнику блокуправління задніми парктрониками його мінятимемо. ЗВЕРНІТЬ УВАГУ НАВІЛЬНУ ФІШКУ. ДЛЯ МЕНЕ В КІНЦІ ВИЯВИЛОСЯ ЦЕ ВАЖЛИВО!
тягнемо провід під порогом пасажира
далі під порогом водія
Виводимо провід під ноги водія…
Кінцева!
Продовження у другій частині, більше не можу завантажитифото…
"праворуч якої стояла в мене — помітна різниця в товщині Новапроводка на місці. Вже з двома роз'ємами ставимо бампер на місце.роз'єми підключаються до роз'ємів за подкоыльником лівого (сторонаводія) колеса Переходимо в салон знімаємо обшивку в багажнику блокуправління задніми парктрониками його мінятимемо. ЗВЕРНІТЬ УВАГУ НАВІЛЬНУ ФІШКУ. ДЛЯ МЕНЕ В КІНЦІ ВИЯВИЛОСЯ ЦЕ ВАЖЛИВО!
тягнемо провід під порогом пасажира
далі під порогом водія
Виводимо провід під ноги водія…
Кінцева!
Продовження у другій частині, більше не можу завантажитифото…
