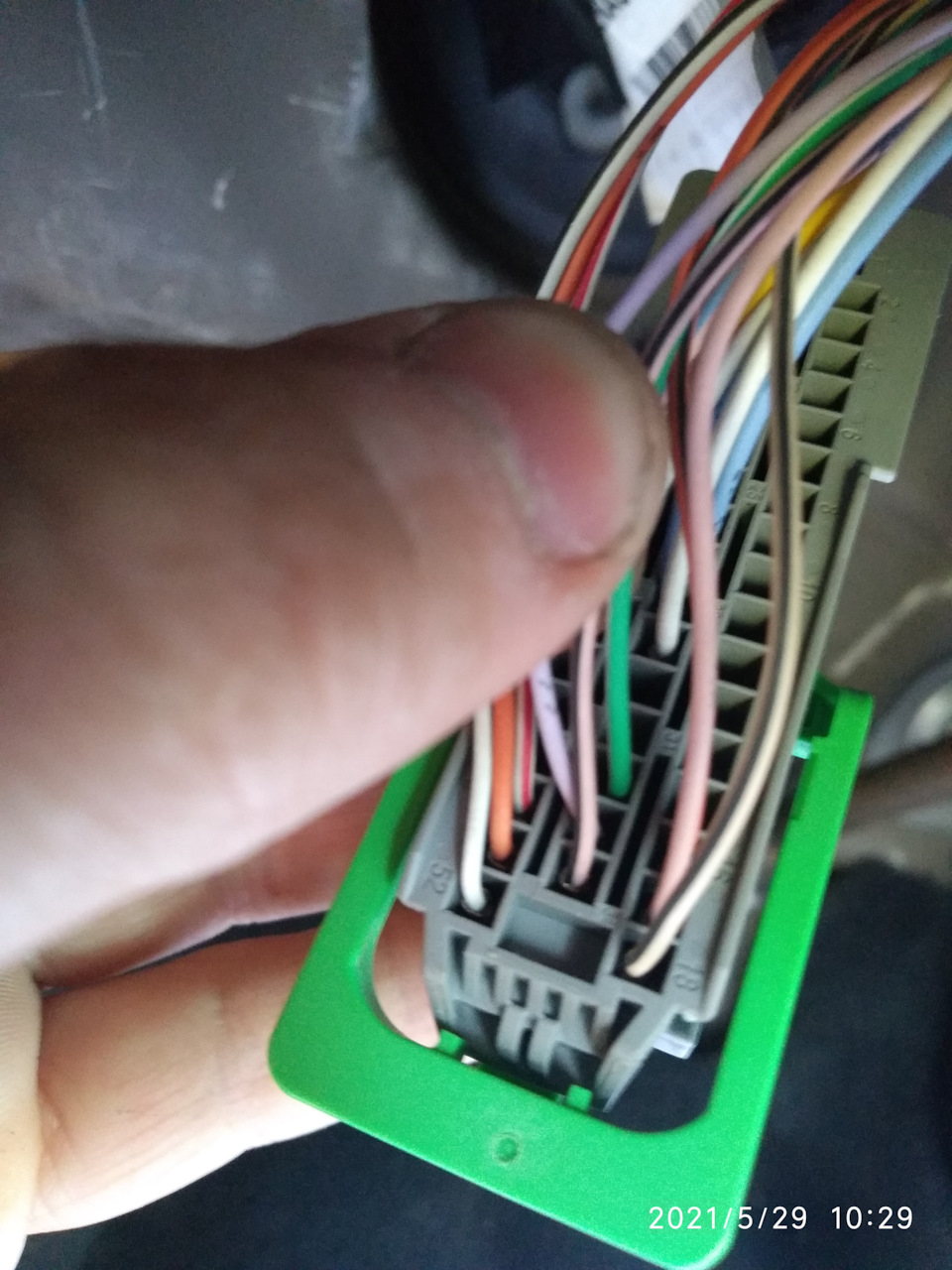

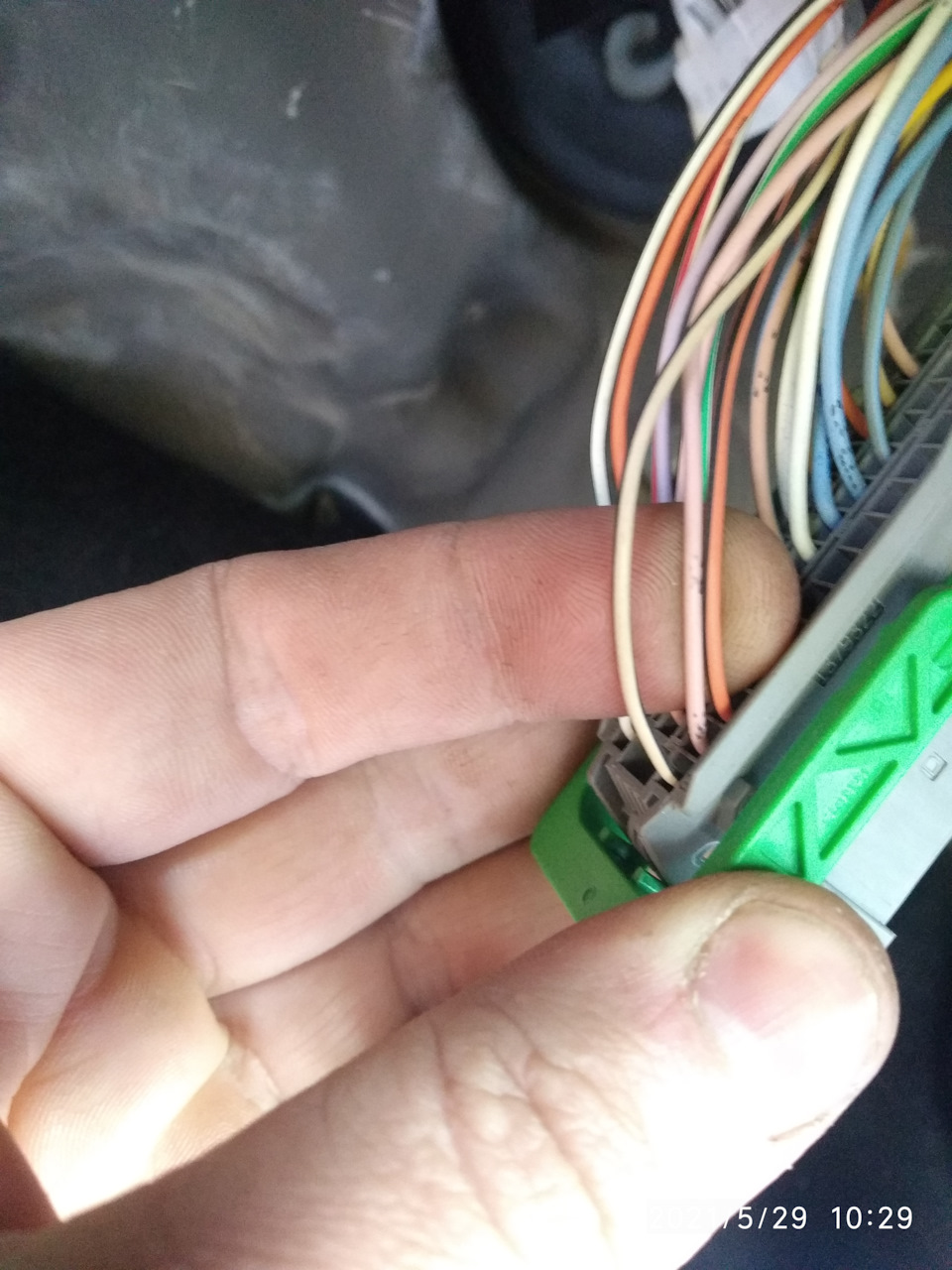

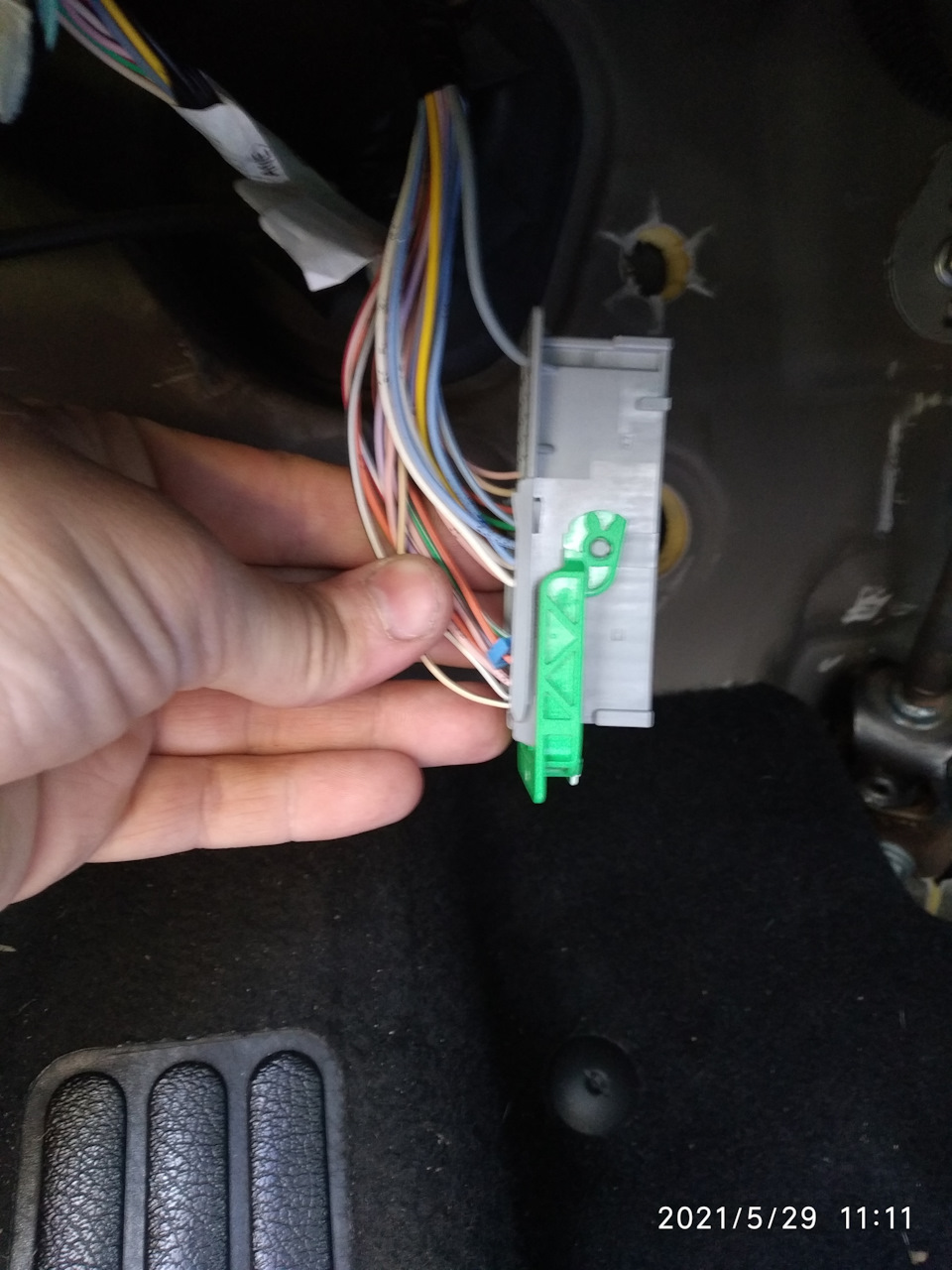

Нас цікавлять крайні дроти:3 шт найнижчих праворуч і 3 нижніхпосередині
Їх відрізаю і підключаю їх до роз'єму який купивзаздалегідь.
.
Проводи які тягнули теж підключаємо з роз'єму на 8 пінів.Отримуємопару тато-мама — з одного боку дроту які йдуть від бампера з іншогопроводи які йшли від багажника.
Все підключав по електросхемах які скидав у другій частині.

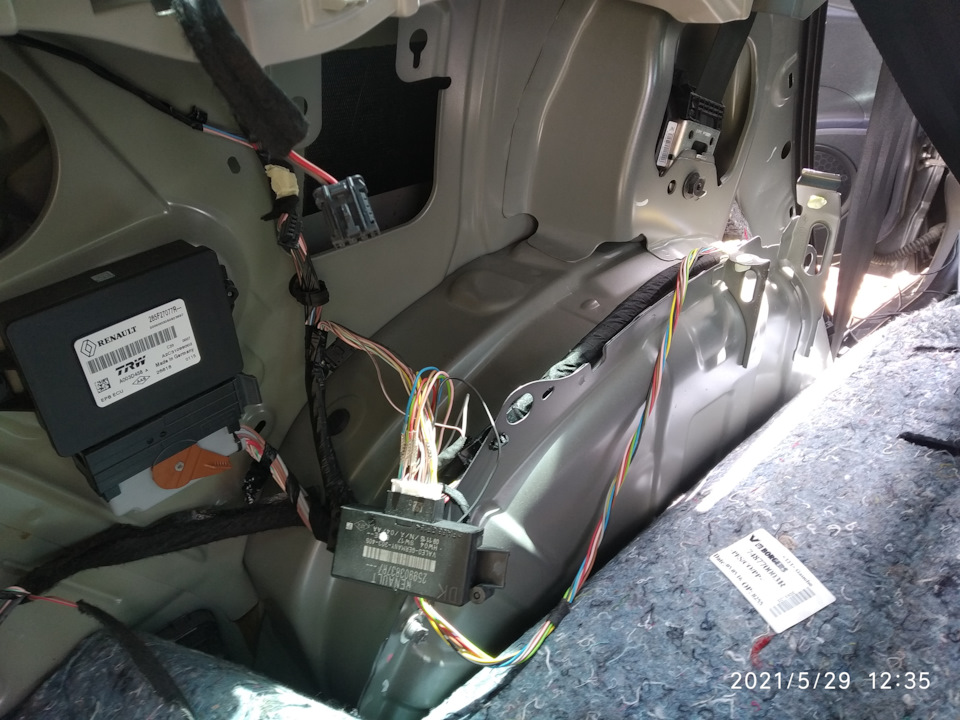

Так виглядай дроти вже підключені блоку з маркуванням DK^ передніта задні парктроніки.
Вже все начебто підключено. Поклав і помістив під кермо
Ну все ніби вже підключено і можна включати запалення.

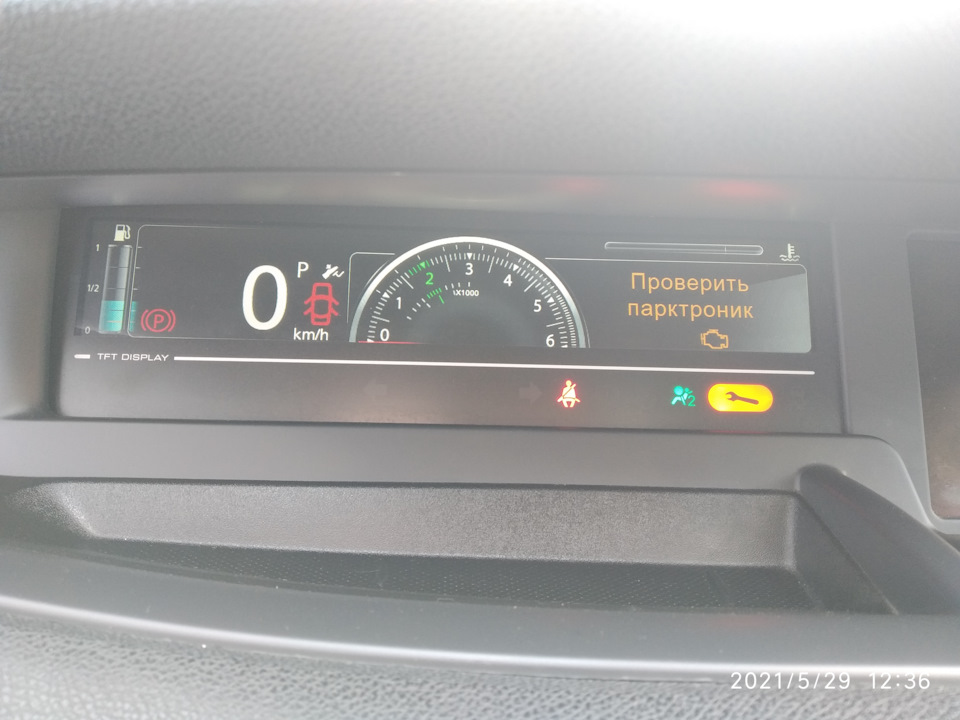

Відразу б'є помилку.
>
Ну це нормально ще не скофігурував. Я так думав
Беру комп і через ddt4all
Міняю параметр тут на "Avec AAP AR et AR"
Далі заходжу у блоці на другій CAN2 шині. Меню тут значення СтавлюFront and Rear park assist Все більше ніде нічого не змінював. БлокЄБУ парктроників одразу визначився сам як для передніх тазадніх.
Але помилка не пропадає. Беру Pyren і зчитую помилки, і в блоці11, помічник паркок бачу дві помилки
1. Обрив ланцюга зумера заднього парктроніка
2. Замикання ланцюга зумеру переднього парктроніка
Опа і начебто припливли.
Уважно подивіться на фото і на фішку
А заднього динаміка ніякого НЕМАЄ! Є тільки один який япоставив.
Почав розбиратися, а звук парктроників то у мене йде через штатнідинаміки і завжди через них йшов!
Ніяких динаміків не було, але найцікавіше що комп їх і не опитував.А тут після активації одразу видає помилку за двома зумерами.
Значить я беру динамік тієї, що поставив спереду і знімаю, ставлю уфішку яка біля блоку на фото.
Але все одно 2 помилки і парктронік не працює.
Млинець потрібен другий динамік.
Що беру роблю.Дивись схему
Схема підключення динаміків
У обох динаміків є один спільний контакт це "плюс" 19 пін. Ікожен динамік окремо підключається до свого сигнального піну (грубокажучи це управління динаміка або "мінус"):задній до 20 піну, передній до 18 піну. Виходить що комп опитує два динаміки. Алечомусь він тільки після активації почав опитувати.
Значить динамік у нас тільки один. Я беру підключаю до одногодинаміка ВІДРАЗУ два дроти сигналу тобто до одного динаміка йде двасигнальні дроти від пін 18 і пін 20. Включаю запалювання іУРАААААА! Помилка пропадає.
І ось власне результат!
На даний момент все працює.
Динамік-зуммер так і не задіюється коли працюють парктроніки. Звукйде зі штатних динаміків.
І тепер фінальний підрахунок.
Якщо взяти грубо то на все витратив близько 250 доларів.
< /
UPD. Вибачаюсь на фото електросхеми є помилка:я поєднував 18 і 20пін!
