Як і обіцяв розповідаю вам як зробити підсвічування включеногоближнього світла в кнопці від ваз 2115.

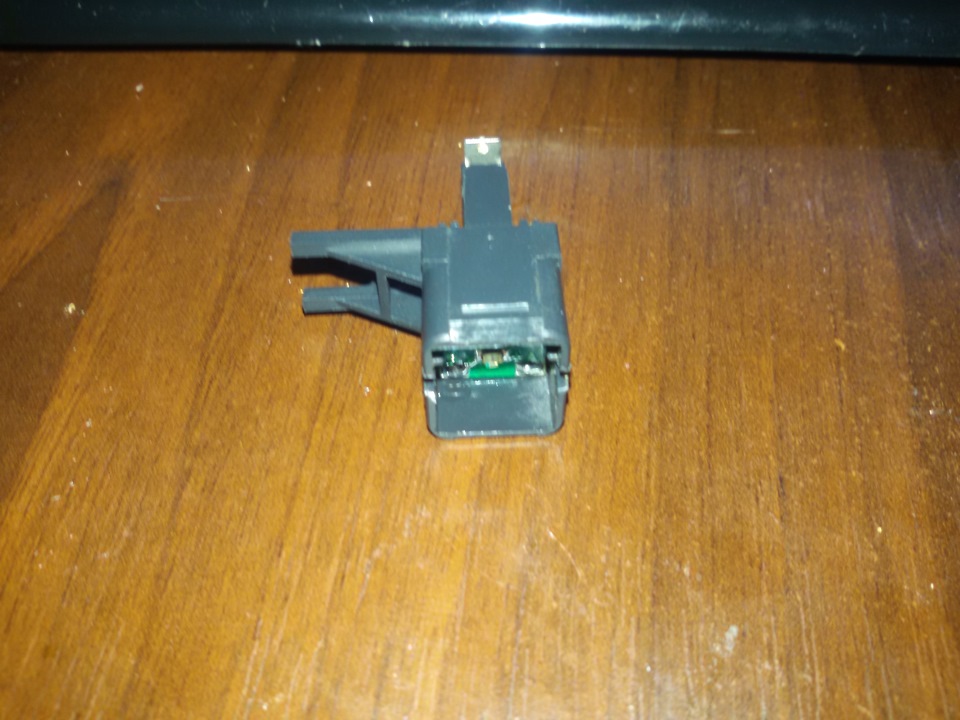

Для початку розбираємо кнопку, складного там нічого немає ідістаємо кнопку ближнього світла .

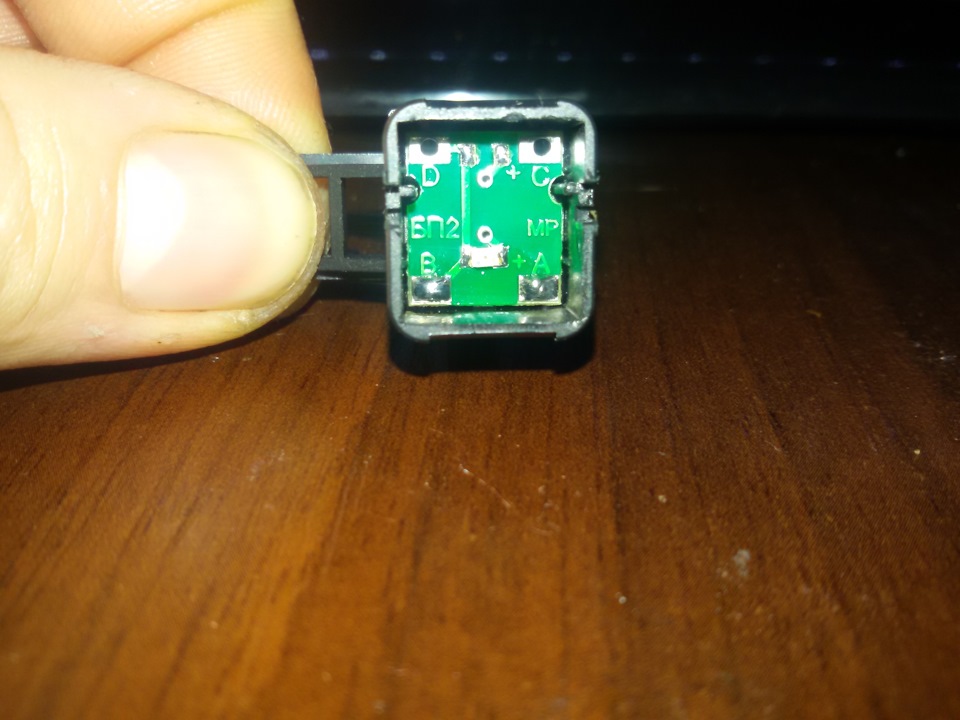

Світлодіода у нас немає, але є місце де від має бути.
І два контакти світлодіода який існує

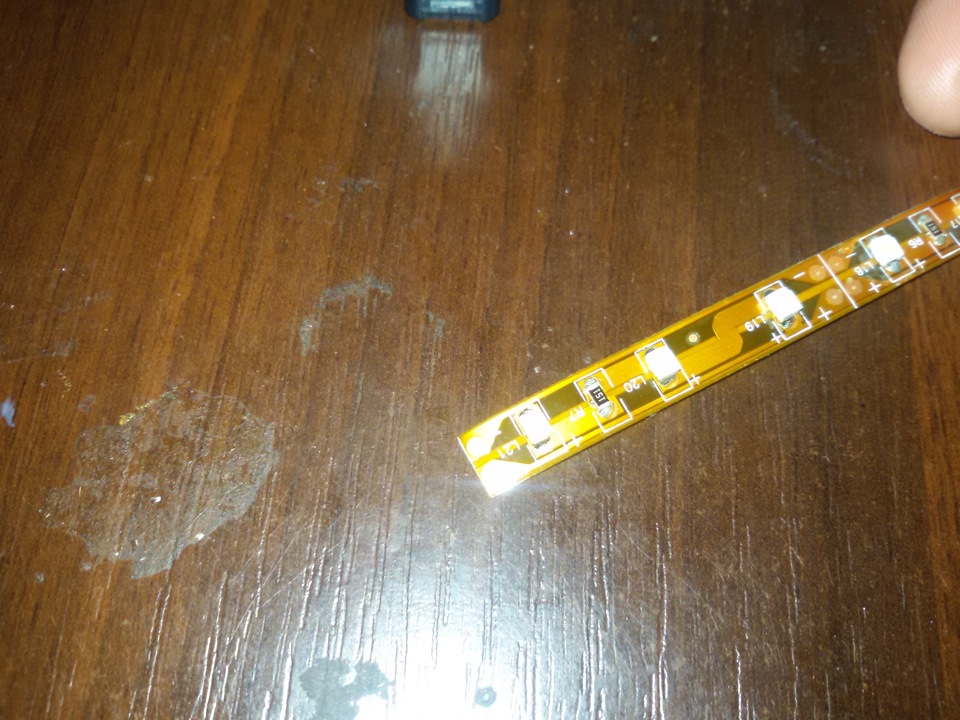

Тепер беремо світлодіодну стрічку без силіконової ізоляції

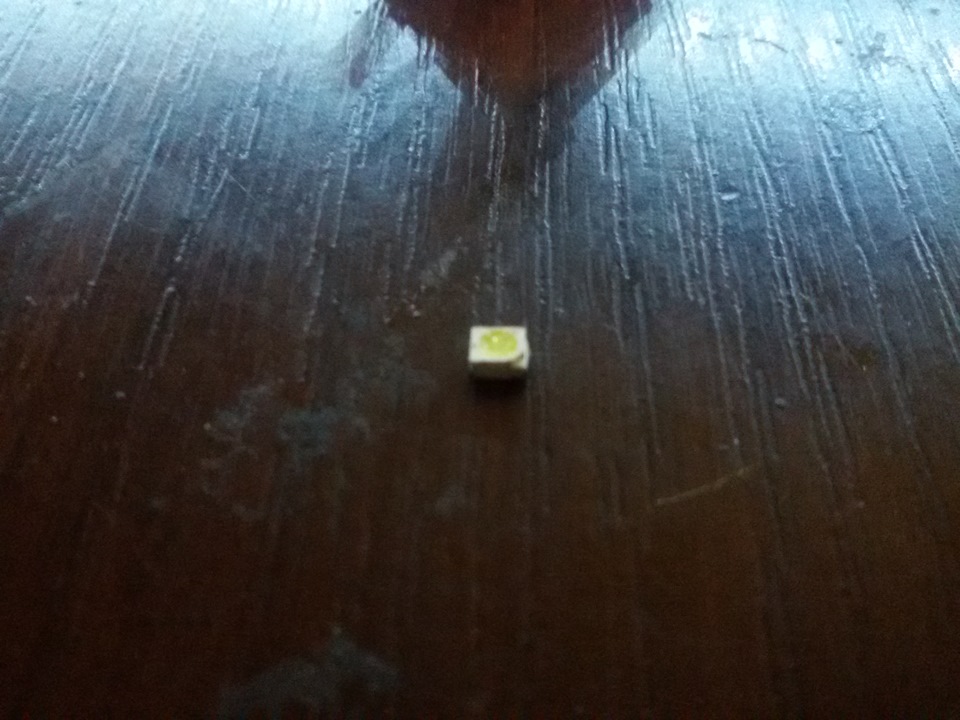

І відпаюємо один модуль
< /p>

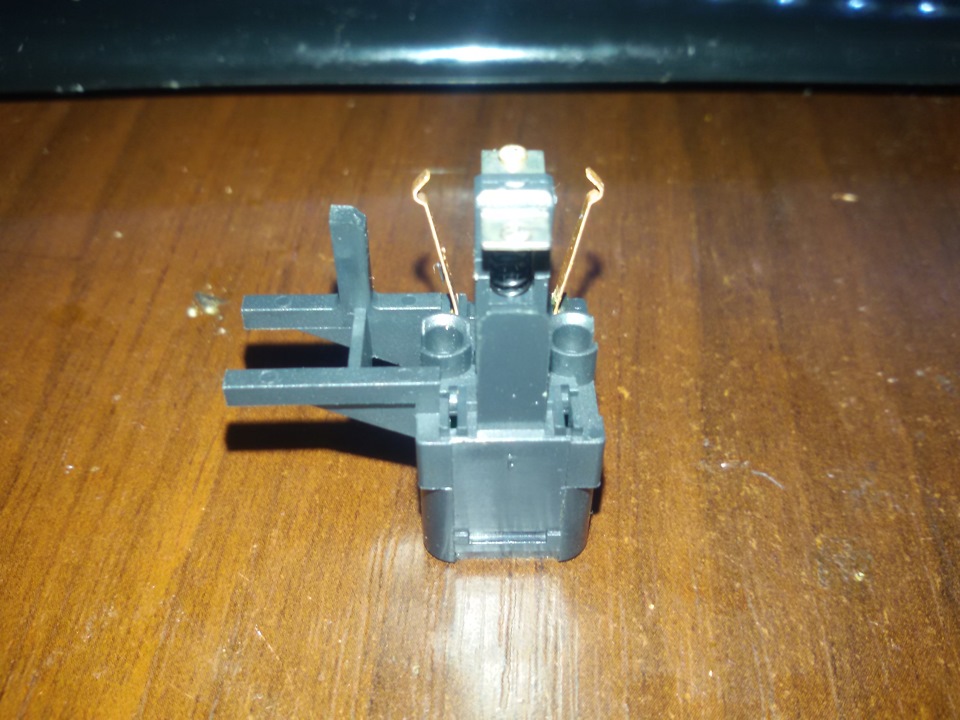

Відпаюємо два контакти від плати і витягаємо її
і довелося все робити заново.
Опір використовував ось таке
Тепер беремо кнопку габаритів і відпаюємо один непотрібний намконтакт, на фото ті які спаяні разом і від них йде міднийпровід.
Вставляємо новий контакт, перед цим подовживши його звичайнимтонким мідним шматком дроту, коли розбиратимете подивіться якзроблено на контакти, які відпаяли від плати. Тепер ставимо платуна своє місце і припаюємо її до контактів.
Підлога шляху вже є) попили чайка і далі працювати! Тепер нампотрібен контакт до якого буде підключатися клема, беремо знову знашої кнопки той який не використовуємо, витягується він тяжко! Червоним помічений контакт який витягнув, а зеленим куди вставив Зкнопкою все, можна збирати та перевіряти працездатність всіхконтактів
На черзі світлофільтр, беремо і виламуємо вікно
пластик.
Вирізав потрібної форми шматочок і наклеїв на нього синій оракал, пофарбував маркером і поставив у кнопку, результат мене невлаштував так як були видні розлучення.
Було вирішено взяти пляшку з-під "black energy" вона чорногокольору, і зробити те саме.
Ну і сам результат
Ось власне і все, не забуваємо натиснути)
