У цій статті я спробую розповісти як я переробив тахометр, асаме як винести плату управління з корпусу для рівномірногопідсвічування шкал.
Для людини яка ніколи цього не робила це напевно найстрашнішийприлад=)
У мережі я не знайшов не однієї статті де було хоч трохи порушеноцю тему. Перший раз виніс плату я просто відрізав по одному дроту іприпаював відразу до іншого щоб не забути що куди, і все однострашно що щось не те зробиш і прилад згорить. Насправді все доситьпросто =)
Для початку розберемо прилад (як це зробити купа інформації вінеті), далі відрізаємо всі дроти від плати виймаємо її івідкладаємо в сторону, потім витягуємо три клеми (тата ) змеханізму.

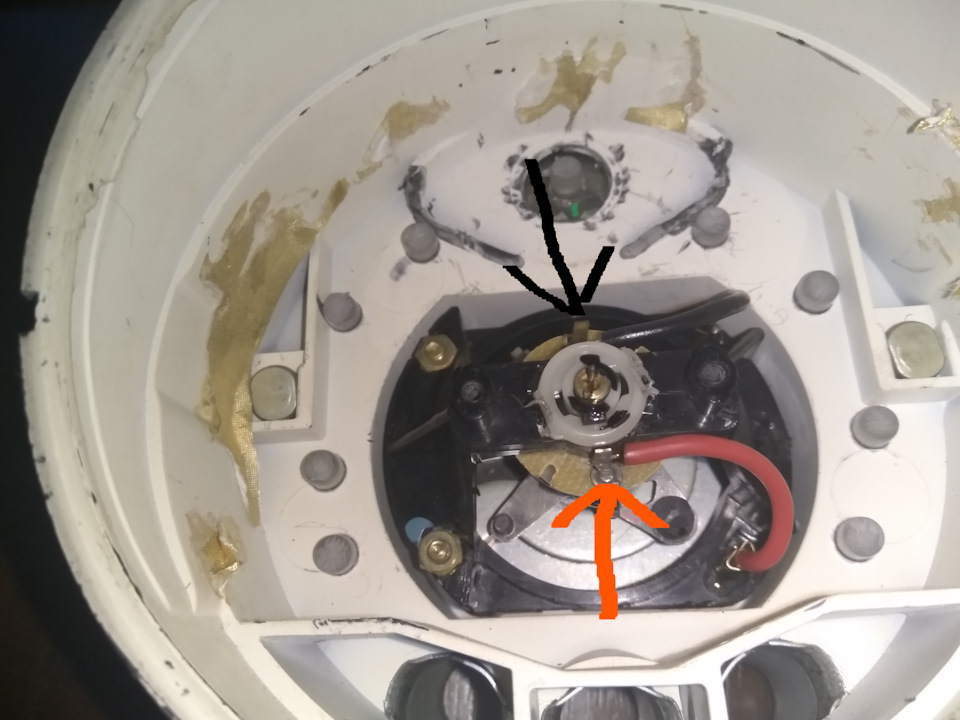

Беремо два нових дроти і паяємо як на фото нижче (можнавикористовувати один колір проводів, я зробив так тільки длязручності та краси)
Прилад дивиться так як він знаходиться в авто

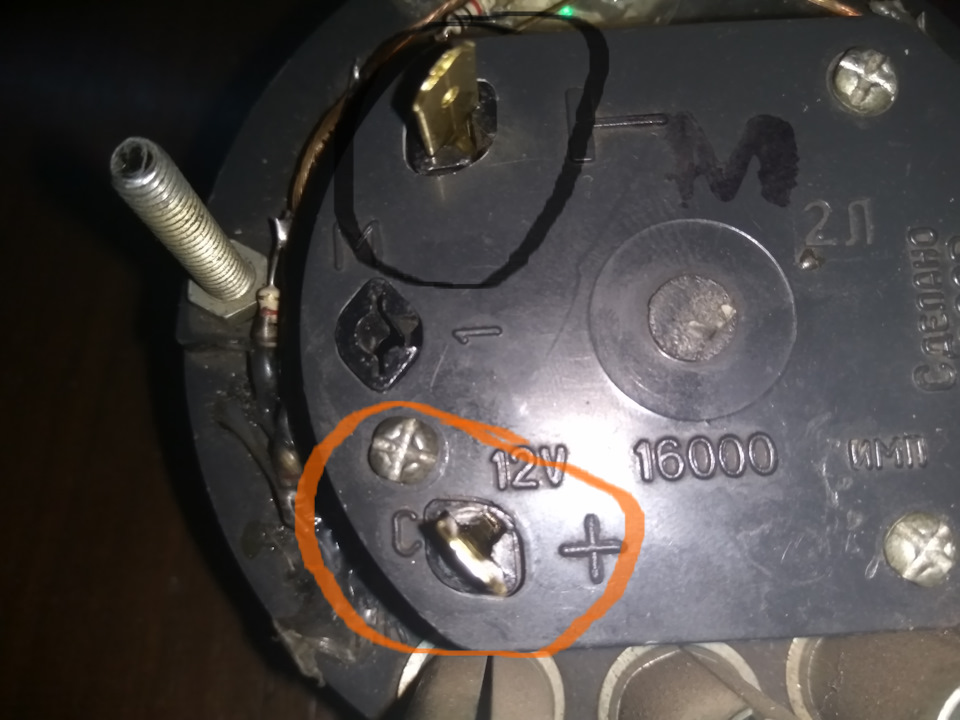

До цих же дротів паяємо новий клем і вставляємо назад в отвір.
Зворотний бік приладу

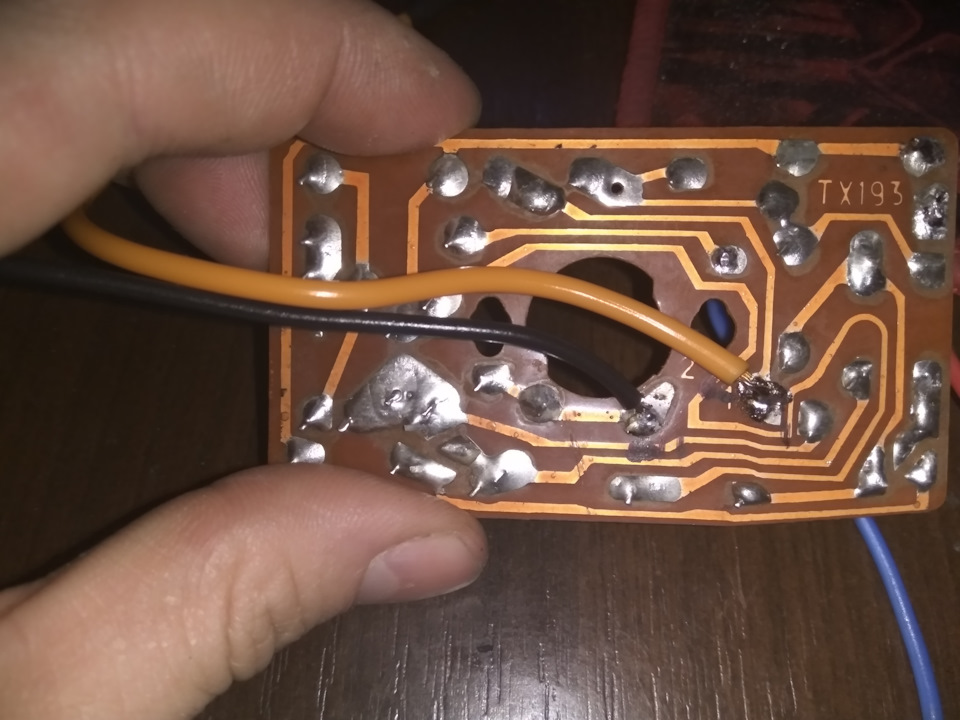

Тепер беремо плату і два шматочки дроту, цього разу бажано різнихкольорів (червоний/чорний) і паяємо їх як на фото.
Ці дроти підключаються до клему, помаранчевий + чорний відповідно—

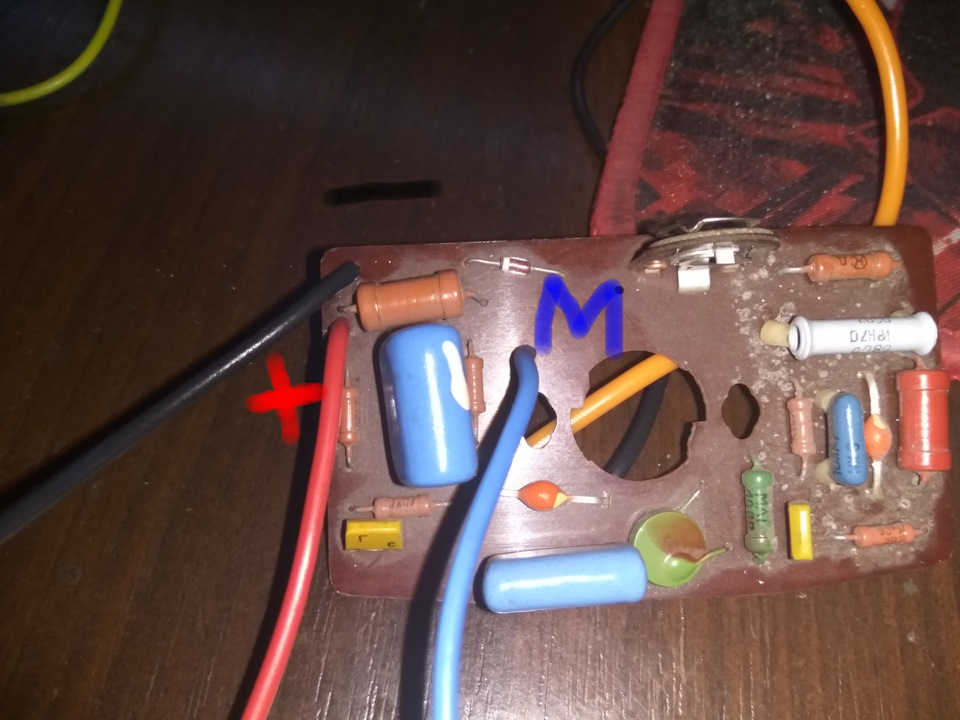

І останнє, потрібно замінити три маленькі проводи які йшли наконтакти.
Маркування на фото вказано як на зворотному боцікорпусу
Велике спасибі якщо дочитав цей пост до кінця =).
Продовження слідує! < /b>
Якщо комусь це допомогло ставимо лайки і робимо репостзапису.
