Встановлення ПТФ на ЗАЗ 968М

1

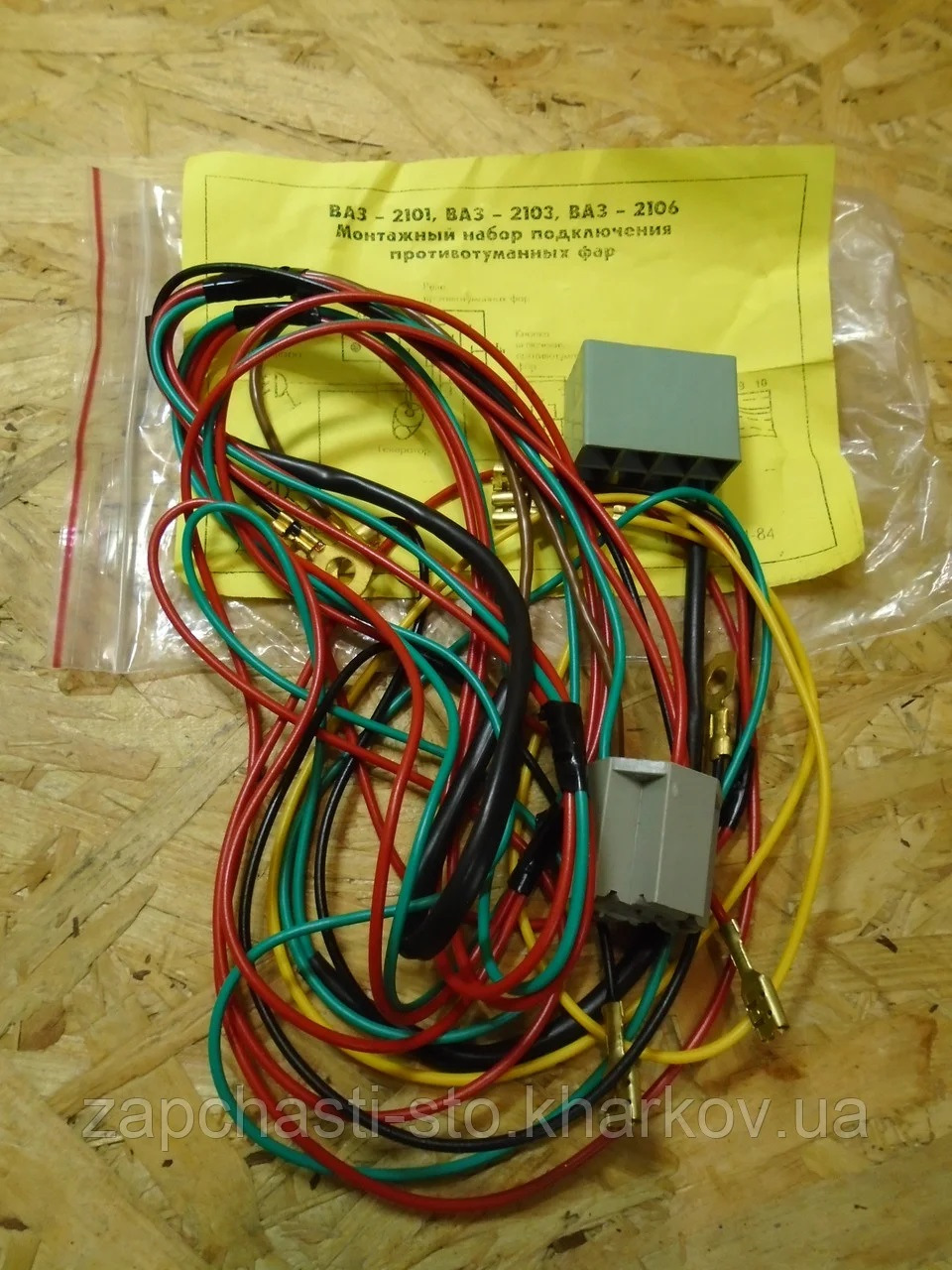

Отже, захотілося мені поставити протитуманки на запарик. Шукав самежовтого кольору і щоб були не великі. Знайшов +- такі як хотів, були б хромовані, взагалі був би вогонь Для встановлення купивмонтажний набір (фото 2) в якому була вся необхідна проводка.кнопки габаритів.

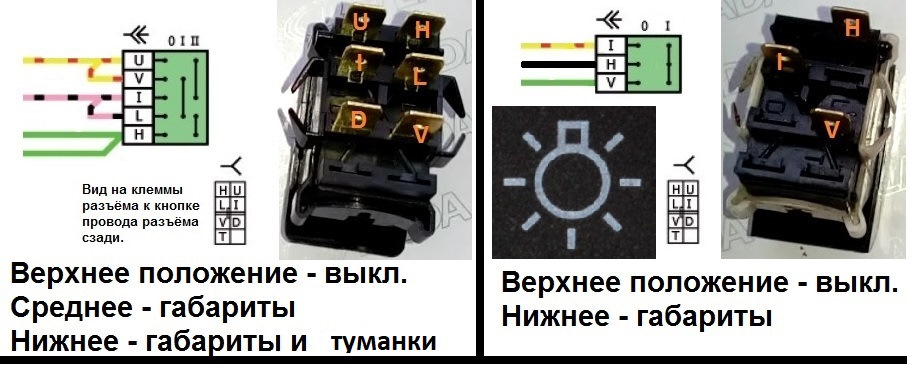

Підключав все згідно зі схемою, через реле, з цим проблем невиникло, а ось з кнопкою вийшла невелика затримка.Рідна кнопка 3хконтактна на 2 положення вкл/викл (фото 3 справа). 6-ти контактнана 3 положення (фото 3 ліворуч).
2е - габарити, 3е - габарити + ПТФ. Все підключив, але в результатівийшло інакше, а саме:1 становище - вимк, 2 е - тільки габарити, 3е - тільки ПТФ. Так як мультиметра в мене немає, довелося трохипосидіти подумати. У результаті кинув пару перемичок на контакти івсе запрацювало так, як треба. Для тих кому цікаво, схемапідключення наступна (фото 3):
1. Загальний "+" підключаємо через перемичку на контакти "I" та"L".
2. Жовтий керуючий провід габаритів підключаємо до "H" та "V"
3. Чорний керуючий провід перемикача світла ближній/далекийпідключаємо до "D" та "H"
4. І зелений керуючий провід ПТФ підключаємо до "U".

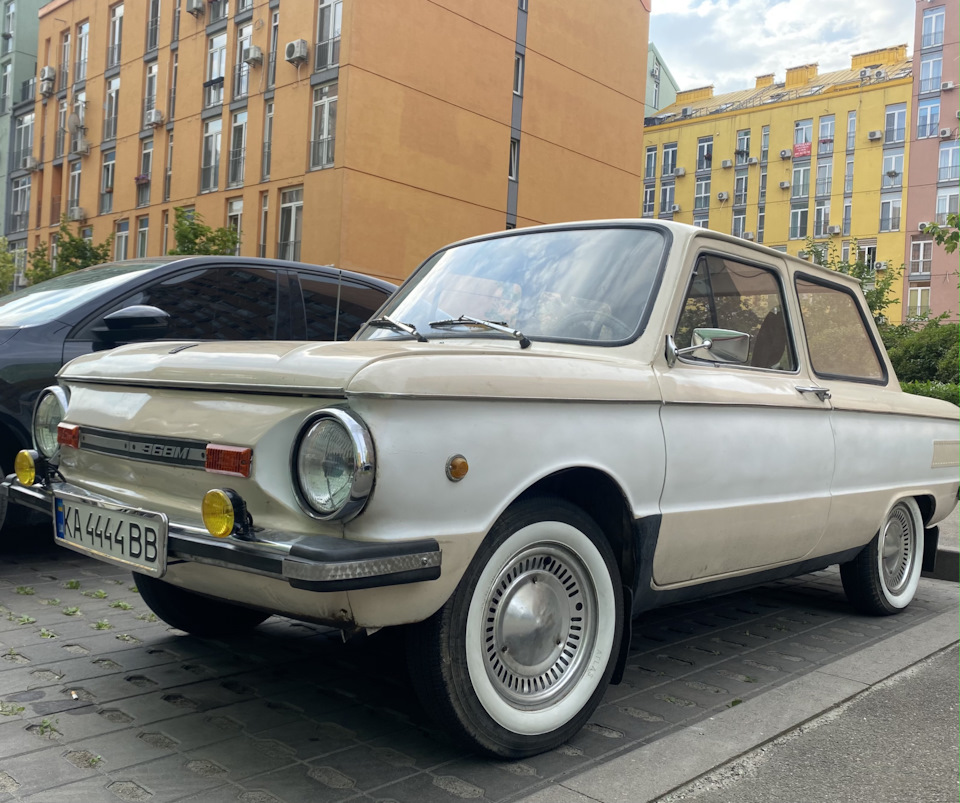

Всю проводку, що веде до ПТФ, акуратно сховав у гофру, провід, щоведе в салон, провів по рідній косі, вийшло практично штатневиконання. Результатом дуже задоволений, мало того що жужик ставвиглядати ще привабливішим, так ще й світла стало набагато більше! Особисто мені дуже подобається як поступово запарик перетворюється.Він почав привертати до себе увагу людей, особливо дітей, багато зяких таку машину ніколи не бачили. На жаль, дружина, як і раніше, відмовляється його визнавати і кататися на ньому, але "рухлятю" вжене називає, а це великий прогрес! ))

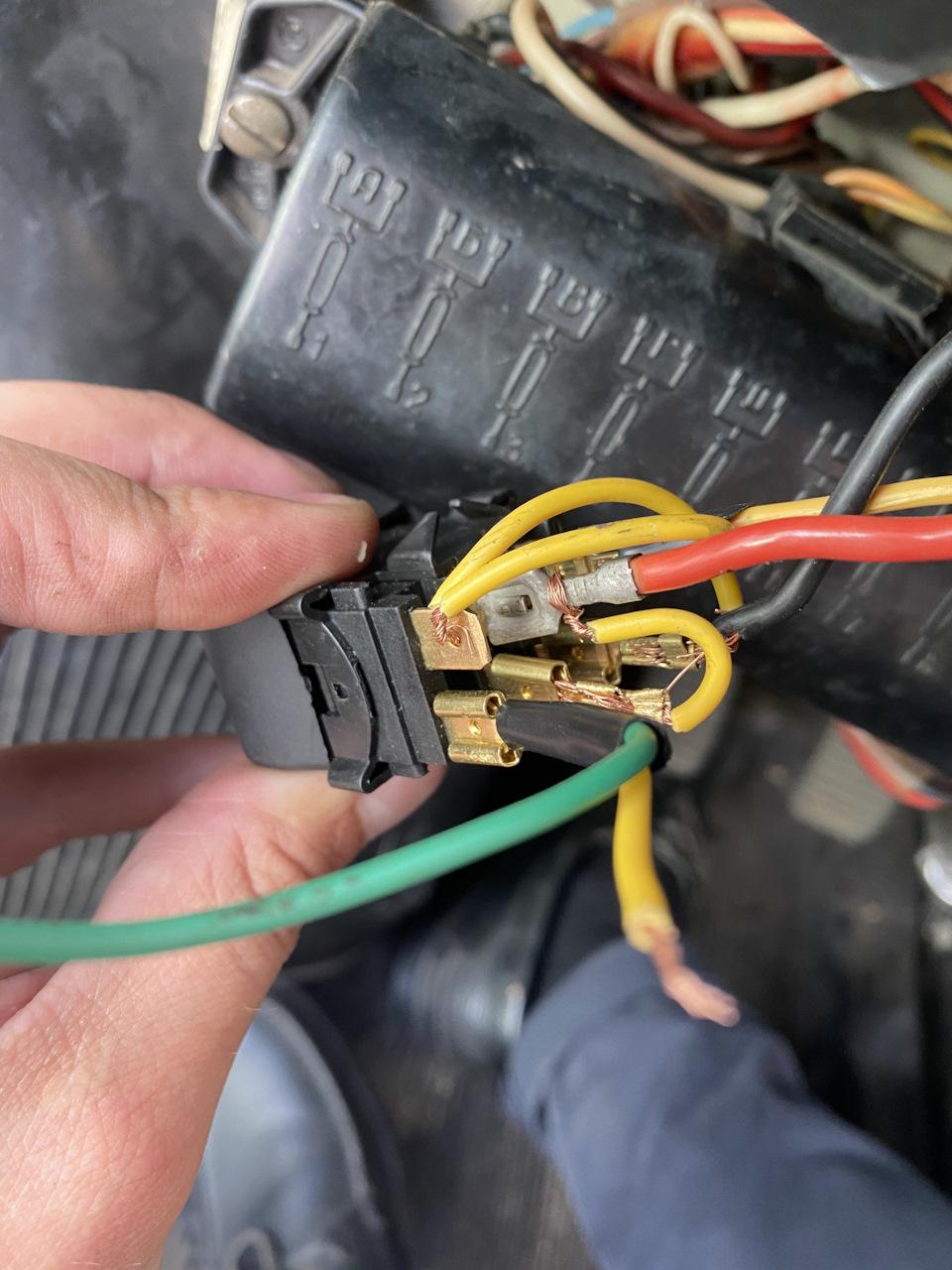

Процес експериментування. У результаті всі дроти підключені доштатної колодки, обтиснуті та ізольовані термоусадкою.

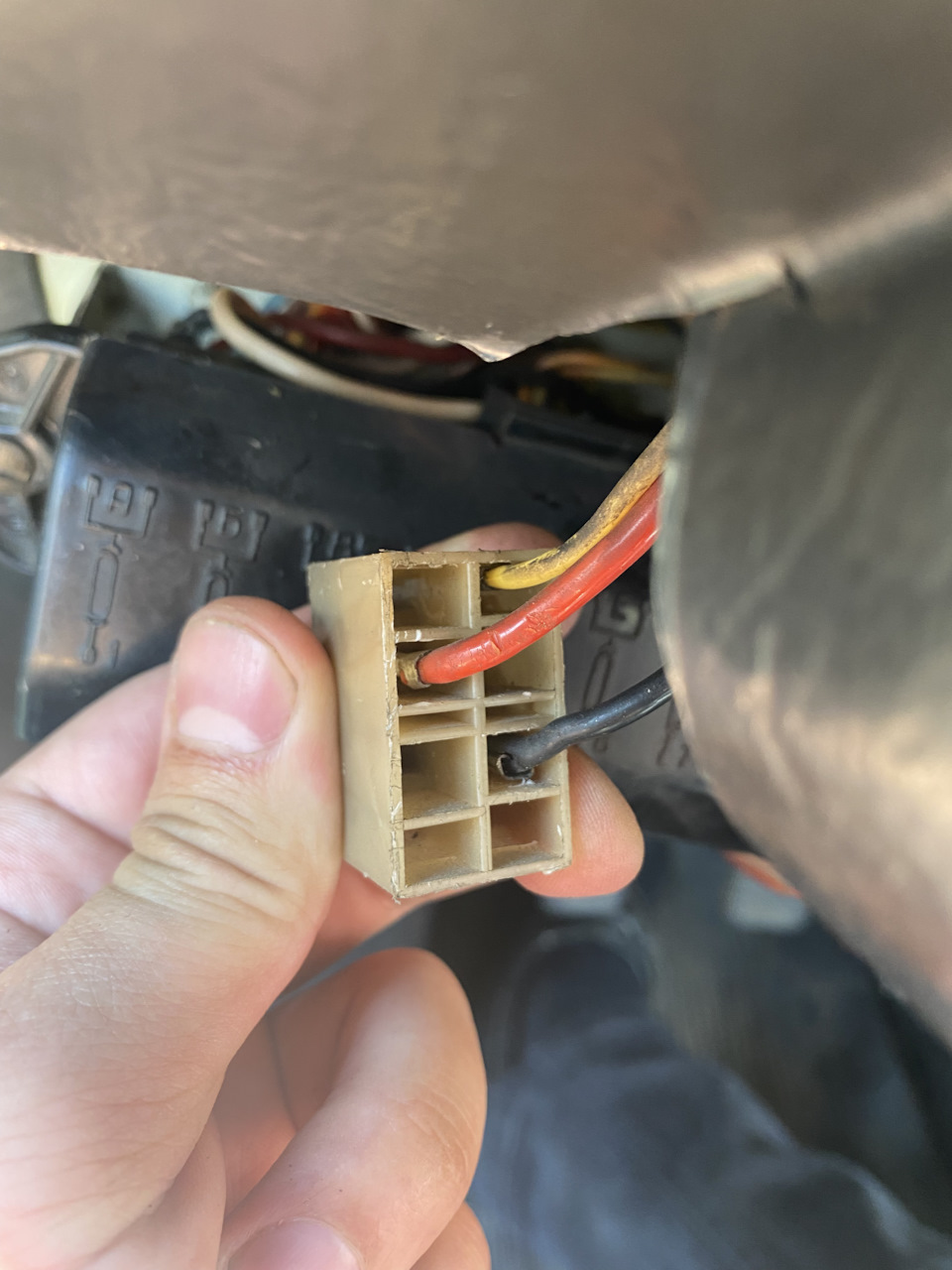

Підключення рідної кнопки
