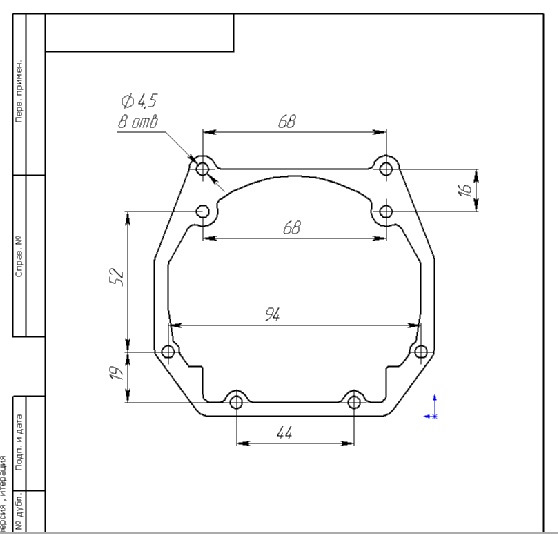

Вчора побачив тут на сайті, запис AFIAS Про переробкуфар під бі лінзи Світло спроба 4 Бі лінзи Hella 3R Opel Omega, давно цікавлюся цією темою, але ніяк не доходять руки стати ізробити.Так ось, на що я зверни увагу на це вартість перехіднихрамок — в районі 600грн за пару.Хтось скаже дрібничку, АЛЕ я думаюкожен знайде куди можна ще вкинути цю суму, крім як на рамки. Пароюповідомлень з AFIAS, домовилися що він зможе скинутимені скан-копію цієї пластини, але на жаль з того файлу нічогохорошого не вийде... Паралельно мені на пошту скинув Євген Ковальов.Пошті) на драйві на жаль не знаю нік.Там було 3 файли:.TIF .SLDPRTі .SLDDRW, останні я не зміг відкрити, тому почав малювати покресленню з першого файлу.
< p>

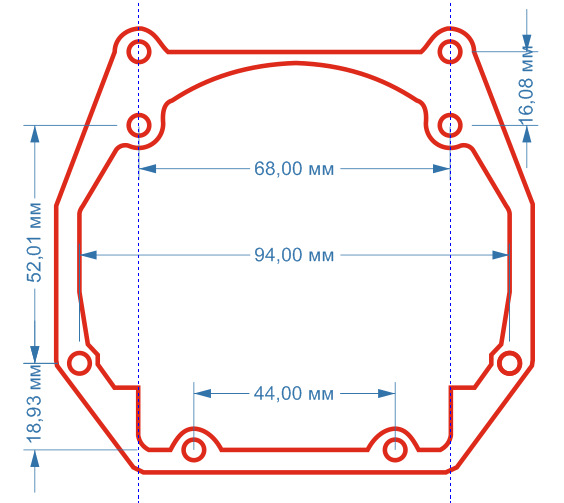

Це мій файл, розміри згідно креслення.
Файли для скачування:
— у форматі CDR (для плотера) СКАЧАТИ< br/>
— у форматі DXF (для ЧПУ або тому подібним)СКАЧАТИ
Коментарі11
У вас є Креслення перехідної рамки під Білінзи Hella 3R audi a4 b5
Сподіваюся хоч комусь креслення допомогли)
Привіт. Підкажи будь ласка, яка приблизно товщина пластини?
Супер, я ось на сигнал змінювати збираюся, так офігел, рамки стоять як одна лінза.
Згоден, така деталь в авто коштує невиправдано багато.
Молодець! Думаю багатьом корисно буде!)
Красюк!
Ось ця справа хороша. Дякую. В закладки.)
Ех, я тоді швидко просто ручкою обвів, хотів під другий комплект вже самостійно запиляти за шаблоном тому з розмірами не морочився, думав контур їсти а руки вже дороблять, але так без мене все супер зробив )!
Та все нормально. Просто потрібно було почати описати деталь з прив'язкою до лінії/клітини листа зошита, таким чином я міг би описати і виставити реальний розмір деталі, знаючи що клітина по 5мм
Ну головне результат) бажання це 1000 можливостей, я так мучився з кріпленнями склоочисника фар, не міг знайти оригінал, ліпив по фото) але зміг ) https://megadriver.org/p341860-pilim-skloocisnik-far-opel-omega
