Оригінальна камера заднього виду 📷

Привіт друзі! Ох і намучився я з цією камерою… Начебто й робитинічого, але були нюанси, тому наберіться терпіння) Може комусь умайбутньому і допоможе мій пост із встановленням камери задньоговиду.

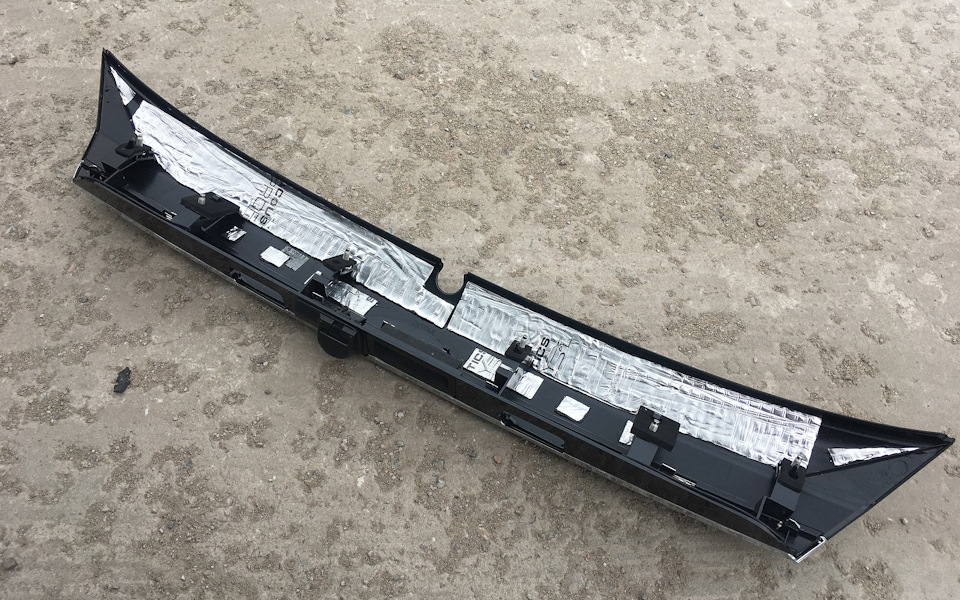

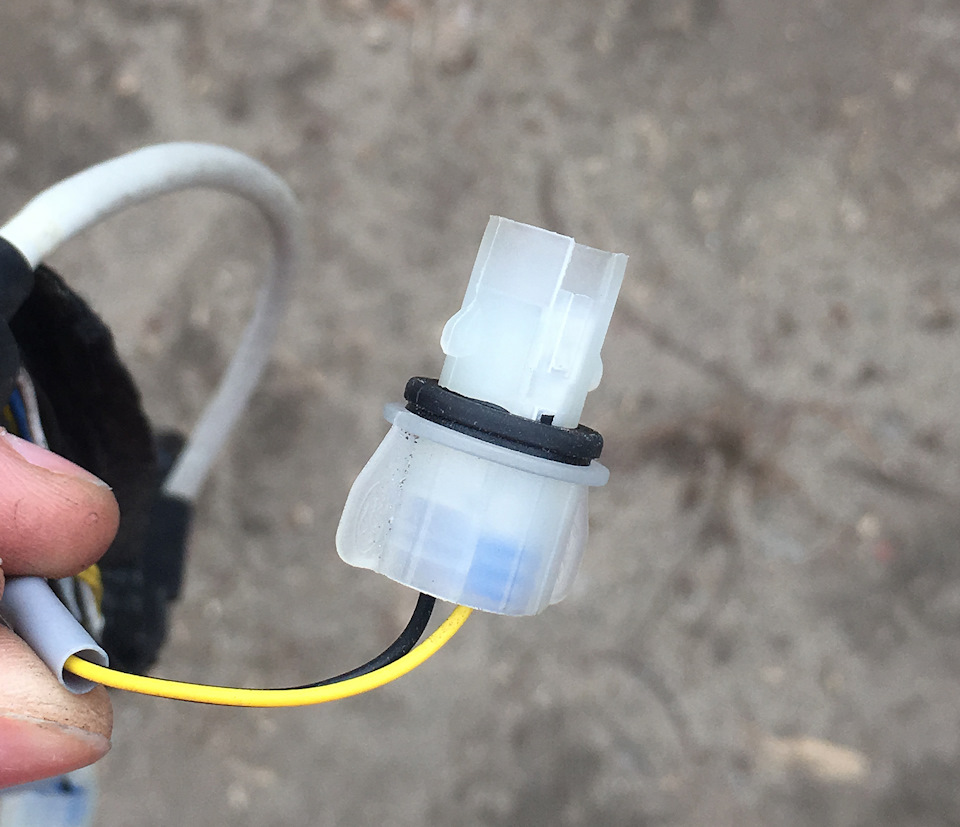

Насамперед придбав оригінальну камеру заднього виду з динамічнимилініями, накладкою та проводкою, можна було звичайно поставитизвичайну камеру, але це не так цікаво. Так трапилося що у продавцябуло 2 камери з блендою (чорна та червона) і проводкою і за дужесолодкою ціною (50 $) і я не роздумуючи купив.До цього я звичайнопереглядав оголошення хто і за скільки продає камери, але ціни в100 $ з доставкою не особливо те і влаштовували, а тут як Богпослав! ) Другим етапом я вирішив трохи заліпити бленду віброматеріалом, так, для видалення порожнього звуку ніякого, згоден.)Також старі дроти замінив на нові, а разом з ними і патрони налампочки. Хто не в курсі що сталося читайте мій пост про LEDлампочки. Тепер все кльово і можна приступати до встановлення.Салон розібраний, багажник розібрати і поміняти бленду праці нескладе, тут писати нічого думаю не потрібно. Приступимо відразу досправи. Проведення під камеру у мене заводом не встановлене, хочастоїть SYNC 1 з екраном під навігацію, тому довелося шукати схеми ірозбиратися в усьому самому. Багато людей на драйві вже ставиликамери, але жодних схем чи позначень, що і як варто, не було. Узв'язку з цим ділюся з вами інформацією і сподіваюся вона комусьзнадобитися.

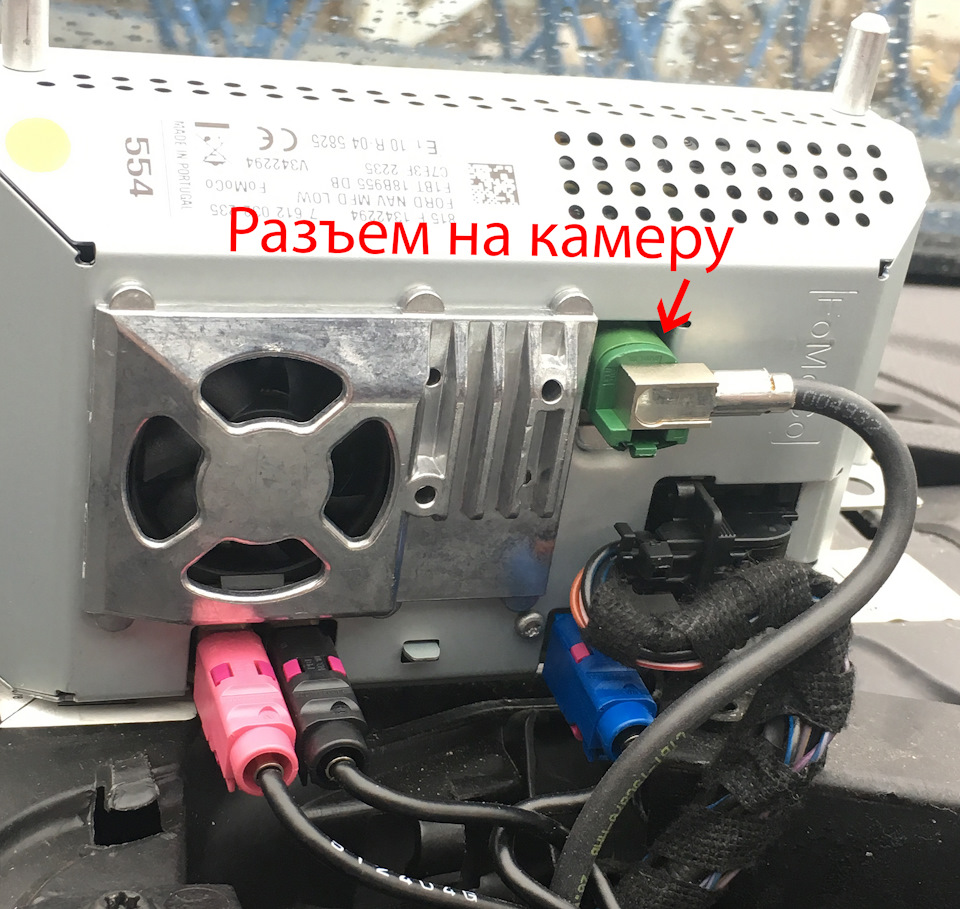

Роз'єм називається FAKRA

Довелося купити доступ до схем на FordEtis і шукати вирішенняпроблеми.
Важлива примітка! Додаткових модулів ніяких ставити непотрібно!

Насамперед потрібен 6-канальний екранований провід, роз'єм FAKRA, що підключається до монітора і запобіжник7.5А, який підключається до екрану (екран 5 дюймовий РП86, якщо не помиляюся) . Далі розберемося у схемі:

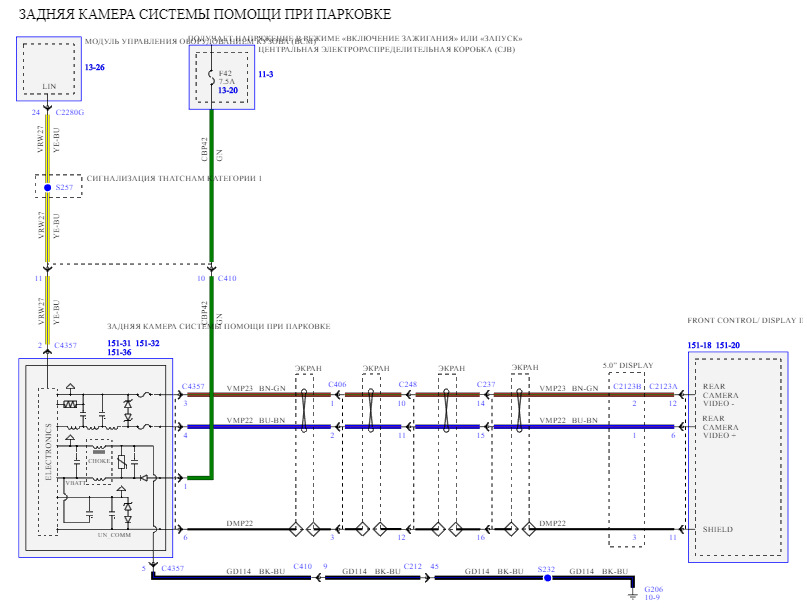

Цю схему знайшов у вільному доступі в інтернеті
1й пін — провід на запобіжник
2й пін — провід на блок BCM (24й пін у сірій фішці)
3й пін - "-" відео
4й пін - "+" відео
5й пін - земля
/>
6й пін - екранований провід

Дивимося роз'єм який виходить з камери і підключається наляді. За розпинуванням у нас слід. Ситуація:

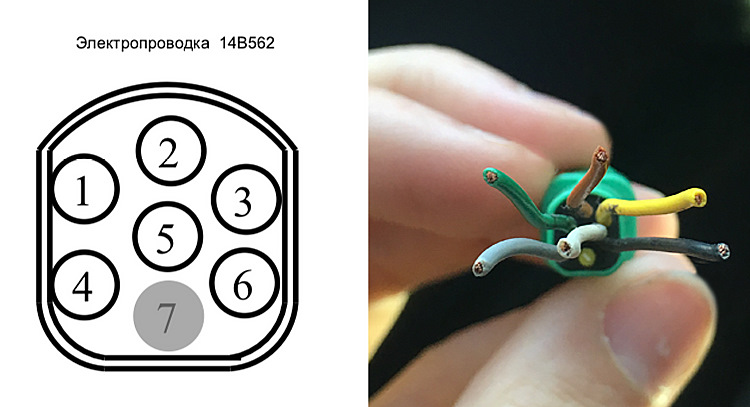

Зіставив схему з моєю фішкою
1й пін — провід на запобіжник
2й пін — провід на блок BCM (24й пін у сірій фішці)
3й пін - "-" відео
4й пін - "+" відео
5й пін - земля
> 6й пін — екранований провід

І розпинування роз'єму FAKRA:

1й пін — неактивний
2й пін — "+" відео
3й пін — екранований провід
4й пін — "-" відео
Начебто все сходитися, можна з'єднувати. Окей, подумав я ...прокинув наш 6-ти канальний екранований провід по стелі, з бокупасажира, так щоб не заважав AirBag. З'єднав на ляді дротибезпосередньо бо частини у відповідь не було. Далі розвів проводкуза схемою. Що дивно, з монітора у мене вже виходив роз'єм FAKRA з4-ма проводками і 5-й провід це "екран". З цих 4х проводів (екранне враховуємо) на колодку під магнітолою виходило лише 2 проводи -помаранчевий і коричневий, інші 2 були просто неактивними іобрізані так, що до них важко дістатися, щоб їх зачистити. Слідчийможна припустити, що помаранчевий і коричневий це і є наш "+" і"-". З'єднав все, все за схемами. Не забуваємо активувати вкомп'ютері! Активував, включаю перевіряти, а ніфіга хлопці, непрацює… Тільки таке зображення і все:

Звичайно ж я трохи засмутився, вже думав що камера не справна ...Через пару днів я повернувся до цього питання, з настроєм все жтаки розібратися в чому справа! Довго мучити не буду, булопереплутано 4 дроти… Все виявилося простіше простого і я відразу недодумався подивитися на роз'єм який підключається не на ляді, а досамої камери, тобто в тій бленді). Проблема полягала в тому, щопереплутав колір дротів. Простіше кажучи, дивіться фото ізрозумієте))) Думаю суть проблеми зрозуміла. Потрібно було відразудодуматися подивитися на роз'єм який на камері і було б всезрозуміло і без пригод))

Процес спайки та ізоляції проводів Оформив все як по заводу)Тадааааам! Все працює)

Всім дякую що дочитали до кінця! Сподіваюся інформація булакорисною))) Ось зовсім вже скоро можна буде збирати салон, алепопереду ще пару невеликих нюансів)< br>
