Установка StarLine A93 GSM своїми руками)))

На річницю стосунків запропонував дівчині на вибір:
1. Кільце красиве золоте

Кільце красиве золоте))))
< p>

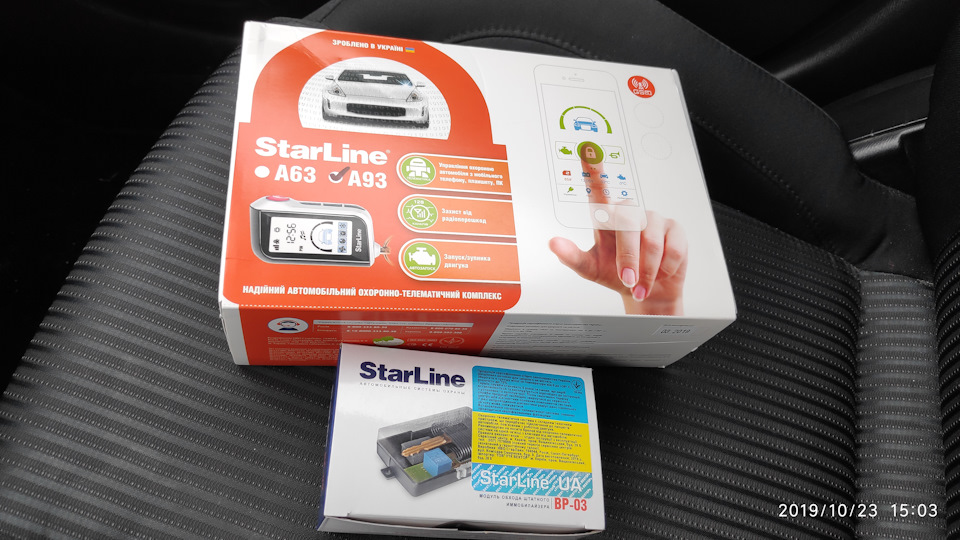

2. Сигналку з автозаводом, StarLine A93 GSM,
Подарунок на річницю
Дівчина обрала другий варіант.<
Вона як досвідчений автоаматор, яка не раз чистила лід і сніг узимову студію, віддала перевагу комфорту, а не ювелірномувиробу.

Зараз роблю підготовчі роботи, вивчаю теорію, тому що в мережінемає інсталяції з картинками, і машина Мазда дизельна, це такийсобі гібрид Форда Фокуса 2 та Мазди 3 у плані комунікацій.

<

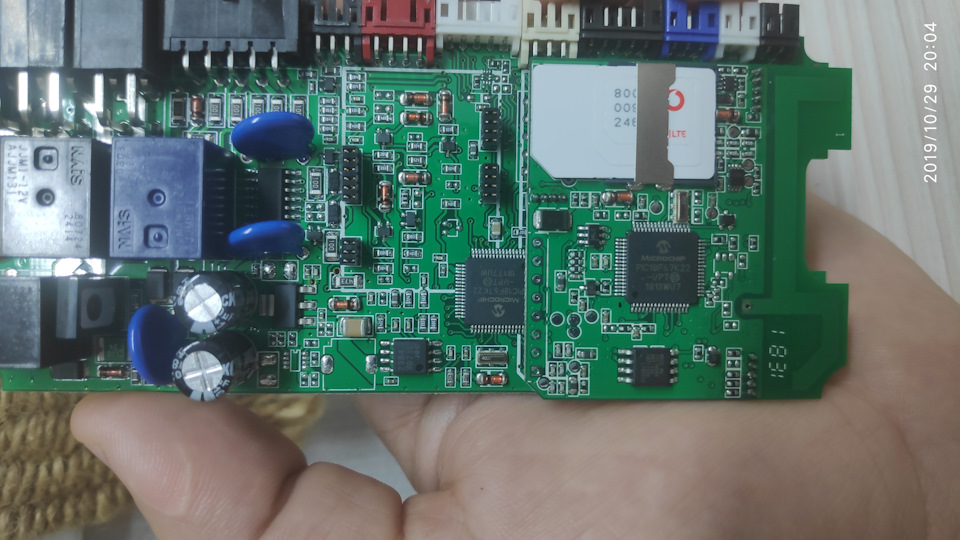

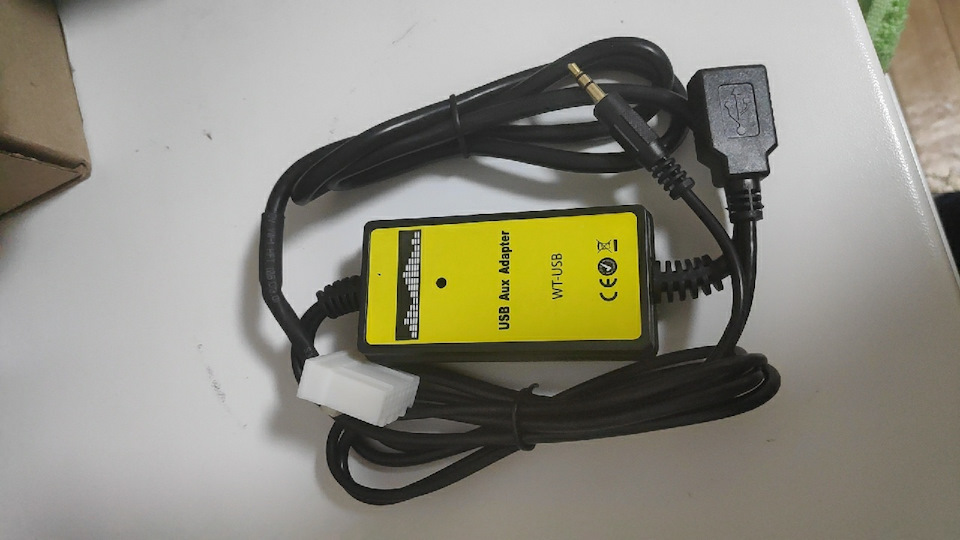

Під шумок до купив емулятор USB, який читає флешку, через роз'ємпідключення СD боксу. У нас в комплект сигналки з GSM по 4 сімки яку РФ не поклали, тому потрібно купувати сімку самому.Так самододатково докупив блок обходу іммобілайзера, оригінальний блок усертифікованому магазині коштує 460 грн., а блок силових реле дляавтозапуску 750 грн. На ОЛХ знайшов ці два блоки разом за 300 грн, економія складає 910 грн, я їх спеціально розібрав, щоб зрозуміти, чим вони відрізняються, але вони ідентичні. Напевно їх робили в 3зміну китайці, тому що частково компоненти роблять у них. Плата А93з платою GSM модуля Блоки відрізняються тільки наклейкоюзверху.

Отже сьогодні був перший день установки, помил і по пилососив вавто.

Знімаємо декоративну накладку ЖК монітора
Під нею болти кріплення речового ящика.
Відкручуємо і вилучаємо речовий ящик.

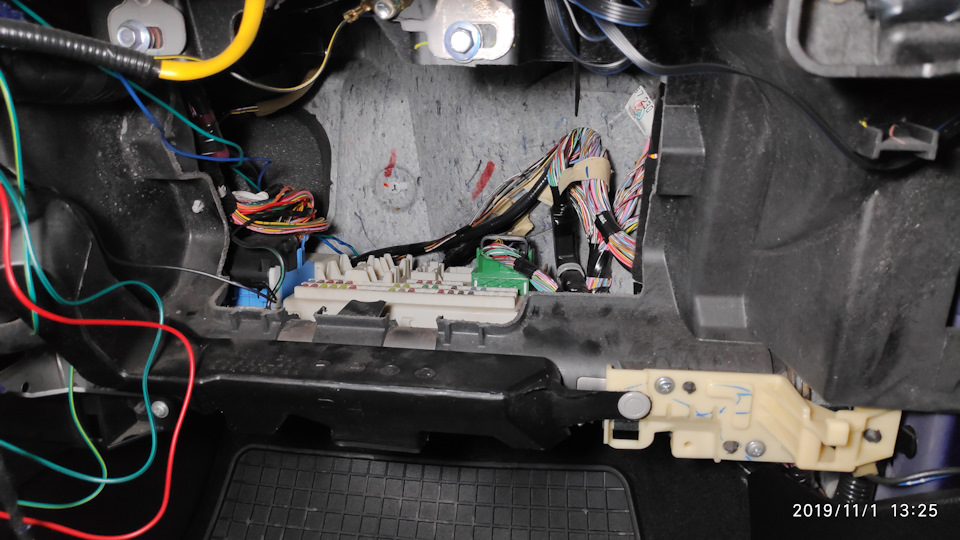

Бачимо таку картину.
Панель запобіжників
>

Під панеллю запобіжників, чорна пластикова накладка, її знімемотеж. Синій і зелений великі зверху. Насамперед підключається маса, це чорний довгий провід з другого роз'єму А93, підключаємо дочорного товстого дроту на більшому синьому верхньомуроз'ємі.

Червоний довгий провід живлення із запобіжником з другого роз'ємуА93, підключаємо до червоного товстого проводу синього верхньогороз'єму.

На помаранчевому роз'ємі
Чорна/біла підлога — відкрити ц.Замок - синій А93 (з першогороз'єму керування ц.Замком)

Чорний/помаранчевий - закрити ц.Замок - зелений А93 (з першогороз'єму кер. Ц.Замком)< br>

При цьому короткий провід з фішкою першого роз'єму А93 з'єднуємо змасою, або з чорним коротким проводом з фішкою з другогороз'єму.

<
Знежиривши антену клеїмо її на скло, але в тому місці де чистескло, без крапок, клеїмо і протягуємо кабель від антени до блокуА93. Маленький брелок і перевіряємо роботу ц замка.

Замок закривається верхньою великою кнопкою, відкриваєтьсямаленькою. Для візуалізації підключаємо світлодіод.

Я не став врізати світлодіод у бічну панельку, тому що там подушкабезпеки.
Я встановив діод у повітрявод.

Установка світлодіода
Підбираємо місце для встановлення секретної кнопки, клеїмо її тапідключаємо до блоку А93.
Живлення та масу підключаємо до жирним проводам, більшого синьогороз'єму Ручник підключаємо до датчика ручника, спочатку йоговідкручуємо, потім підключаємося до проводу. Приблуда для USBімітації і блок обходу іммобілайзера акуратно помістилися в нішіпід магнітолою.
"
