Переробка ліхтарів під жовті повороти

0. Вступ

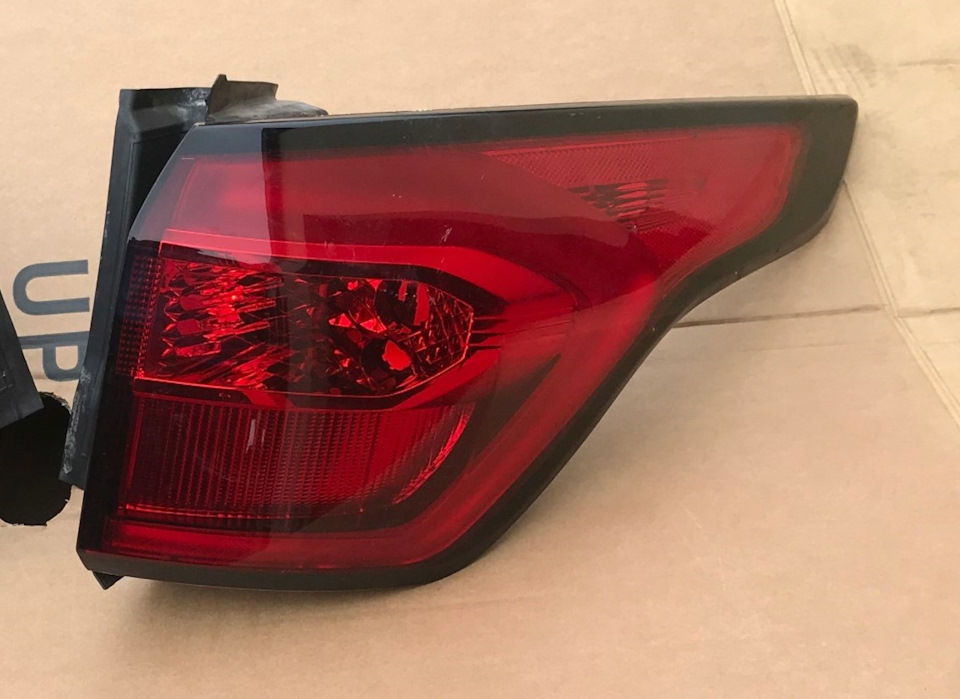

Так склалося, що Escape 2019 року почали постачати з червонимиповоротами. Сертифікацію пройшов з ними. Весь час є почуттядискомфорту що хтось може наздогнати.В принципі машини які їдуть вмоїй смузі бачать включений поворот.Але ось при перебудові всусідній ряд ні хто не хоче пропустити. Видно моє бажанняперебудується, тому прийнято рішення перейти на бік жовтого світла.> Ось так виглядає оригінальний американський ліхтар 2019 року зчервоними поворотами:
Американський ліхтар 2019 року з червоними поворотами
1) Розпил ліхтаря, встановлення потужних жовтих світлодіодів, перевірка та склеювання назад.
2) Купівля ліхтарів з окремою жовтою секцією під повороти від Кугирестайл або escape 17-18 років.
< Займатися переробкою не хотілося і було прийнято рішеннякупити ліхтарі на allegro.
Намагався розібратися які вони взагалі бувають ці ліхтарі, алеінформації майже не знайшов, тому поділяюся тим, що є, якщо не правто поправте в коментарях — виправлю.

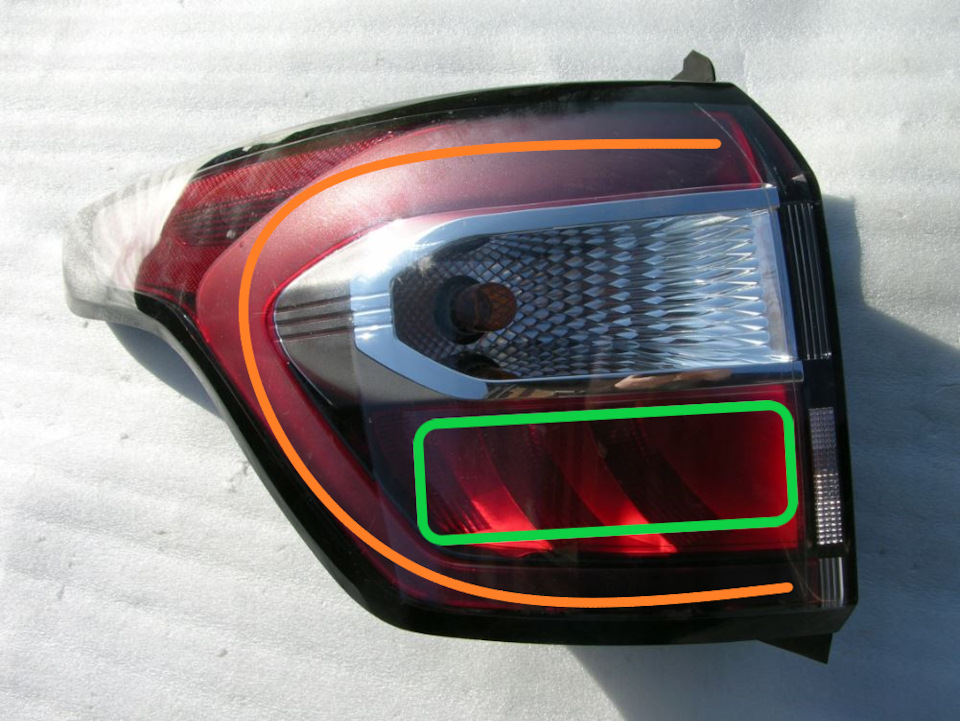

Європейський ліхтар
Секція на повороти зрозуміла. Стопи можуть горіти чи зелена зона чипомаранчева. Помаранчева вже st-line, нам це не потрібно.Здебільшого продавці мають або правий або лівий ліхтар. Якщо продажпарою то не факт, що це буде з однієї машини, але за ціною точнодорожче. >
Перший випуск січень 2018, другий червень 2019. Замовляємо таоплачуємо самостійно через Meest Poland в надії що жодної різниціпомітно не буде. Разом за два ліхтарі з доставкою Польщею та здоставкою в Україну виходить близько 230$ (6450 грн).

2. Проводка та схеми
Почнемо зі схеми.

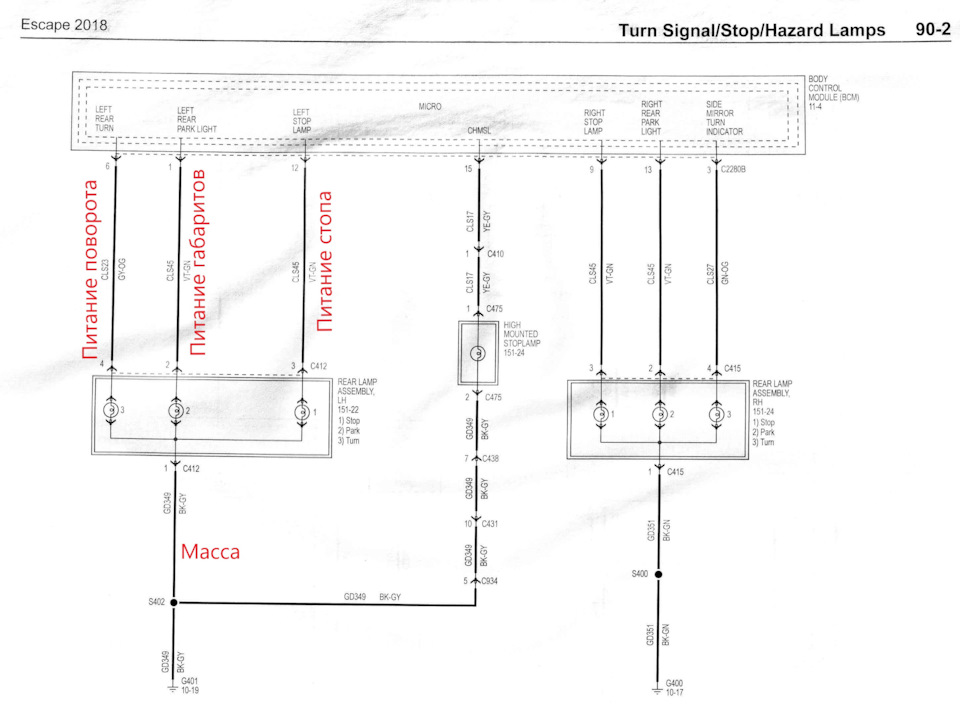

Схема підключення ліхтарів на кузі рестайл та Escape 17-18:

Схема підключення Escape 17-18<
За схемою на ліхтар приходить 4 дроти. У нашому варіанті дроту підповороти немає. Лампочка під повороти та стопи одна та провід один.Хоча одна людина мені казала, що бачив коли була проводка відразу іна повороти. Немає проводки, простягаємо. Як тягнув фоток ні, осьприблизна схема:
До лівого ліхтаря
Правий і лівий вже разом
І дотягуємо до BCM

Можна звичайно протягнути і по заводській проводці, питанняспірне, кожен зробить оскільки вважає за потрібне. Знімати всюобшивку бажання не було.

3. Підключення з боку ліхтарів

Зараз ситуація наступна

Мені пощастило і на одному з куплених ліхтарів був роз'єм увідповідь.
Розібравши його і витягнув піни отримав два донорські.
Розбираємо роз'єм допинаємо 4 пін на кожному ліхтарі.результат.

Результат
4. Підключення з боку BCM
Знімаємо бардачок і за ним можна побачити BCM.
Схема роз'ємів BCM
Нас цікавить С2280B.
6 пін для лівого повороту
3 пін для правого повороту
Витягуємо та розбираємо роз'єм С2280B.
С2280B
С2280B
>

Знаходимо піни, які підійдуть. У мене були від гнізда HCM. Вонитуго заходили в роз'єм, але увійшли.

З'єднуємо та ізолюємо.

З'єднали

Вставляємо піни і збираємо роз'єм. Не плутаємо ліво і право.Підключаємо роз'єм, накидаємо клему акумулятора і перевіряємо.> 5. Прошивка параметрів.
Якщо ви зробили все правильно то зараз у вас повороти блиматимутьжовтим кольором.
Але є одна проблемка, стоп з боку повороту теж продовжуєблимати.
< /
Для того щоб стоп не блимав, йому треба як то про це сказати.Потрібно знайти людину яка люб'язно або за $ погодиться помінятивам параметр.
>
У FORScan потрібного параметра немає, потрібен UCDS.
Мені пощастило, і я знайшов у своєму місті — більше дякуюOdinash.
Як зазвичай в метушні я забув записати або сфоткати який параметрпотрібно змінювати.
Але спасибі fuel-ex знайшов потрібний параметр і зробивскріншот:BCM - CombinedStopTurnLamps
