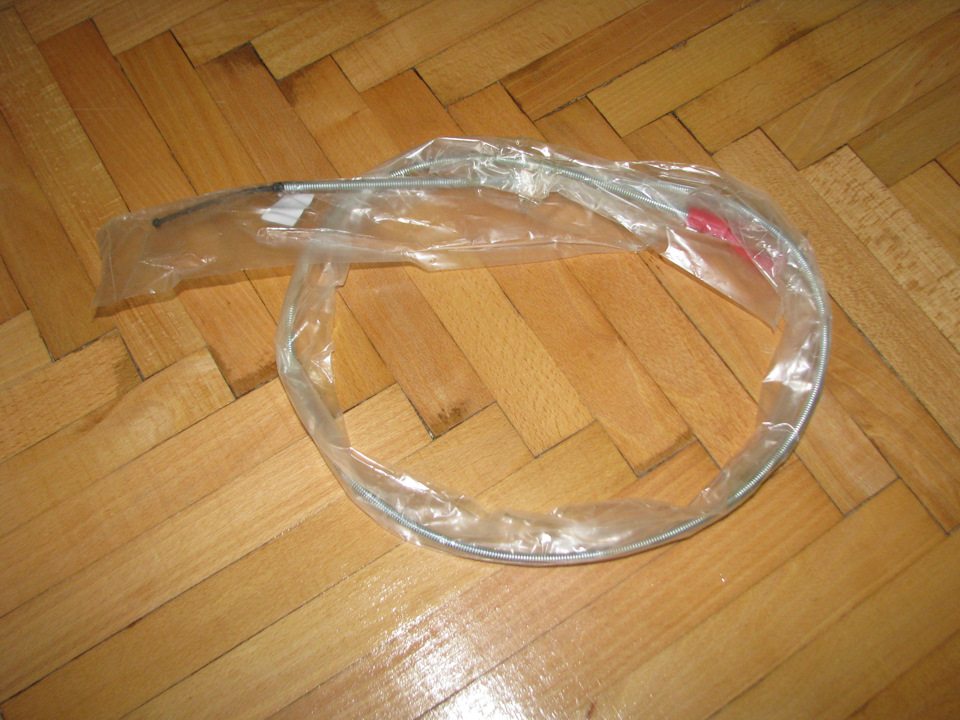

У принципі вже все зібрано, інтеркулер підключений, передокзібраний, приладка повністю. Підключена, реагує на кнопкимультикерма. У салоні залишилося переробити накладку на селекторпередач, так як рідна не встає, і деякі дрібниці, загалом є з чимпосидіти) Треба їздити і тестувати)) Є кілька неприємних моментів, незважаючи на заміну ущільнювачів на АКПП, з неї таким чином тече, тому був куплений щуп за пару доларів на aliexpress, пробувавробити саморобний, але він нісенітницю показував).
І основна проблема, яка залишилася, це захисний режим АКПП післявключення задньої передачі.
Діагностика блоку EGS показує 4 помилки, 2 епізодичні (сигналзадніх датчиків абс не достовірний), і 2 залишився це 025 і 121 -помилка відсутність переднього лівого датчика АБС. Блок EWN (селектор) також видає дві збережені помилки - також про заднідатчики, сигнал не достовірний. Багато помилок)) це зрозуміло, алецікавлять тільки помилки пов'язані з датчиками АБС, і є така, цеС1100 - обрив переднього лівого датчика АБС.
Як видно з попередніх записів, я встановив 2 датчики АБС, длязадніх каналів. Було думка, що 2-х датчиків мало формуваннянормального сигналу швидкості, ніби ЕБУ аналізує показання всіх 4-хдатчиків і виводить середнє значення. Тому вирішив подати сигнал ізусіх 4-х датчиків. Але встановити ще 2-а ніде)) місця немає. Та йвиставляти їх як треба, щоб показували однакове значення, приперегляді сигналу з тих двох, які були встановлені, на осцилограміпомітна різниця.

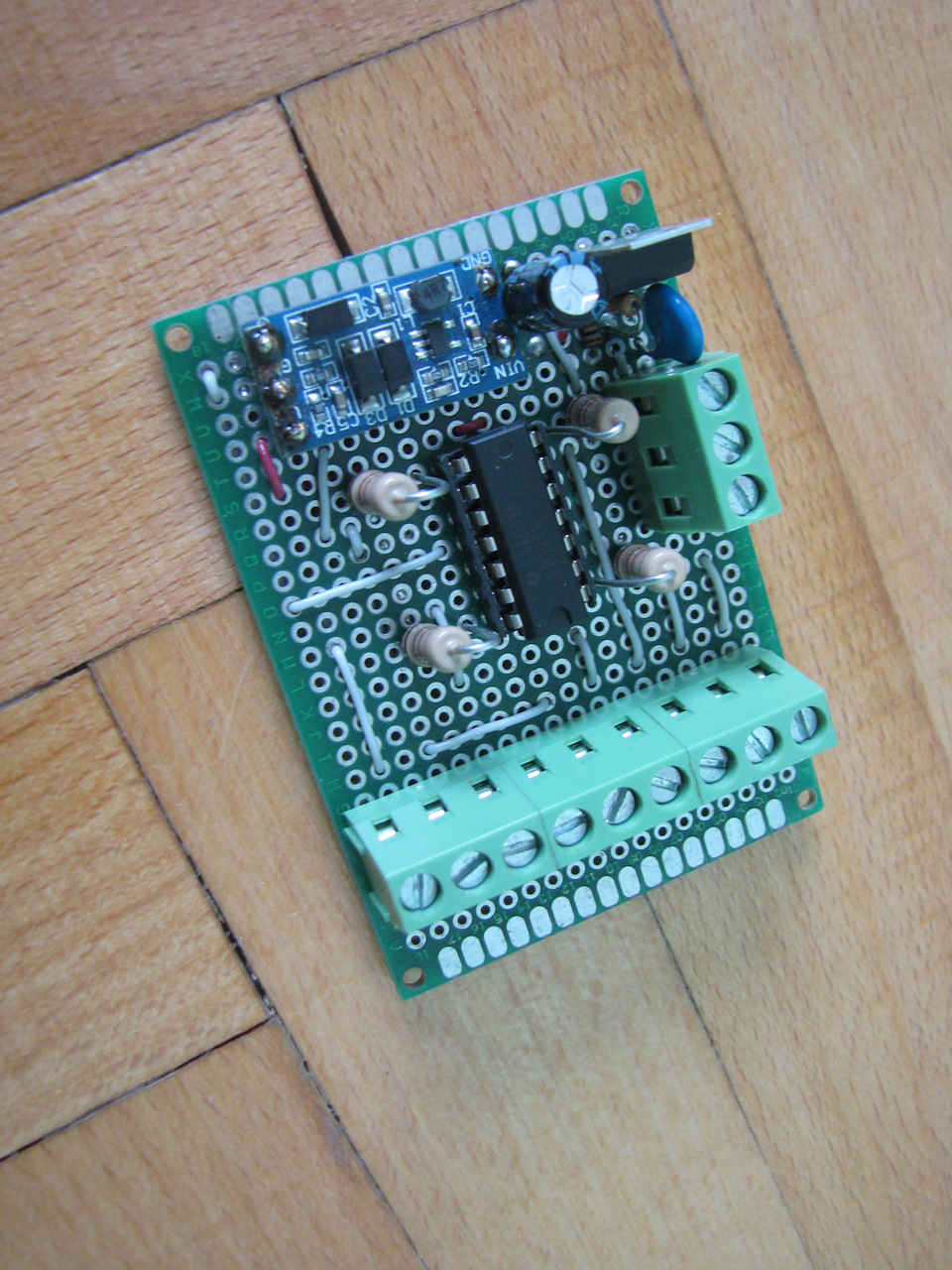

Тому прийнято рішення знімати сигнал з одного датчика, і йогорозділити на 4 входу. Для цього був спаяний розгалужувач сигналу.Підключив до датчика абс і осцилографом побачив на всіх 4-х виходахрозгалужувача однакові сигнали))).
Далі все було підключено до ЕБУ ABS/ESP. В результаті ЕБУ думає, щовстановлені 4 датчики АБС, причому він бачить їх сигнал, інормально його сприймає.
Перевірка старим це підтвердила

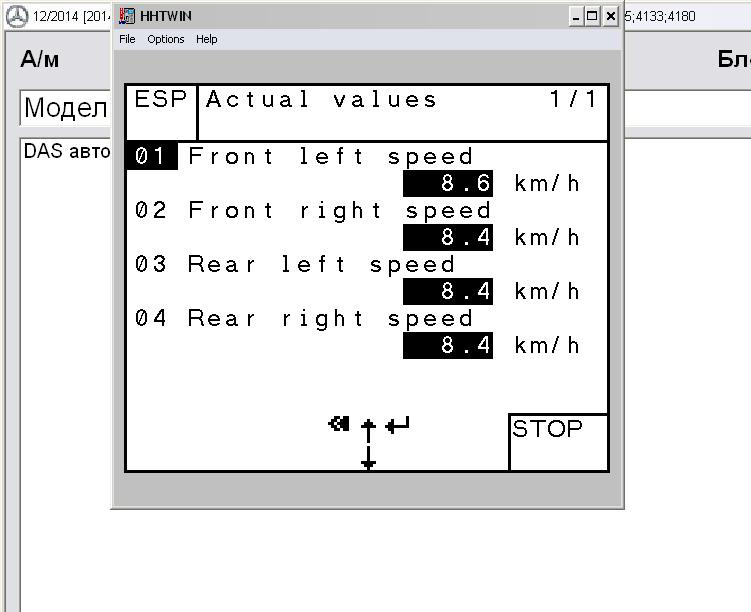

Скрін з актуальних значень ESP
Обнулив усі помилки, і спробував проїхати і знову захиснийрежим…
Діагностика EWN показала ті ж помилки, що й були.
> Блок EGS також, недостовірний сигнал вже з усіх датчиківабс).
Нормально діагностувати не вийшло, тому що закінчилося паливо))
Продовження слідує).
