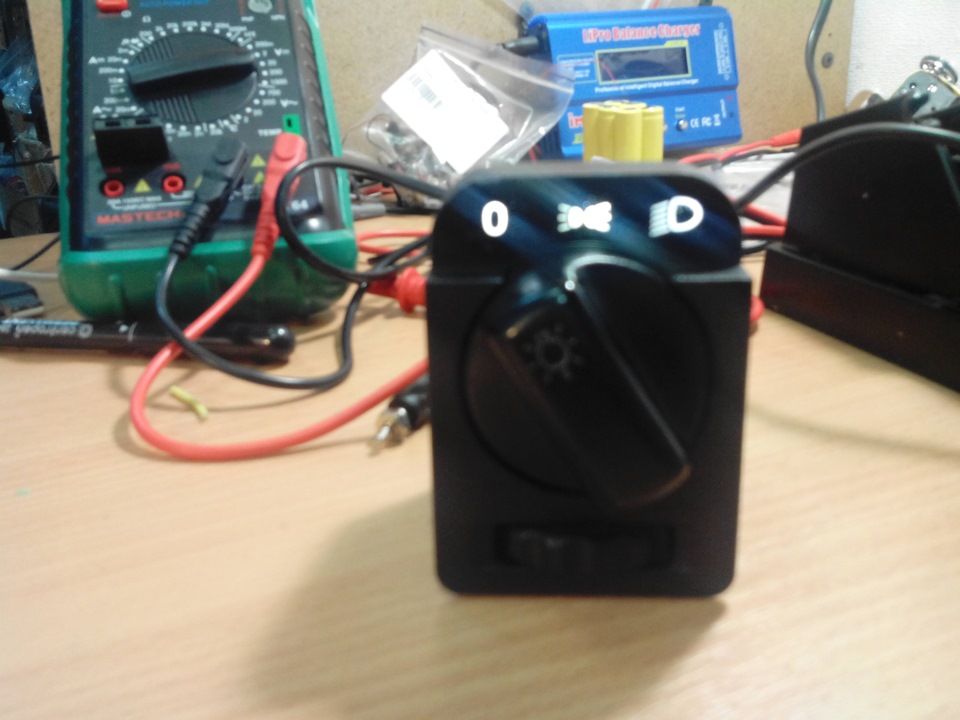

Так вийшло, що робота у мене пов'язана з паяльником і тестером, осьі вирішив у робочих проміжках зайнятися пересвітом кнопочок, івсього що повинно світитися в машині, і до того ж не підсвічувавсяблок включення освітлення, ось він перший і потрапив під руку.В хідпішло 3 смд діода з драйверами, і резистор на 460 ом. Принагіднотак само почистив всі контакти, і полагодив кнопку включеннясалонного освітлення.
Коментарі20
ручка перемикача світла теж підсвічується! біле зображення лампочки на крутилці теж можна підсвітити!
хіба? це начебто просто фарба
там щоб ручку підсвітити, треба смд діод паяти, і місця там дуже мало.
діод запаяти нісенітниця, питання в іншому, цей малюнок на ручці світлопропускний або просто фарба?
У мене малюнок світлопропускний, ось діод туди буде трохи важко впхнути! Зніми ручку і у бачиш що це не фарба, а біла підкладка яку теж можна підсвітити!
ок подивлюсь
я розбирав його коли перестала світити ближня, все зробив бачу стару галогенну лампочку яка не працювала, відірвав і запаяв туди лампочку від білу запальнички, не горить, взагалі трохи туго з електрикою, який діод туди треба ставити?
Будь-який діод треба ставити через резистор, інакше він згорить відразу, і ще треба дотримуватися полярності.
а скільки V там всередині? звичайні 12 або як? щоб вдома через БП компа перевірити відразу…www.blauertacho.de/doc/op…espeed.ic.2JTMAxyfML.webpтут маю на увазі
Та там 12вольт
можеш написати або показати як цей перемикач розібрати?
З панелі що б зняти, тягнеш перемикач на себе, там у крутилці знизу з'являється дірочка, туди пишаєш викрутку і відштовхуєш клямку, знімаєш перемикач, там дві великі клямки, їх натискаєш і витягуєш повністю весь блок, а потім на блоці з кожною сторон...
теж я і боюся, що розберу все повилітає і потім не складу його
не бійся, акуратно роз'єднуєш і все залишиться на місці)
Я один по центру встромляв на крутилку, підсвічувався включений режим, дуже зручно =)
та я ось теж думаю що треба і по центру діод запаяти, а то не видно куди регулятор повернутий
так вся фішка в тому що підсвічуватись має тільки те, що ти включаєш, залежно від положення
Лампа по штату там має бути одна?! Чи я помиляюся? І по центру буде інформативніше.
Все вірно, лампа там одна =)
Тож треба пересвітити. ледве світить і жовтизною ...))))
