І так. Озброївшись інструментом приступив до інсталяції.

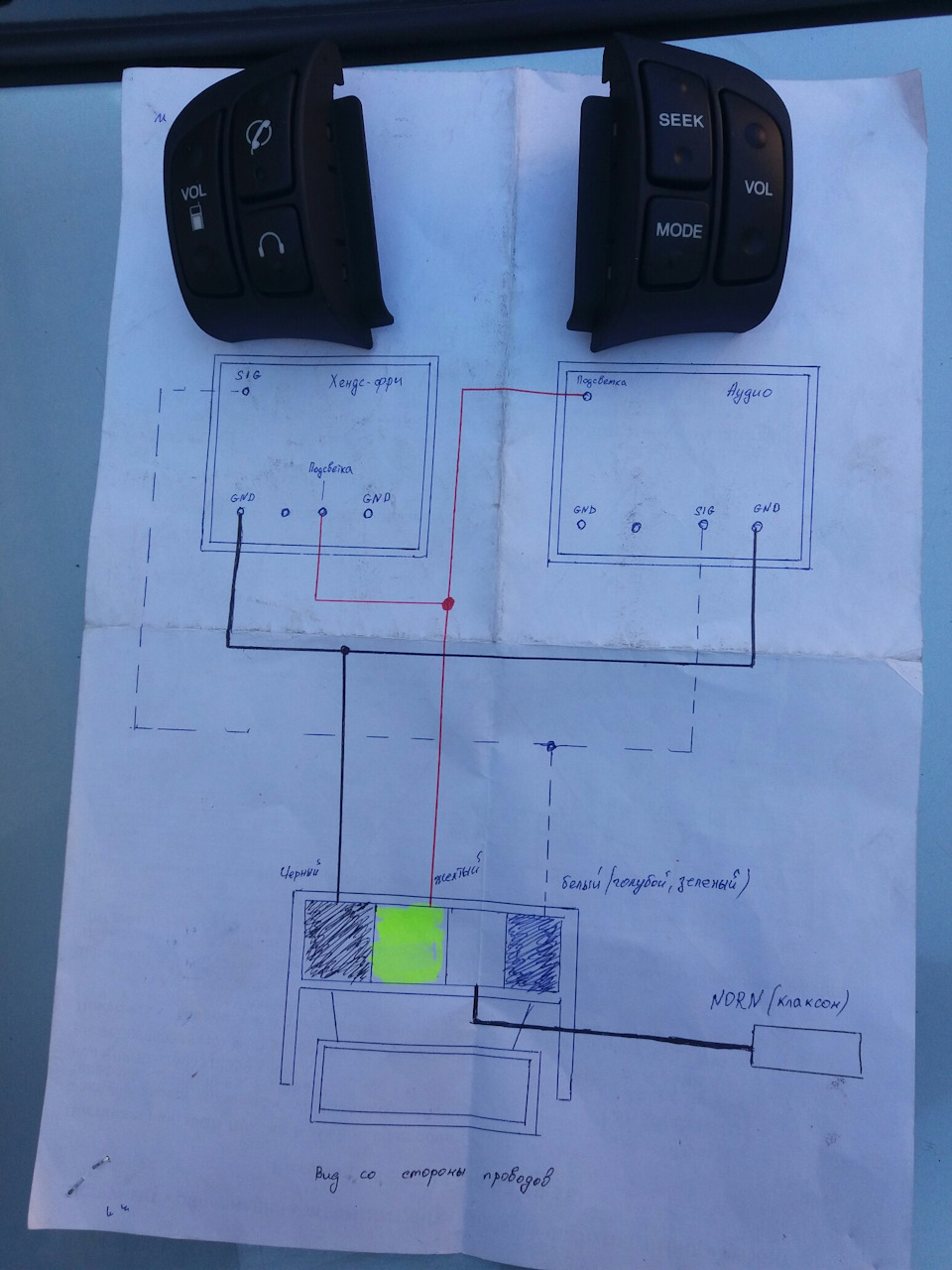

Схема підключення кнопок. Яку мені скинули.

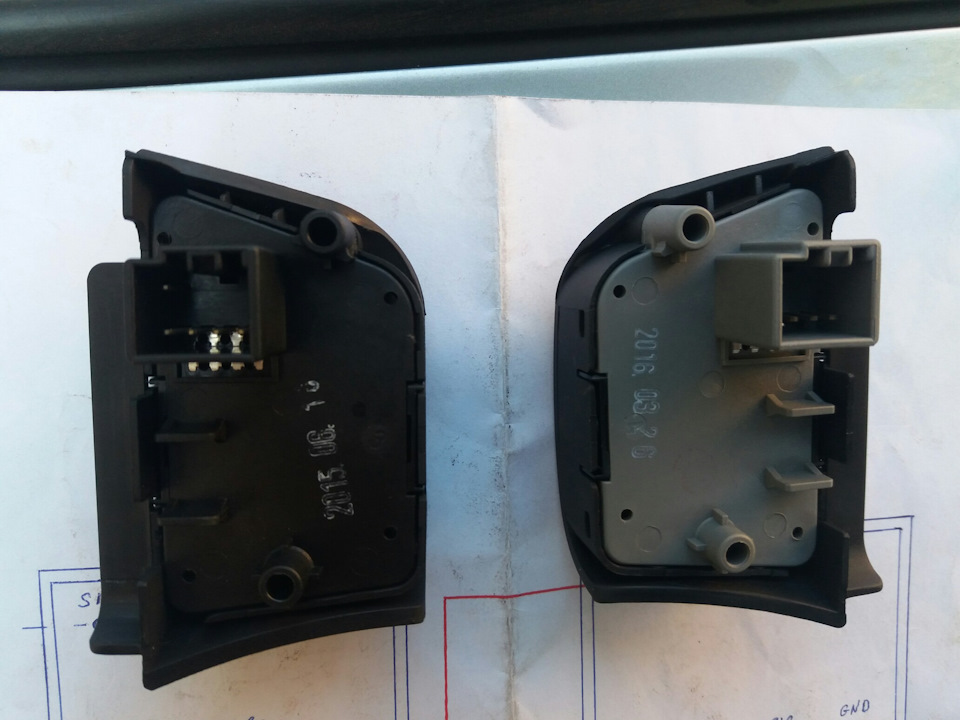

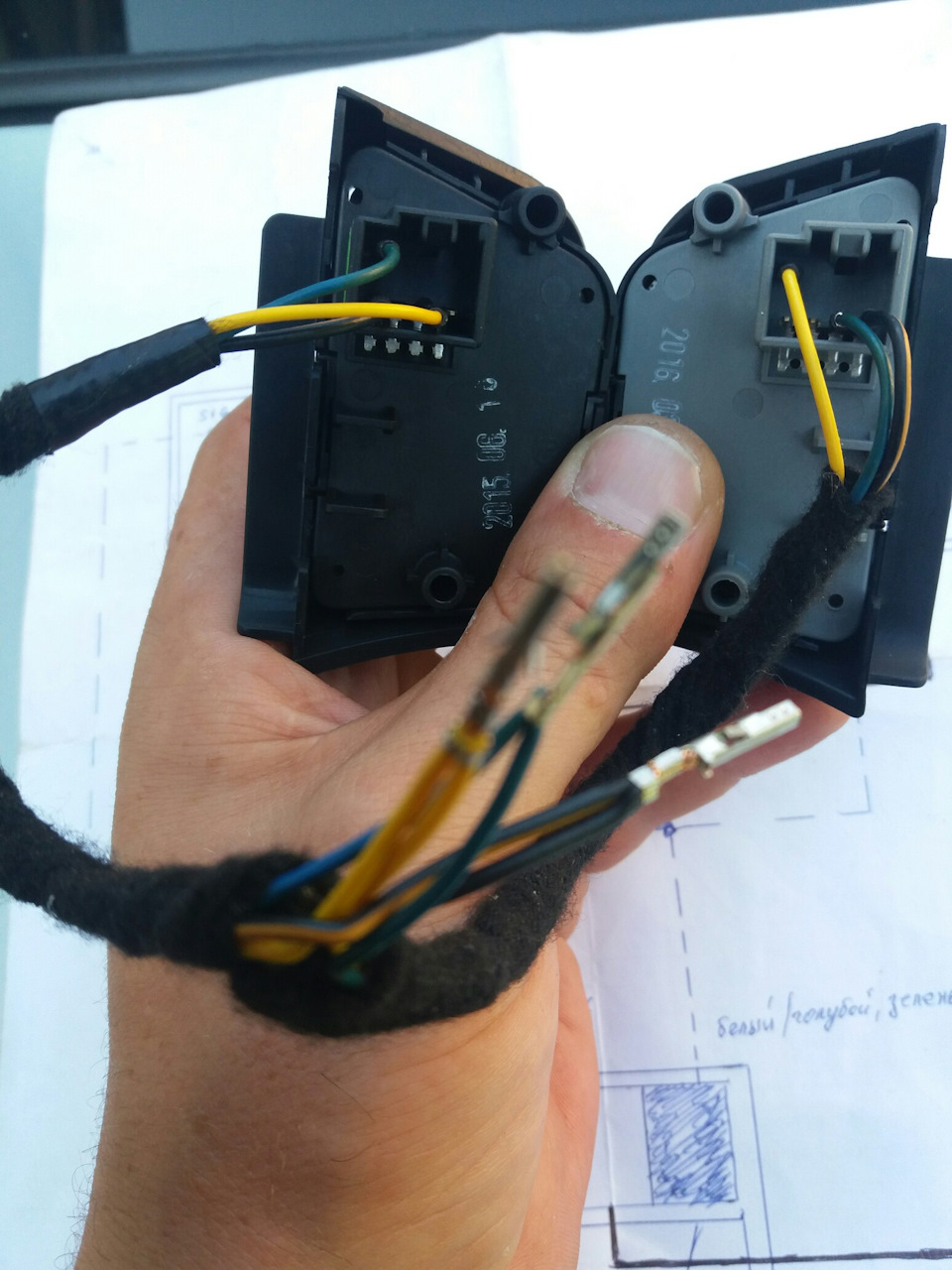

Встановив все на свої місця згідно з малюнком.

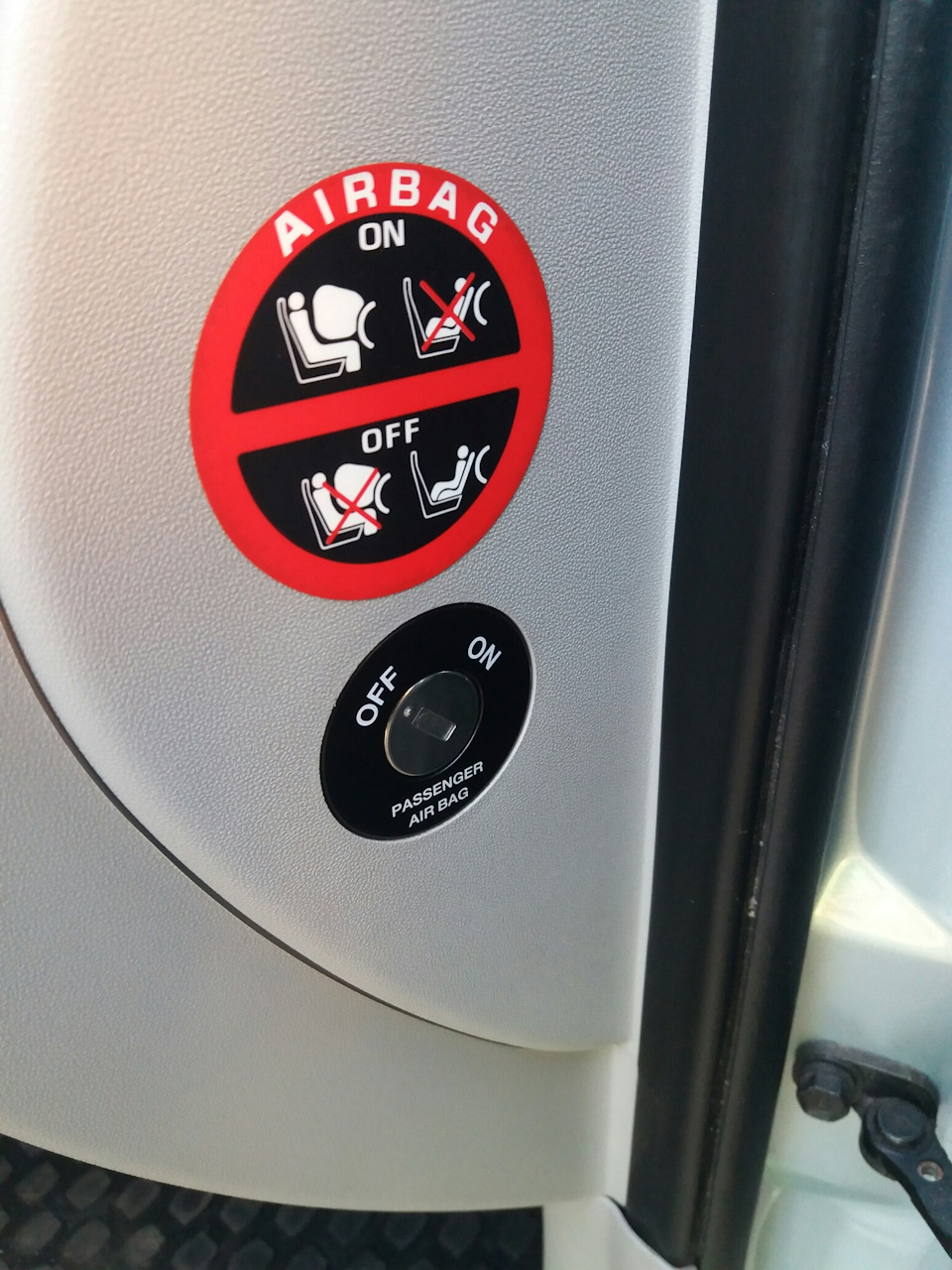

Відключили подушки.
Зняв пластиковим інструментом панельку.
Відключив усі вишки.
Відкрутив три болтики на кермі і зняв подушку з сигналом.
Зняв мінус від клаксону. Від'єднати подушку.
Відкрутив 4 саморізи і зняв заглушки.
Два потрібні нам дроти від магнітоли.
Кінцевий результат. Кермі все підключив згідно малюнку.) Фішку підкермом видалив повністю.Взяв роз'єм з комп'ютера від материнськоїплати.Вставив його на місце фішки (у процесі встановлення новоїфішки контакти трохи розігнулися).Тестером відшукав і помітив деякий проводок.Сигнал з'єднав і заізолював відразу Далі взяв тришматки мідного дроту (десь по півметра кожен) проклав їх домагнітолі.Землю з'єднав із чорним дротом на магнітолі.Підсвічування приєднав до фішки від годинника до зеленого проводу.Останній провід - до коричневого дроту на магнітолі. Все заізолював та встановив усе на свої місця.
Коментарі13
А від чого у вас працює підсвічування кнопок, ви випадково не пам'ятаєте? Я просто не зрозумів як зробити мінус для підсвічування кнопок((
Зелений дріт від годинника.
Дякую! Вже розібрався, не виходило з мінусом-запаралелив у блоці!
Ти космонафт!
Шкода, я теж 😁 я вже день втратив так і не зміг підключити.
Ось нічого не зрозумів. А дуже треба. На найпотрібнішому ти всього лише результат показав(((
Ще докладніше може підказати mrStealth. Його інструкція щодо підключення. Я розписав як міг - і я в електриці тільки плюс з мінусом розрізняю.
ключом відключається тільки пасажирська подушка
Я вже в курсі. Розбирав уже кілька разів - нічого не відключав. Головне акуратно все робити.
Відмінно вийшло! Кнопки, все-таки, тільки китай постачає, чи у нас вже теж є у продажу?
Дякую. Я замовив тут на драйві в mrStealth. Чекав три тижні. На коробці написано що Корея. Можливо і Китай- я не в курсі.
А ціну, можеш в личку кинути? Просто, щоб розуміти, чи готовий я звертатися з подібними проханнями!))
І, відразу питання наздогін ... А, чи потрібно ще щось крім самих кнопок?..
