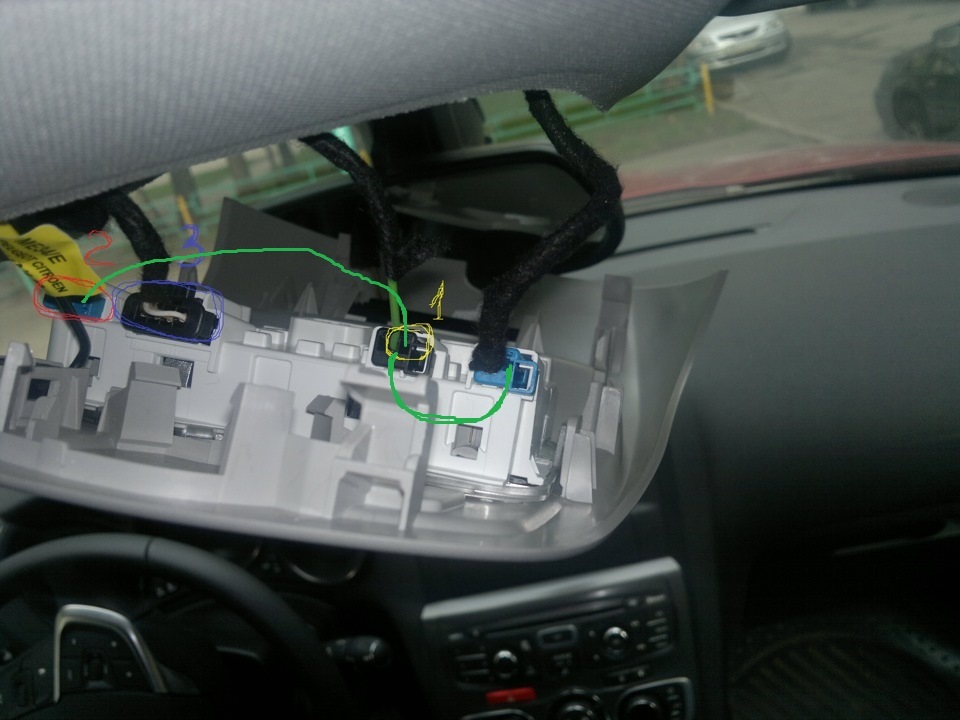

Зеленим кольором зазначено два варіанти, як провести провід
Провід проходить від роз'єму 1 до роз'єму 2. Думаю можна і до тогосинього роз'єму, що поряд, до червоного проводу на скрутку.
Давно хотів і ось нарешті дійшли руки і до м'якого освітленнясалону.З блоком БСІ не зв'язувався. (червоним виділено.) Щобпрацювало при перевірці, при повороті ключа, необхідно, щоб роз'єми1, 2 і 3 (синім виділено) були підключені на штатні місця. Діодистояли вже в плафоні./>

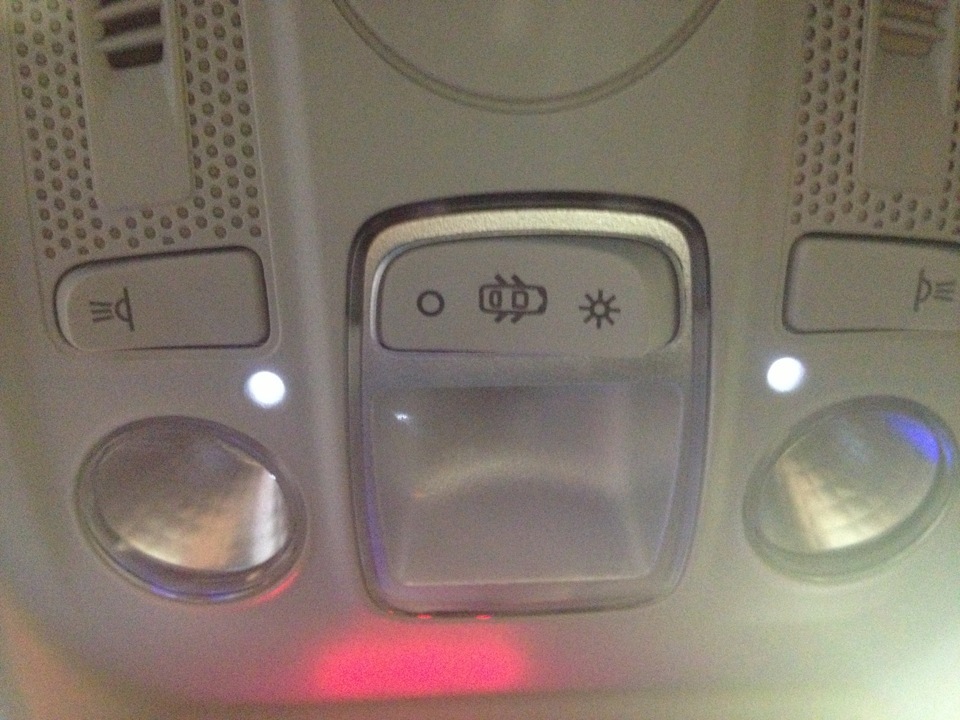

Горить постійно після повороту ключа. Днем не заважає, та й увечерітеж — світло дуже-дуже тьмяне. Правда, тут бачив, ставлять хлопціпомаранчеві діоди. Цікаво виглядає — може колись і поміняю)
Фото не моє — скористався із сайту.
Коментарі19
а що за діоди, є такі у продажу?
Звернувся на гарячу лінію ситроен сервіс, вони замовили ці дроти. Приїхав-поставили-радію.
Мені ОД відмовив у їх установці.
ОД відмовляє. Дзвонити потрібно на гарячу лінію, у тебе ексклюзив?
ні)
тобто ти просто докинув провід і всі? Діоди вже підключені?
Так, просто докинув. горить постійно з поворотом ключа
ще питання, як ти туди дроти вставляв? обтискав чи?
спробував за твоєю схемою, пара не працює (
Якщо зробив точно, як описано - має працювати. Проводи робив на скручування. У клему 3 роз'єми 1, де вихід на діод, взагалі просто засунув очищений провід по саму немогу і зафіксував ізолентою. Зверніть увагу що всі! роз'єми при перевірці повинні сто...
як я розуміючи то вхід, а не вихід на діоди.
додав фото з намальованими зеленими проводами у двох варіантах.
з порожнього роз'єму Синього штекера в порожній 3 роз'єм Чорного штекера?
ні, до червоного дроту синього штекера в порожній 3 роз'єм чорного штекера
так чи ОТ? )від червоного дроту синього штекера в порожній 3 роз'єм чорного штекера.
так))))) Коли заробить з тебе магарич)))
щас перевірю)) якщо заробить то полюбе з мене магарич ))
і дивись що б усі штекери були на місцях, коли включатимеш систему поворотом ключа))
пробував включати зі знятим синім штекером (№2) нічого не сталося, правда я потім здогадався щось напевно освітлення на козирок
