Усім привіт, знайшов класні електросхеми. Тепер по проводці, набагато зрозумілішою, думаю багатьом буде корисно

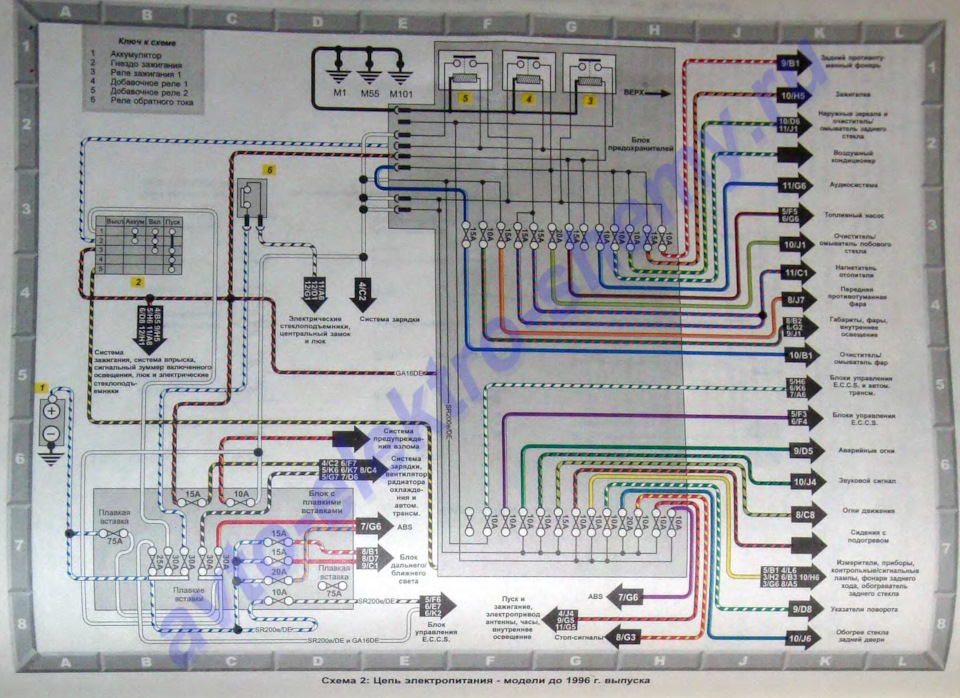

Схема 2 Ланцюг електроживлення

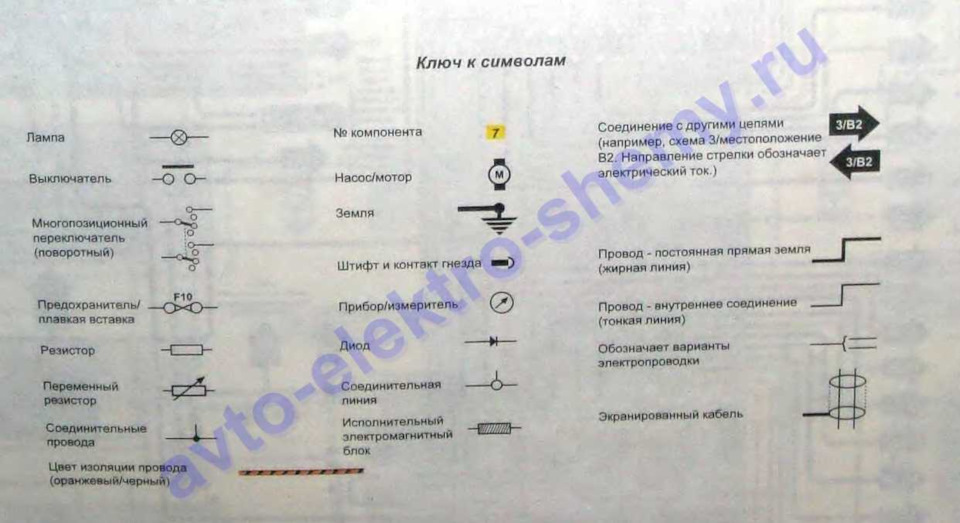

Розшифровка

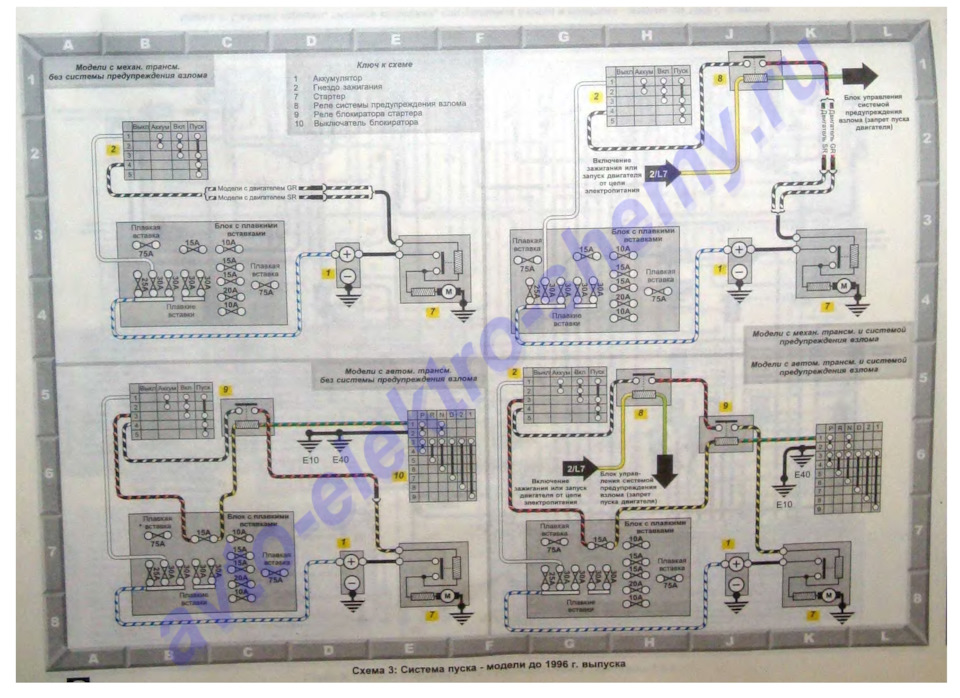

> Схема 3 Система пуску

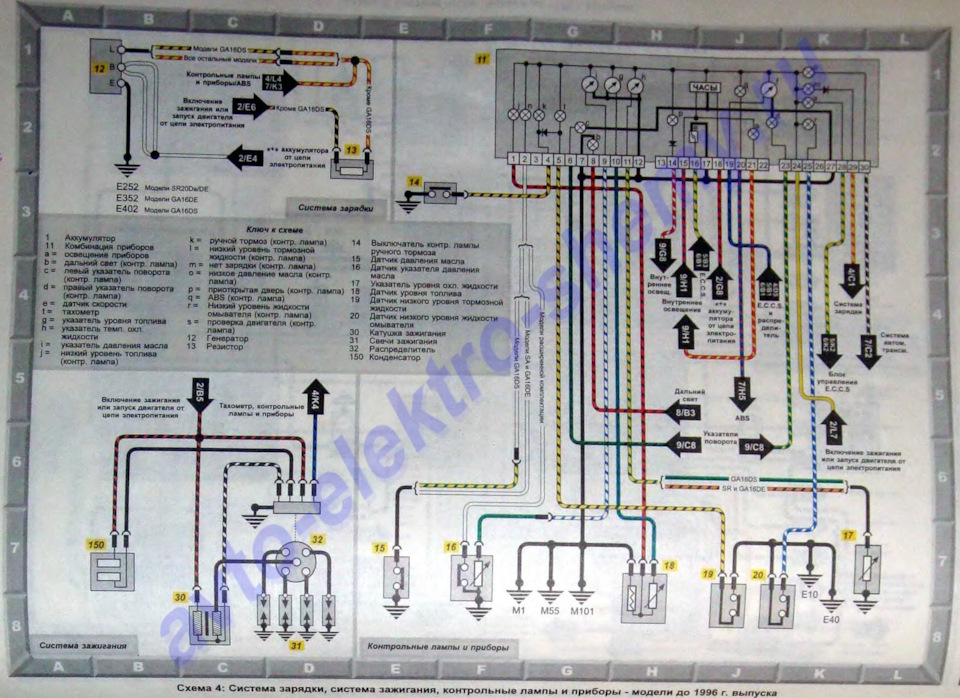

Схема 4

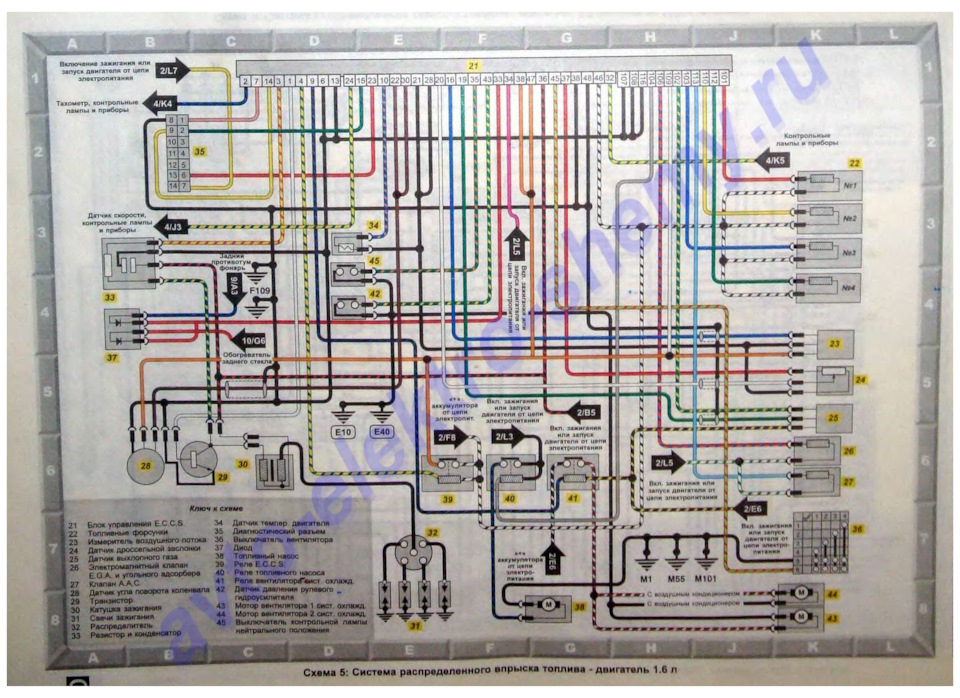

Схема 5
Схема 6
Схема 7
Схема 8
Схема 9
Схема 10
Схема 11
Схема 12
Збережу тут, нехай буде.
Для себе.
Ось посилання на архів 12 схем, вся проводка на схемах
dfiles.eu/files/92sapotzm
Коментарі14
Зручніше книги при ремонті все одно немає) У моїй навіть поради є чим можна замінити спецінструмент інструментом з гаражного арсеналу)
Я книжку в яндекс скачав і взагалі не переживаю тепер
Посилання відсутнє
Виправив
у мене в книзі є така сама)
оооо це дуже до речі
Де таку повну знайти?
У мануалі напевно має бути
Там вона чорно біла
Та справді чорно біла але я десь натикався колись на кольорову
Тут вся проводка що в машині
Додав посилання, там краще трохи зображення
Не бачу посилання
dfiles.eu/files/92sapotzm ось вона знайшла за посиланням на картинці
