знайшов свій старий насос ГУР, я колись через недосвідченістьпросто взяв інший на шроті, але як показала практика це була поганаідея, треба було відразу відновити, тепер у мене їх 2) ) другийзалишу собі як запасний або продам)))
короче розповім що там та як, може кому знадобиться

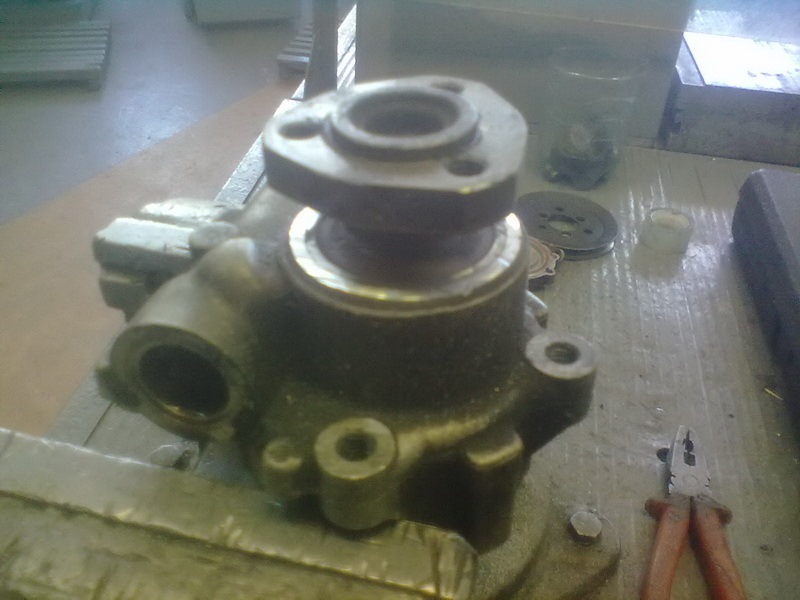

варіант насоса із завальцованим підшипником, написів не знайшов, але начебто має бути ZF сам шків краще зняти з фланця, щоб незаважав беремо болгарку і по колу зрізаємо кромку над підшипником, зрізати потрібно багато близько 3мм.

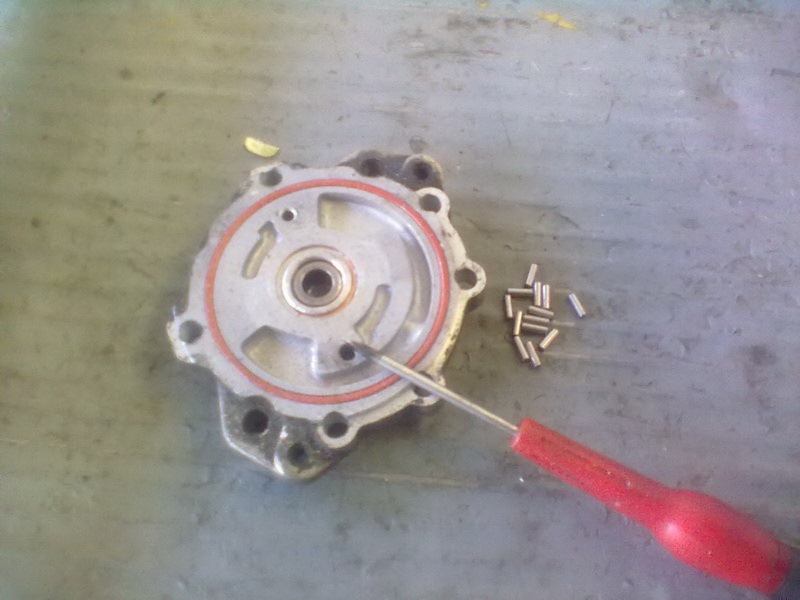

відкручуємо задню кришку, акуратно, в ній голки задньогопідшипника, їх ставимо убік, нам вони знову будуть потрібні лише вкінці збирання насоса

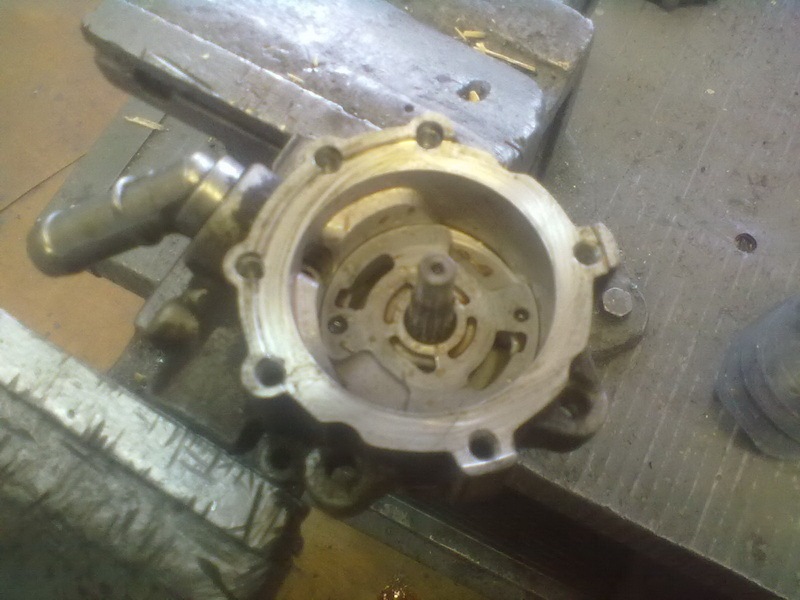

<тепер дістаємо ротор з лопатями і втулку і через дерева довбали повалу, він повинен вийти разом з підшипником

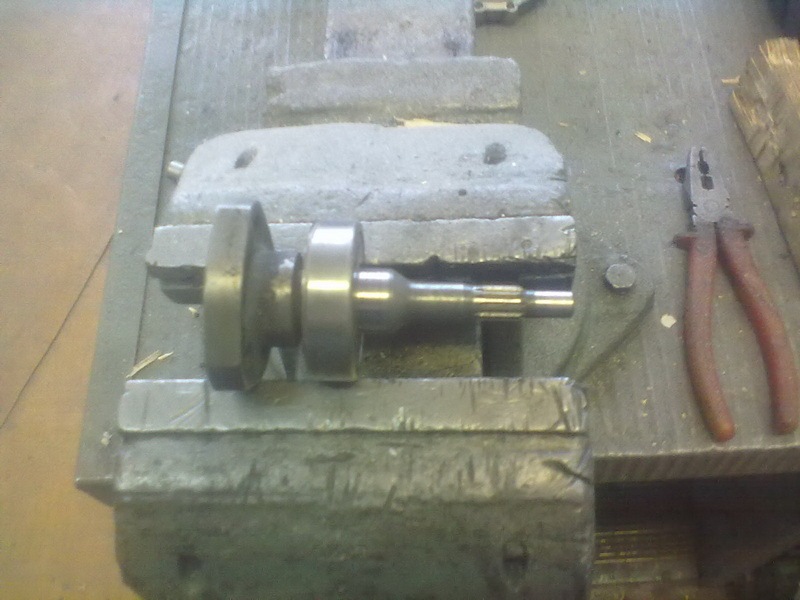

Ось він, вал з підшипником, Підшипник рекомендую змінити, дляцього потрібно знімач зняти фланець з валу. Стандартний підшипник17х47х14

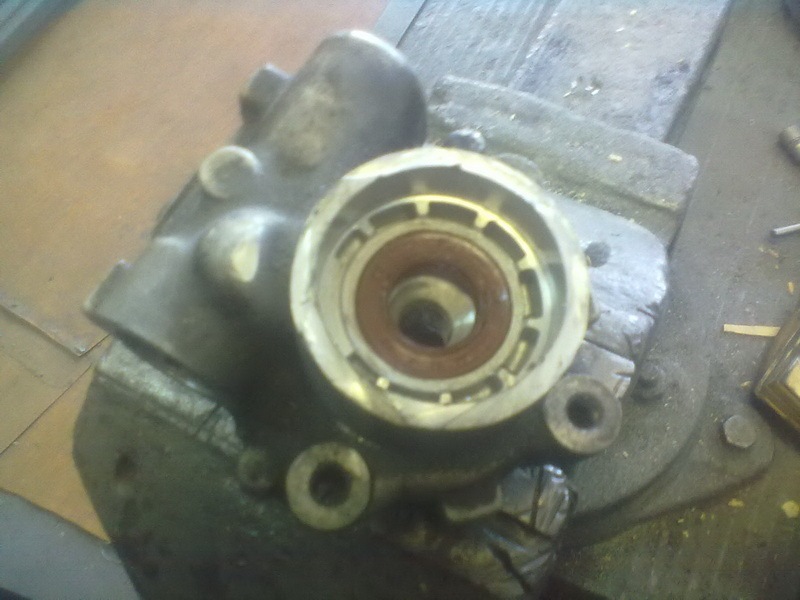

витягуємо старий сальник, его теж бажано під заміну незалежно відстану, в цьому насосі він стандартний 19х32х7
взяв хімію для миття двигунів і неабияк все почистив
миємо від хімії та змащуємо все
> були незначні сліди зносу, полірнув втулку всередині а так саморедукційний клапан, цей мав сліди зносу і підклинювання, але то непроблема, все полірується в ідеал
так як заводської завальцювання вже немає, потрібно придумати іншийспосіб фіксації підшипника, я просвердлив у корпусі насоса підпідшипником два отвори і нарізав в них різьблення М6, а саміболтики М6 зробив під конус в кінці а на підшипнику зробив натокарному заглиблення підлогу міліметра глибиною, щоб центр болтапотрапив у поглиблення і зафіксував пром на місці
новий уже проточений підшипник і новий сальник
збираємо все назад, голки задньої кришки садимо на мастило щоб вонине вивалилися доки будемо вставляти вал, фланець садимо на вал нагарячу
< /
Коментарі9
зрозумів спасибі
привіт а що за підшипник та сальник
Тому читав? Там є розмір сальника та підшипника!
Тема цікава ти скажи ти просто нарізав канавку
так
Відмінно розписав, єдине постало питання, підтікати не буде з тих місць, де завальцювання було і ще не простіше було під болти-стопори не канавку виточувати, а висвердлити поглиблення?
Ну ось він поглиблення і зробив, тільки цілиться тепер не треба.
підтікати не буде так як перед промом сальник стоїть, а якщо сальник тече то і вальцювання не допоможе на рахунок канавки 1. так простіше потрапляти, потрібно вгадати тільки висоту без кута 2. канавка робилася різцем з карбіду вольфраму 3. а щоб довг...
З приводу вальцювання зрозумів спасибі, з приводу канавки і зручнішого попадання так і думав, про висвердлити поглиблення написав, тому що думав раз є верстат, обладнання то може можливо і сверднути. Я чудово знаю що підшипник і подряпати щось пробле...
