Передісторія машина мені дісталася з позаштатною сигналізацією безбрелок і іншого яку я успішно видалив =)
Через якийсь час вирішив розібратися чому не працює штатнасигналізація, знявши підкрилок переднього водійського колеса, ядістався дзвону (A2038203826, з великою пластмасовою трикінцевоюзіркою) — знявши з нього штекер почистивши і всунувши назад нічогоне змінилося, почитавши драйв дізнався що в дзвоні за 20роківвмирають батарей2 ), поставивши цей дзвін в авто нічого незмінилося і я забив на час поки не з'явилася на руках стара, встарій все було активовано і включено але не працювало, непрацювало навіть без звуку, машина блимала поворотниками тількиколи відкривалася/закривалася, в результаті продзвонивши штекердзвона зрозумів що немає плюса, підняв підлогу під кермом і знайшов2 обрізаних дроти плюс і сигнальний провід на дзвін, з'єднавши їхнічого не заробило в результаті всі дроти в нормі, дзвін в нормі, анічого не працює, в результаті взяв стару і в кодуваннях лівогопереднього SAM блоку, скинув кодування EDW і все запрацювало, такожпоставив Нідерланди і тепер воно при закритті/відкритті легенькосигналить. >
Дзвони:
Знімаємо штекер у штекері 3 з'єднання:
1 — плюс, 2 — маса, 3 — сигнальний<
З'єднуємо вольтметром 1 і 2 має бути 12В
Якщо немає то дзвонимо перший на масу авто має бути 12В якщо є тонемає маси в штекері дзвони, також 2й продзвінком кидаємо намасу.
/>
У сигнальному має бути 3-8В (сигнальний не дзвонив не знаю що там умене)
Включення/Вимкнення/Налаштування/Скидання Старого:
/>
Увімк./Вимк — блоки керування -> кузов -> EZS електроннийзамок запалювання -> кодування блоку керування -> вважатикодування та за необхідності змінити -> захист салону та захиствід буксирування EDW -> тут вмикаємо та вимикаємо
Скинути/Змінити країну — блоки управління -> кузов -> SAMпередній лівий -> кодування блоку керування -> рахуватикодування і за необхідності змінити -> сирена сигналізаціїскинути кодування або варіант країни функції EDW (якщо вибратиНідерланди буде легенько при закритті та відкритті авто

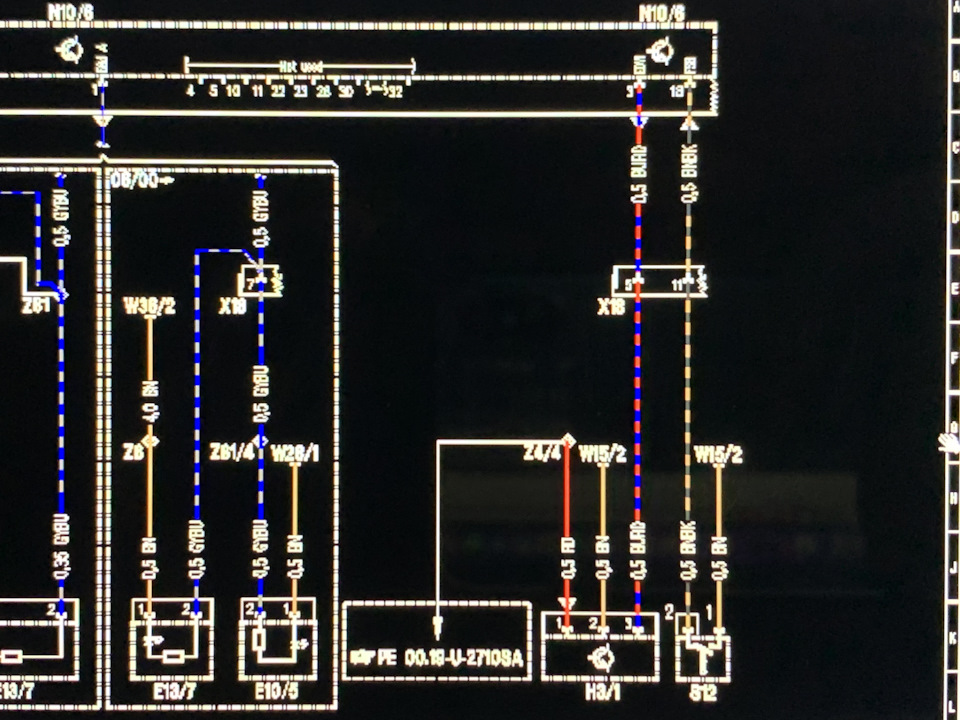

Схема підключення дзвона H3/1
Маса в ногах водія, плюс і сигнальний йдуть зі штекеромпластмасового кожуха в ногах водія.
Коментарі20
Взагалі перестала реагувати на ключ, закриваю і відкриваю механічним ключем😔 антенний модуль перебрав і ніфіга, ніби радіоканал перестав працювати😔Не могли б мені допомогти розібратися з сигналом що з нею відбувається, я теж з Одеси!
Привіт. Я теж мучаюся із заводським дзвоном. Міняв 2 рази. Перевіряв харчування - все приходить. і 12в і мінус і на сигнальному проводі є напруга. Але звуку немає ні за яких обставин, навіть коли примусово змушую спрацювати сигналізацію. дивилися як ...
Якщо старим примусово не запускається то проблема або в проводці або в дзвоні я так думаю (ви як примусово запускали дзвін? Просто якщо взяти дзвін і подавати вручну на нього напруга то це марно він мовчить як партизан), розпинання штекера нормальна?...
Примусово відчиняв двері після постановки машини на охорону. Сигналізація спрацьовувала оповіщаючи зовнішніми світловими сигналами. Так само пробували примусово старим в меню діагностики сигналізації. я поруч сидів дивився)Так ось при цьому тесті сиг...
У вас лампочка моргає на кнопці центрального замка після блокування? У вас рест чи дорест?
хай моргає, начебто раз на дві секунди. У мене рест.
Цікаво) єдине припущення що обрана якась країна для edw для якої закладено беззвучне використання edw, це вам треба шукати в задньому sam змінити країну для edw і після цього зробити там же скидання. Якщо поставити Нідерланди то при блокуванні/розбло...
Ви коли на старий збираєтеся? Самому цікаво дізнатися що там)
Окей! Я спробую нідерланди.
Там просто є варіант для країни - «без EDw» може у вас це вибрано, тільки після зміни країни обов'язково зробити скидання EDW, треба буде перезайти в блок, тому що цей пункт не завжди є )
Добрий день. Скажіть, вибираю в кодуванні країну наприклад Нідерланди, але нічого не кодується... пише кодування не виконане. Що може бути? У мене рест, в zgw включена edw.
за кілька днів спробую з'їздити. відпишуся що як вийшло
Як успіхи?
поки не займалися. морози у нас, негода
Доброго дня. Ви розібралися з сиреною? У мене схожа ситуація...
Я відключив її фізично. Вона знову виявилася несправною
👍👍👍 дякую за звіт!, теж так зробити треба! Дзвін змінив а сигналка мовчить!
Добрий день. Теж поміняв дзвін, харчування є на дротах, а сама сигналка не працює. Не можу зробити кодування в старій ... скажіть, ви розібралися?
У якому розділі шукати включення сирени, після її заміни не муркотить при постановці та знятті. На старому чоловік шукав де включити але не знайшов
Все розписав у пості) але це так на доресті, на ресті так само або через задній сам блок країну поміняти якщо сигналка працює
