Як і в попередньому записі робимо патрон з новою led лампочкою cobsmd з цоколем t5 і вставляємо її на своє місце, а саме в годинник.як це все світить.

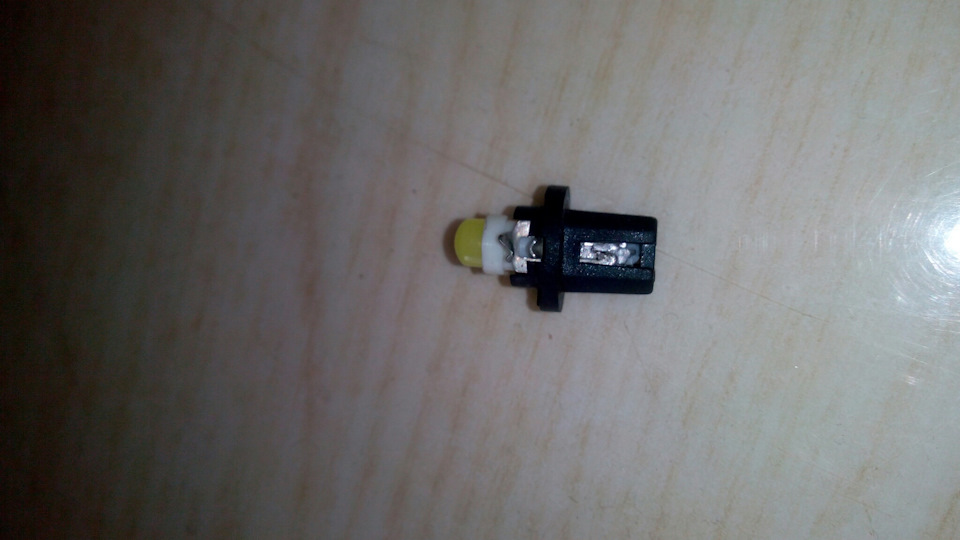

Цоколь з новою led лампочкою з цоколем t5 cob smd

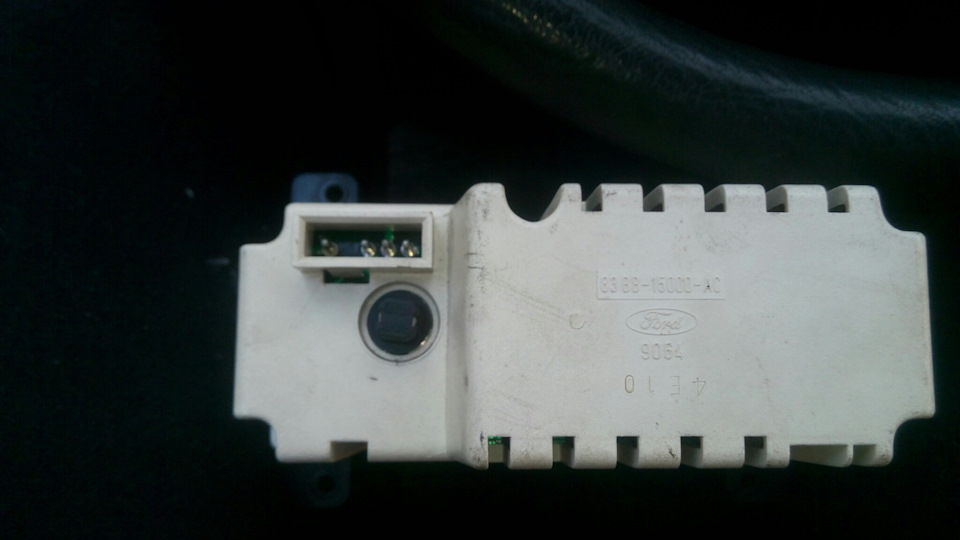

Варто на місці в годиннику

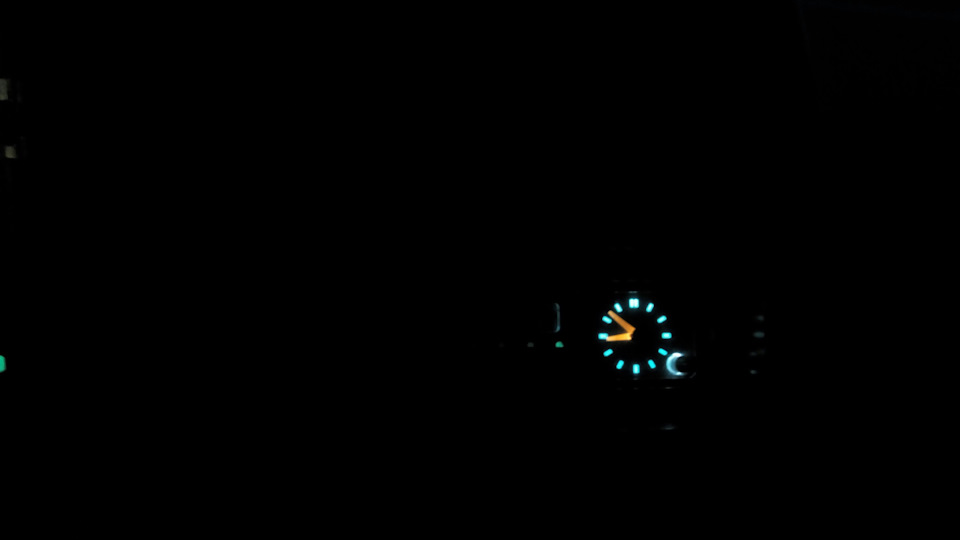

Результат того як світить лампочка в годиннику
<

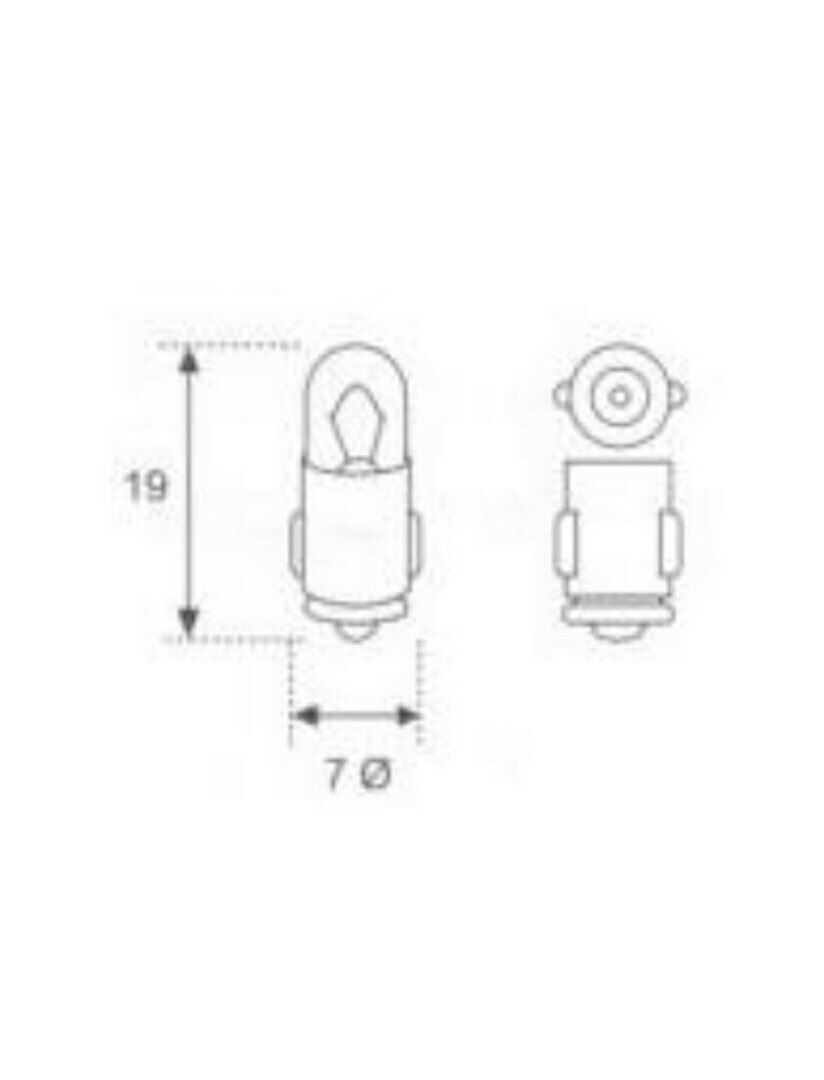

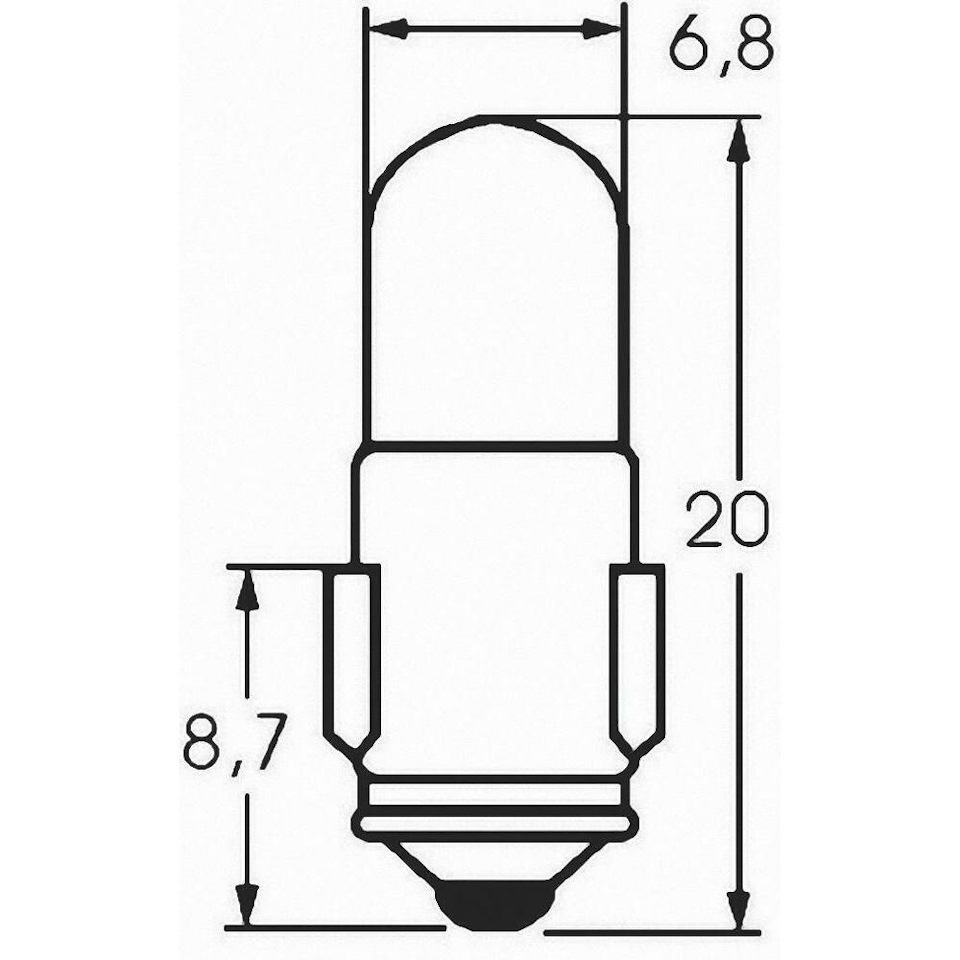

Наступним будемо робити дві лампочки з цоколем ba7s.Ось вам фотоцоколя та його розміри. Базарах, в магазинах, а так само наAliExpress я не знайшов готові led лампи з таким цоколем, то саміїх робитимемо.Хотя вони були на AliExpress, але там вони були або10 шт., за Берем розбираємо регулятор швидкості пічки, дістаємозвідти саму лампочку, а так само дістаємо її з селектора акпп івідносимо до будинку для подальшої модернізації. Беремо два нашихпіддослідних (дві лампочки), дві led лампочки з цоколем t5, пасатижі (п.С. Вони ж плоскогубці, якщо хто не знав), викруткуплоску, паяльник з паяльною приналежністю і починаємо робитизадумане.
Стара лампочка розжарювання і нова led лампочка з цоколем t5 cobsmd для впровадження в цоколь ba7s старої лампочки
> Беремо дві лампочки і пасатижі, і починаємо акуратно ламатискло для того, щоб потім взяти плоску викрутку і виколупуємоначинку. Після того як ми це зробили, беремо паяльник і відпоюємоплюсовий стрижень лампочки, і будь-яким гострим предметом робимоневеликий отвір у контакті плюса. І ось що в нас вийшло. І такробимо з другою лампочкою. Розібраний цоколь старої лампочкиВипаний центральний контакт плюсової старої лампочки розжарюванняЗроблено маленький отвір в контакті плюса для подальшого паянняплюсового контакту світлодіода. p align="justify"> Тепер беремодві led лампочки з цоколем t5 і застосовуємо в цоколі ba7s івідразу їх допрацьовуємо для того щоб сильно не стирчали і впаятиїх туди. Наступним етапом визначаємо де у нас на світлодіоді "+", аде "-", перевіряємо за допомогою блоку живлення який з 220 на 12 В (можна і на 9 В). Після того як визначили, плюсовий контактприбираємо по довжині оскільки він нам не потрібен довгий, амінусовий загинаємо на верх. Обрізаємо акуратно корпус внизу, визначаємо де на світлодіоді Порівняння цілої led лампочки зцоколем t5 і доопрацьовано, і тут видно наскільки потрібно відрізатикорпус
Тепер вставляємо модернізовані світлодіоди в цоколь ba7s, плюсовийконтакт світлодіода у нас йде в плюсовий контакт цоколя (для цьогоі робилася там маленька, тоненька дірочка, а мінусовий йде накорпус, і все це паяємо і отримуємо ось таку лампочку.
Готова led лампочка з цоколем t5 в цоколі ba7s
Порівняння старої лампочки розжарювання та нової зісвітлодіодом
Робимо таку ж другу і йдемо ставити на свої місця і перевіряти яквсе це працює і світить. Як світить.
Стара лампочка розжарювання у підставки переднього прикурювача
Нова led лампочка на своєму місці
Отриманий результат заміни лампочок розжарювання на світлодіоди врегуляторі швидкості печі та передньому прикурювачі
Отриманий результат заміни лампочки розжарювання на світлодіод вселекторі акпп
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
