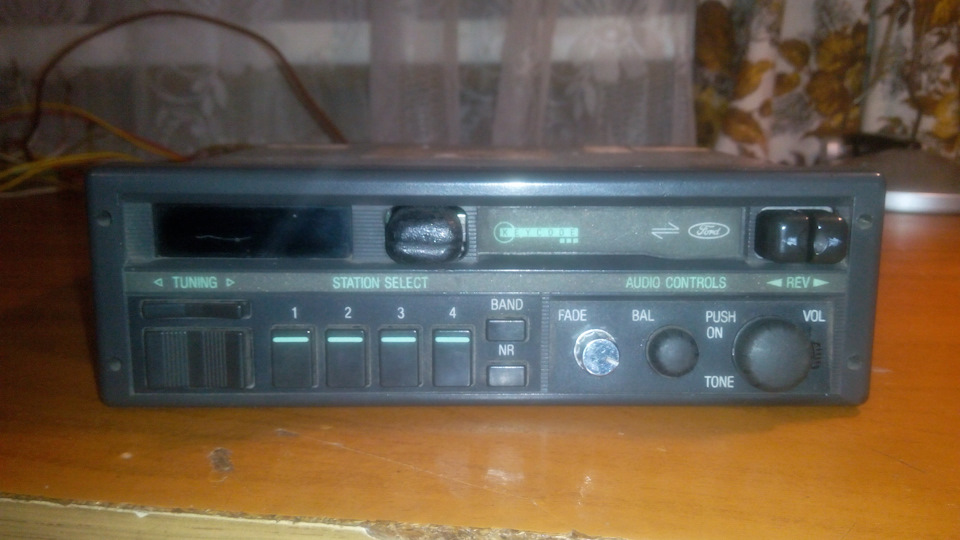

Модернізація штатної магнітоли Ford 2004 Sound 2000 (ч. 1)

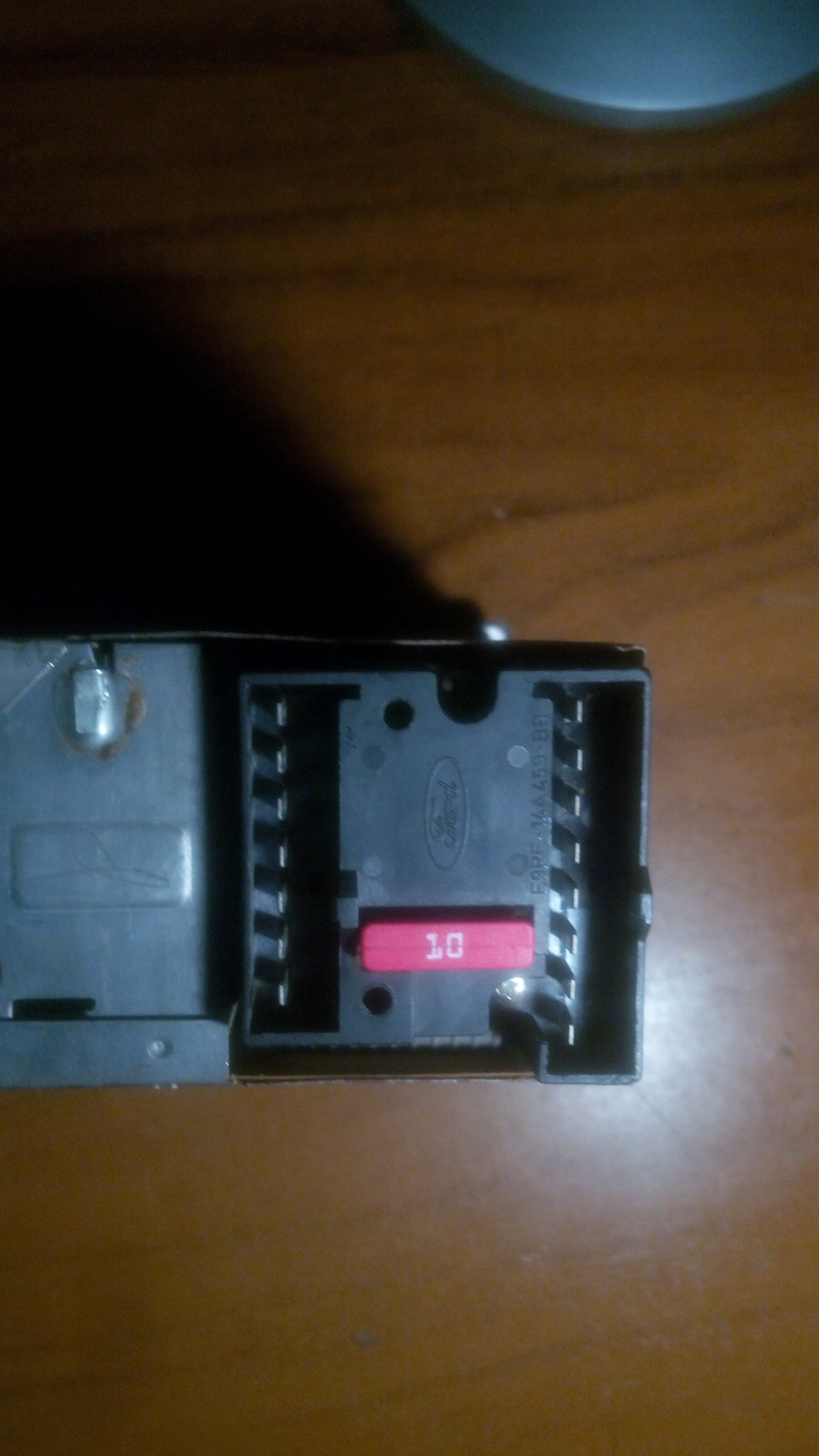

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини. Вирішив я зайнятися модернізацією штатної магнітолиFord 2004 Sound 2000. Для того, щоб її запустити, знадобивсязапобіжник.З заводу там стояв запобіжник на 4А, зараз же не реальнознайти такий запобіжник.І було вирішено взяти запобіжник на 10А, так би мовити із запасом для подальшої модернізації, щоб вистачило.давно, і до цього теж не працювала, я розумів що потрібно будезнайти код на неї. Але для початку потрібно було зрозуміти, будевона подавати хоч якісь ознаки життя чи ні. Спалахнули 3 смужки ізалишив її на годину включену.І тим часом почав шукати код, ізнайшов програму для всіх магнітол Ford.

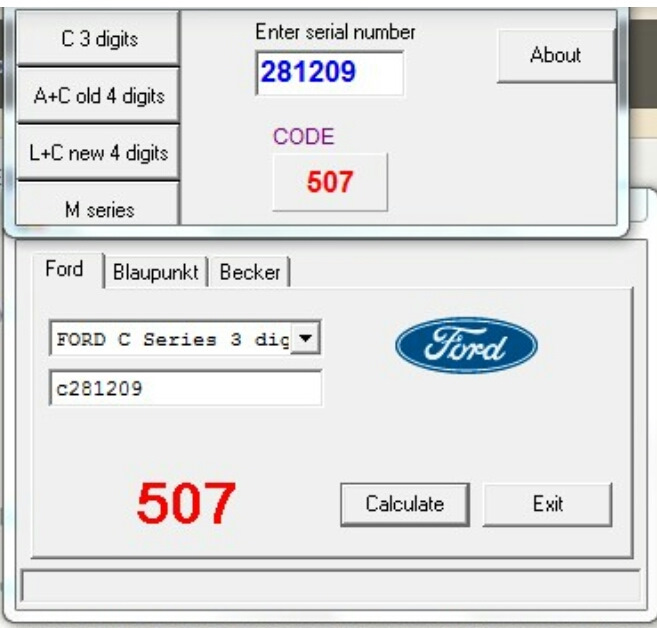

За допомогою верхньої програми знайшов код для магнітоли

<

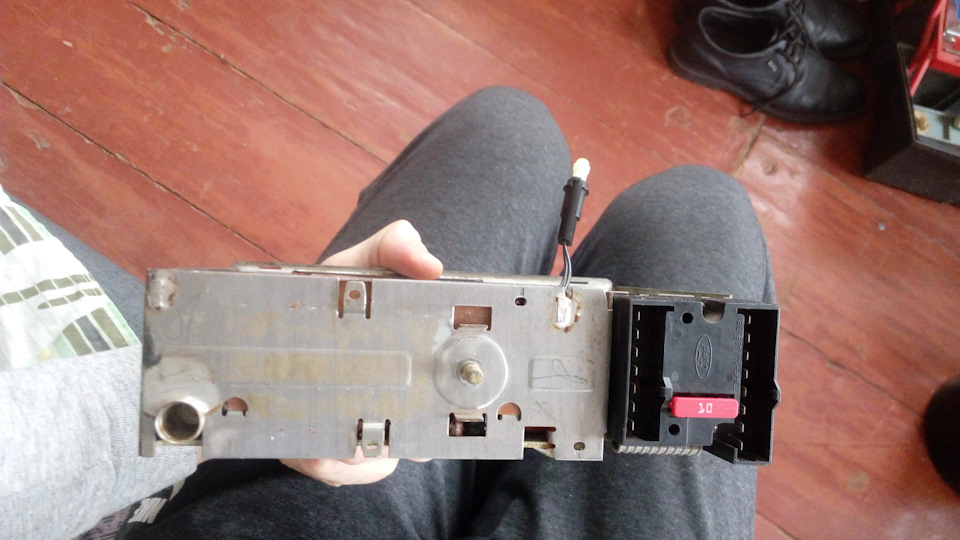

Для того, щоб отримати код за допомогою програми, нам потрібенсерійний номер нашої магнітоли. Його ви можете знайти подивившисьна правий бік магнітоли і побачивши там наклейку, на ній буденаписано серійний номер із 6-ти цифр перед якими буде буква С.

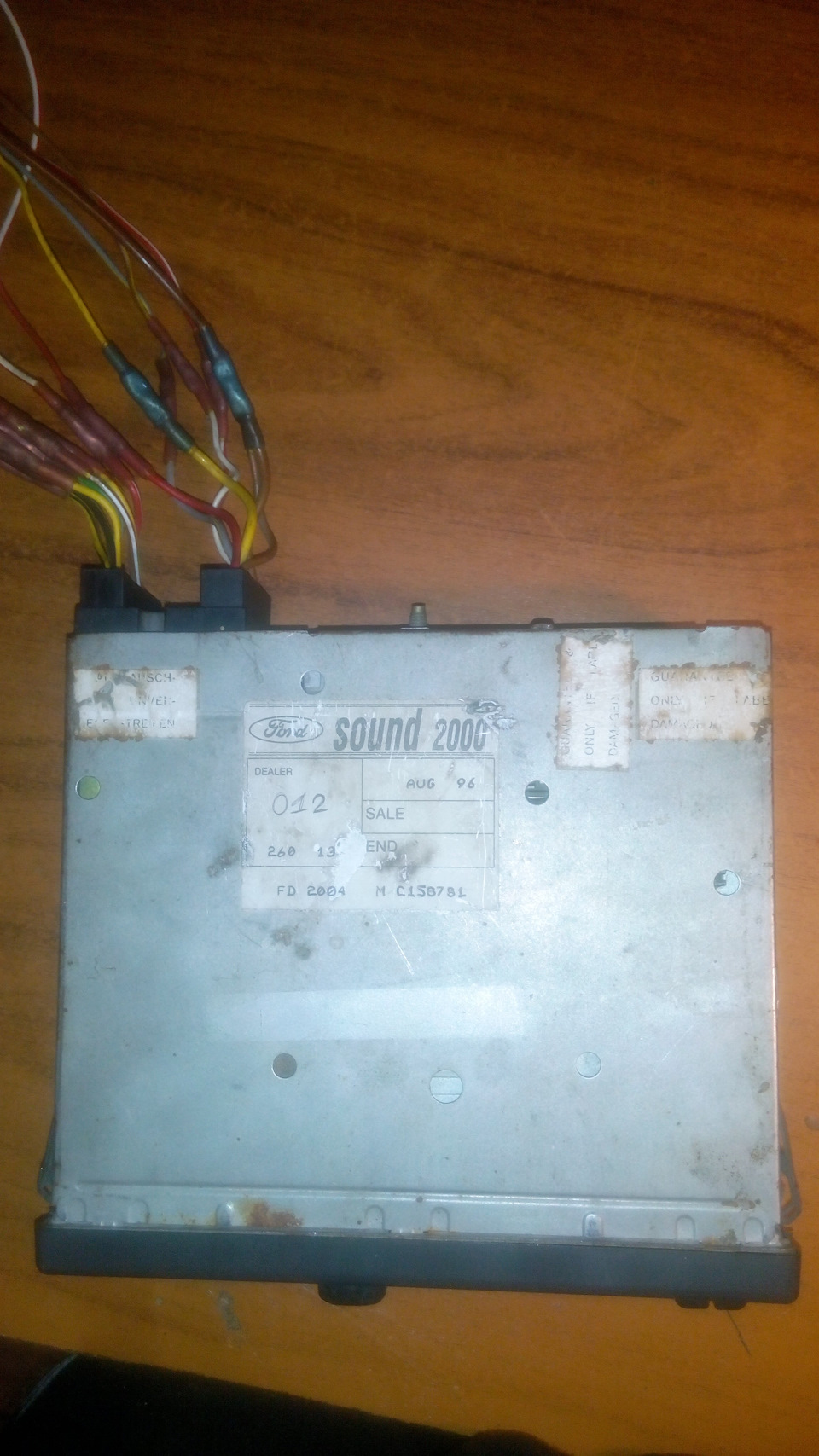

Вигляд збоку та серійний номер на моєму прикладі< Після того яквона простояла годину включена, смужки запалювали і я ввів код івона заробила. Код вводиться дуже легко:
— перша цифра коду — клавіша 1 на панелі;
— друга цифра коду — клавіша 2 на панелі;
— третя цифра коду - клавіша 3 на панелі;
- введення коду - клавіша 4 на панелі.
Після того як ви дізналися і ввели код і у вас все запрацювало, моявам порада, запишіть де- то код, оскільки при кожному разі яксідатиме акумулятор або будете його знімати, код потрібно будезаново вводити. Після цього було вирішено зробити нормальні роз'ємина живлення самої магнітоли і на динаміки. Почав я з роз'ємуживлення.
Роз'єм живлення на 7 проводів
які потім сходяться в один — земля;
— жовтий провід — це +12V від акумулятора;
— червоний провід — це +12V від замку запалювання;
— сіро-жовтий провід — це +12V на підсвічування лицьової панелімагнітофона від габаритів;
— червоно-білий провід — це живлення на антену (чи вона висувна чиактивна з підсилювачем);
< br> - білий провід - не знаю, так і неопредеділ (яКЩО ХТОЗНАЄ НА ЩО ВІН, СКАЖИ ЛАСКА).
Далі щоб під панеллю було трохи менше проводів, зменшуємо довжинупроводів на живлення до 30 см. І беремо два роз'єми, один на дваконтакти (+12V від акумулятора і земля), частина у відповідь вже вмашині є яка йде прямо на акумулятор через запобіжник 30А, і другийроз'єм вже на 4 контакти (+12V від замку запалювання, +12V відгабаритів, харчування на антену і невизначений білий провід ), відповідну частину роз'єму ставимо під торпедою. Роз'єм на дваконтакти Роз'єм на 4 контакти Далі відокремлюємо жовтий ікоричневий дроти від інших, паяни на них клеми, ізолюємотермоусадкою, ставимо в роз'єм і замотуємо дроти ізолентою, так бимовити для додаткової ізоляції. В роз'єм і додатково ізолюємоізолентою І теж саме робимо з іншими проводами. Потім всеперевіряємо на працездатність. І можна ставити роз'єм умагнітолу.
Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
