Модернізація штатної магнітоли Ford 2004 Sound 2000 (ч. 2)

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини." динаміків Так як він так само як і роз'єм дляживлення був на скрутці, було прийнято рішення рішення і тутзробити роз'єм. Провід — передній лівий динамік "+";
— чорно-білий провід — передній лівий динамік "-";
— жовто-зелений провід — задній лівий динамік "+"; < br/>
— зелено-білий провід — задній лівий динамік "-";
— жовто-коричневий провід — передній правий динамік "+";
— коричнево-білий провід — передній правий динамік "-";
— жовто-червоний провід — задній правий динамік "+";
— червоно-білий провід — задній правий динамік "-".<

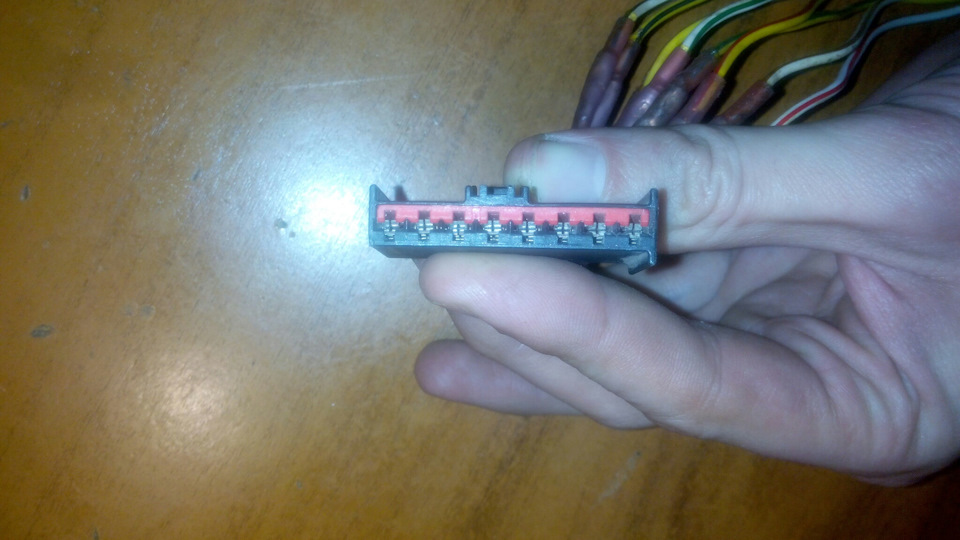

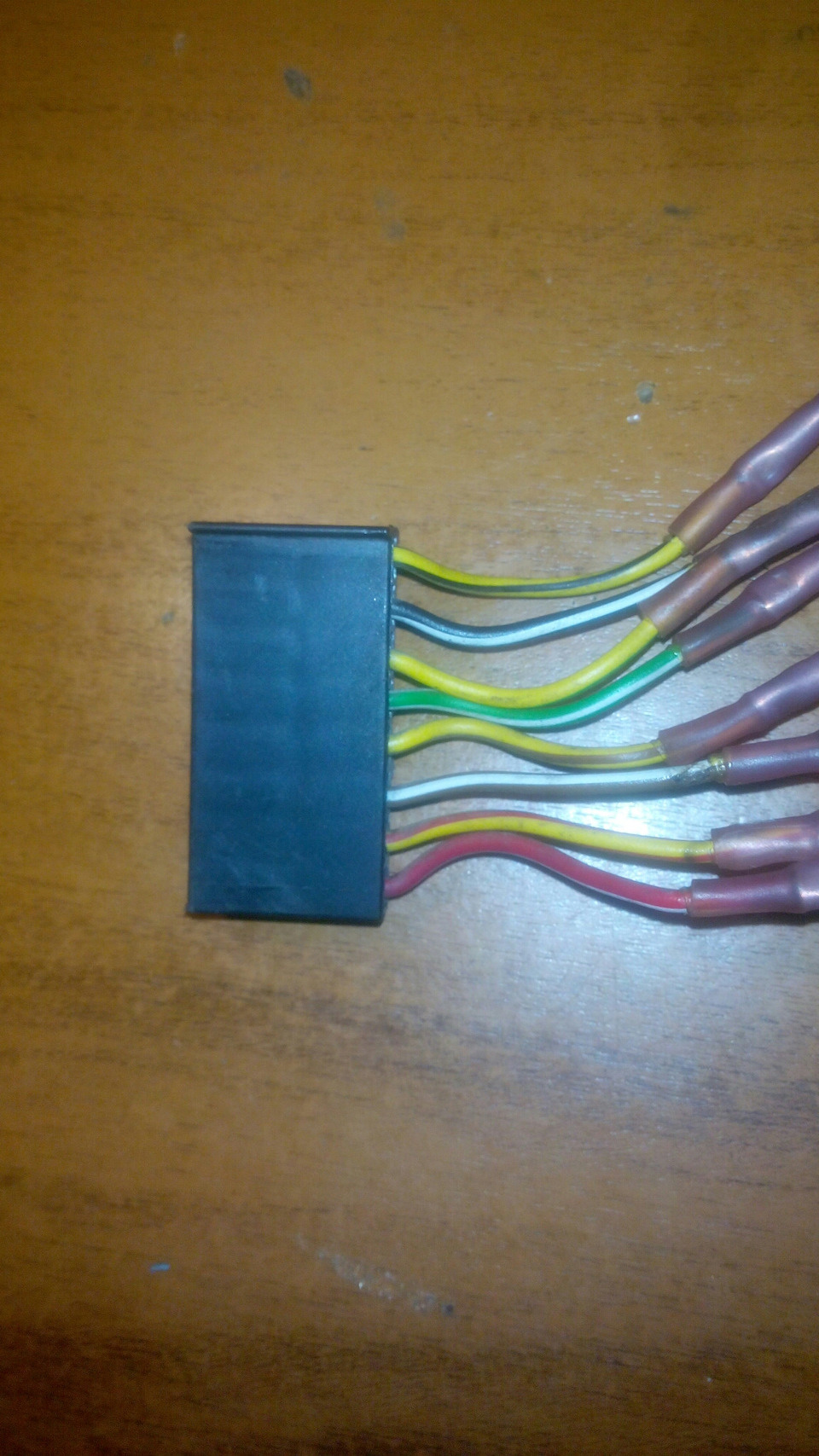

Роз'єм на динаміки на 8 проводів
Оскільки у нас 4 динаміки, 8 проводів, то ми беремо роз'єм на 8контактів, частину у відповідь ставимо під торпедою.

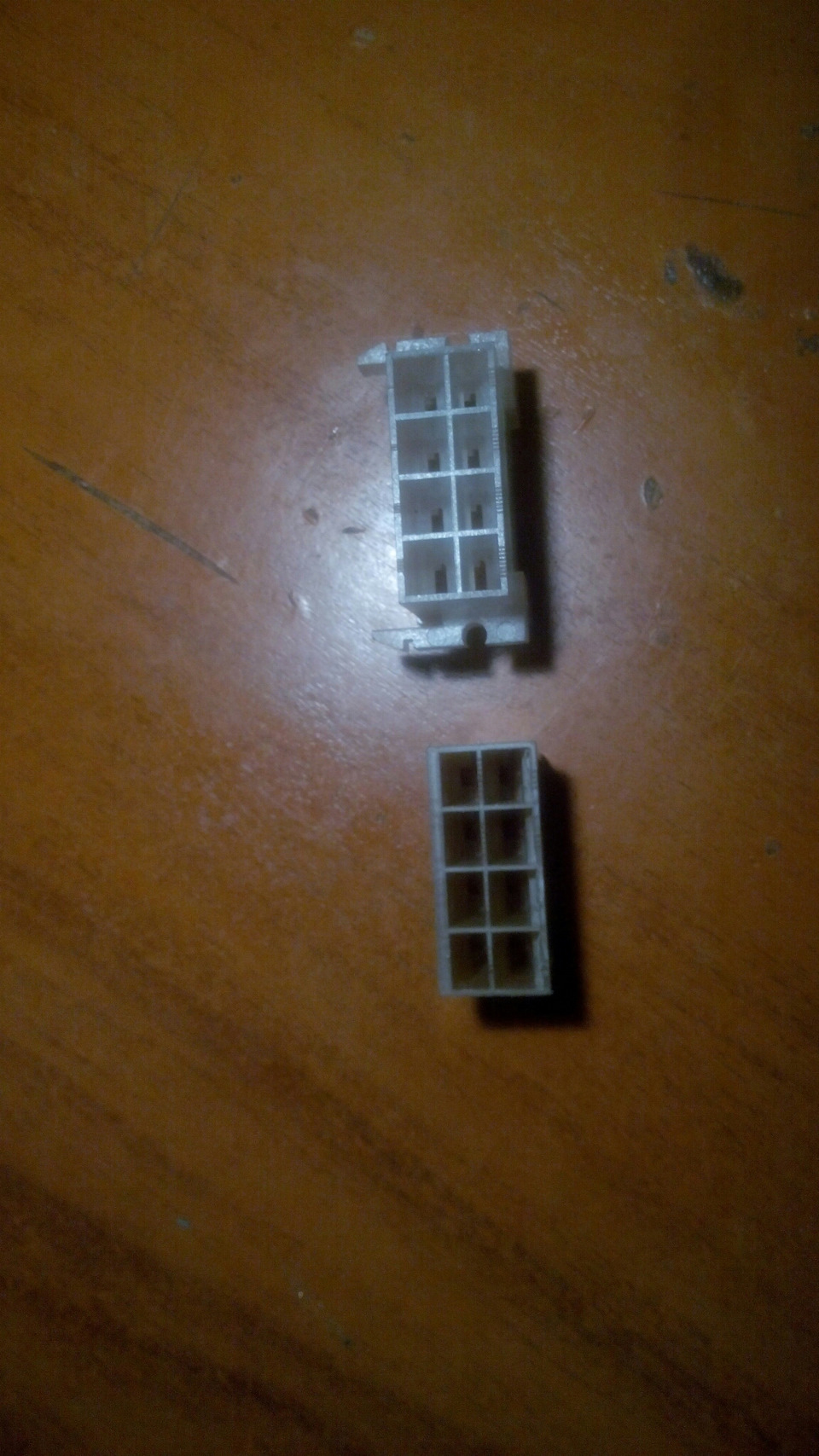

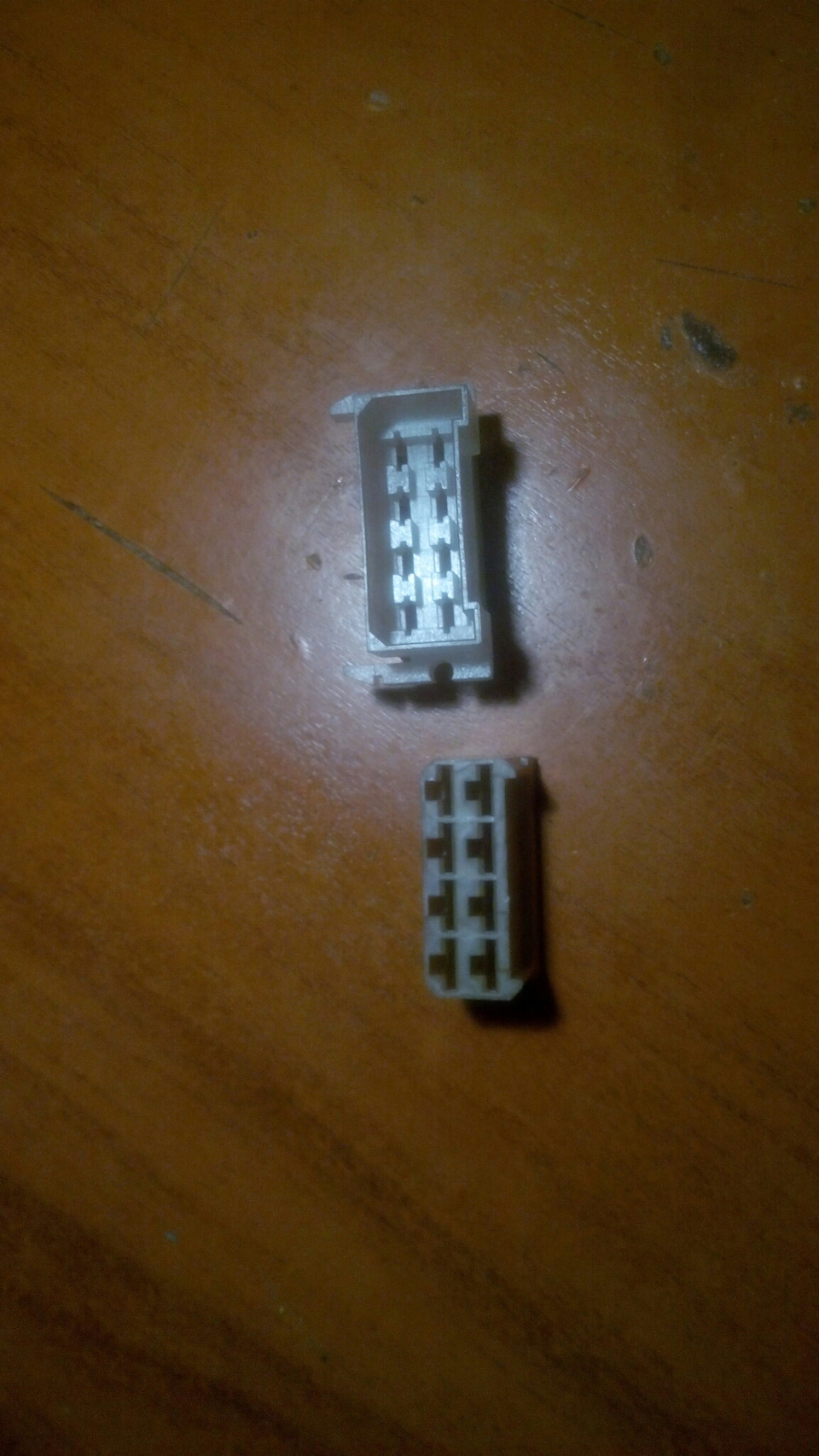

Роз'єм на 8 проводів

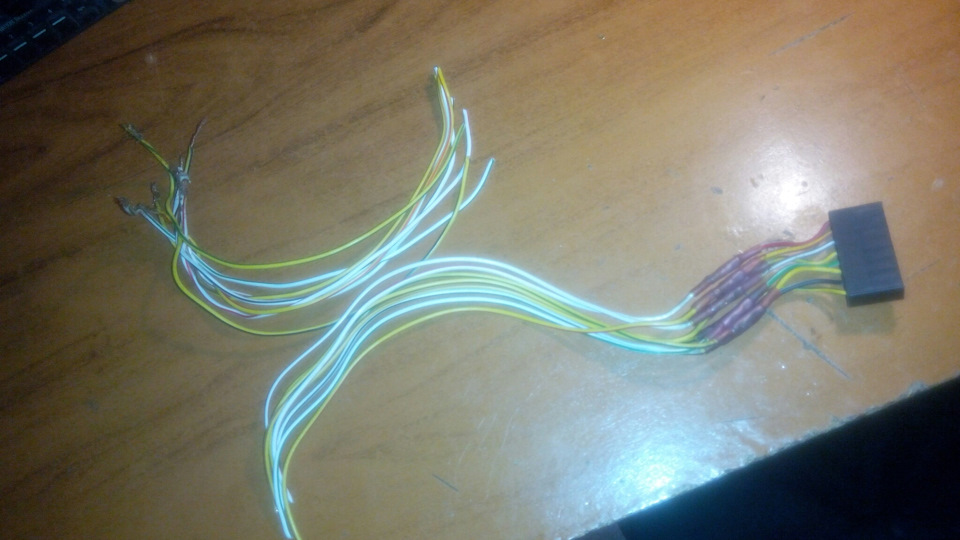

Так само як і з проводами на роз'єми живлення, відрізанням ізалишаємо 30 см проводів.

Так припаюємо клеми, ізолюємо термоусадкою, вставляємо в роз'єм іпроводи додатково ізолюємо ізолентою., mp3 модуль.

Повний комплект mp3 модуля, а саме сам модуль, проводи длявиведення звуку, проводи для подачі живлення та пульт
Вигляд спереду
Вигляд ззаду
Вигляд знизу
Вигляд зверху
Що ми маємо з цим модулем:
— можливість слухати музику з прапорця через USB;
— можливість слухати музику через microSD;
— можливість слухати музику через AUX;
— можливість слухати музику через Bluetooth;
— а також говорити телефоном через магнітофон.
І все це в корпусі штатної магнітоли Ford Sound 2000. Природноможна було взяти такий модуль або без bluetooth, або з bluetooth, але без мікрофона для розмов, або таку версію як взяв я . Я вирішивякщо брати і робити, то вже з усіма можливими функціями.
Замовляв я до речі цей модуль на ru.aliexpress.com.
Ставити модуль буду на місце касети.

Так само було вирішено відразу замінити лампу для монітора злампочки розжарювання на led.Для цього знімаємо верхню кришку, бачимо білий розсіювач, акуратно беремо і знімаємо його, потімпровертаємо в ньому цоколь і міняємо лампочку на led. led лампочкана місці, ще на одну галогенову лампочку в машині поменшало Імилуємося результатом. Світити стало куди яскравіше, тепер точнобуде видно в темряві, а то з галогеновою ввечері або вночі буловидно щось з важким, а вдень так тим більше. Тепер точно все будевидно.

Фото до, з галогеновою лампочкою
Фото після, з led лампочкою

Продовження слідує…

Всім дякую за увагу. Далі буде ще більше цікавого та нового.Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
